Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Напряжение питания : DC 5V
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Принцип работы:
Эта схема электронной свечи использует одну из D-триггеров CD4013, которая подключена в виде RS-триггера. После включения питания дифференциальная схема, состоящая из C3 и R7, генерирует дифференциальный импульс высокого уровня на вывод IRD микросхемы U1, что заставляет схему перезагрузиться.. Вывод 1 выдает низкий уровень, который подается на базу транзистора Q4. Q4 выключен, и светодиод не горит.
Когда зажигалка используется для приближения к инфракрасному приемному диоду HW, инфракрасный диод находится в состоянии обратного пробоя, и его сопротивление резко уменьшается.. База транзистора Q1 находится в низкоуровневом состоянии, и транзистор Q1 открыт.. Высокоуровневый импульс, генерируемый коллектором, отправляется на терминал ISD микросхемы U1,
Измените уровень 1Q с низкого на высокий и отправьте его к основанию Q4 через резистор R8. Q4 проводит, и светодиод загорается. Этот процесс эквивалентен зажиганию свечи зажигалкой. Даже если зажигалка выйдет из трубки инфракрасного приемника, состояние схемы не изменится, и светодиод останется гореть.. При вдувании воздуха в электретный микрофон MIC ртом, аудиосигнал, выходящий из микрофона MIC, усиливается C2 и отправляется на Q2. Усиленный электрический сигнал заставляет Q3 проводить, и выходной импульсный сигнал подается на вывод 1RD микросхемы U1 для получения дифференциального импульса высокого уровня.. Сброс триггера, 1Q становится низкого уровня, Q4 отключается, и светодиод выключается, достигая эффекта затухания свечи от ветра.. Чувствительность к интенсивности света можно регулировать с помощью потенциометра R3.
Параметр:

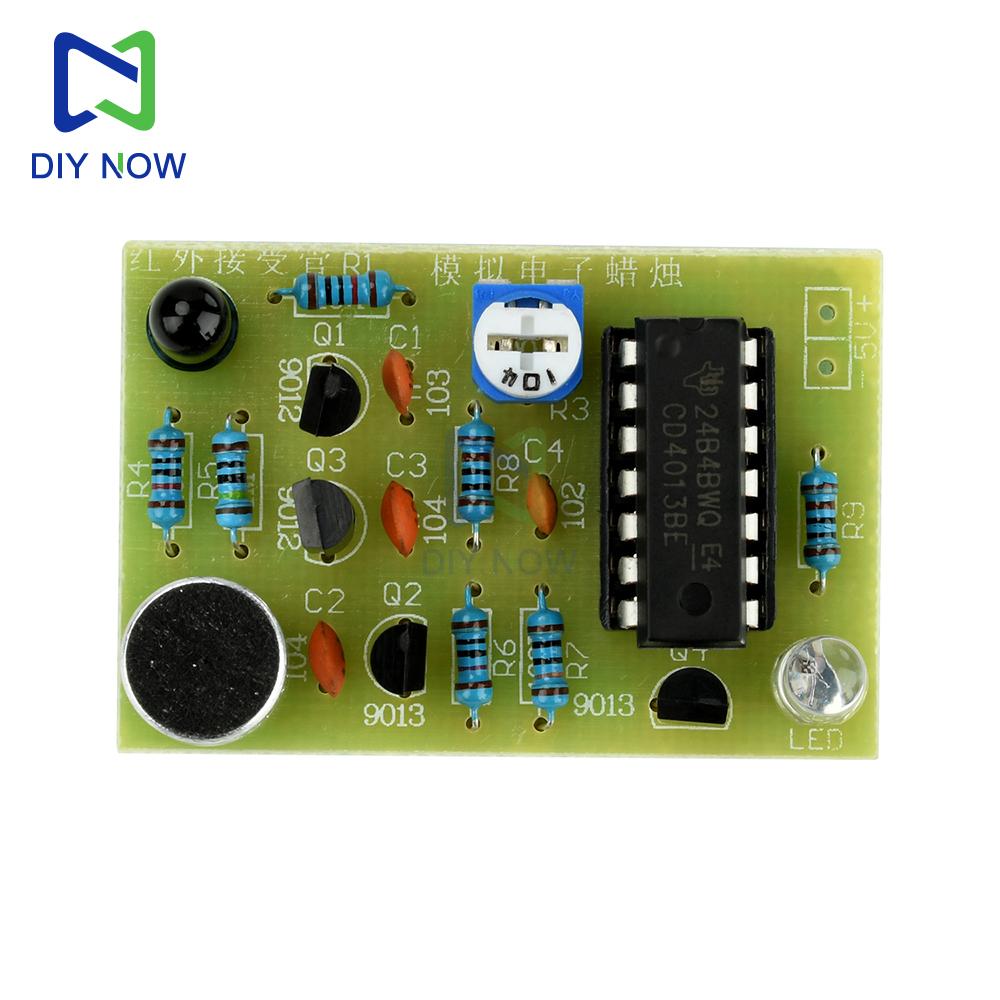

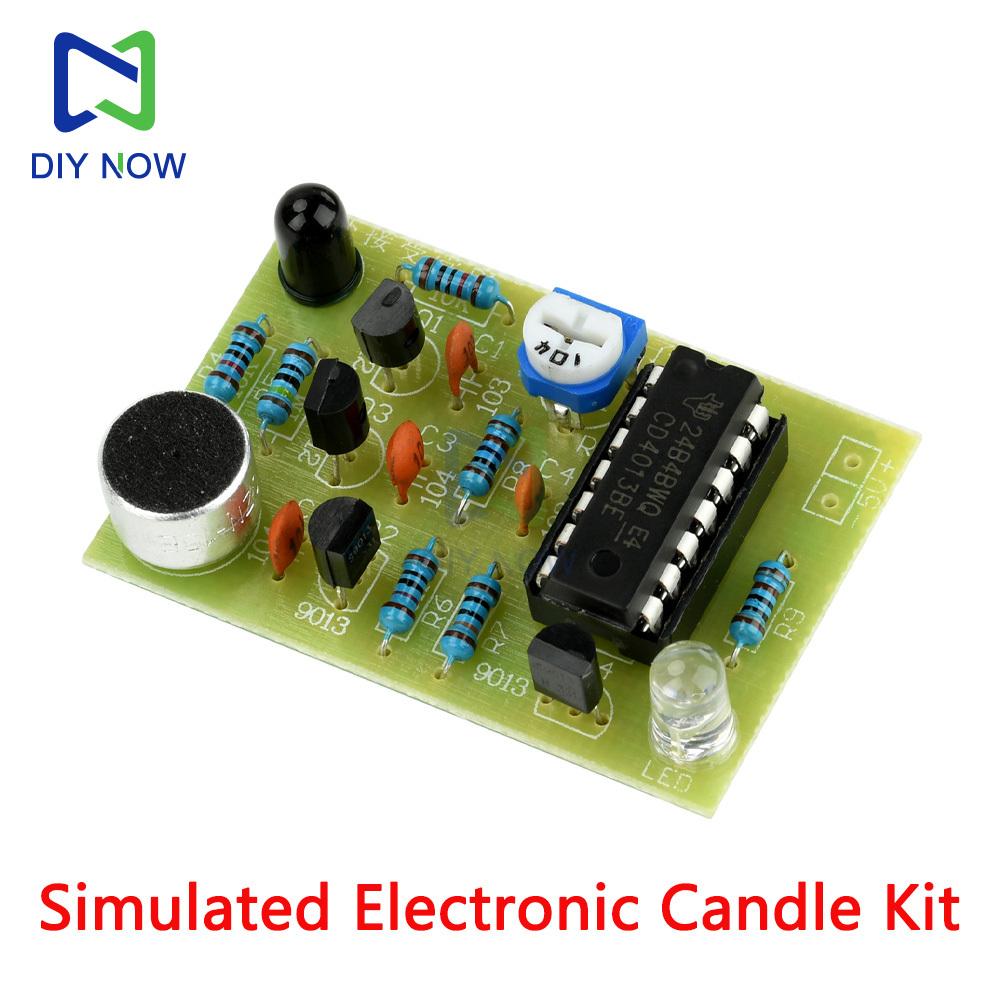

Название комплекта: Аналоговая электронная свеча
Рабочий блок питания: DC 5V
Размер печатной платы: 45 * 30 мм
Функция печатной платы: Имитация зажигания, задувание свечей, полно веселья, реализация функции электронных свечей.
Описание функции: Имитационная электронная свеча имеет имитацию «зажигания от спички, тушения от ветра», а прототип дизайна основан на сценариях из реальной жизни.. После модификации схемы ее можно использовать для дней рождения.
Инструкция по сварке:
1. Обратите внимание на различение номинала сопротивления каждого резистора и сопоставьте его один к одному с номиналом сопротивления, нанесенным на плату.
2. Обратите внимание на различие емкости каждого конденсатора, а также на соответствие один к одному значению сопротивления, нанесенному на плату.
3. Есть транзисторы 9012 и 9013, пожалуйста, обратите внимание на модель перед пайкой.
4. И черная инфракрасная приемная трубка, и прозрачный светодиод имеют длинные выводы с положительными клеммами.
5. Направление выреза на чипе и направление выреза на основании должны совпадать с направлением выреза, отмеченным на плате.
6. Вставьте головку микрофона в соответствии с формой на плате и точно наденьте идентификационное кольцо, иначе вывод, соединенный с корпусом, будет отрицательным.
7. Блок питания должен иметь постоянное напряжение 5,0 В, и обратите внимание на положительный и отрицательный полюсы.
8. Обратите внимание на проверку на сварочные короткие замыкания и непропаи перед включением питания.
9. Тест следует проводить в темной среде или с ИК-приемной трубкой в темной среде.. Тест следует проводить в хорошо освещенном месте, что эквивалентно непрерывному включению зажигания и света.
Пакет включает:
1X Электронная свеча DIY Детали
метка:да
Возврат по недоставке
