Характерная черта:
1. Улучшенный контроль: С помощью этого модуля голосового переключателя вы можете легко управлять переключателем, просто хлопая в ладоши, подходит для DIY.
2. Стабильная работа: Q1 и Q2 состоят из двух схем аудиоусилителя, аудиосигнал принимается MK1, C1 соединен с основанием полюса Q1, усиливается и подается непосредственно от коллектора к основанию Q2 на отрицательную квадратную волну у коллектора Q2, с запуском бистабильной схемы.
3. Высокая точность: Частотная характеристика схемы R1, C1 ограничена примерно 3 кГц для диапазона высокой чувствительности. Питание включено, состояние бистабильной цепи Q4 выключено, Q3 насыщено, D3 не блестит.
4. Эффективная работа: Когда MK1 получил управляющий сигнал, а отрицательный квадратный волновой выход после двух увеличенных отрицательных всплесков через D1 добавляет к основанию Q3, схема быстро переворачивается, D3 загорается после дифференциальной обработки.
5. Быстрый ответ: Когда MK1 снова подключается к управляю сигналу, цепь и переворачивается, D3 выключается. Печатная плата, зарезервированная для выхода терминала J1 за пределы контрольного оборудования и других устройств через разъем J1 релейного голоса. Затем реле требуется на обоих концах катушки реле анти и диода.
Технические характеристики:
Тип объекта: Модуль голосового переключателя
Рабочее напряжение: 5V
Размер печатной платы: приблизительно. 28 x 49 мм 1,1 x 1,93 дюйма.

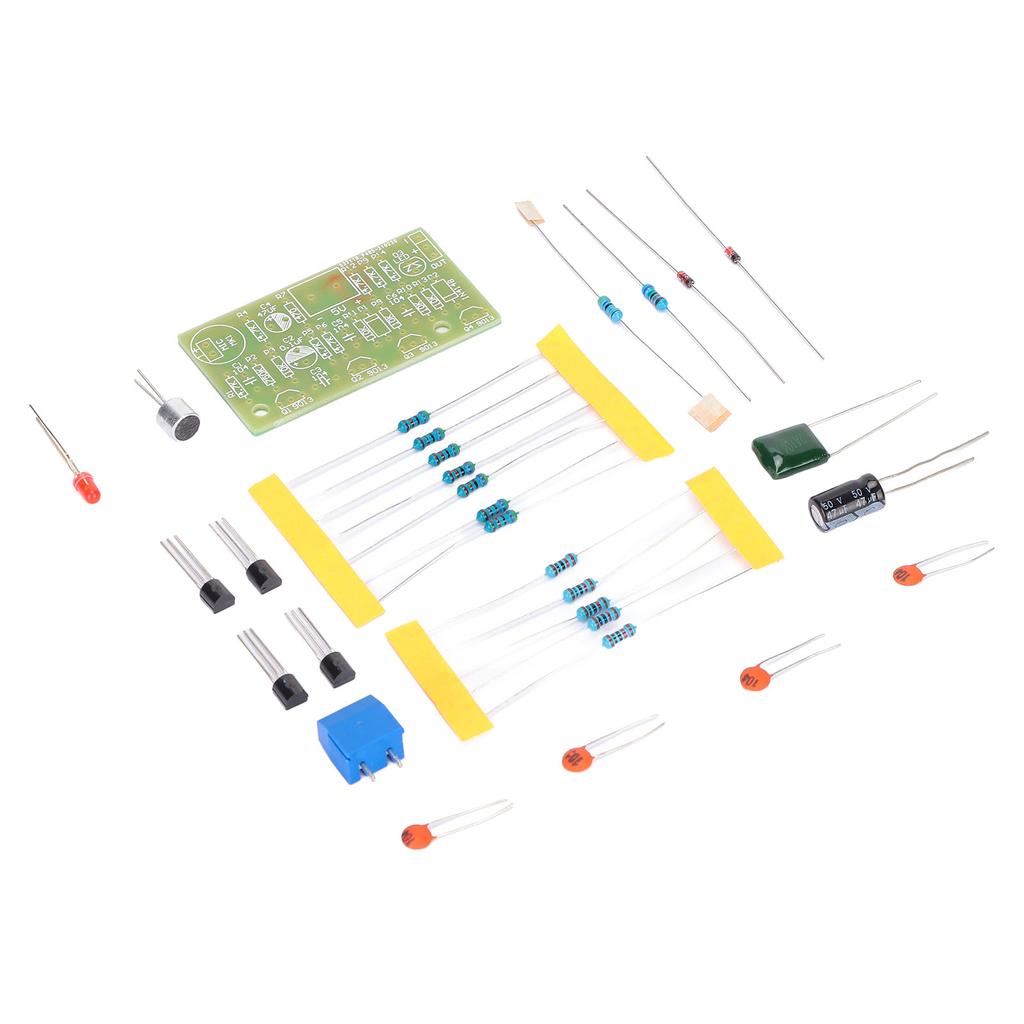

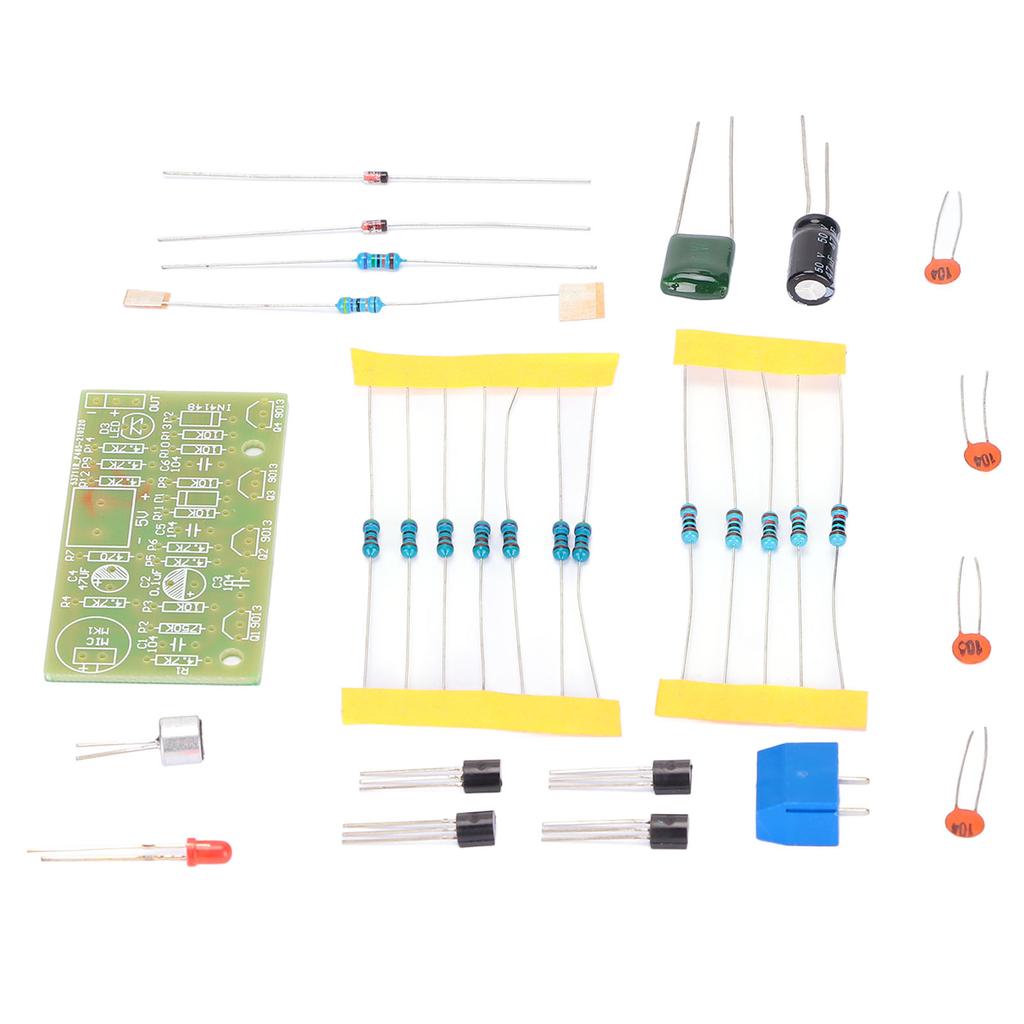

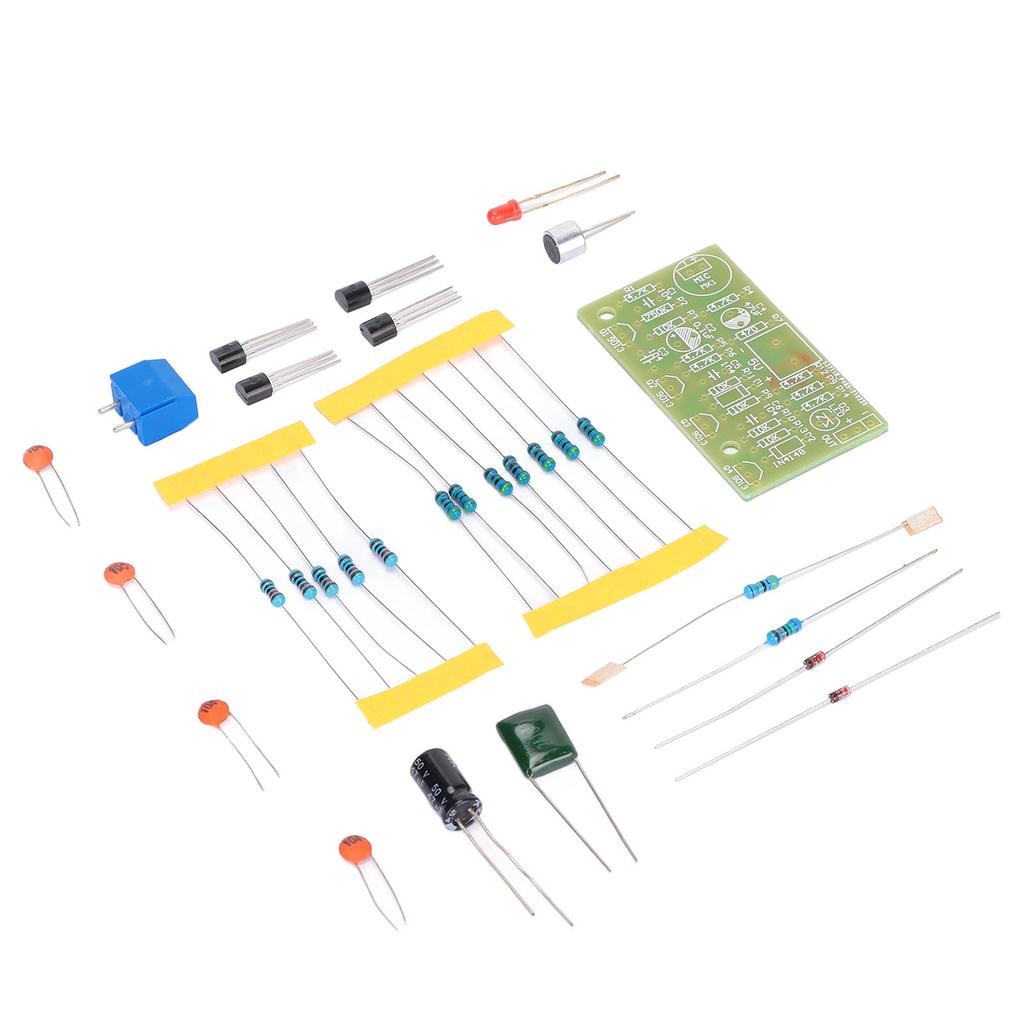

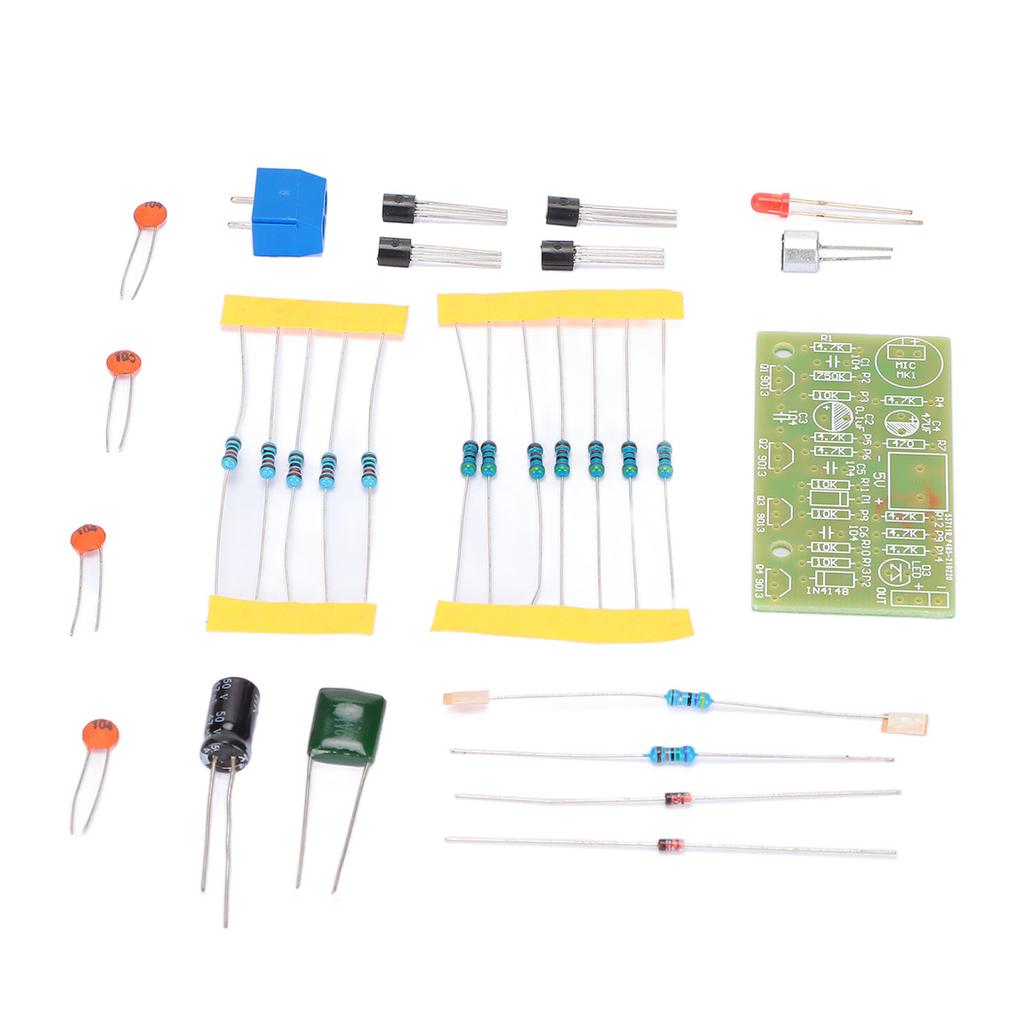

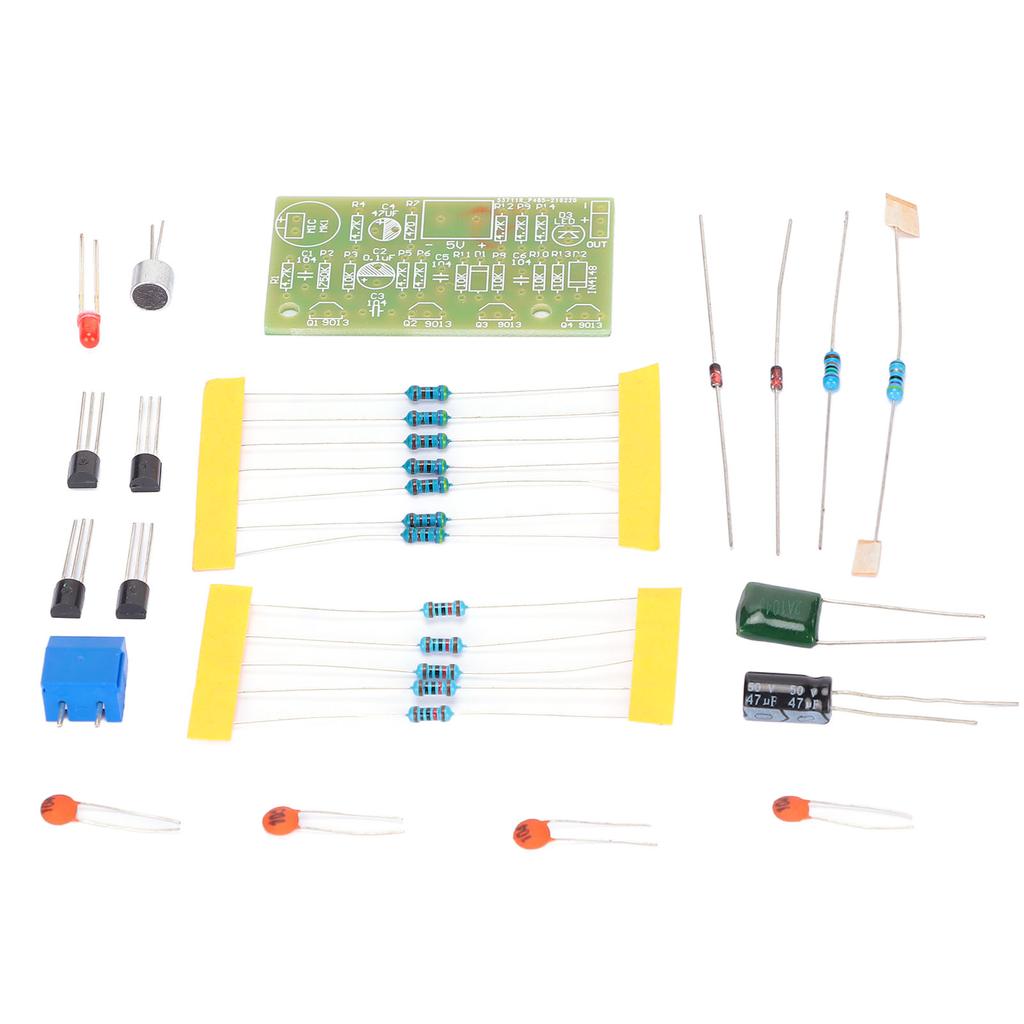

Список пакетов:
1 x Комплект модуля голосового переключателяЛучшее управление: С помощью этого модуля голосового переключателя вы можете легко управлять переключателем, просто хлопая в ладоши, подходит для DIY.
Стабильная работа: Q1 и Q2 состоят из двух схем аудиоусилителя, аудиосигнал принимается MK1, C1 подключен к базе полюса Q1, усиливается и подается непосредственно с коллектора на базу Q2 для получения отрицательного прямоугольного сигнала на коллекторе o
Высокая точность: Частотная характеристика схемы R1, C1 ограничена примерно 3 кГц для диапазона высокой чувствительности. Питание включено, состояние бистабильной цепи Q4 выключено, Q3 насыщено, D3 не блестит.
Эффективная работа: Когда MK1 получил управляющий сигнал, а отрицательный квадратный волновой выход после двух увеличенных отрицательных всплесков через D1 добавляет к основанию Q3, схема быстро переворачивается, D3 загорается после дифференциальной обработки.
Быстрый ответ: Когда MK1 снова подключается к управляю сигналу, цепь и переворачивается, D3 выключается. Печатная плата, зарезервированная для выхода терминала J1 за пределы контрольного оборудования и других устройств через разъем J1 релейного голоса. Тогда реле требуют
