Химическое вещество, вызывающее особую обеспокоенность : никто
is_d : да
Мощность рассеивания : н/д
Напряжение питания : н/д
заявка : Другие
Тип : Другие
Имя бренда : SZYTF
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : н/д
Описание товара

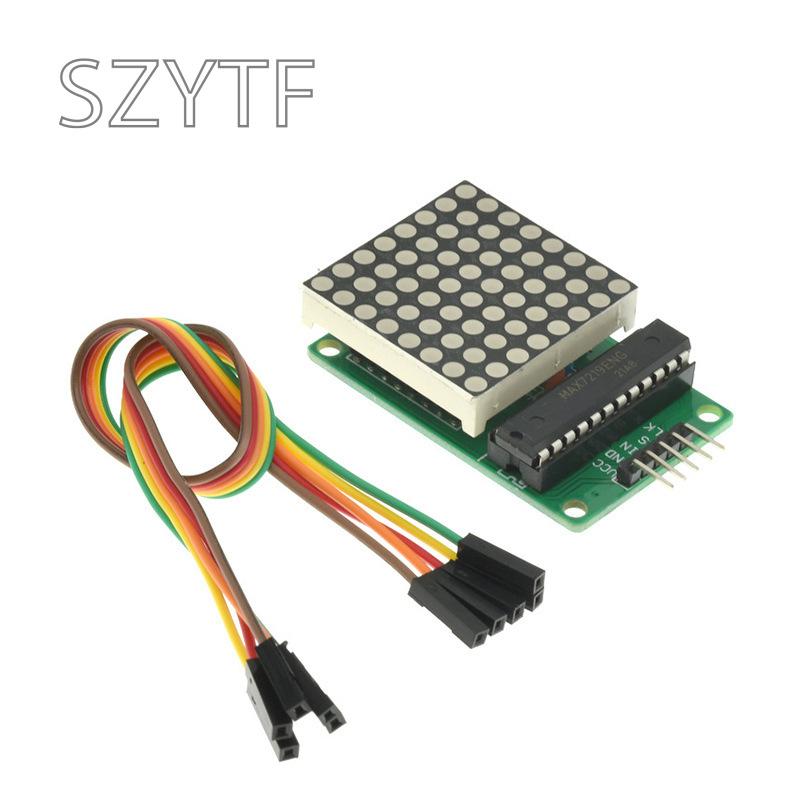

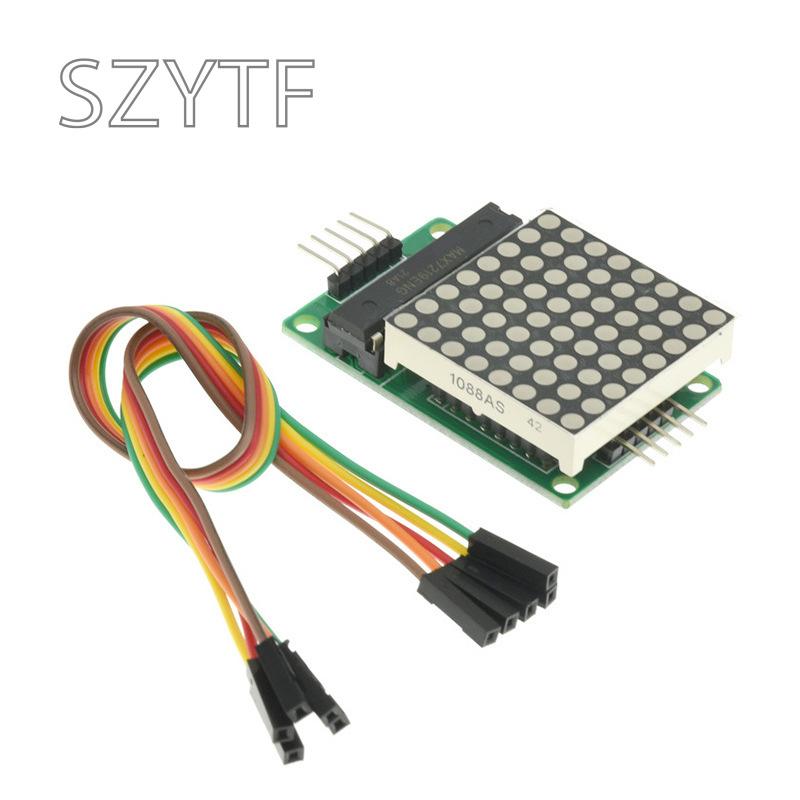

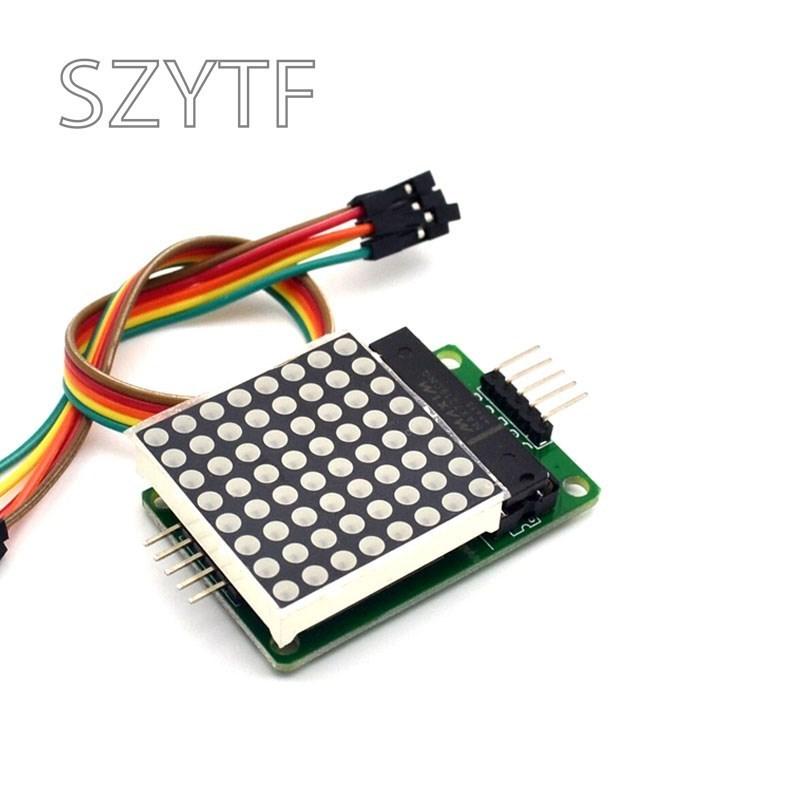

MAX7219 это интегрированный последовательный вход/выход драйвер для светодиодных дисплеев с общим катодом, он подключает микропроцессор к 8 цифрам 7-сегментных светодиодных дисплеев, вы также можете подключить дисплей в виде гистограммы или 64 независимых светодиода. Он включает кодер BCD типа B, многоканальный цикл сканирования, драйвер сегментов, а также одну статическую память 8x8, используемую для хранения каждого данных.. Для установки сегментов тока каждого светодиода используется только один внешний регистр.
Удобный четырехпроводной последовательный интерфейс может подключать все микропроцессоры общего назначения. К каждому элементу данных можно обратиться без необходимости перезаписывать весь дисплей при обновлении. MAX7219 вам также разрешено выбирать кодирование или некодирование для каждого байта данных.
Все устройство содержит режим ожидания с низким энергопотреблением 150 мкА, аналоговое и цифровое управление яркостью, регистр ограничения сканирования позволяет пользователям отображать данные от 1 до 8 бит, а другой позволяет использовать режим обнаружения свечения всех светодиодов.
Всего 3 А на порт ввода-вывода могут управлять 1 точечной матрицей! Нет мерцания у точечного дисплея! Поддерживает каскадирование!
Параметры модуля:
1. Один модуль может управлять одной решеткой 8*8 с общим катодом
2. Рабочее напряжение модуля:5V
3. Размер модуля: длина 3,2 см X ширина 3,2 см X высота 1,3 см
4 отверстия с четырьмя винтами, диаметром 3 мм
5. Модульный интерфейс ремня Io для поддержки каскадирования нескольких модулей
инструкции по проводке:
1. Левая сторона модуля является входным портом, а правая сторона - выходным портом.
2. При управлении одним модулем достаточно подключить входной порт CPU
3. При каскадном подключении нескольких модулей1 входные клеммы каждого модуля подключаются к выходной клемме ЦП в первую очередь2 вход модуля2 выходные клеммы каждого модуля подключаются к3 входу модулей, и так далее...
Однокристальный микрокомпьютер To51, например:
VCC → 5 В
GND→ GND
DIN→ P2.2
CS→ P2.1
CLK→ P2.0
Определение интерфейса: VCC/GND/CLK/DIN/CS
VCC: положительный полюс источника питания напряжением 5 В
GND: отрицательный полюс блока питания
CLK: последовательный сигнал, максимальная частота составляет 10 МГц
DIN: последовательный ввод данных
Размер C hu trickster
CS :( ГРУЗ) нога, включить конец
преимущество представлено:
1. Используйте порты 3/O для управления многочисленными распространенными матричными модулями с отрицательной логикой;
2. Модуль оснащен диодом защиты от переполюсовки, и источник питания можно подключить наоборот, не сжигая микросхему.;
3. Поддержка бесшовного каскадирования.
4. Соединение между точечной матрицей и печатной платой осуществляется с помощью круглого отверстия **шпильки, в цифровой индикатор
легко заменить в случае повреждения.
5. Используется специальный динамический чип драйвера, и отсутствует мерцание на матричном дисплее.;
после каскада каждый модуль можно отображать отдельно. Теоретически, это может
никакой разницы, теоретически это может бесконечно каскадироваться!
