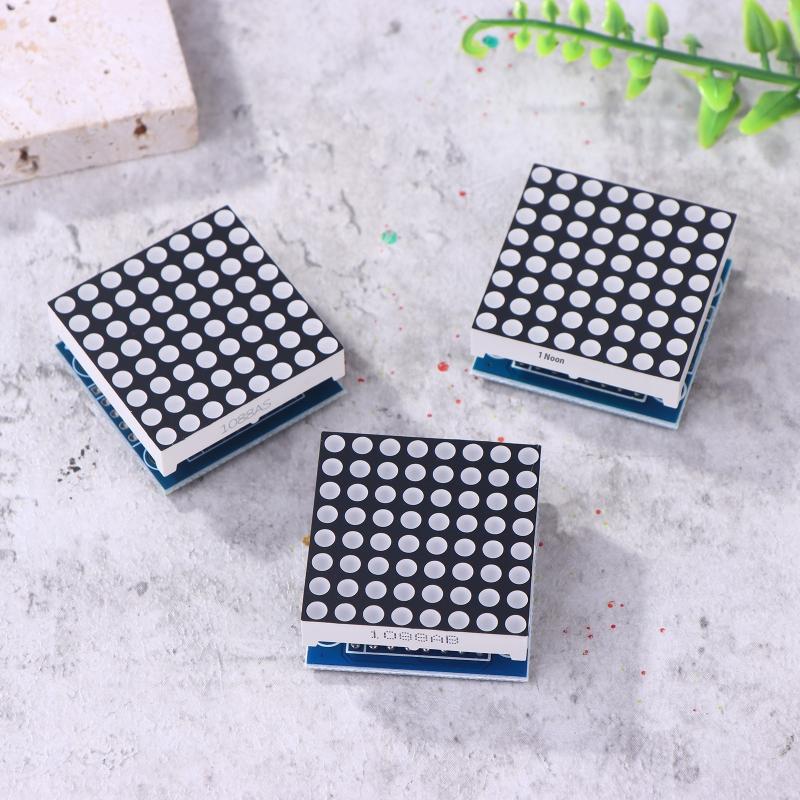

1 шт. Модуль точечной матрицы Max7219 Светодиодный модуль Модуль дисплея Поддержка каскадного управления Управление MCU Драйвер

Параметры модуля: ·Один модуль может управлять точечной матрицей 8 * 8 с общим катодом ·Рабочее напряжение модуля: 5V ·Размер модуля: Длина 3,2 см X Ширина 3,2 см X Высота 1,3 см ·Оснащен 4 фиксированными винтовыми отверстиями диаметром 3 мм, можно зафиксировать медными стойками M3 ·Модуль с интерфейсом ввода/вывода, поддерживающий каскадное подключение нескольких модулей Инструкции по проводке: Левая сторона модуля является входным портом, а правая сторона - выходным портом. При управлении одним модулем просто подключите входной порт к ЦП Когда несколько модулей каскадируются, вход первого модуля подключается к процессору, выход подключается ко входу второго модуля, выход второго модуля подключается ко входу третьего модуля и так далее. На примере микроконтроллера 51: · VCC → 5В · GND → GND · DIN → P20 · CS → P21 · CLK → P22 вопросы, требующие внимания: ·VCC и GND нельзя менять местами, чтобы избежать перегорания микросхемы! ·При использовании порта P0 микроконтроллера 51 необходимо подключить подтягивающий резистор с рекомендуемым сопротивлением 4,7К-10К. ·Пожалуйста, сначала вставьте точечную матрицу в держатель с круглым отверстием, а затем вставьте держатель с круглым отверстием в печатную плату для пайки.. Поверните сторону точечной матрицы со словами к себе, и порядок контактов слева направо на этой стороне будет 123456. Первый пин платы PCB - это квадратная паяльная площадка! Упаковка: 1Pc Продавец гарантирует, что его продукция соответствует всем применимым законам и предлагается только в том случае, если она соответствует политике Joom и законам ЕС о безопасности и соответствии продукции.
