Химическое вещество, вызывающее особую обеспокоенность : никто
is_d : да
Теория : Оптический датчик
Материал : Смесь
Тип : Оптико-электронный датчик
Выход : Цифровой датчик
Происхождение : Материковый Китай
использование : Датчик положения
Описания:

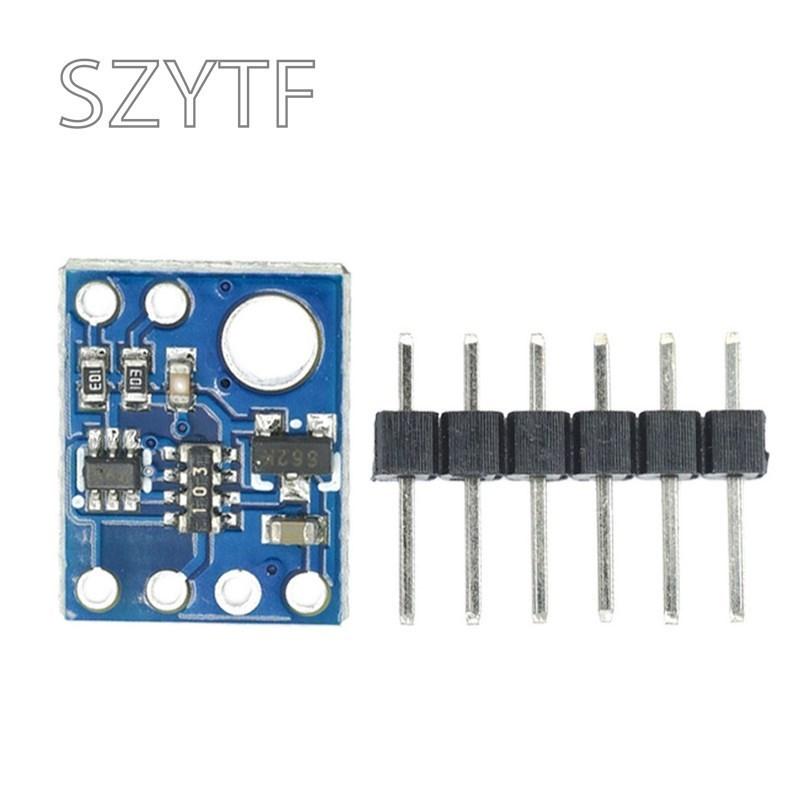

VL53L0X от ST Microelectronics - это система определения времени пролета, интегрированная в компактный модуль. Эта плата является носителем для VL53L0X, поэтому мы рекомендуем внимательно ознакомиться с техническим описанием VL53L0X (1 МБ pdf) перед использованием этого продукта.
VL53L0 использует технологию ST FlightSense для точного измерения того, сколько времени требуется излучаемым импульсам инфракрасного лазерного света, чтобы достичь ближайшего объекта и отразиться обратно на детектор, поэтому его можно считать крошечной, автономной лидарной системой.. Это время полета (ТОФ) измерение позволяет точно определить абсолютное расстояние до цели без сильного влияния отражения объекта на измерение. Датчик может сообщать о расстояниях до 2 м (6.6 футов) с разрешением 1 мм, но его эффективная дальность и точность (шум) сильно зависят от условий окружающей среды и целевых характеристик, таких как отражательная способность и размер, а также от конфигурации датчика. (Точность датчика указана в диапазоне от ±3% в лучших условиях до более ±10% в менее оптимальных условиях.)
Измерения дальности доступны через I⊃2 датчика;С (TWI) интерфейс, который также используется для настройки параметров датчика, и датчик предоставляет два дополнительных контакта: вход выключения и выход прерывания.
VL53L0X - отличная ИС, но ее небольшой, бессвинцовый корпус LGA затрудняет использование типичным студентом или любителем. Он также работает при рекомендуемом напряжении 2,8 В, что может затруднить сопряжение для микроконтроллеров, работающих на 3,3 В или 5 В.. Наша макетная плата решает эти проблемы, облегчая начало работы с датчиком, при этом сохраняя общий размер как можно меньшим.
Контакт Описание
VDD Регулируемый выход 2,8 В. Почти 150 мА доступно для питания внешних компонентов. (Если вы хотите обойти внутренний регулятор, вы можете вместо этого использовать этот контакт в качестве входа 2,8 В с отключенным VIN.)
VIN Это основное подключение питания 2,6 В - 5,5 В. Сдвигатели уровней SCL и SDA подтягивают I⊃2;Линии C высоки до этого уровня.
GND Земля (0 В) подключение блока питания. Ваш I⊃2;Источник управления C также должен иметь общий замысел с этой платой.
SDA Сдвинутый по уровню I⊃2;Линия передачи данных C: HIGH - VIN, LOW - 0 В
SCL Сдвинутый по уровню I⊃2;Тактовая линия C: HIGH - VIN, LOW - 0 В
XSHUT Этот вывод является входом активного низкого уровня для отключения; плата подтягивает его к VDD, чтобы включить датчик по умолчанию. Низкий уровень этого контакта переводит датчик в аппаратный режим ожидания. Этот вход не имеет сдвига уровня.
