Описание:

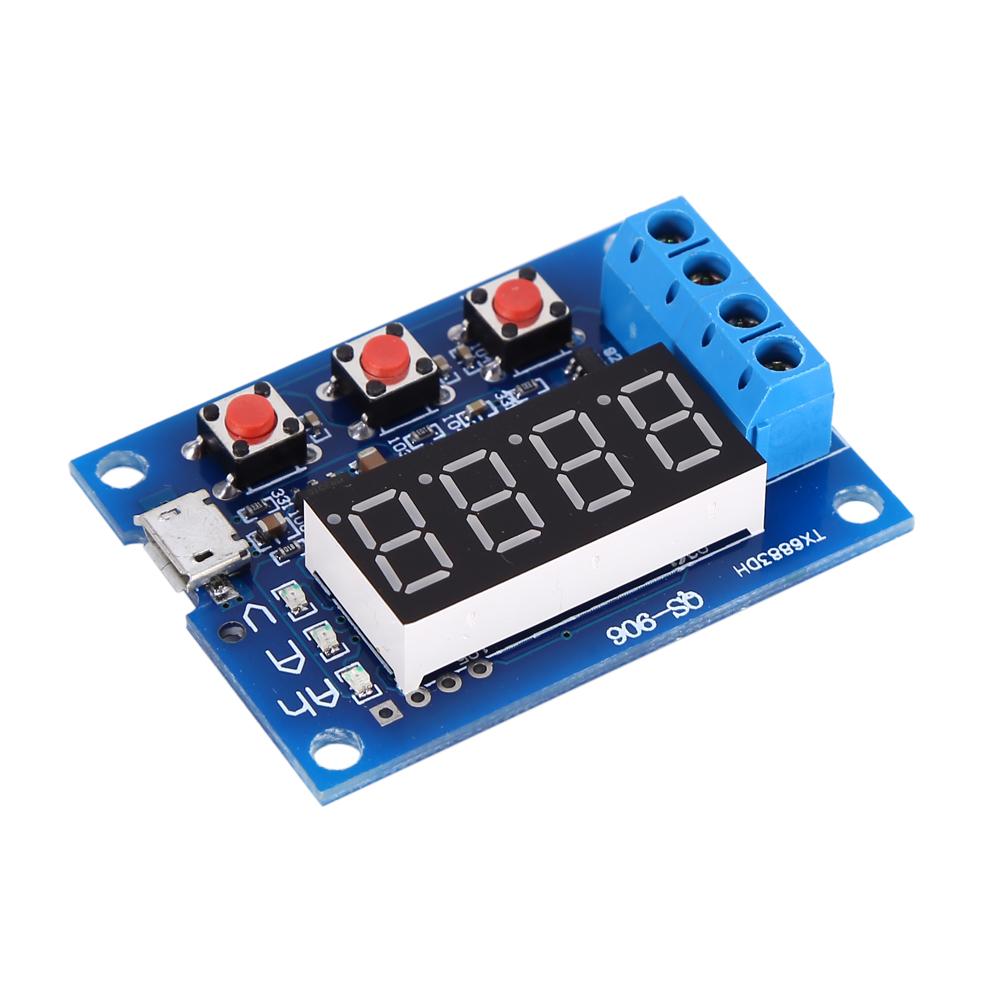

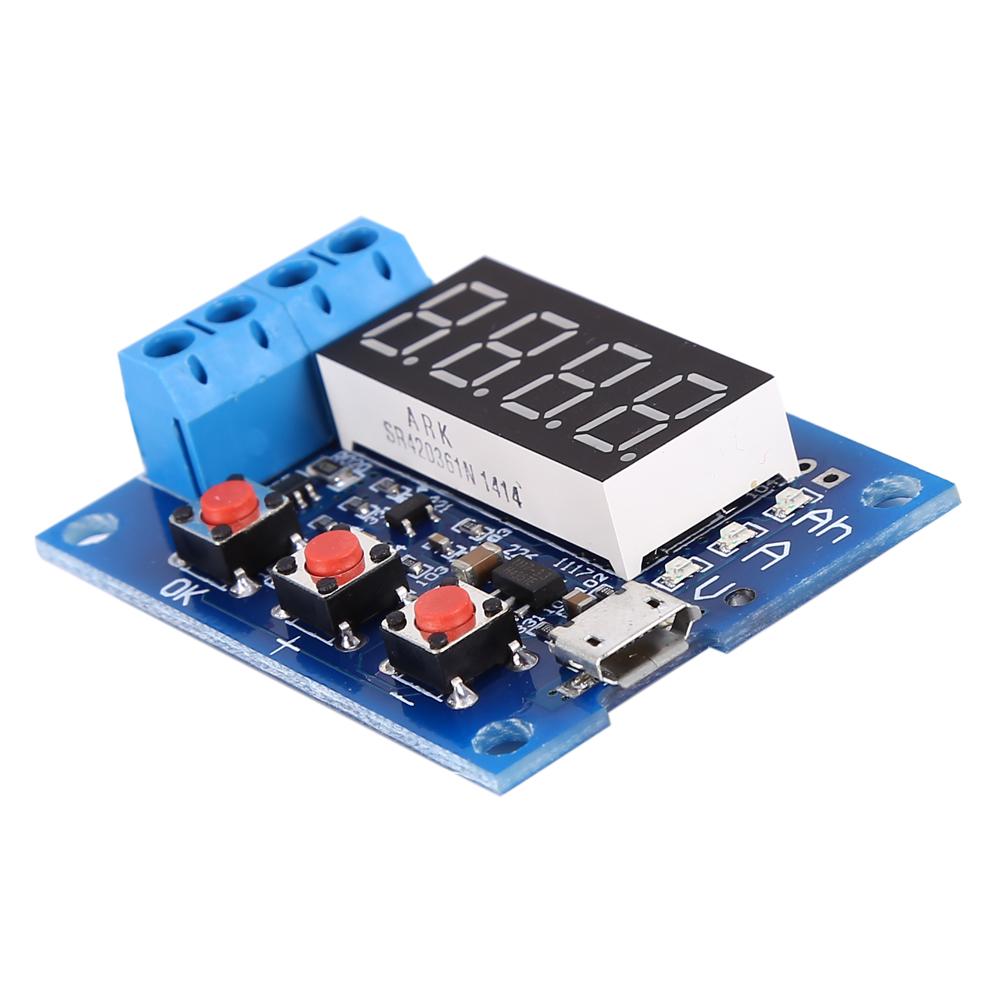

Тестер емкости аккумулятора разрядного типа 1.2 12В внешняя нагрузочная способность аккумулятора и другие тесты 18650
Инструменты, однофункциональные, путем контроля отключения нагрузки и получения результатов емкости интегрированного разрядного тока в реальном времени
Максимальная поддержка 15 В 3 А, разряжаемых через напряжение и ток разряда, сам по себе не разряжает
Статистика максимальной емкости поддерживает 9999 Ач (9999000 мАч)
Автоматически определять и устанавливать подходящее напряжение окончания заряда аккумулятора, а также можно регулировать вручную
Технические характеристики:
Напряжение питания: DC4.5 6V (micro USB разъем)
Рабочий ток: менее 70 мА
Напряжение разряда: 1,00 В 15,00 В разрешение 0,01 В
Диапазон напряжения отсечки: 0.5 11.0В
Поддерживается текущим: 3.000A разрешение 0.001A
Максимальная погрешность измерения напряжения: 1 процент + 0,02 В
Максимальная погрешность измерения тока: 1,5% + 0,008 А
Диапазон максимальной емкости аккумулятора: 9999 Ач (1 Ач = 1000 мАч) большее значение путем смещения десятичной точки для переключения, когда на дисплее меньше 10 Ач X.XXX, как показано выше, для достижения 10 Ач XX.XX и так далее.
Размер доски: 50ммХ37мм
Готовый размер: 50ммX37ммX17мм (длина X ширина X высота максимальный размер положения, содержит высоту медной ножки)
Инструкции:
Первый тест должен быть с полностью заряженной батареей.
Подключите положительный вывод тестируемой батареи к положительному входу, а отрицательный вывод — к отрицательному. Не допускайте переполюсовки. (При обратной полярности нагрузки может повредиться схема)! Нагрузка, подключенная к выходу положительного и отрицательного вывода, для работы через питание micro USB тестера (недоступно питание от USB настольного или портативного компьютера), затем напряжение аккумулятора.
Для прямого запуска достаточно одного нажатия кнопки OK , тестер автоматически установит соответствующее конечное напряжение, равное напряжению полной зарядки аккумулятора, и начнет мигать после трехкратного выполнения теста.. Необходимо разработать искусственное напряжение отключения только когда состояние отображения напряжения батареи путем нажатия кнопок + или для изменения отображения напряжения отключения, начинающегося с P, за которым следует representative voltage resolution 0.1V, настроить после нажатия OK начать тестирование.
После начала испытания испытатель будет контролировать включение нагрузки электронного переключателя, данные испытаний показывают, что в процессе будет выделяться емкость (Ах), ток разряда (А) и напряжение батареи (В) между колесом был. Когда напряжение аккумулятора достигает установленного напряжения отключения, управление нагрузкой выключает дисплей тестера, данные остаются в емкости. (Ах) и выше, и соответствующий индикатор быстро мигает вместе, теперь отображается фактическая емкость разряда аккумулятора, примерно нажмите OK , чтобы прекратить мигание и отобразить стабильные данные, нажмите кнопку OK еще раз, чтобы вернуться в состояние включения, можно просто заменить аккумулятор и протестировать следующую секцию ......
Коды ошибок и их значения:
Ошибка1: напряжение батареи выше 15 В
Ошибка2: напряжение батареи ниже напряжения отсечки
Ошибка3: Аккумулятор не может выдерживать слишком большой ток нагрузки или разряда из-за слишком высокого сопротивления в линии.
Ошибка4: перегрузка по току (ток превышает 3,1 А)
В комплект входит:
1 x 1.2 Тестер емкости 12-вольтового аккумулятора
2 x нагрузочные резисторы
Заметка:
Используйте сопротивление разрядного процесса, резистивная нагрузка будет сильно нагреваться, пожалуйста, соблюдайте меры безопасности!
.
