Характерная черта:
1. Внешнее управление нагрузкой: Получайте результаты интегрированного тока разряда в режиме реального времени, контролируя отключение нагрузки.
2. Небольшая ошибка: Самая высокая емкость аккумулятора поддерживает 9999AH (9999000МАХ), погрешность измерения напряжения и тока невелика.
3. Автоматическая идентификация: Автоматически идентифицируйте и развивайте соответствующее напряжение на клеммах батареи, а также его можно регулировать вручную.
4. Микро USB интерфейс: С интерфейсом micro USB напряжение питания составляет DC4.5?6 В, который может питаться от различных устройств.

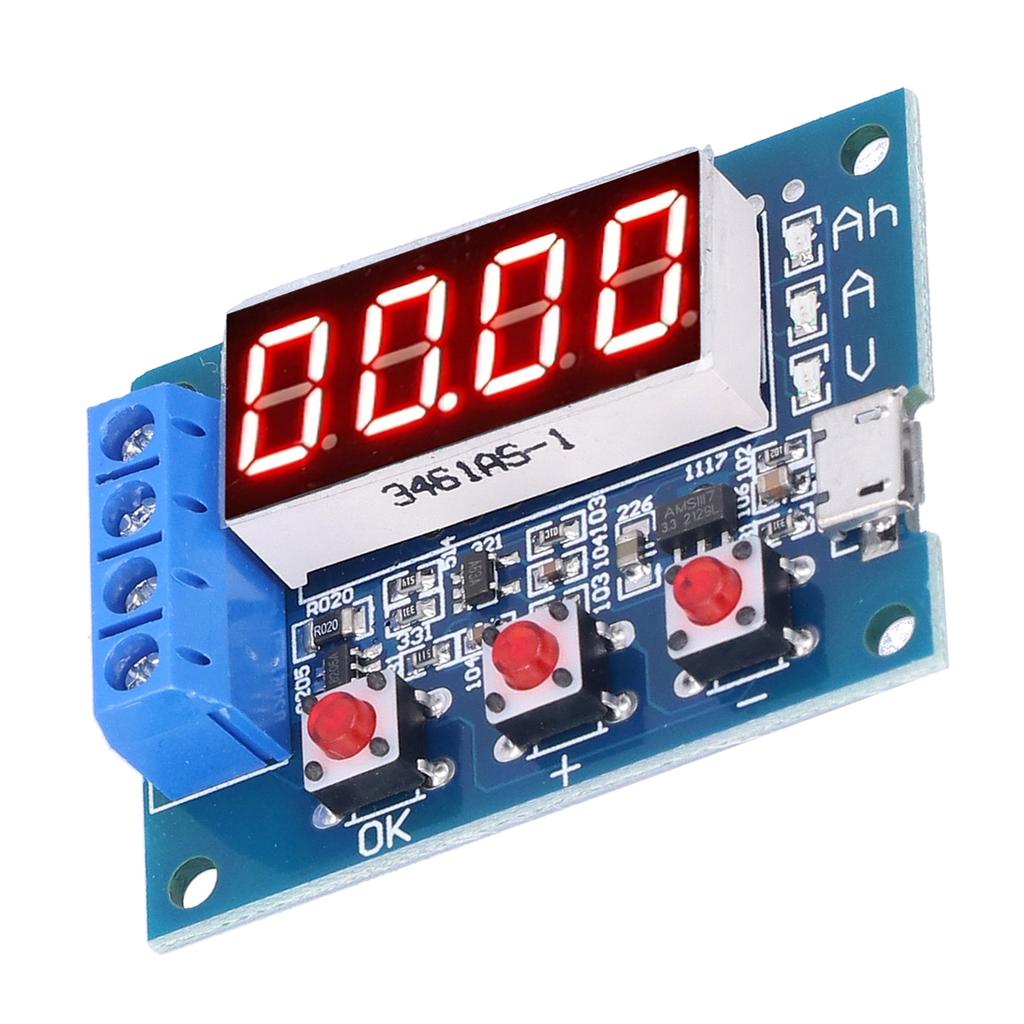

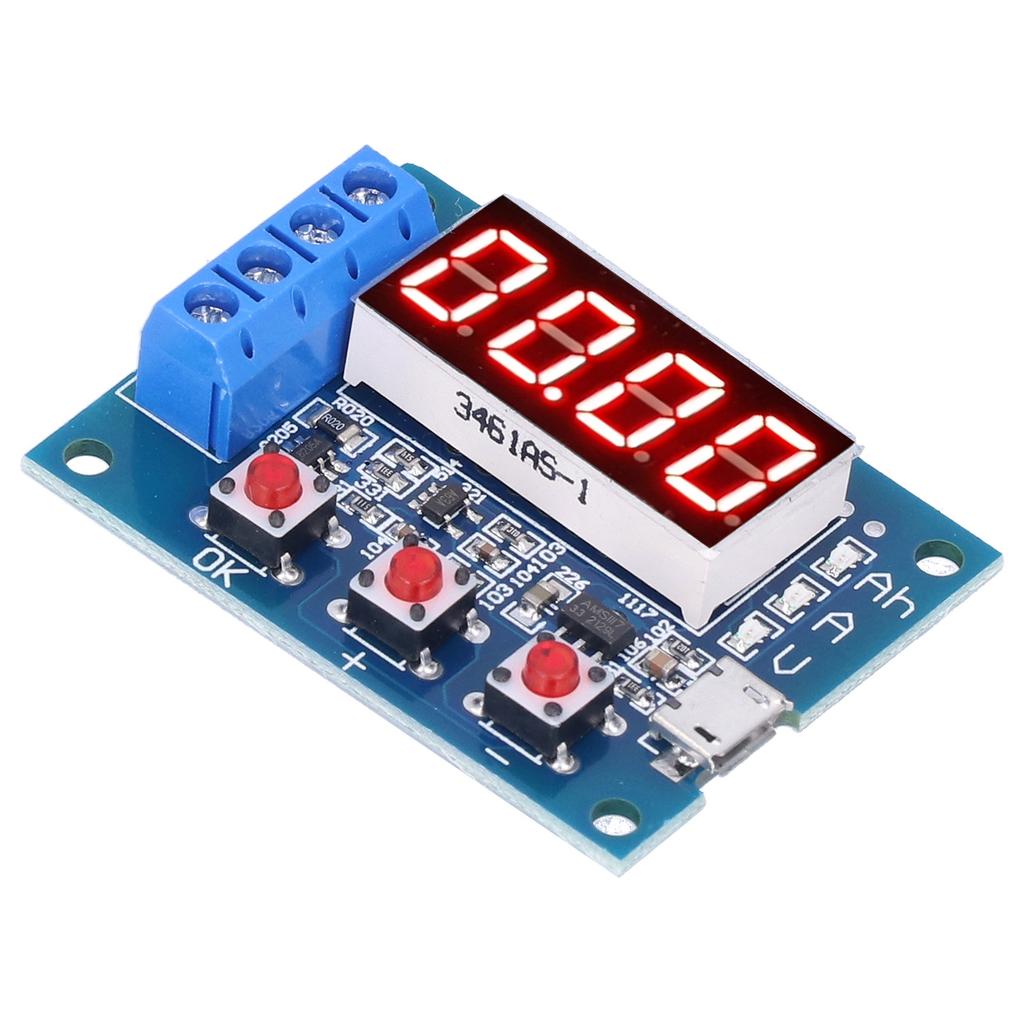

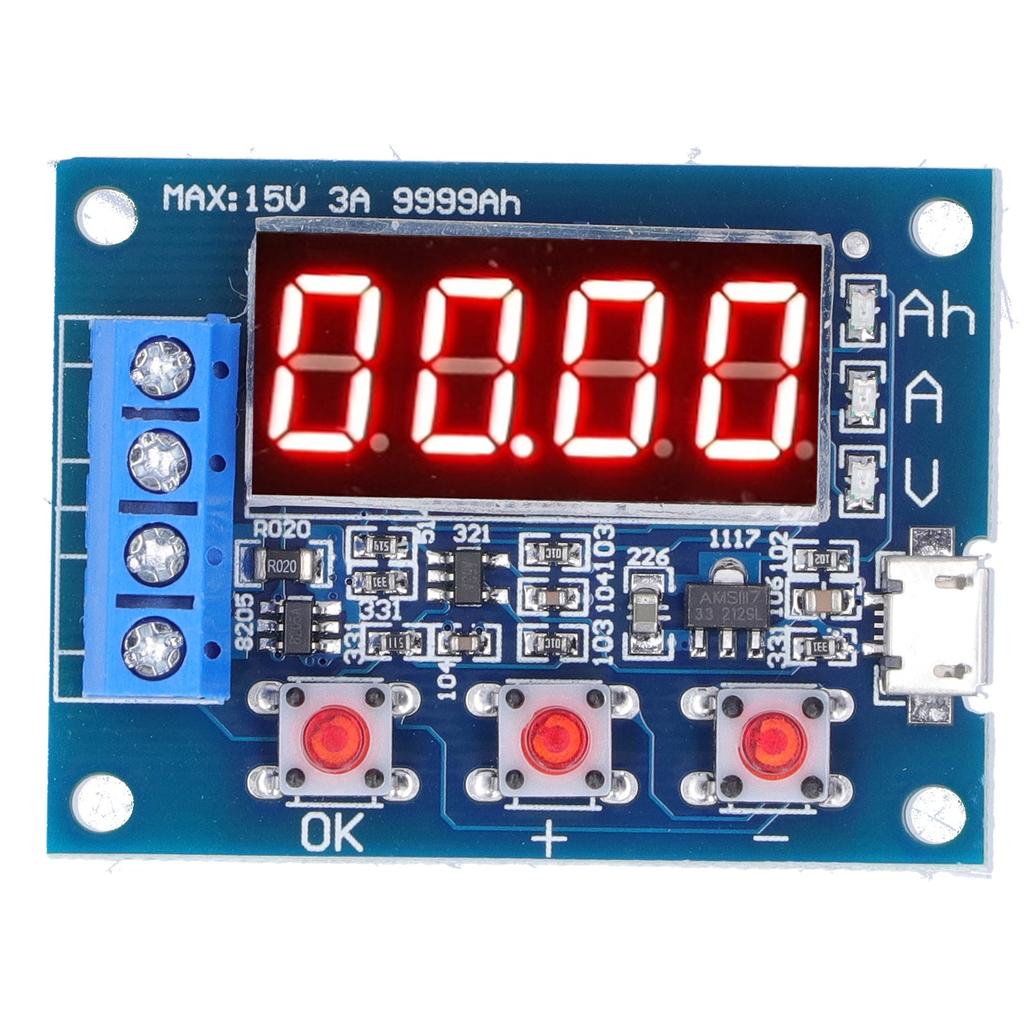

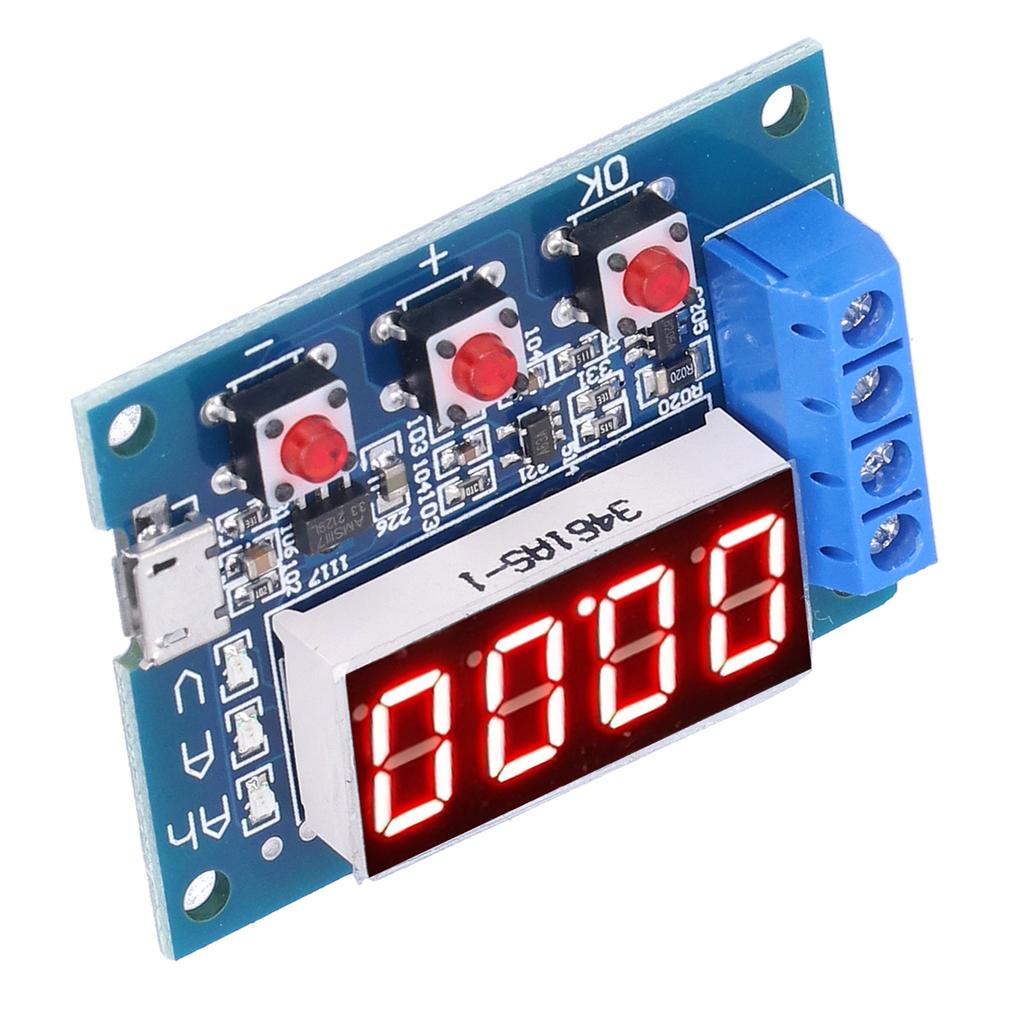

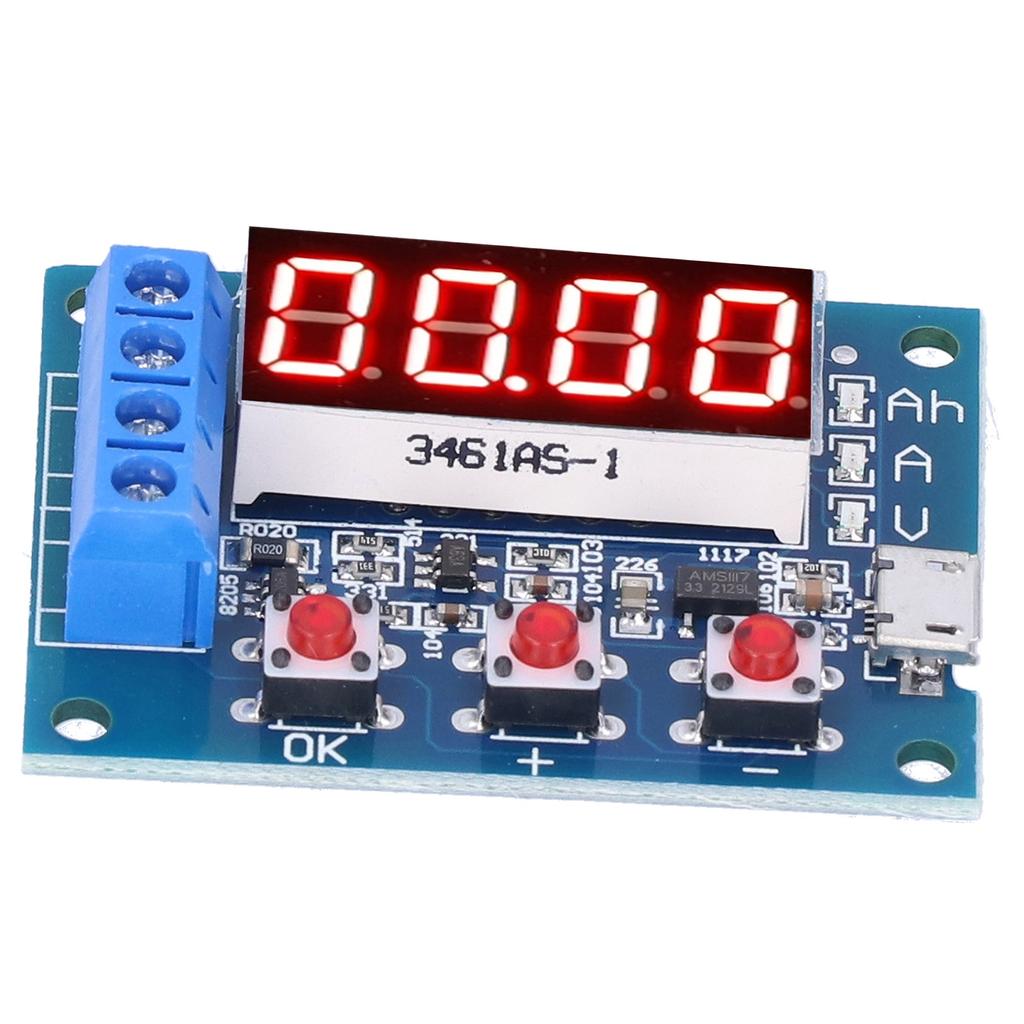

5. Для батареи 12 В: Измеритель емкости батареи имеет цифровой дисплей и 3 кнопки управления, подходящие для тестирования емкости кислотной батареи 12 В 18650.
Технические характеристики:
Тип объекта: Емкость аккумулятора
Напряжение источника питания: DC4.56В (микро USB интерфейс)
Рабочий ток: Не более 70 мА
Напряжение разряда: 1.00В15.00В, разрешение 0.01В
Диапазон напряжения терминации: 0,511,0В
Поддержка через текущий: Максимум 3.000A, разрешение 0.001A
Максимальная погрешность измерения напряжения: 1 процент +0,02 В
Максимальная погрешность измерения тока: 1,5 процента +0,008 А
Максимальный диапазон емкости аккумулятора: 9999Агр. (1Ач=1000мАч) когда значение велико, десятичная запятая смещается на переключатель, когда она меньше 10Ач, она отображается как X.XXX, когда она достигает 10Ач и более, она отображается как XX.XX и так далее.
Размер печатной платы: приблизительно. 50 x 37мм 2 x 1,5 дюйма
Оснащен методом оценки сопротивления:
Оцените значение сопротивления по закону Ом. Напряжение батареи делится на ожидаемый ток разряда. Выбор мощности сопротивления - это напряжение батареи, умноженное на ожидаемый ток разряда. Результат более чем в два раза. Убедитесь, что ток не может превышать 3,0 А при полном напряжении! Например, если вам нужно протестировать 12В аккумулятор током 2А, сопротивление должно быть 6 Ом, а мощность 50 Вт.. Полное напряжение новой батареи 12 В составляет около 13,5 В. В это время соответствующий максимальный ток составляет 13,56=2,25 А, что меньше 3 А, поэтому его можно использовать.. Кроме того, если вы используете тест лампы, максимальный ток может быть только половиной. (1.5A), потому что холодостойкость лампы очень низкая, а пусковой импульсный ток очень большой. Если он выбран слишком большим, он может напрямую сжечь цепь!
Код ошибки и значение:
Err1: Напряжение батареи выше 15 В
Err2: Напряжение батареи ниже заданного напряжения окончания
Err3: Батарея не выдерживает тока разряда нагрузки или внутреннее сопротивление цепи слишком велико
Err4: Чрезмерный ток (ток превышает 3,1 А)
Вторичная калибровка:
Одновременно нажмите и удерживайте три кнопки, чтобы включить тестер и принять режим калибровки. Сначала отобразите количество калибровочных записей, а затем введите официальную программу отбора проб калибровки для отображения 0u0A. В это время закоротите положительный и отрицательный полюса и нажмите кнопку OK, чтобы завершить отображение J10u, и введите входное стандартное напряжение постоянного тока 10,00 В между положительным и отрицательным полюсами и нажмите кнопку OK, и затем отобразится J2.0A. Приложи постоянный постоянный ток 2,0 А к выходному отрицательному (направление притока) и входной негатив (направление оттока) и нажмите кнопку OK. Завершите калибровку. Тестер проведет предварительный аудит данных калибровки. Если данные калибровки надежны, 4 калибровочных номера будут отображаться по очереди, а затем выйдут. Если предварительный аудит обнаружит, что данные ненадежны, данные будут отброшены и работа будет завершена.. .
Список пакетов:

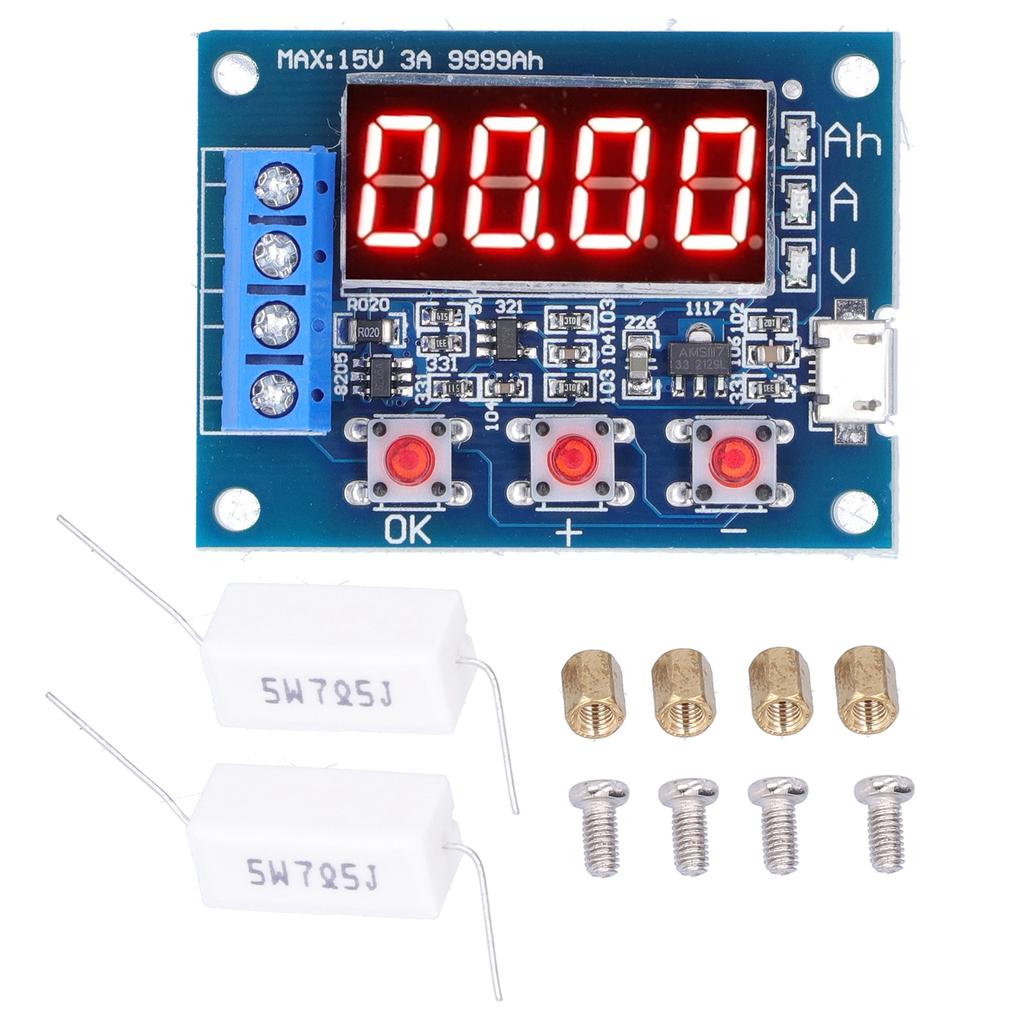

1 x Тестер батареи2 x Сопротивление4 x Медные ножки4 x Винт
уведомление:
1. Чтобы повысить точность измерения напряжения, эта схема специально разработана для смещения постоянного тока. Когда клемма не подключена, будет отображаться очень маленькое напряжение, которое не влияет на фактическое измерение. Если входная клемма коротко замыкается (абсолютный 0В), он будет отображаться 0. Если вы хотите понять принцип, вы можете обратиться к теореме суперпозиции в электротехнике.2. Во время процесса разряда с использованием сопротивления, резистивная нагрузка будет сильно нагреваться, пожалуйста, соблюдайте меры безопасности. Управление внешней нагрузкой: Получайте результаты интегрированного тока разряда в режиме реального времени, контролируя отключение нагрузки.
Небольшая ошибка: Самая высокая емкость аккумулятора поддерживает 9999AH (9999000МАХ), погрешность измерения напряжения и тока невелика.
Автоматическая идентификация: Автоматически идентифицируйте и развивайте соответствующее напряжение на клеммах батареи, а также его можно регулировать вручную.
Микро USB интерфейс: С интерфейсом micro USB напряжение питания составляет DC4.5?6 В, который может питаться от различных устройств.
Для батареи 12 В: Измеритель емкости батареи имеет цифровой дисплей и 3 кнопки управления, подходящие для тестирования емкости кислотной батареи 12 В 18650.
