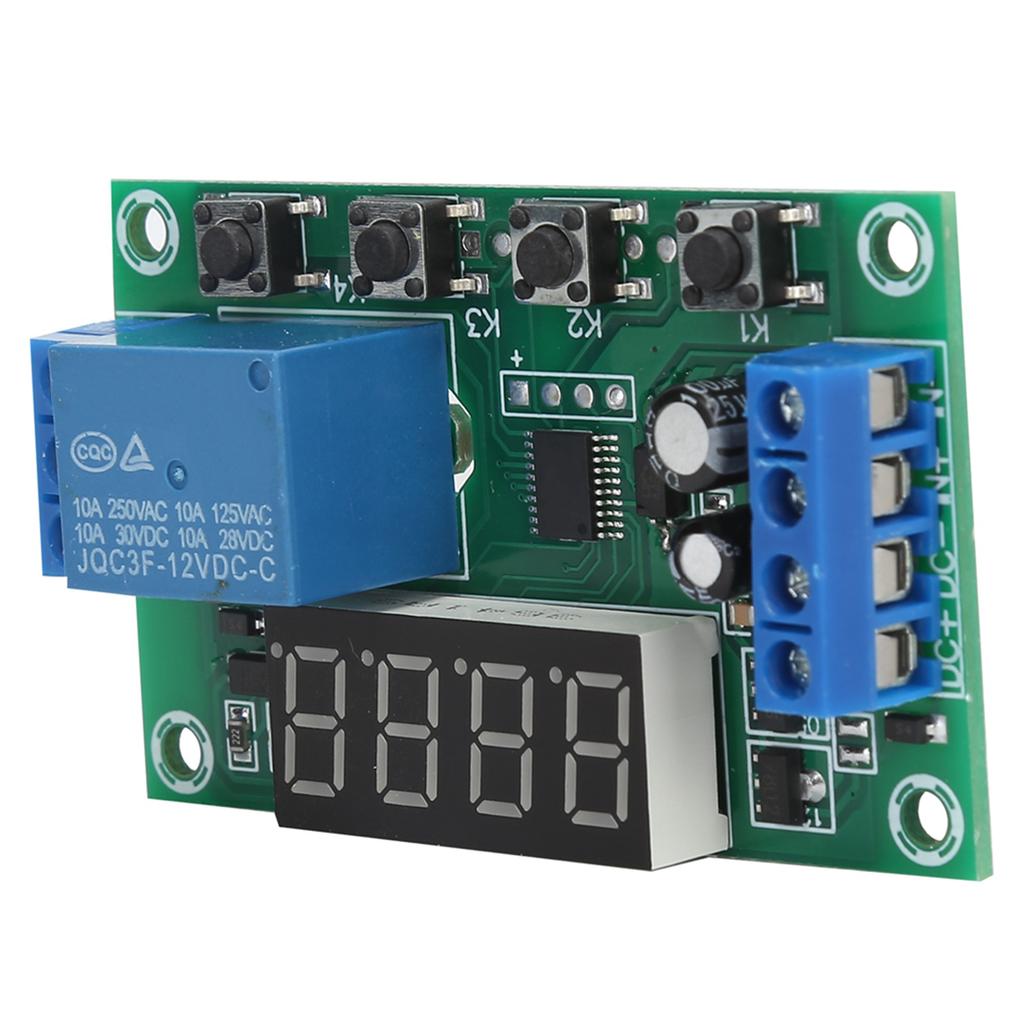

Модуль реле одноканальный триггер цикла управление задержкой плата расширения YYC 2S DC12V

Характерная черта: 1. Релейный модуль является одноканальным, ему не мешают дополнительные цепи при использовании, он безопасен и стабилен. 2. Напряжение источника питания составляет 12 В постоянного тока, что позволяет управлять нагрузками постоянного или переменного тока в пределах 5 А для удовлетворения большего количества требований приложений. 3. Релейный модуль можно использовать в качестве платы для разработки DIY для управления электромагнитными клапанами, водяными насосами, двигателями, световыми полосами и т. Д. 4. В качестве переключателя цепи синхронизации задержки отключения питания можно в любой момент отрегулировать время от 0,01 секунды до 999 минут. 5. Небольшая и компактная конструкция с монтажными отверстиями для легкой установки и разборки. Технические характеристики: Тип объекта: Релейный модуль Материал: Смола Напряжение источника питания: DC12V модель: YYC 2S DC12V Триггер кнопки: (Положительный триггер: DC и IN закорочены, DC+ и IN+ подключены к кнопке) 1. Список функций: С. 11: Бег трусцой (чтобы втянуть сигнальное реле, сигнал исчезает и реле останавливается) С. 12: Самоблокировка (включите реле сигнала один раз и снова остановите реле сигнала) П 13: Подайте сигнал, и реле автоматически остановится после замыкания на секунду.; Недопустимый запуск в период задержки П 14: Подайте сигнал, реле автоматически остановится на секунду; триггер для повторной синхронизации в течение периода задержки П 15: Подайте сигнал, реле автоматически остановится на секунду; в период задержки сработает таймер суперпозиции П 16: Подайте сигнал, и реле автоматически остановится на секунду.; сброс триггера в период задержки П 17: Подается сигнал, реле закрывается, входной сигнал отключается, а питание отключается после начала тайминга А секунды, а сигнал сохраняется на выходе в период задержки, а тайминг останавливается П 18: После того, как питание будет включено, реле будет немедленно закрыто, а питание будет выключено после задержки в А секунды.; до следующего включенного питания С. 21: Подайте сигнал, после задержки в секунду реле закрывается С. 22: Подайте сигнал, через более чем секунду реле закрывается, сигнал исчезает, и реле останавливается P 23: После того, как сигнал исчезает более чем на A секунд, реле замыкается, появляется сигнал, и реле останавливается П 24: Есть сигнал. Через секунду реле закрывается. После того, как сигнал исчезает более чем на секунду, реле останавливается. С. 25: Есть сигнал. Через секунду реле закрывается. Когда появляется другой сигнал более чем на секунду, реле останавливается. П 26: Когда есть сигнал, реле остановится после закрытия на секунду, а когда сигнал исчезнет, реле остановится после закрытия снова на секунду. П 27: При наличии импульсного сигнала реле останавливается; если импульсного сигнала нет, реле будет закрыто на секунду; (Сигнал продолжается или сигнал исчезает, будет рассматриваться как отсутствие импульсного сигнала) П 28: После включения, с задержкой в A секунд, реле будет замкнуто до тех пор, пока питание не будет отключено С. 31: После включения питания реле закрывается на секунду, отключается на В секунду, бесконечный контур; остановки выключения питания С. 32: При наличии сигнала запустить бесконечный цикл P 31; Когда сигнал исчезнет, завершите цикл П 33: Дать сигнал для запуска бесконечного цикла P 31; дать другой сигнал для завершения цикла П 34: После включения реле замыкается с задержкой в A секунд и останавливается после закрытия на B секунд П 35: Есть сигнал, после задержки А секунды реле будет закрыто, а реле будет закрыто после закрытия на В секунды. П 36: Когда есть сигнал, через секунду реле будет закрыто, а через В секунду реле остановится, сигнал исчезнет, а таймер будет очищен и остановлен. П 37: Если есть сигнал, реле автоматически остановится на секунду, когда реле закрыто, а затем будет отсчитываться в течение B секунд после остановки.. Триггер сигнала недействителен в течение времени A+B. P 38: При наличии сигнала реле автоматически останавливается, когда оно закрывается на секунду, а после остановки и подсчета в течение В секунд оно автоматически останавливается при повторном закрытии на секунду. С. 41: Нет действия при наличии сигнала; триггер при исчезновении сигнала; Реле отключается после задержки времени A С. 42: Сигнал исчезает, после задержки времени А, работает реле; время работы B заканчивается П 43: Сигнал исчезает. После превышения времени А реле срабатывает; Рабочее время B заканчивается P 44: После включения питания реле будет работать в течение времени A и останавливаться в течение времени B.; он автоматически остановится после цикла C раз. П 45: Действие отсутствует при подаче питания, после подачи сигнала; реле работает в течение времени A, останавливается в течение времени B; цикл C раз и автоматическая остановка; Подайте сигнал снова и выполните снова П 46: После подачи сигнала более А раз, реле будет закрыто; держать закрытым; выключить и остановить П 47: После подачи сигнала более А раз, реле будет закрыто на В секунд и остановится P 48: В течение C секунд, после непрерывной подачи сигнала более A раз, реле замыкается на B секунд и останавливается 2. Инструкции по настройке кнопок: Включение дисплея означает переход в режим ожидания; Нажмите K1 в первый раз, (требуется более 1 секунды, чтобы эффективно предотвратить ложное срабатывание) дисплей: P 11: Основной режим регулировки K2, функция регулировки K3K4 Нажмите K1 во второй раз, на экране отобразится: А001: K2 и K3 в первый раз корректируют A, K4 регулирует десятичную запятую (единица времени) Нажмите K1 в третий раз, экран отобразится: В001: K2 и K3 корректируют второй раз B, K4 регулирует десятичную запятую (единица времени) Нажмите K1 в четвертый раз, на дисплее означает вход в режим ожидания Нажмите K4 в режиме ожидания, чтобы навсегда отключить дисплей и перейти в режим низкого энергопотребления. 3. Десятичная точка Описание единицы времени: Десятичная запятая в сотне (Х.ХХ) Диапазон времени: от 0,01 секунды до 9,99 секунды Десятичная запятая находится на десятом месте (ХХ.Х) Диапазон времени: от 0,1 секунды до 99,9 секунды Нет десятичной запятой (XXX) Диапазон времени: От 1 секунды до 999 секунд Десятичная точка находится в одном месте (ХХХ.) Диапазон времени: От 1 минуты до 999 минут. Список пакетов: 1 х релейный модуль уведомление:
