Характерная черта:
1. D-образный вал: Пройдя через обработку, D-образный вал усилит трение для увеличения кручения двигателя.
2. Магнитный двигатель: Двигатель с постоянными магнитами с увеличенной магнитной плиткой нелегко размагничивать, что обеспечивает стабильную работу.
3. Большой мощности: Имеет привод DC12V и двигатель с медной проволокой, статор и ротор принимают медные катушки с сильной проводимостью и уменьшенным сопротивлением.
4. Полностью стальные шестерни: Стальной редуктор является износостойким, что позволяет длительное использование при высоком кручении и высокой эффективности работы.
5. заявка: Позволяет применять в контрольно-измерительных приборах, цифровом продукте, медицинском оборудовании, мониторинге безопасности, интеллектуальном дверном замке и т. Д.
Технические характеристики:

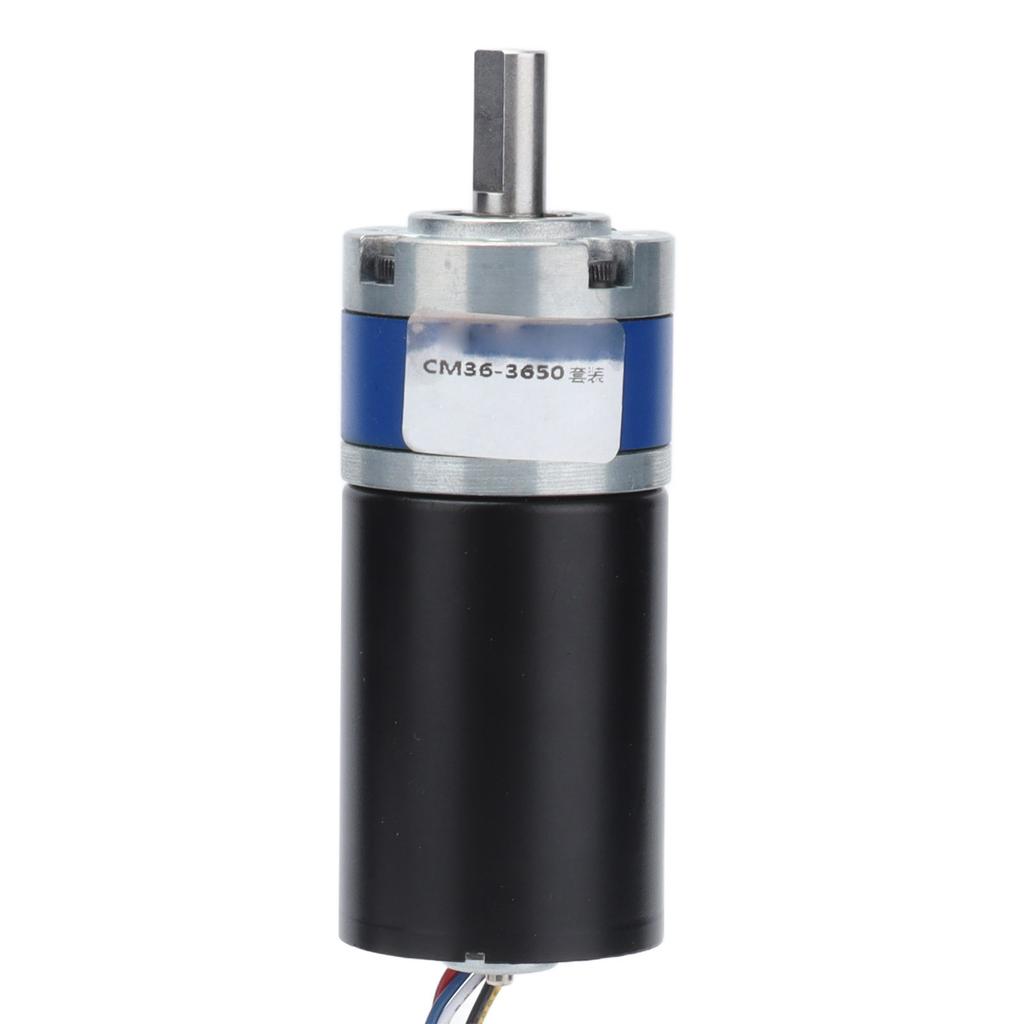

Тип объекта: Мотор-редуктор
модель: СМ36-3650
Материал: Медь + сталь + магнит + печатная плата
заявка: Для контрольно-измерительной аппаратуры, цифровых продуктов, медицинского оборудования, мониторинга безопасности, умного дверного замка.
Номинальное напряжение: DC12V
Ток заблокированного ротора: 4A
Диаметр вала: приблизительно. 8 мм / 0,3 дюйма
Длина вала: приблизительно. 17,5 мм / 0,7 дюйма
Номинальное напряжение Коэффициент понижения Без нагрузки Номинальный Заблокированный ротор Длина редуктора
Скорость вращения Ток Номинальная нагрузка Скорость при нагрузке Ток при заблокированном роторе Крутящий момент при заблокированном роторе Ток
V об/мин MA кг·см R/MIN MA кг·см A (Прибл.)
12 3.7 1600 230 0.7 1300 1300 3.2 4 26.6мм / 1дюйм
5.18 1200 230 1 1000 1300 4.6 4
14 430 230 3 360 1300 10.7 4 32.6мм / 1.3дюйма
27 230 230 5 195 1300 20.7 4
50 120 230 9 100 1300 38 4 38,7 мм / 1,5 дюйма
71 85 230 13 75 1300 46 4
100 60 230 18 52 1300 65 4
139 45 230 20 40 1300 90 4
189 32 230 26 24 1300 110 4 44,8 мм / 1,8 дюйма
263 23 230 36 17 1300 150 4
369 16 230 51 12 1300 Без заблокированного ротора 4
516 12 230 71 9 1300 4
721 8 230 100 6 1300 4
Как пользоваться:
Способ подключения:1. Красный провод:Положительный электрод 9–30 В. 2. Черный провод:Отрицательный электрод. 3. Синий провод:0–5 В ШИМ-управление скоростью. 4. Желтый провод:Сигнальная линия двигателя, 6 импульсов на оборот. 5. Белый провод:Вращение по часовой стрелке при отключении, вращение против часовой стрелки, когда белый и черный находятся параллельно.
Список пакетов:
1 x электропривод
1 х кронштейн
4 винта
1 х контроллер
уведомление:
1. Не помещайте продукт в слишком коррозионную, влажную или высокотемпературную среду..
2. Пожалуйста, подайте питание в соответствии с рабочим напряжением, использование других напряжений может привести к возгоранию и повреждению продукта.
3. Запрещено подключать неправильные положительные и отрицательные полюса блока питания, а также запрещено подключать сигнальную линию к электричеству. Неправильное подключение мотора не гарантируется.
