метка:да
цвет:Как на картинке показано
Размер:50 * 28 * 13 мм(1.97*1.1*0.51in)

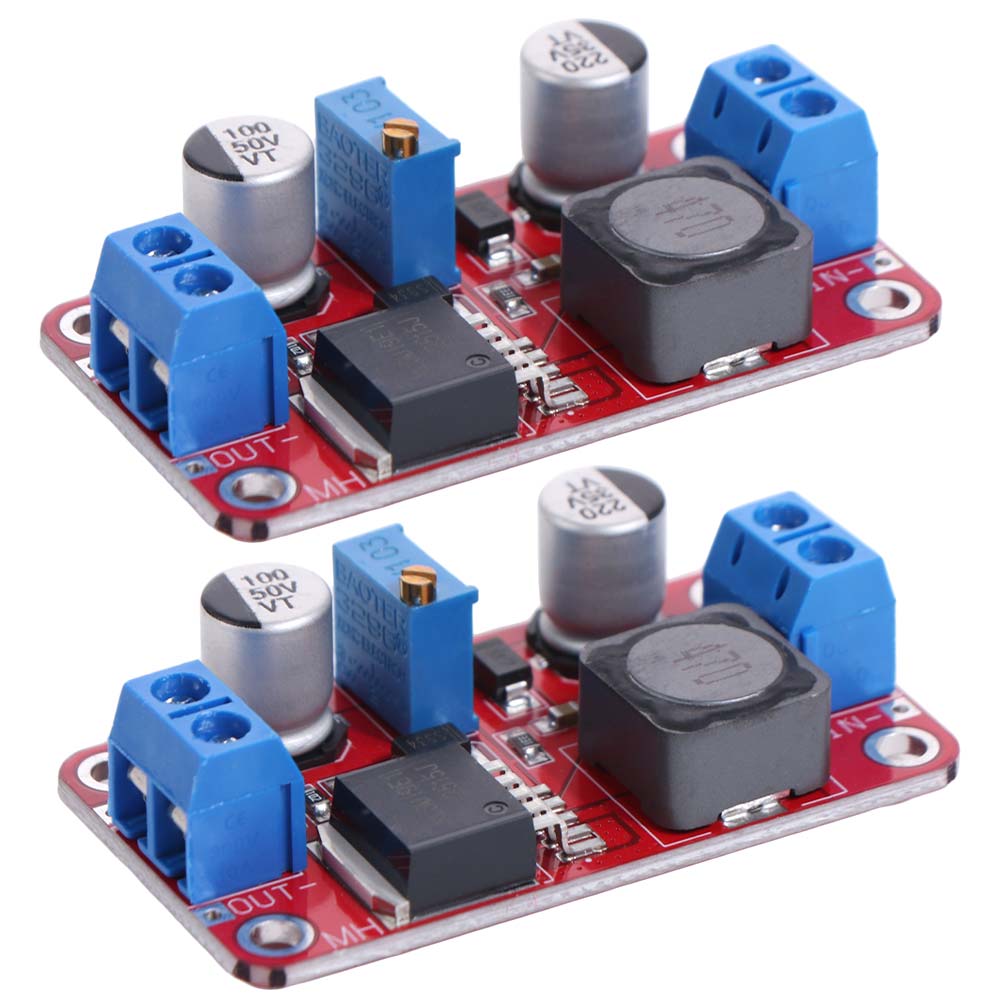

В коплект входит:2 шт. Повышающий преобразователь напряжения XL6019
Тип:Модуль питания
Материал: FR4
Описание:

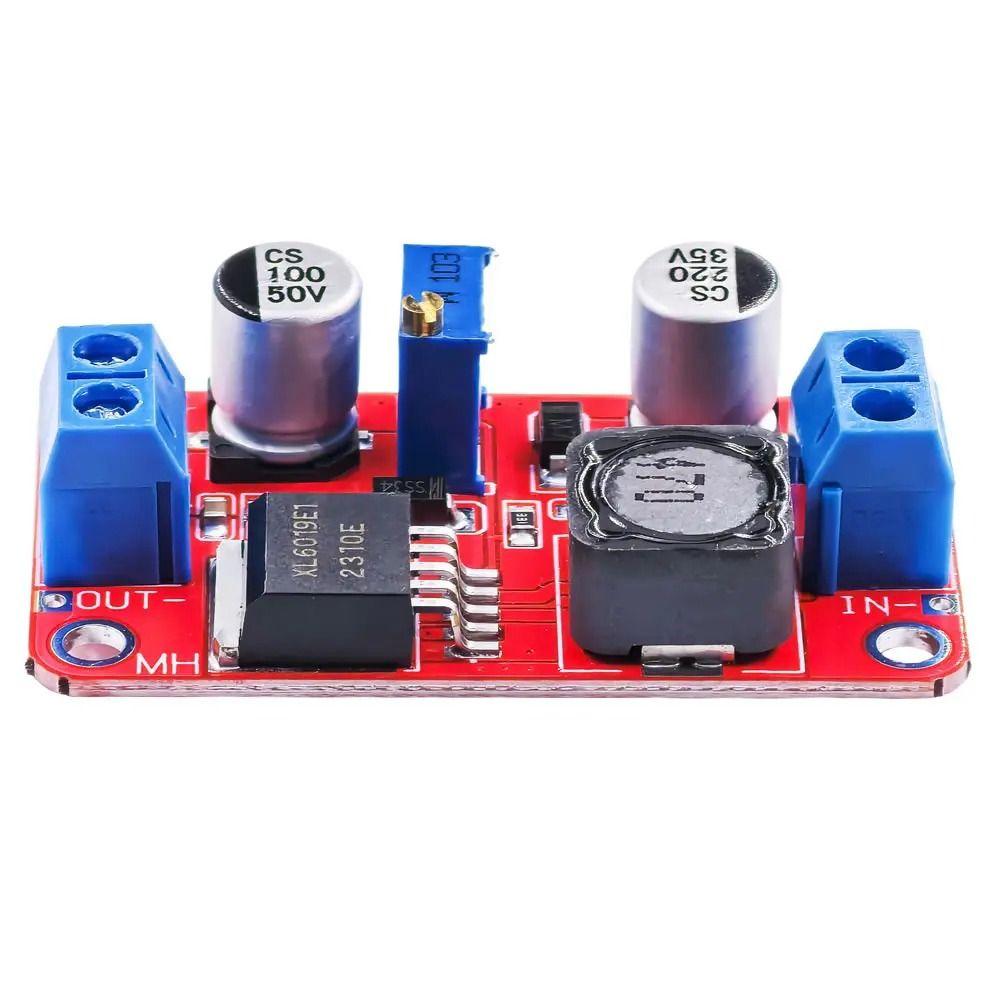

Модуль питания DC-DC повышающий XL6019 5A Повышающий преобразователь напряжения 3,3-35В до 5В 6В 9В 12В 24В Регулируемый регулятор выходного напряжения
Описывать:
XL6019 — это монолитная интегральная схема, специально разработанная для повышающих и повышающе-понижающих преобразователей.. Может работать в диапазоне входного напряжения от DCSV до 40 В, с низким уровнем пульсаций и встроенным силовым МОП-транзистором.. XL6019 имеет встроенный генератор фиксированной частоты и схему частотной компенсации, что упрощает проектирование схемы.
Петля управления ШИМ может линейно регулировать коэффициент заполнения от 0 до 90%. Встроенная функция защиты от перегрузки по току и функция отключения логического уровня вывода EN.
Параметры:
Технические характеристики модели: Повышающий модуль XL6019
Модульная природа: Неизолированный импульс (BOOST)
Метод ректификации: Асинхронное выпрямление
Входной диапазон: Предельное значение 3-40 В, рекомендуемое значение 3-35 В
Выходной диапазон: Предельное значение 5-45 В, рекомендуемое значение 5 В-40 В (вращением потенциометра)
Входной ток: Предел 0-5А, рекомендуемое значение 0-3А
Эффективность преобразования: До 94%
Частота переключения: 220 кГц, второе поколение технологии импульсного источника питания
Пульсации на выходе: Менее 100 мВ
Регулирование нагрузки: ±0.5%
Скорость регулирования напряжения: ±0.5%
Предельное значение рабочей температуры: -40°C~+150°C, рекомендуемое значение -20°C~+85C
Защита от обратного соединения: Защита от обратного подключения на входе 40 В
Характеристики:
Широкий диапазон входного напряжения от 1,5 В до 40 В
2.1.25V выходное напряжение напряжение выборки
3. Встроенная функция защиты от перенапряжения
4. Фиксированная частота переключения 220 кГц
5. Максимальный коммутируемый ток 5А
6. Эффективность преобразования выше 6,94%
7.EN вывод функции отключения TTL
8. Отличная стабилизация по сети и нагрузке
9. Встроенный мощный МОП-транзистор
10. Встроенная функция частотной компенсации
11. Встроенная функция плавного пуска
12. Встроенная функция тепловой защиты
13. Встроенная функция ограничения тока
14. Принята обычная топология BOOST с полностью интегрированной схемой выхода постоянного напряжения, интегрирован внутренний MOSFET, периферийных устройств мало, и стоимость системы низкая.;
15. Широкий диапазон входного напряжения, входное напряжение может достигать до 35 В;
16.Выходное напряжение регулируется, до 40 В;
17. Встроенная защита от перегрева и перегрузки по току с полным набором схем защиты надежности, с высокой надежностью;
18. Эффективность преобразования системы может достигать более 90%, что удобно для теплового проектирования.;
19.Стандартный корпус TO263-5L, подходит для повышающих приложений мощностью до 30 Вт.
заявка
Адаптер питания для ноутбука/EPC в автомобиль, повышающе-понижающее преобразование
Питание портативных устройств
Используемые модули:

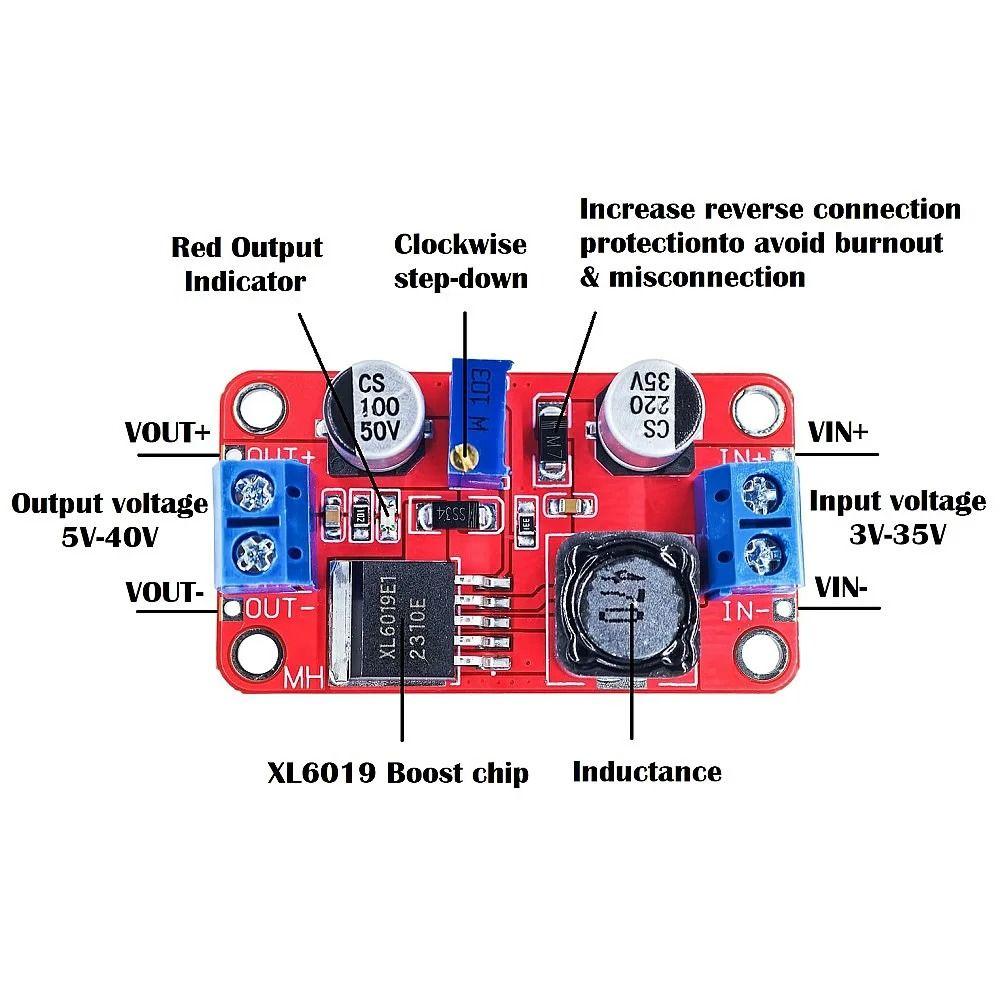

1. Подключение к блоку питания (3-35В), индикатор питания горит, и модуль работает нормально.
2. Отрегулируйте синюю ручку потенциометра (обычно поворачивать против часовой стрелки для увеличения, по часовой стрелке для уменьшения) и используйте мультиметр для контроля выходного напряжения до тех пор, пока оно не достигнет требуемого напряжения.
Меры предосторожности:
1. Рекомендуется использовать ток не более 2,5 А для длительной работы и добавить радиатор. (мощность выше 10 Вт); поскольку это повышающий модуль, для обеспечения стабильного выхода, пожалуйста, поддерживайте минимальную разницу напряжений в 1,5 В.
Приложения:
1. Регулируемый источник питания для автомобиля, вам нужно только подключить вход этого модуля к для подачи питания, вы можете регулировать потенциометр, и выходное напряжение можно произвольно регулировать в диапазоне 5V-30V для зарядки вашего мобильного телефона, MP3, MP4, PSP и т.д.. Работает на многих устройствах, очень просто и удобно.
2. Питание электронного оборудования. Когда оборудование нуждается в источнике питания 5В-35В и соответствующий источник питания напряжения находится в руках, этот модуль может легко отрегулировать напряжение до требуемого напряжения и решить проблему.
3. Система тестирования рабочего напряжения, вы можете использовать этот модуль для отладки диапазона рабочих напряжений различных систем тестирования напряжения при выполнении проектов, что очень легко и удобно.
