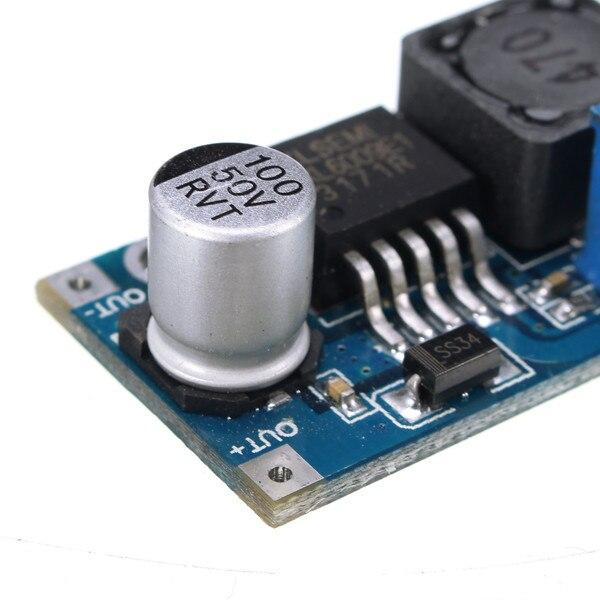

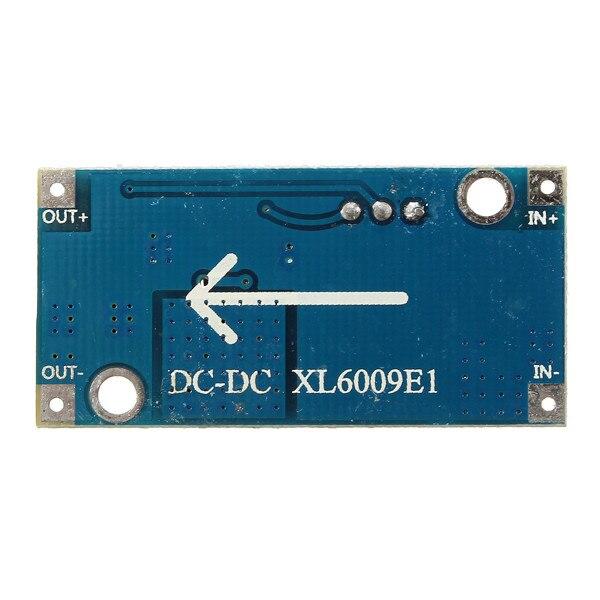

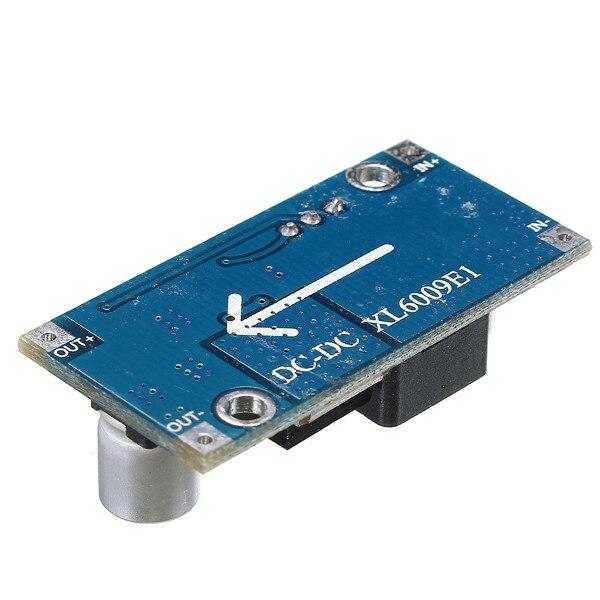

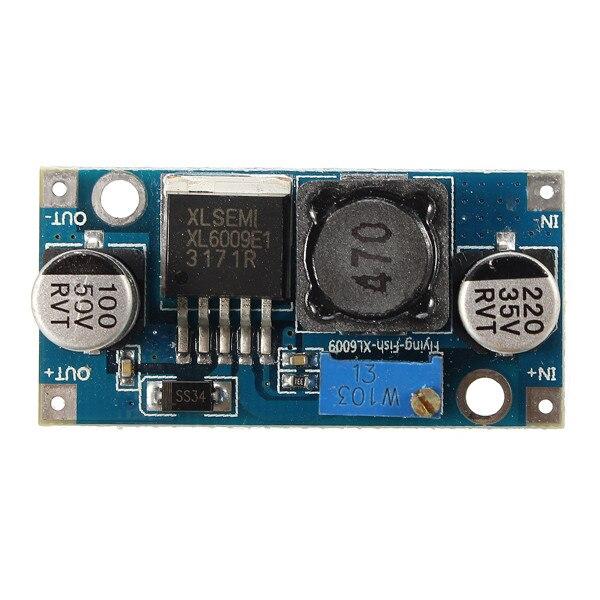

XL6009E1 Регулируемый повышающий преобразователь постоянного тока, модуль питания от 3 В ~ 32 В до 5 В ~ 35 В

XL6009 - это высокопроизводительный повышающий (BOOST) модуль с коммутационным током 4A. Модуль использует второе поколение технологии высокочастотной коммутации XL6009E1 в качестве основного чипа, производительность которого намного больше, чем у первого поколения технологии LM2577. XL6009 повышательный модуль стоит ниже, более отличная производительность, модуль LM2577 вот-вот будет устранен. сверхширокое входное напряжение 3V ~ 32V, лучший диапазон рабочего напряжения составляет 5 ~ 32V; сверхширокое выходное напряжение 5 В ~ 35 В; встроенный 4A высокоэффективный MOSFET-переключатель, КПД до 94%; (LM2577 ток только 3A) сверхвысокая частота переключения 400 кГц, вы можете использовать конденсатор фильтра малой емкости, который может достичь очень хороших результатов, меньших пульсаций, меньше. (частота LM2577 только 50 кГц)

Характерная черта:

Характер модуля: Неизолированный импульс (BOOST) Метод выпрямления: Несинхронное выпрямление Входной диапазон: 3V ~ 32V Диапазон выхода: 5 В ~ 35 В Входной ток: 4A (макс.), без нагрузки 18 мА (вход 5 В, выход 8 В, без нагрузки менее 18 мА. Чем выше напряжение, тем больше ток без нагрузки.) Эффективность преобразования: <94% (чем больше разница давлений, тем ниже эффективность) Частота переключения: 400 кГц Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация) Регулирование нагрузки: ±0,5% Регулирование напряжения: ±0,5% Рабочая температура: -40 °C ~ + 85 °C Размеры: 43 мм * 21 мм * 14 мм (Д * Ш * В)

В пакет включено:

1 x 4A XL6009E1 Регулируемый DC-DC Step Up Boost Модуль питания преобразователя - это высокопроизводительный повышающий (BOOST) модуль с коммутационным током 4A. Модуль использует второе поколение технологии высокочастотной коммутации XL6009E1 в качестве основного чипа, производительность которого намного больше, чем у первого поколения технологии LM2577. XL6009 повышательный модуль стоит ниже, более отличная производительность, модуль LM2577 вот-вот будет устранен. сверхширокое входное напряжение 3V ~ 32V, лучший диапазон рабочего напряжения составляет 5 ~ 32V; сверхширокое выходное напряжение 5 В ~ 35 В; встроенный 4A высокоэффективный MOSFET-переключатель, КПД до 94%; (LM2577 ток только 3A) сверхвысокая частота переключения 400 кГц, вы можете использовать конденсатор фильтра малой емкости, который может достичь очень хороших результатов, меньших пульсаций, меньше. (частота LM2577 только 50 кГц)

Характерная черта:

Характер модуля: Неизолированный импульс (BOOST) Метод выпрямления: Несинхронное выпрямление Входной диапазон: 3V ~ 32V Диапазон выхода: 5 В ~ 35 В Входной ток: 4A (макс.), без нагрузки 18 мА (вход 5 В, выход 8 В, без нагрузки менее 18 мА. Чем выше напряжение, тем больше ток без нагрузки.) Эффективность преобразования: <94% (чем больше разница давлений, тем ниже эффективность) Частота переключения: 400 кГц Выходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация) Регулирование нагрузки: ±0,5% Регулирование напряжения: ±0,5% Рабочая температура: -40 °C ~ + 85 °C Размеры: 43 мм * 21 мм * 14 мм (Д * Ш * В)

В пакет включено:

1 х 4A XL6009E1 Регулируемый DC-DC Шаг вверх Преобразователь Модуль питания
