Характерная черта:
1. Использует ICL8038 и высокоскоростной операционный усилитель, более высокую точность.
2. Может выводить синусоидальные / треугольные / квадратные / прямые и обратные пилообразные формы сигналов.
3. Частотный диапазон: 5Гц ~ 400 кГц; Диапазон рабочих циклов: 2 ~ 95%(регулируемый)
4. Поддерживает двойной усилитель мощности без блокировки конденсатора для обеспечения высокочастотных и низкочастотных искажений сигнала.
5. Регулируемая частота и амплитуда.
6. Регулировка частоты имеет грубую настройку и тонкую настройку.
7. Все они являются сквозные отверстия компонентами, простыми в установке.
8. Регулируемая частота и амплитуда. Частотный диапазон: 5Гц ~ 400 кГц; Диапазон рабочих циклов: 2 ~ 95%(регулируемый)
9. Регулировка частоты имеет грубую настройку и тонкую настройку. Использует ICL8038 и высокоскоростной операционный усилитель, более высокую точность.
10. Использует ICL8038 и высокоскоростной операционный усилитель, более высокую точность. Регулировка частоты имеет грубую настройку и тонкую настройку.
11. Может выводить синусоиду / треугольник / квадрат / прямой и обратный пилообразные формы сигналов. Все они являются сквозные отверстия компонентами, простыми в установке.
Технические характеристики:
Этот DIY-набор для генератора является профессиональным продуктом для генерации синусоидальной/треугольной/квадратной/пилообразной формы (прямой и обратной) . Это комплект DIY для вас, чтобы сварить и установить.
Характеристики:
Использует ICL8038 и высокоскоростной операционный усилитель, более высокую точность.
Может выводить синусоидальные / треугольные / квадратные / прямые и обратные пилообразные формы сигналов.
Частотный диапазон: 5Гц ~ 400 кГц; Диапазон рабочих циклов: 2 ~ 95%(регулируемый)
Поддерживает двойной усилитель мощности без блокировки конденсатора для обеспечения высокочастотных и низкочастотных искажений сигнала.
Регулируемая частота и амплитуда.
Регулировка частоты имеет грубую настройку и тонкую настройку.
Все они являются сквозные отверстия компонентами, простыми в установке.
Характеристики:
Материал: FR4 + Акрил
Напряжение питания: 12В ~ 15В
Частотный диапазон: 5 Гц ~ 400 кГц(регулируемый)
Диапазон рабочих циклов: 2 ~ 95%(регулируемый)
Синусоида с низким искажением : 1%
Низкотемпературный дрейф: 50ppm / °C
Выходная треугольная линейность: 0,1%
Диапазон смещения постоянного тока: -7,5 В ~ 7,5 В
Диапазон выходной амплитуды: 0,1 В ~ 11 ВПП(рабочее напряжение 12В)
Размер доски: приблизительно. 7,8 * 5 см / 3,07 * 1,97 дюйма
Размер готовой продукции: приблизительно. 8,7 * 6 * 1,7 см / 3,43 * 2,36 * 0,67 дюйма
Вес продукта: 81 г / 2,86 унции
Размер посылки: приблизительно. 11 * 7 * 3 см / 4,33 * 2,76 * 1,18 дюйма
Вес упаковки: 95 г / 3,35 унции
уведомление:
Тестовая картинка только для справки, пожалуйста, в натуре превалируйте!

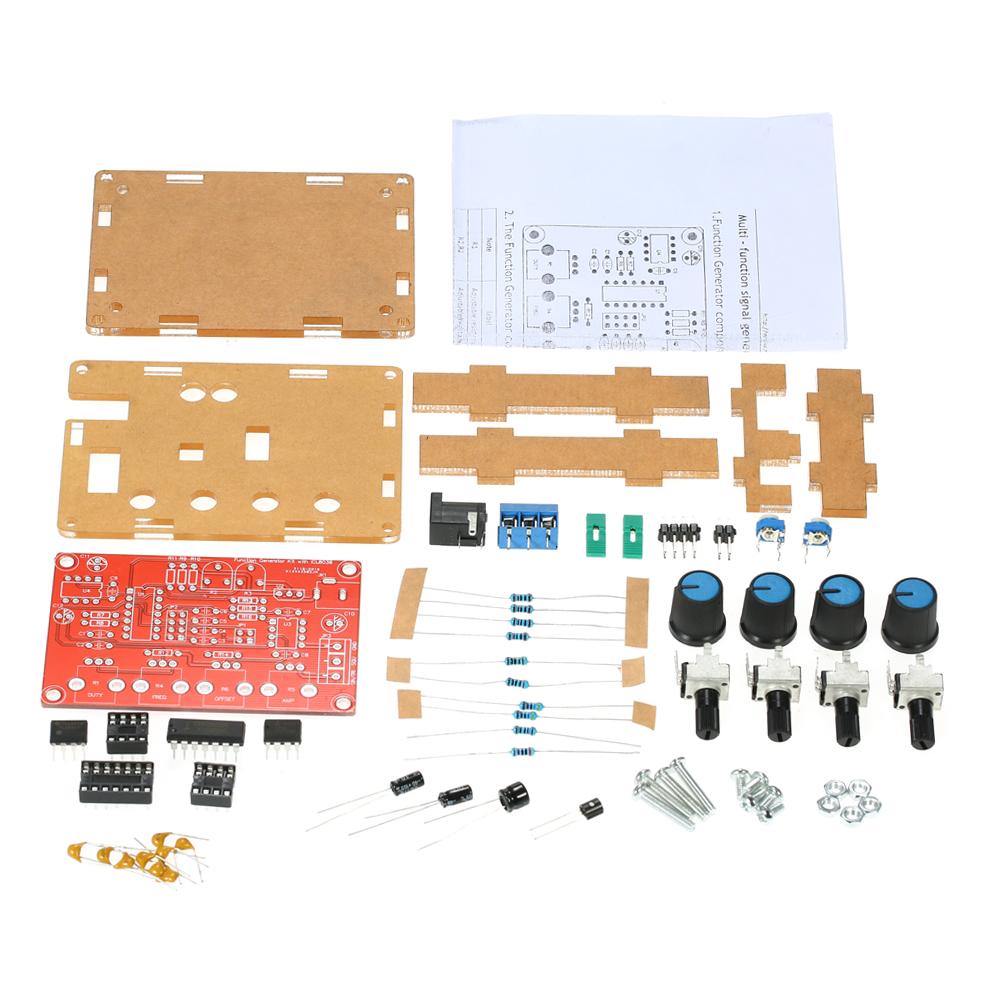

Список пакетов:
1 * Набор для самостоятельной сборки генератора
1 * Руководство пользователя(английский)
Список пакетов:
1 * Набор для самостоятельной сборки генератора
1 * Руководство пользователя(английский)
