Генерация синусоидальной и треугольной волны для DIY-набора генератора сигналов XR2206

Характеристики: *Универсальная генерация формы волны: Генератор сигналов на базе XR2206 позволяет генерировать три различных формы волны — синусоидальную, треугольную и прямоугольную — в диапазоне частот от 1 Гц до 1 МГц, что делает его подходящим для различных применений в электронике и тестировании аудио. *Регулируемая амплитуда выходного сигнала: Благодаря синусоидальному и треугольному выходным сигналам, регулируемым в диапазоне от 0 до 3 В при входном напряжении 9 В постоянного тока, этот набор дает вам гибкость для настройки выхода в соответствии с требованиями вашего конкретного проекта, оптимальная производительность. * для Характеристики формы волны: Генератор сигналов отличается низким уровнем искажений менее 1% для синусоидальных волн на частоте 1 кГц, высокой точностью воспроизведения формы волны, что имеет решающее значение для точной обработки и анализа сигналов.. *Быстрое время переключения: Выходной сигнал в виде прямоугольной волны имеет время нарастания менее 50 нс и время спада менее 30 нс, обеспечивая переходы, которые необходимы для высокоскоростных цифровых приложений, повышая надежность ваших сигналов.. *Полный набор для самостоятельной сборки: Этот продукт поставляется в виде полного набора, требующего сборки. Это позволяет пользователям в увлекательной форме изучать электронику и получать практический опыт, собирая собственный генератор сигналов с нуля.

Питание:Вход 9-12 В постоянного тока Сигналов: Квадрат, синус и треугольник Импеданс: 600 Ом + 10%

для Частоты: 1Гц - 1МГц СИНУСОИДАЛЬНАЯ ВОЛНА Амплитуда: 0 - 3 В при входе постоянного тока 9 В Искажение: Менее 1% (на 1 кГц) Плоскостность: +0,05 дБ 1 Гц - 100 кГц КВАДРАТНАЯ ВОЛНА Амплитуда: 8В (нет загрузки) на входе постоянного тока 9 В Время нарастания: Менее 50 нс (на 1 кГц) Время падения: Менее 30 нс (на 1 кГц) Симметрия: Менее 5% (на 1 кГц) ТРЕУГОЛЬНАЯ ВОЛНА Амплитуда:0 - 3 В при входном напряжении 9 В постоянного тока Линейность: Менее 1% (до 100 кГц) 10мА

*При установке сварки следуйте этим шагам:

1. Компоненты привариваются к передней плате, по принципу от низкого к высокому, а именно, сначала низкоуровневые компоненты, такие как конденсатор, резистор, диод, .

2. Пайка для разъема микросхемы, клеммных колодок, наконец, разъема питания, регулируемого потенциометра.

3. Задняя часть с помощью бокорезов укоротите выводы как можно сильнее

*Шаги отладки:

1После завершения пайки для микросхемы, для XR2206, обратите внимание на ориентацию для микросхемы, неправильная установка может повредить чип!

2. проверьте для ИС, например, против, such as anti пожалуйста, своевременно исправьте.

3. Вставьте блок питания, блок питания для порта 5,5 * 2,1, внутри снаружи отрицательная полярность. Для напряжения питания 9-12 В. Форма сигнала может быть стабильной более 12 В

*Используя шаг

1. Вход J1, синие клеммы SIN/TRI, выход синусоидального сигнала (примечание J1, J2 могут вставлять только 1 из)

2. Колпачок J2 вставлен, выходные клеммы SIN/TRI синие, треугольная волна (примечание J1, J2 могут вставлять только 1 из)

3. Выход SQU синие клеммы для импульса

4. AMP : Регулировка амплитуды синусоиды, треугольной волны

5. ОТЛИЧНО : для точной настройки частоты

6. Грубый : для частоты грубой настройки

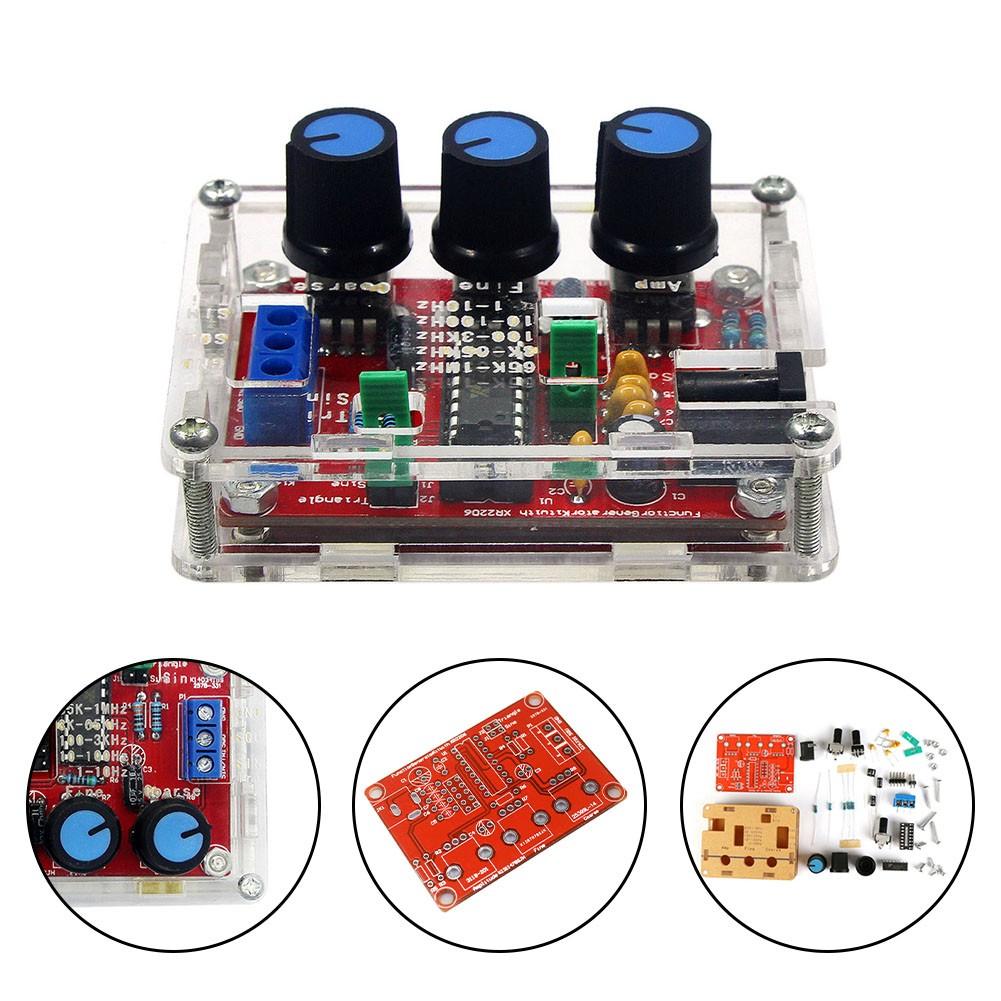

Характеристики: Часть названия:Комплект для сборки генератора сигналов Материал:ABS Размер:12 * 8 * 2 см цвет:красный

Содержание пакета: 1 * Генератор сигналов DIY Kit

уведомление: 1. Реальный цвет товара может немного отличаться от изображений, представленных на веб-сайте, из-за многих факторов, таких как яркость вашего монитора и яркость освещения. 2. Пожалуйста, позвольте небольшое отклонение ручного измерения для данных.
