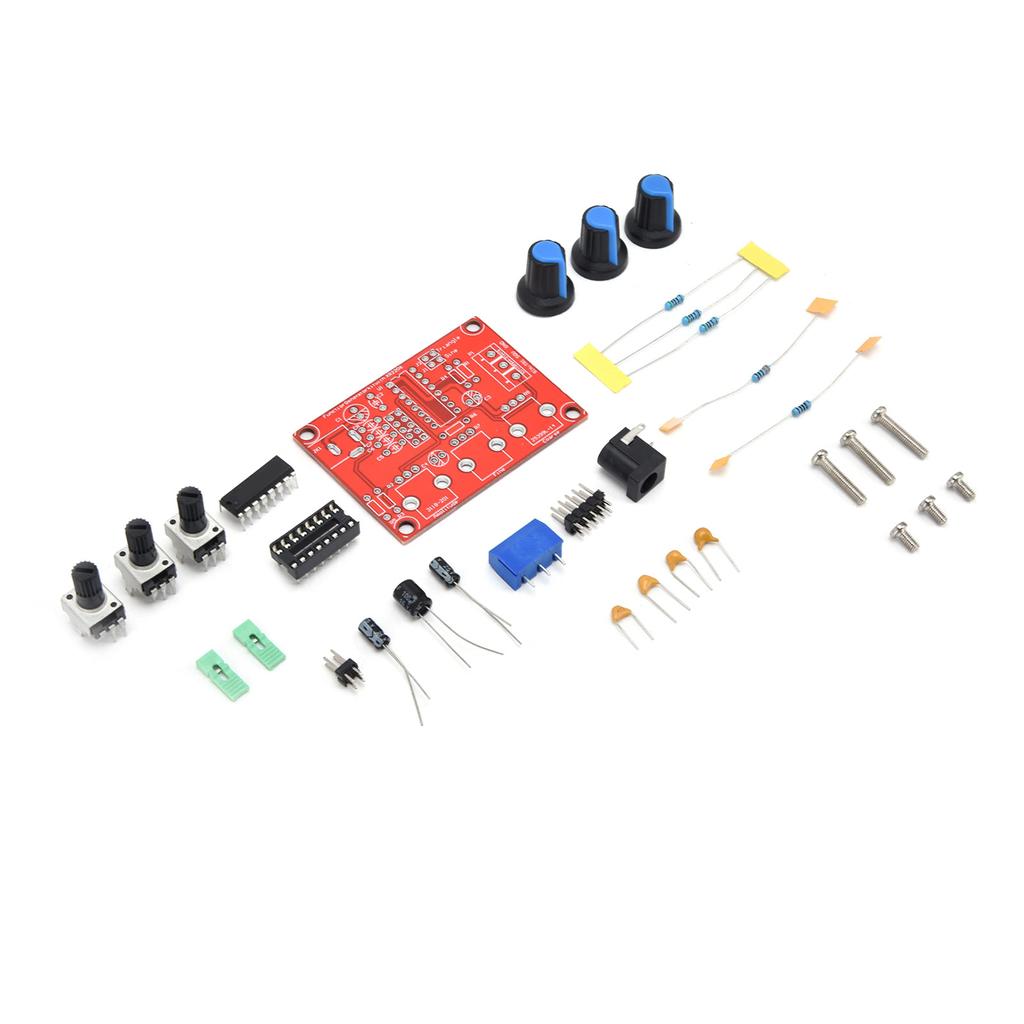

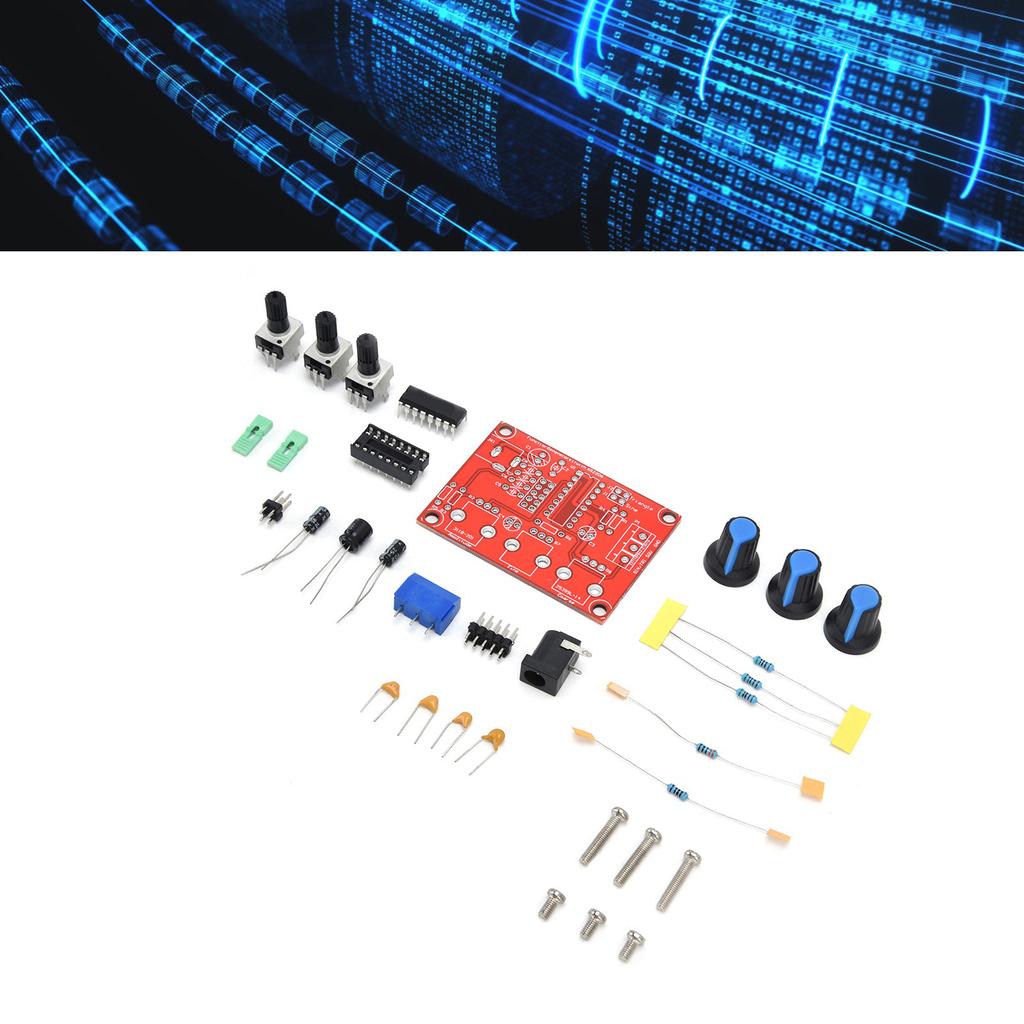

Набор для самостоятельной сборки генератора сигналов, модуль частоты, синусоидальный, треугольный, квадратный, регулируемый XR2206

Характерная черта: 1. Схема может генерировать синусоиду, треугольную волну и прямоугольную волну, частота может быть от 1 Гц до 1 МГц 2. Обладают пятизначным точным разрешением, оснащены различными аксессуарами, достаточными для вашей установки 3. Частота и амплитуда регулируются, регулировка частоты поддерживает грубую и точную регулировку 4. Поставляется с широким диапазоном питания, может использовать внешнее питание 9-12 В или 9 В, очень удобно 5. Все линейные компоненты, небольшое количество компонентов, обеспечивают простую установку и отладку

Технические характеристики: Тип объекта: Комплект генератора сигналов Питание: Вход постоянного тока 9-12 В или батарея 9 В (не включают в себя) Форма волны: Прямоугольная волна, синусоида и треугольная волна Импеданс: 600 Ом + 10% Частота: 1Гц - 1МГц Синусоидальная волна: Амплитуда: 0-3 В при входе постоянного тока 9 В Искажение: Менее 1% (на 1 кГц) Плоскостность: + 0,05 дБ 1Гц-100кГц Квадратная волна: Амплитуда: 8 В при входе постоянного тока 9 В (нет загрузки) Время нарастания: Менее 50 нс (на 1 кГц) Время падения: Менее 30 нс (на 1 кГц) Симметрия: Менее 5% (на 1 кГц) Треугольника волна: Амплитуда: 0-3 В при входе постоянного тока 9 В Линейность: Менее 1% (до 100 кГц) 10мА

Список пакетов: 1 х Комплект генератора сигналов
