заметка:
Эта защитная плата не может использоваться для литий-железофосфатных батарей, грыжевых ламп, электрических аккумуляторных батарей, аккумуляторных батарей для электрических рыбных машин, аккумуляторных батарей для электрических велосипедов, батарей для колясок, двигателей выше 775 (4A), 1W рыбий глаз светодиодные фонари, для вышеперечисленного Пожалуйста, обратите внимание на клиентов, которые покупают в комбинации!
Описанный диапазон мощности относится к следующим продуктам:
Маломощный инвертор, аккумуляторная батарея массажера, резервный источник питания светодиодной лампы, электронные продукты, аккумуляторная батарея солнечного уличного фонаря, резервное питание для мониторинга и другие продукты.
заметка:
Для продуктов, разряженных выше тока 3A, скорость разряда батареи должна быть выше 3C.
Формула расчета ставки: 1C скорость батареи, емкость 2000 года равна 2AH * 1 = 2A верхний предел рабочего тока.
3C скорость батареи, емкость 2000 года равна 2AH * 3 = 6A верхний предел рабочего тока.
При использовании батарея нагревается, что означает, что скорость батареи неприменима. В этом случае его нельзя использовать длительное время, а аккумулятор будет быстро поврежден.
Примечание 1: Проводка 0В (В-), 3.7V (B1), 7,4 В (Би 2), 11.1V (Б3), 14,8 В (B+) строго согласно схеме, не стоит намеренно замыкаться!
Заметка 2: После подключения кабеля нужно сначала зарядить его, после чего будет выход.
Примечание 3: При подключении 4 комплектов батарей последовательно, пожалуйста, убедитесь, что напряжение каждого набора батарей одинаково. Если они не совпадают, пожалуйста, зарядите каждый комплект батарей отдельно и используйте их последовательно.. Во время теста на разряд группа батарей, напряжение которых быстро падает, является плохой батареей.
Объяснить:
Не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе емкость/внутреннее сопротивление 4 комплектов батарей, тем лучше! (2 хорошие батареи + 2 плохие батареи = 4 плохие батареи).

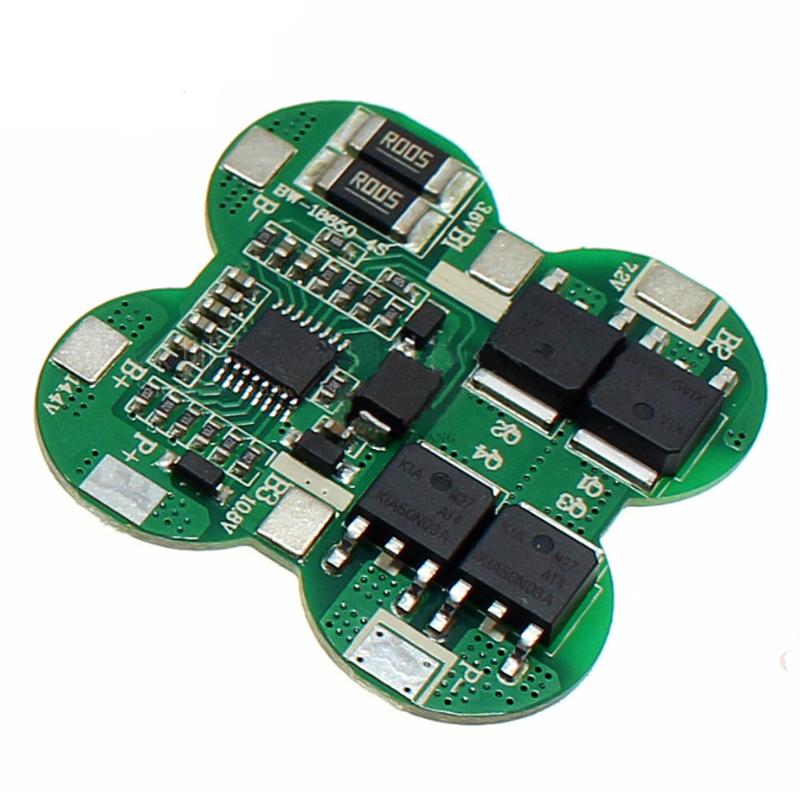

Свойства платы защиты литиевой батареи:
модель: HX-4S-D22
Диапазон напряжения перезарядки: 4.25-4.35v±0.05v
Размер: 34,7 * 35,5 * 3,6 мм
Диапазон напряжений разряда: 2,3-3,0 В±0,05 В
Максимальный рабочий ток: 10А
Рабочая температура: -40---+50°С
Максимальный мгновенный ток: 20А
Условия хранения: -40-- +80°C
Ток покоя: менее 30мкА
Эффективная жизнь: более 50000 часов
Внутреннее сопротивление: менее 100 мОм
Защита от короткого замыкания: может быть защищен, нужно зарядить для восстановления
Зарядное напряжение 16.8V-17V

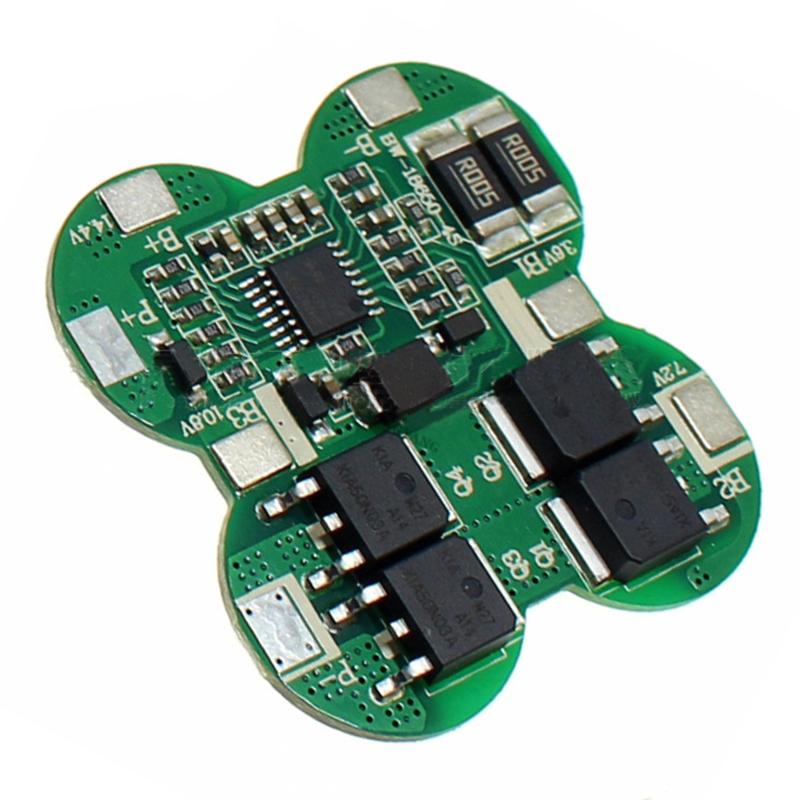

Размер защитной платы и описание устройства;
Размер защитной платы составляет 34,7 * 35,5 * 3,6 мм; Компонентами являются микросхема защиты S-8254AA и D403*4
Описание точки S: добавление нормально открытого переключателя датчика температуры может расширить эффект защиты от температуры
