пакет : Модуль DIY
Номер модели : HX-4S-A01
Мощность рассеивания : ...
Напряжение питания : 16.8В-17В
заявка : компьютер
Тип : модуль
Происхождение : Китай
Состояние : новый
Рабочая Температура : -40°C~+80°C
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM
уведомление: Эта плата защиты не может использоваться для литий-железо-фосфатной батареи, грыжевой лампы, аккумулятора ручной дрели, электрической рыбы для электробассейна, аккумулятора электровелосипеда, аккумулятора скутера, 775(4A) или больше мотора, 1 Вт светодиодная лампа «рыбий глаз», для покупателей, приобретающих вышеуказанную комбинацию, пожалуйста, обратите внимание! .
Описанный диапазон мощности подходит для следующих продуктов: маломощные инверторы, аккумуляторные блоки для массажеров, резервные источники питания для светодиодных ламп, электроника, аккумуляторы для солнечных уличных фонарей, резервные источники питания для мониторинга и другие продукты.
уведомление: Для разрядных продуктов с током выше 3А коэффициент разряда батареи должен быть выше 3C. Формула расчета ставки: Аккумулятор с током разряда 1C, емкость 2000 мАч равна 2Ач*1=2А верхний предел рабочего тока. Аккумулятор с током разряда 3C, емкость 2000 мАч, что равно 2Ач*3=6А верхний предел рабочего тока. При использовании батарея нагревается, это не относится к батарее, в этой ситуации нельзя использовать ее долгое время, батарея скоро будет повреждена.
Примечание 1: Провод 0В (В-), 3.7V (B1), 7,4 В (Би 2), 11.1V (Б3), 14,8 В (B+) строго согласно схеме, не стоит намеренно замыкаться!
Заметка 2: После подключения кабеля его необходимо сначала зарядить, прежде чем появится выходной сигнал.. Примечание 3: При последовательном соединении четырех групп аккумуляторов убедитесь, что напряжение каждой группы одинаково.. Если напряжение разное, заряжайте каждую группу аккумуляторов отдельно и используйте их последовательно. В разрядном тесте группа аккумуляторов, напряжение которых быстро падает, является дифференциальной батареей.. уведомление: Не смешивайте хорошие батарейки с плохими! Чем ближе емкость/внутреннее сопротивление 4 аккумуляторов, тем лучше! (Эффект использования 2 хороших батареек + 2 плохих батареек = эффект использования 4 плохих батареек).

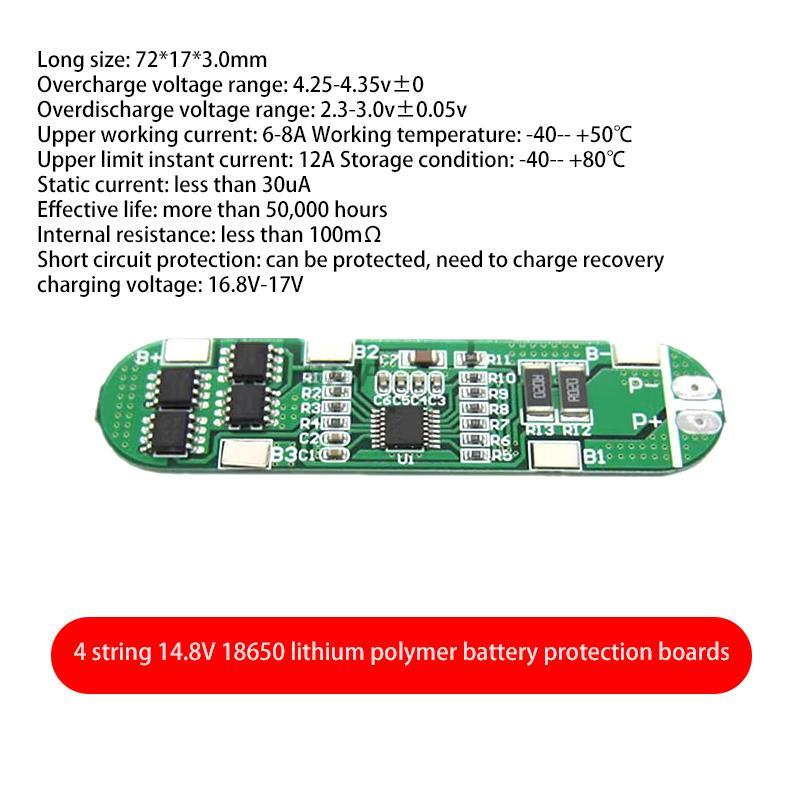

Свойства платы защиты литиевой батареи: модель: Длинный HX-4S-A01
Длинный размер: 72*17*3.0мм
Диапазон напряжения перезарядки: 4.25-4.35v±0
Диапазон напряжения перегрузки: 2,3-3,0 В±0,05 В
Верхний рабочий ток: 6-8A Рабочая температура: -40-- +50°C
Верхний предел мгновенного тока: 12A Условия хранения: -40-- +80°C
Статический ток: менее 30мкА
Эффективная жизнь: более 50 000 часов
Внутреннее сопротивление: менее 100 мОм
Защита от короткого замыкания: можно защитить, требуется зарядное напряжение восстановления: 16.8В-17В
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
