Комплект NE555 Чип Ding Dong дверной звонок NE555 Комплект дверных звонков Набор для изготовления цифровых дверных звонков DIY Комплект дверных звонков

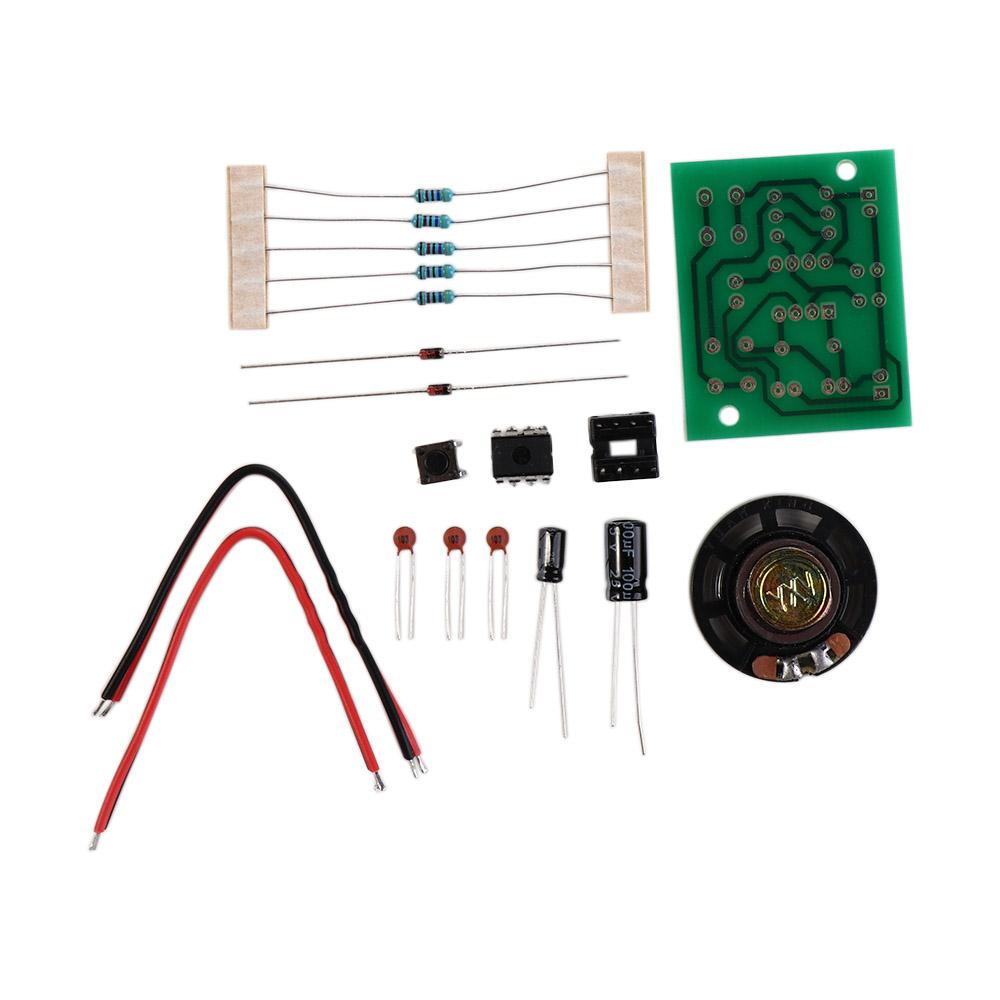

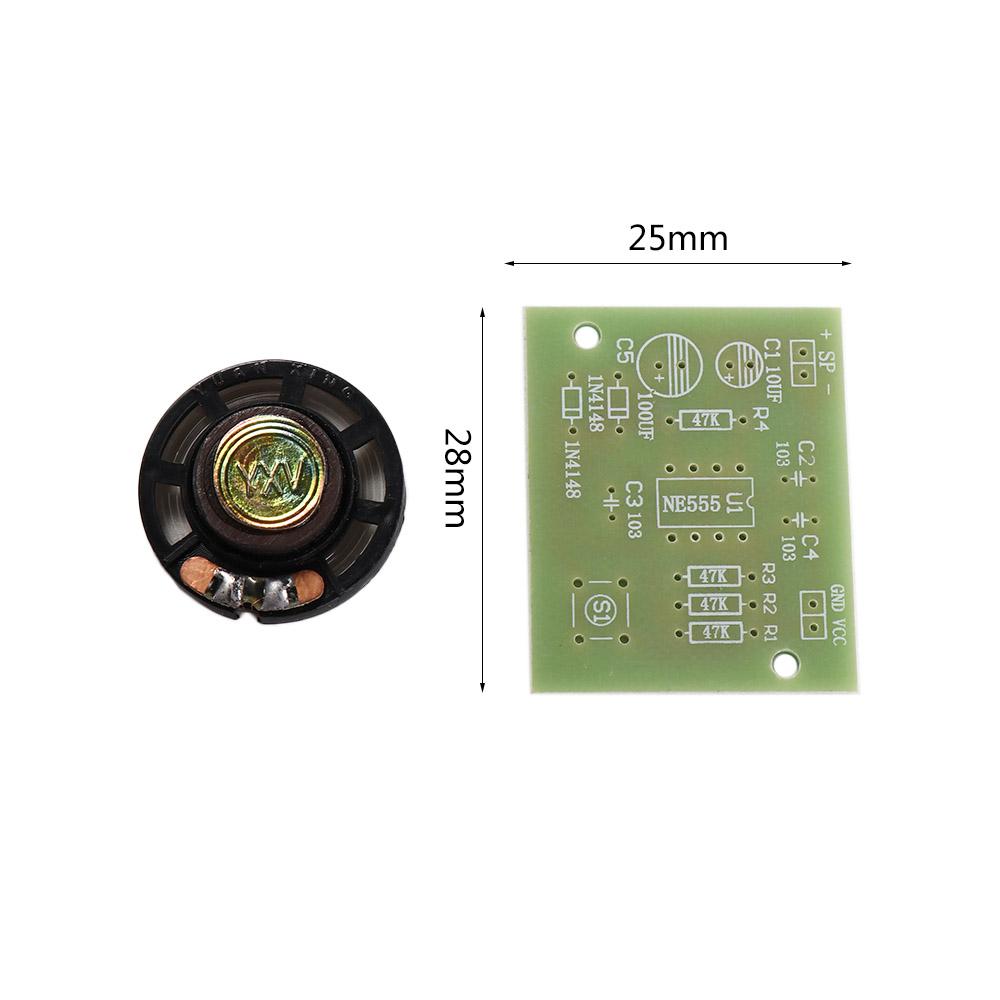

метка:да Имя пакета: Комплект дверного звонка NE555 Вес нетто: 15g В коплект входит:1 комплект дверного звонка NE555 Рабочее напряжение: 4,0-7,0 В цвет: бежевый Комплект рога: 8 Ом 0.25W Размер печатной платы: 28мм (L) *25мм (W) Имя пакета: Комплект дверного звонка NE555 Рабочее напряжение: 4,0-7,0 В Размер печатной платы: 43мм (L) *35мм (W) Комплект рога: 8 Ом 0.25W цвет: бежевый Вес нетто: 15g В коплект входит: 1 * 8 Ом 0.25W Хорн 2 * 100 мм красная линия 2 * 100 мм черная линия 1 * NE555 чип 1 * 8P IC блок Емкость 1 * 100UF 25V Емкость 1 * 10UF 25V 1 * 6 * 6 * 5 клавиш] 3 * 103 керамические конденсаторы Сопротивление 5 * 47K 2 * 1N4148

100% новый и высокое качество Ding dong doorbell switch s1 - это кнопочный переключатель на двери, без нажатия переключателя, емкость не может быть подключена, не перезаряжается, а емкостное напряжение 0 В, сброс был в состоянии низкого уровня, что приводит к тому, что динамик не работает. При закрытии переключателя s1, ток VCC через диод для зарядки конденсатора, делал его оба конца напряжением, и напряжение сброса также начинало постепенно повышаться. Когда напряжение емкости увеличивается до более высоких уровней, а именно сброс входного порта является высоким уровнем, запускается таймер, состоящий из сопротивления, емкости и диодного генератора, начинает работу, выходная частота для f1. При отключении выключателя s1, цепи сопротивления и емкости, конденсатор начал разряжаться. Одновременно состоящий из сопротивления, емкости и диода генератор начинает работу, выходная частота на '2 f.Восстановление низкого уровня сбрасывается, когда конденсатор разряжается, таймер перестает работать. При выходе динамика выходной ток сделает голос динамика. Выходная частота не одновременна, звук отличается. Эта схема имеет два вида разной частоты, поэтому динамик будет издавать \ ding \ \ dong \ два вида разных звуков.
