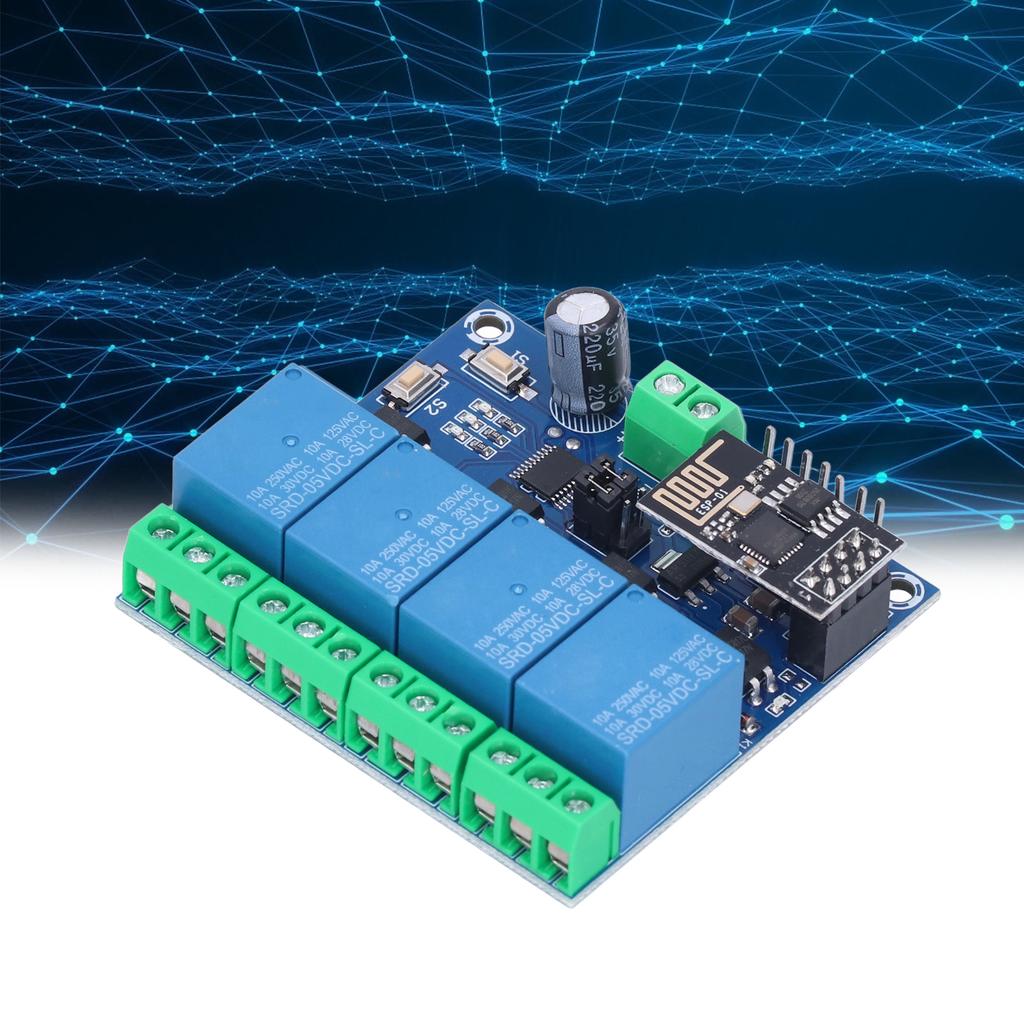

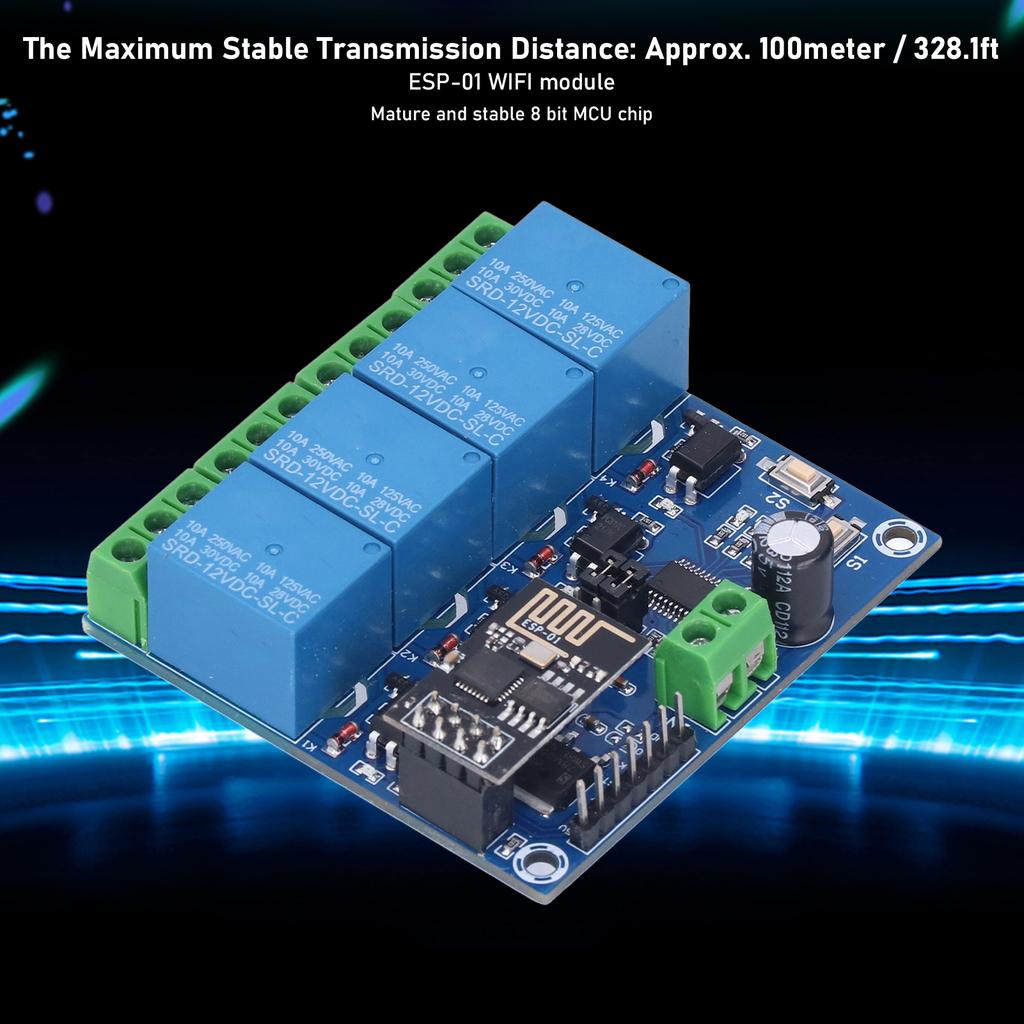

8-битный чип MCU: Модуль реле WIFI 8266 использует ‑01 в качестве WIFI-модуля, с зрелым и стабильным 8-битным микроконтроллером
Простой процесс настройки: Только простой процесс настройки может обеспечить беспроводное управление реле в локальной сети с использованием мобильного приложения, выбор режима на борту и индикатор рабочего состояния в реальном времени.

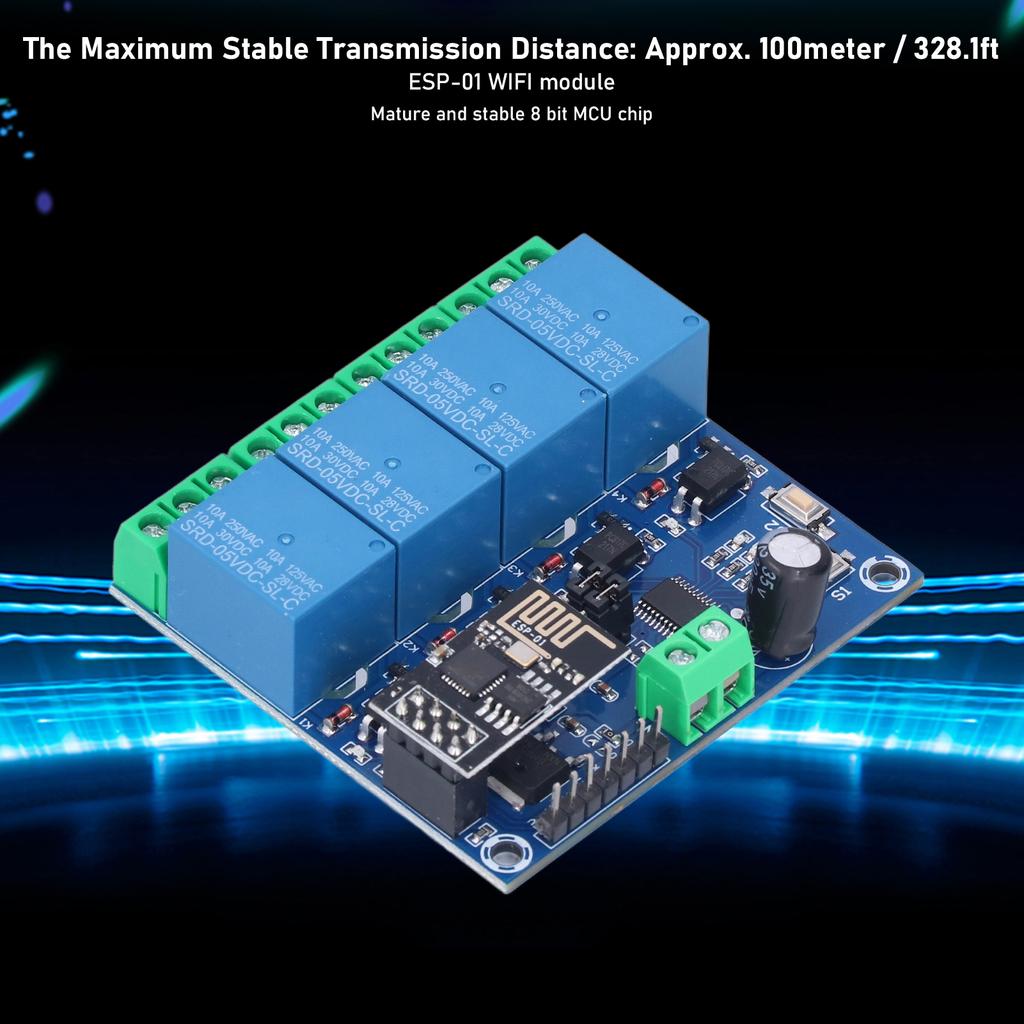

Максимум 100 метров : Максимальное стабильное расстояние составляет до 100 метров, когда мобильный телефон установлен на WIFI-модуле в открытой среде.

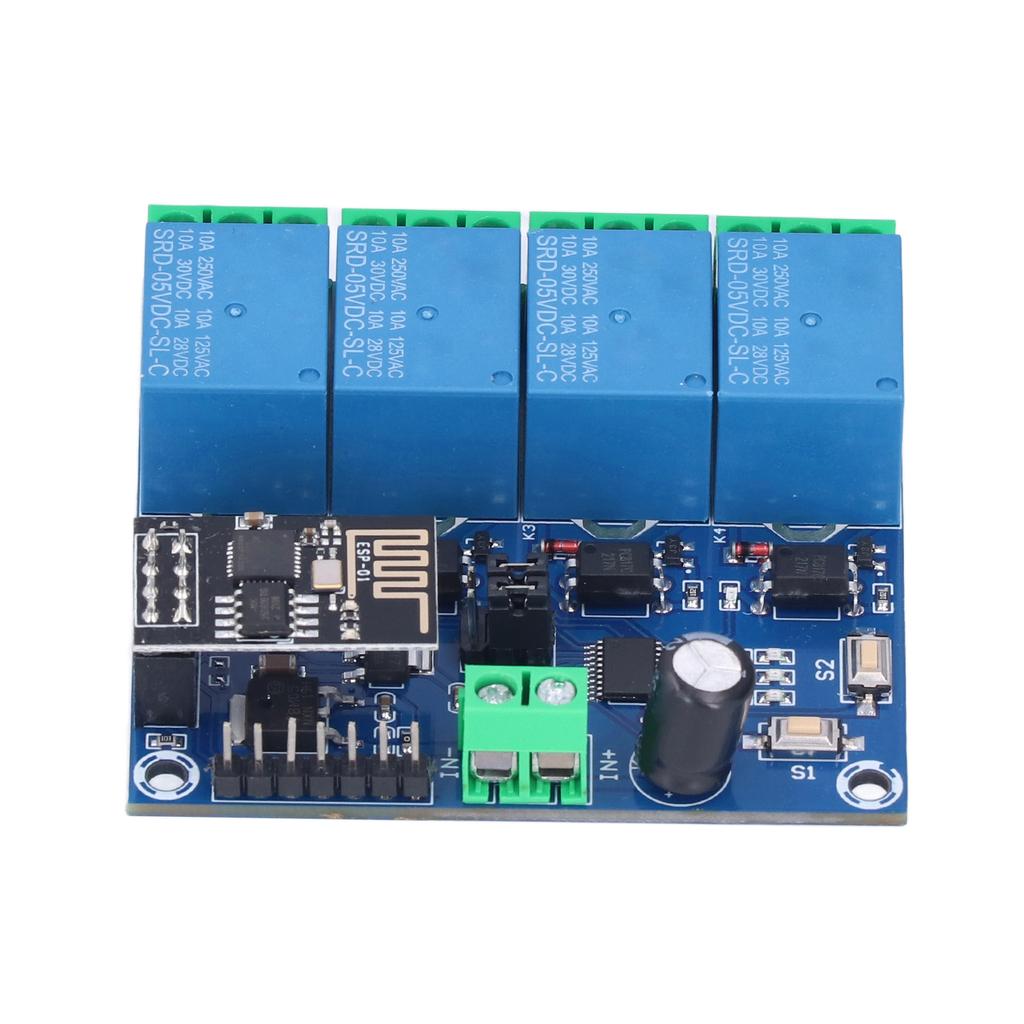

Тип объекта: Модуль реле WiFi
На борту: Высокопроизводительный микропроцессор и -01WIFI модуль
2 режимы работы:
Мобильный телефон установлен непосредственно на модуль Wi-Fi; мобильный телефон и модуль WIFI оба установлены на маршрутизаторе
Дополнительная функция: Может использоваться как USB-реле, когда -01 отсоединен
Расстояние:
Максимальное стабильное расстояние: приблизительно. 100 градусов Цельсия 328,1 фута
Когда модуль Wi-Fi и мобильный телефон одновременно подключены к маршрутизатору, расстояние зависит от силы сигнала маршрутизатора.
Скрытный: Интерфейс отладки UART и интерфейс загрузки программы MCU

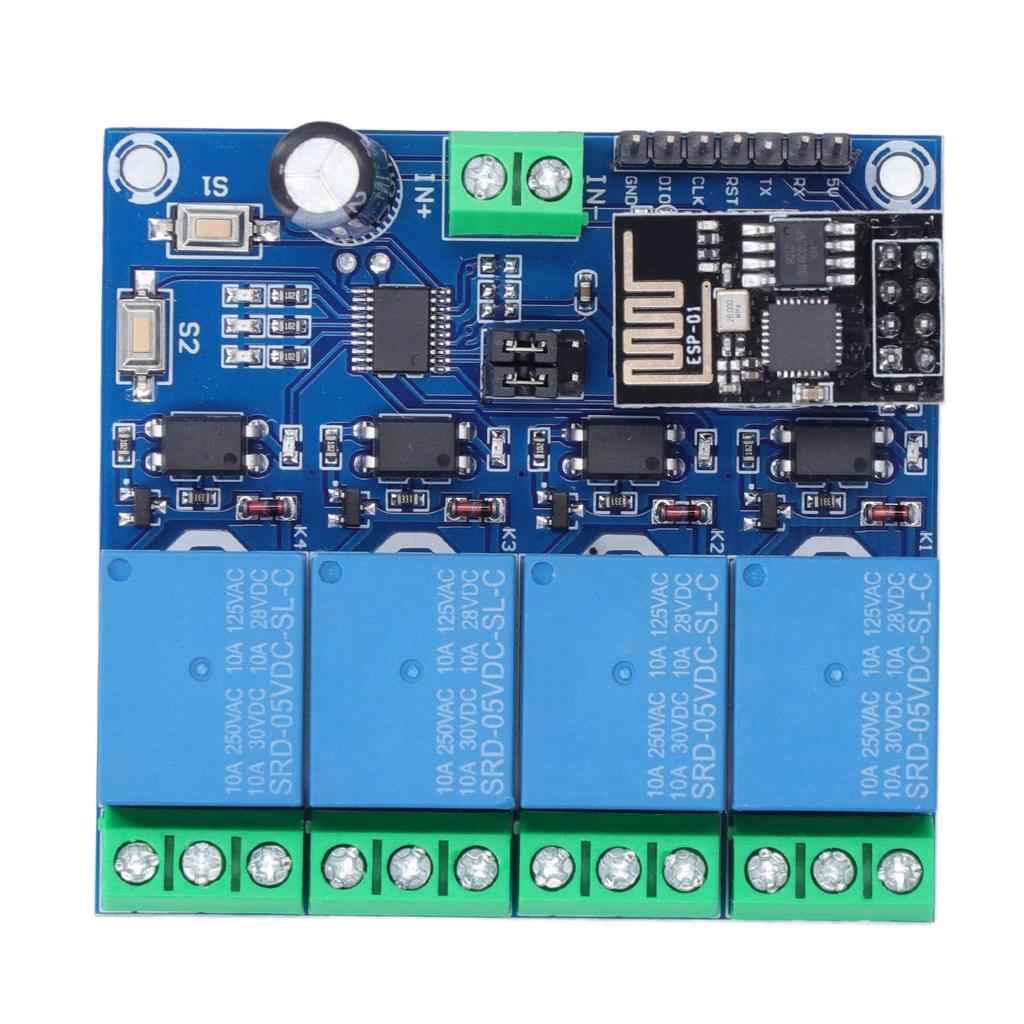

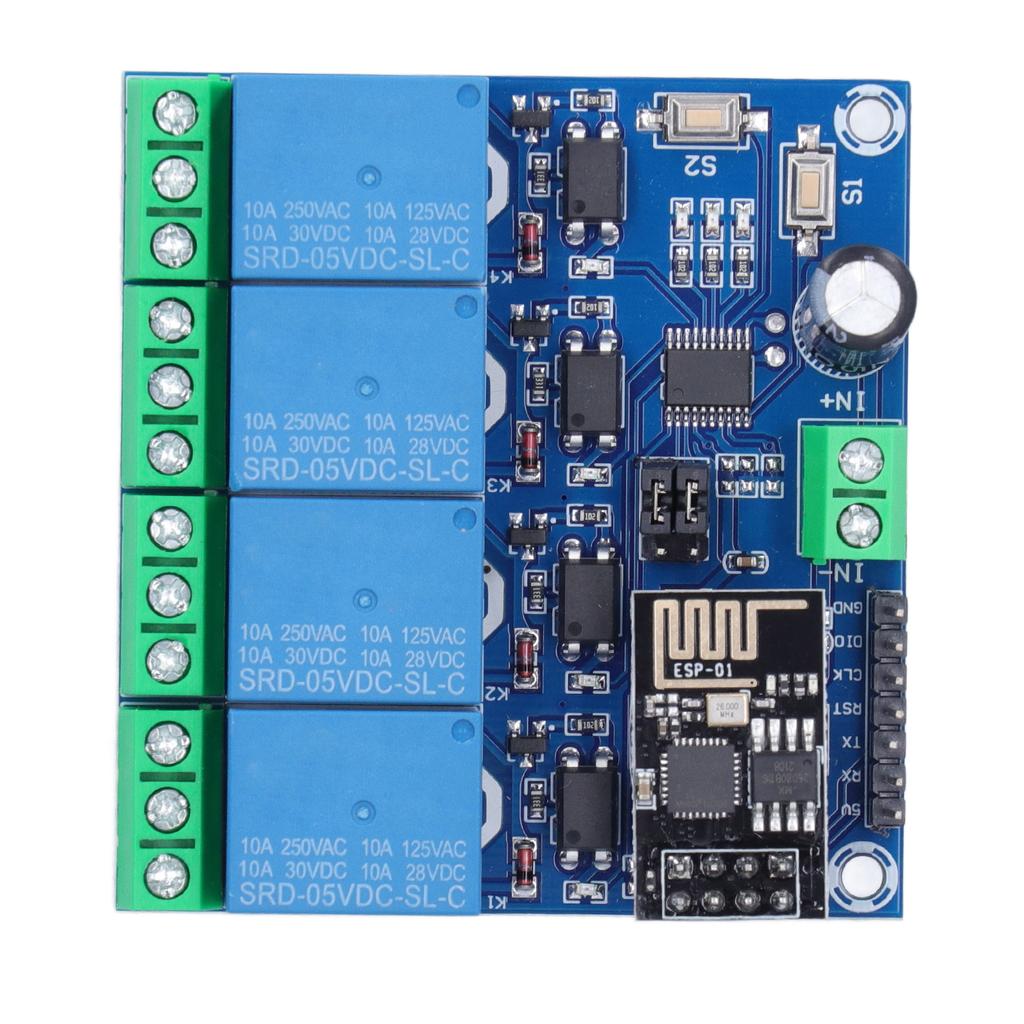

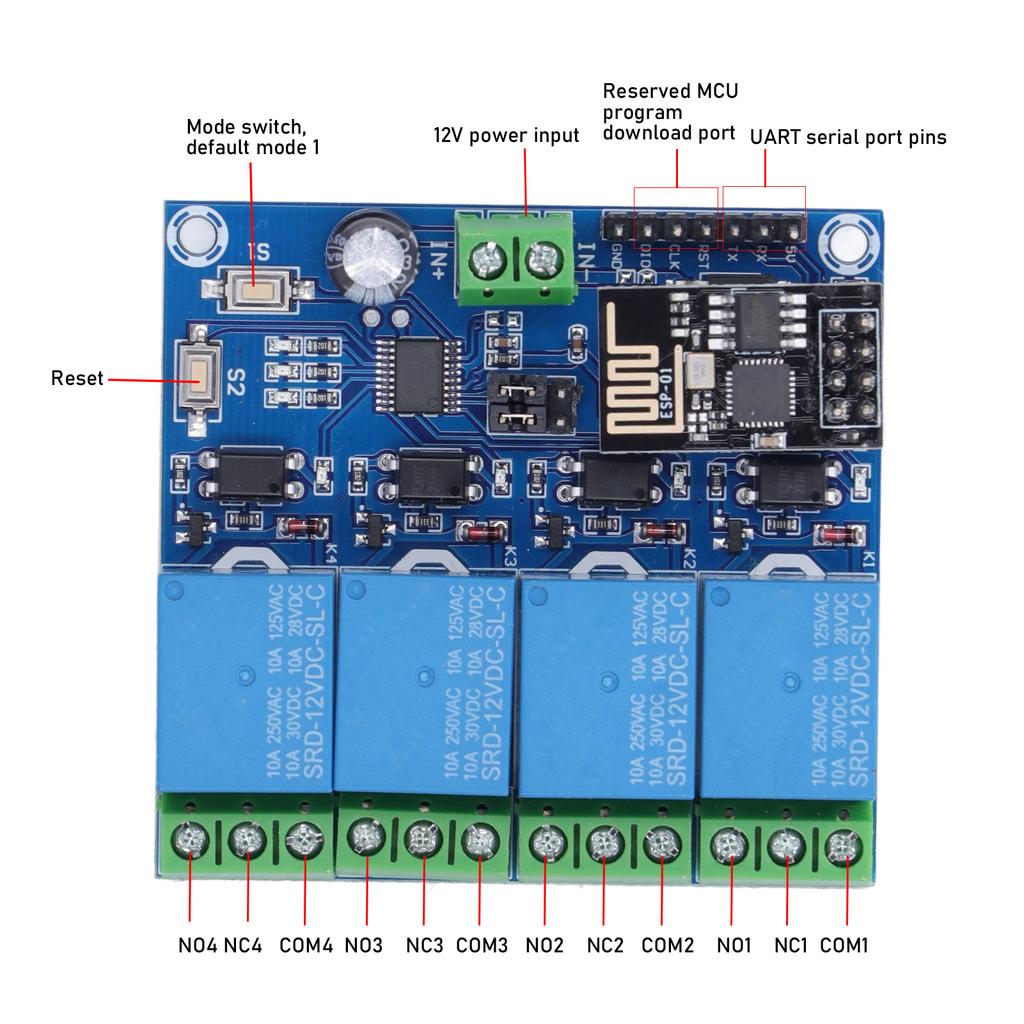

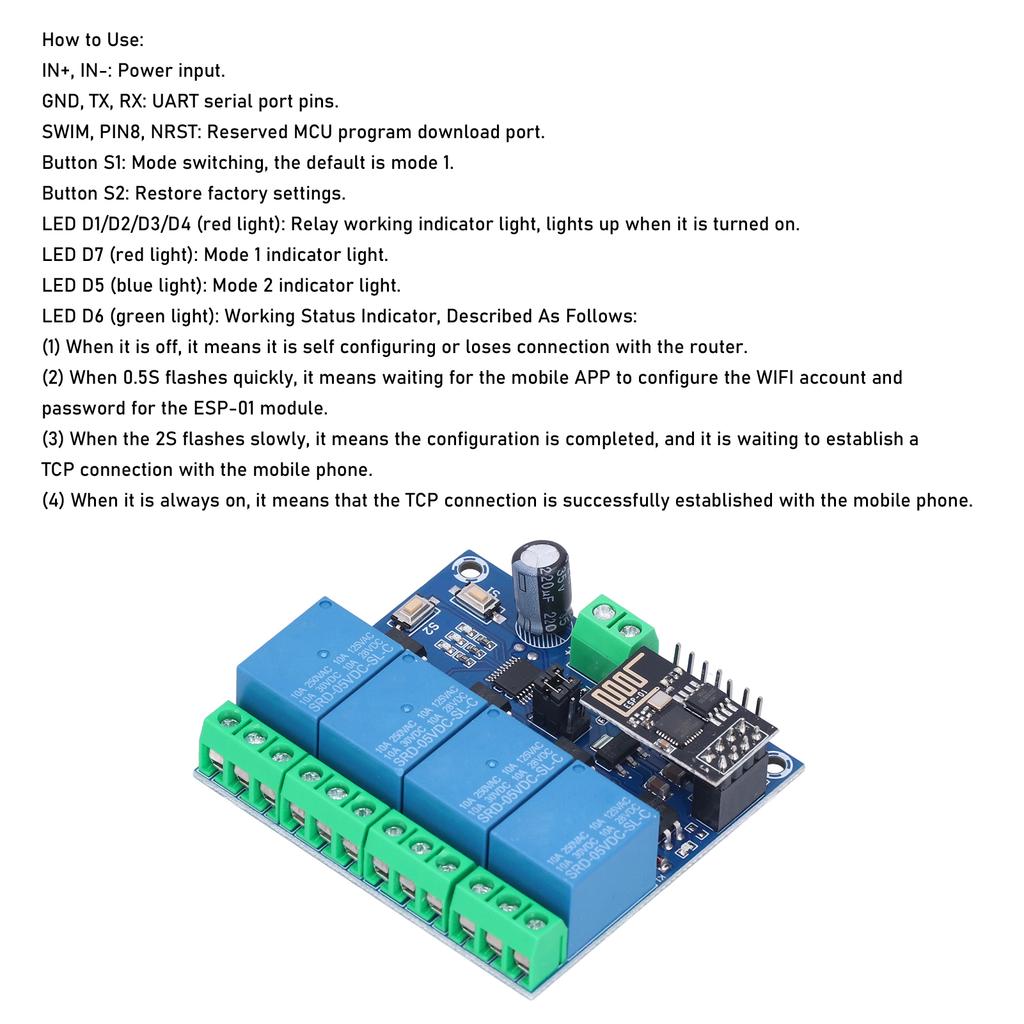

Как пользоваться:
В+, В-: Подводимая мощность.
Земля, Передача, : Контакты последовательного порта UART.
ПЛАВАНИЕ, PIN8, NRST: Зарезервированный порт загрузки программы MCU.
Кнопка S1: Режим ing, по умолчанию установлен режим 1.
Кнопка : заводские настройки.
Светодиод D1ГрадусCelsiyaD2ГрадусCelsiyaD3ГрадусCelsiyaD4 (красный свет): Световой индикатор работы реле, загорается при включении.
Светодиод D7 (красный свет): Световой индикатор режима 1.
Светодиод D5 (синий свет): Световой индикатор режима 2.
Светодиод D6 (зеленый свет): Индикатор рабочего состояния, описанный следующим образом:
(1) Когда он выключен, это означает, что он настраивается самостоятельно или теряет соединение с маршрутизатором.
(2) Когда 0.5S быстро мигает, это означает ожидание настройки учетной записи WIFI и пароля для модуля -01 через мобильное приложение.
(3) Когда 2S медленно мигает, это означает, что настройка завершена, и он ожидает установления соединения с мобильным телефоном.
(4) Когда он всегда включен, это означает, что соединение с мобильным телефоном установлено успешно.

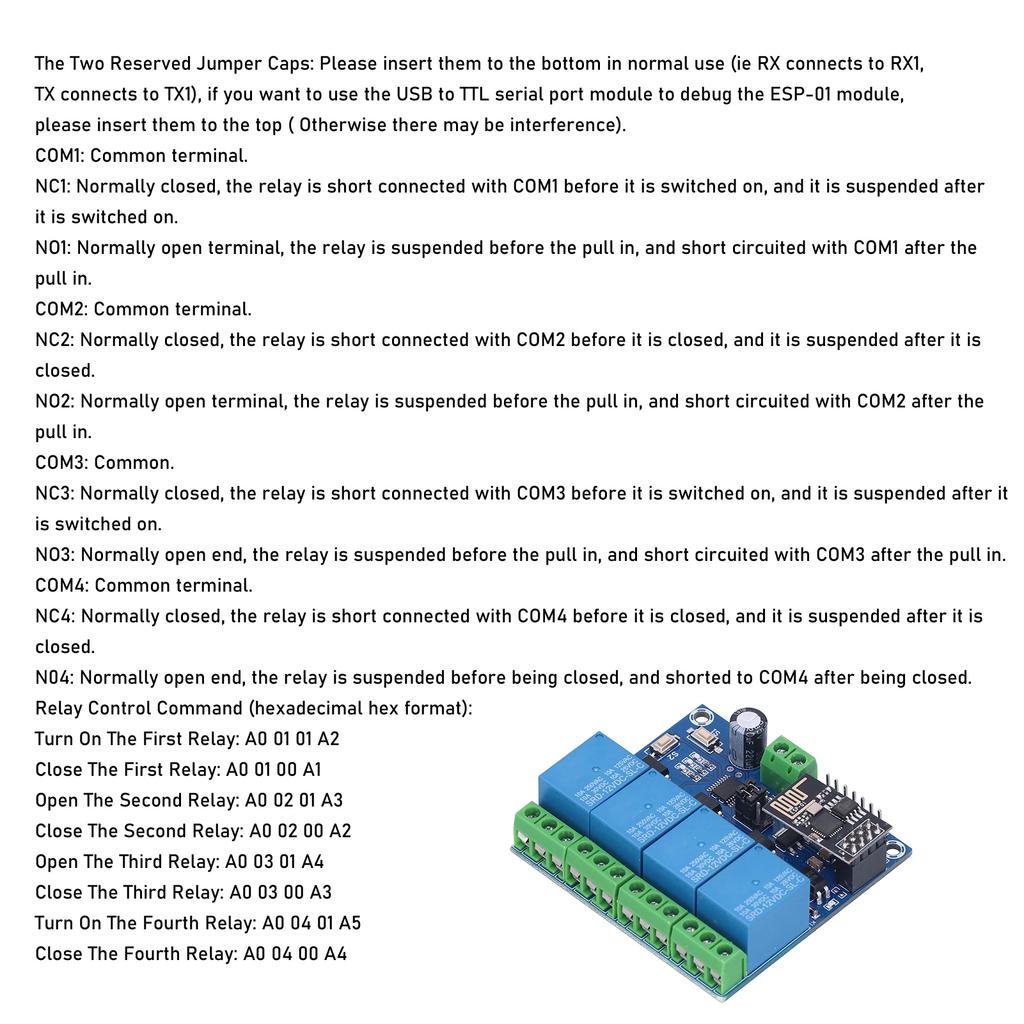

Два зарезервированных : Пожалуйста, вставьте их в нижнюю часть при нормальном использовании (т.е. подключается к 1, TX подключается к TX1), Если вы хотите использовать USB-to-TTL последовательный порт модуля для отладки модуля -01, пожалуйста, вставьте их в верхнюю часть ( В противном случае могут возникнуть помехи).
КОМ1: Общий терминал.
NC1: В обычном закрытом состоянии реле замыкается с COM1 до того, как оно будет , и размыкается после того, как оно будет .
№1: Обычно разомкнутая клемма, реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM1 после втягивания.
КОМ2: Общий терминал.
MCQ: Нормально замкнутое реле замыкается на короткое замыкание с COM2 до его замыкания и приостанавливается после замыкания.
NO2: Обычно разомкнутая клемма, реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM2 после втягивания.
КОМ3: Общий.
NC3: Обычно замкнутое реле коротко замыкается с COM3 перед тем, как оно будет , и размыкается после того, как оно будет .
№ 3: Обычно с разомкнутым концом реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM3 после втягивания.
КОМ4: Общий терминал.
НК4: Обычно замкнутое реле коротко подключено к COM4 до его замыкания и приостанавливается после его закрытия.
Н04: Обычно с разомкнутым концом реле подвешивается перед замыканием и замыкается на COM4 после замыкания.
Реле управления (шестнадцатеричный шестнадцатеричный формат):
Включите первое реле: А0 01 01 А2
Закрыть первую эстафету: А0 01 00 А1
Открыть вторую эстафету: A0 02 01
Закрыть вторую эстафету: А0 02 00 А2
Разомкнуть третью эстафету: A0 03 01
Закрыть третью эстафету: A0 03 00
Включите четвертое реле: A0 04 01
Закрыть четвертую эстафету: A0 04 00
