Характерная черта:
1. 8-битный чип MCU: Модуль реле WIFI ESP8266 использует ESP?01 в качестве модуля WIFI, с зрелым и стабильным 8-битным чипом MCU
2. Простой процесс настройки: Только простой процесс настройки может реализовать беспроводное управление реле в локальной сети с помощью приложения для мобильного телефона, выбора бортового режима и индикатора рабочего состояния в реальном времени
3. Максимальная передача 100 метров: Максимальное стабильное расстояние передачи составляет до 100 метров, когда мобильный телефон установлен на модуле WIFI на открытом воздухе
4. Выключение питания памяти: Использовать технологию Smartconfig для завершения конфигурации учетной записи и пароля ESP?01 Модуль WIFI в мобильном приложении, и настроенная учетная запись и пароль имеют функцию памяти при отключении питания
5. Короткое время отклика: Встроенное реле 10А250В переменного тока, 10А30В постоянного тока, может активироваться непрерывно 100 000 раз, с диодной защитой от выбросов, обеспечивает короткое время отклика
Технические характеристики:

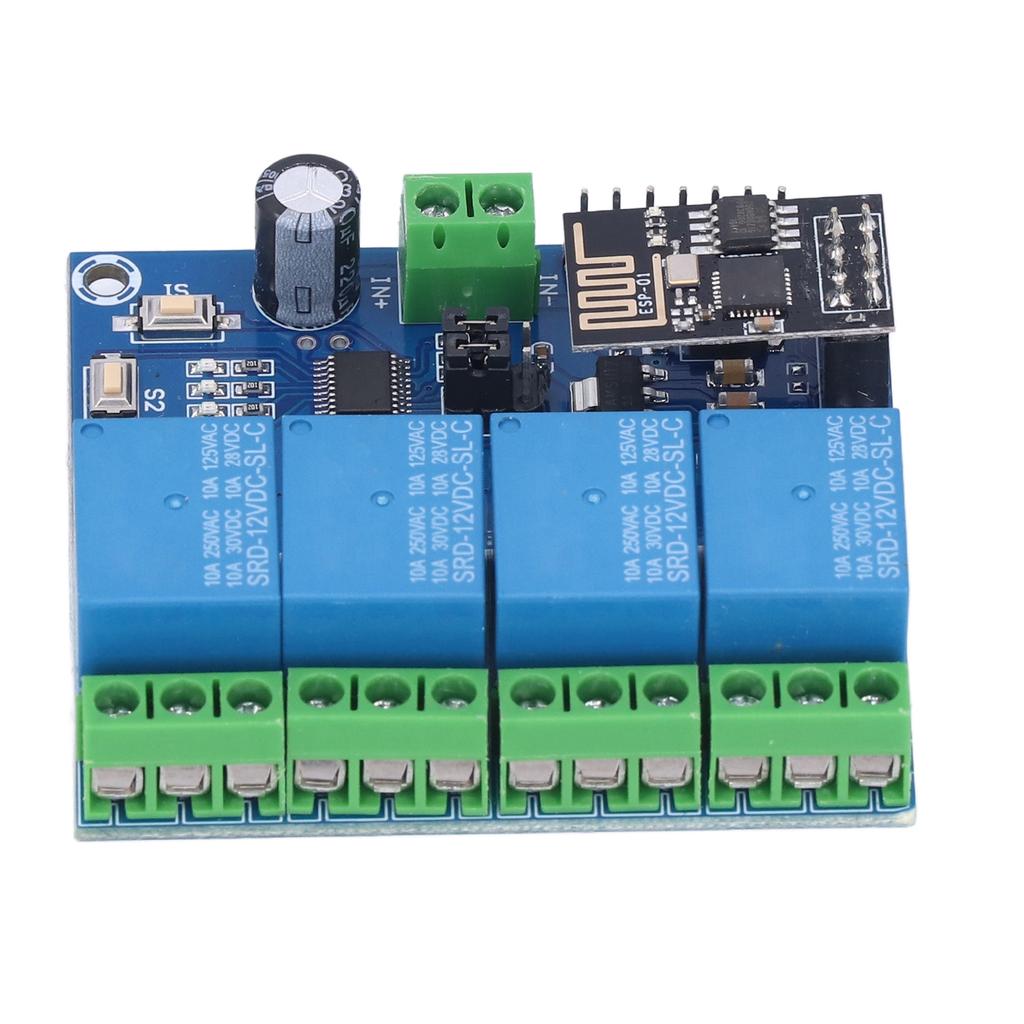

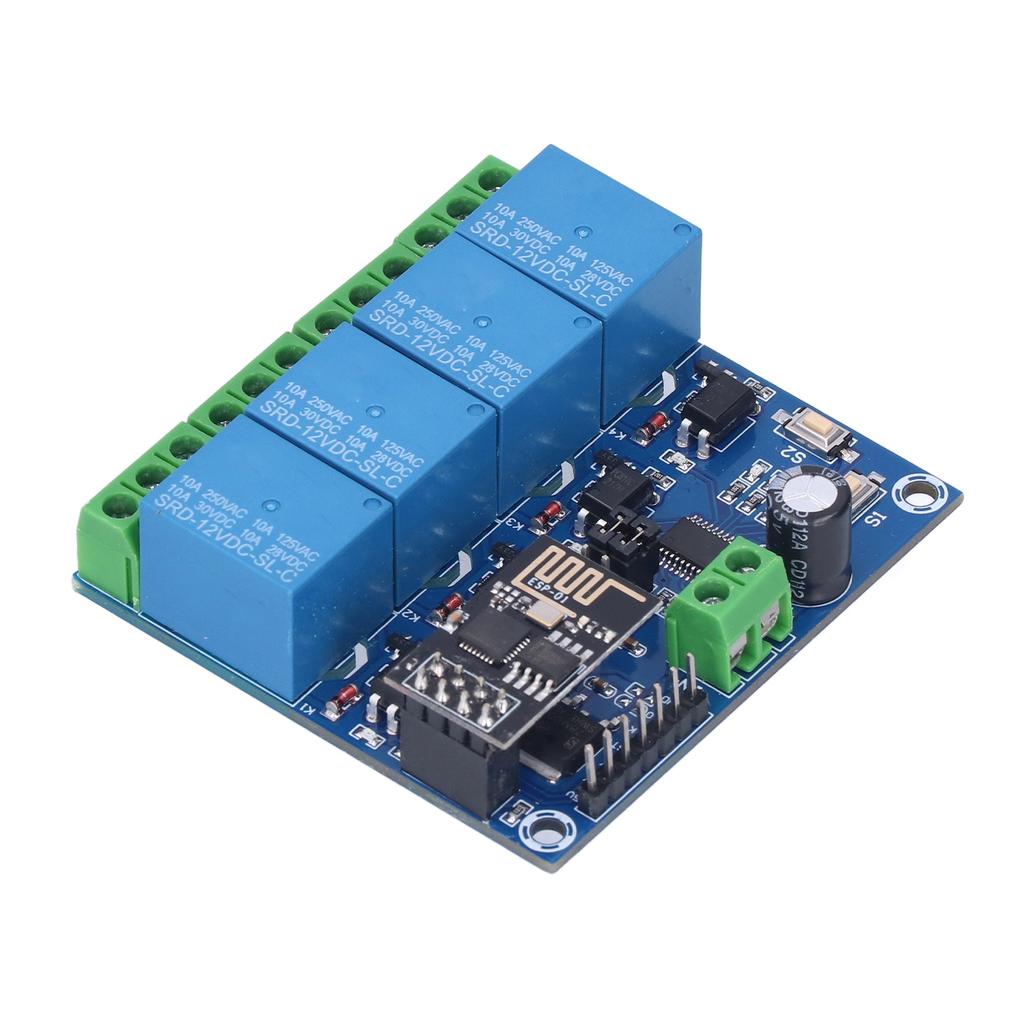

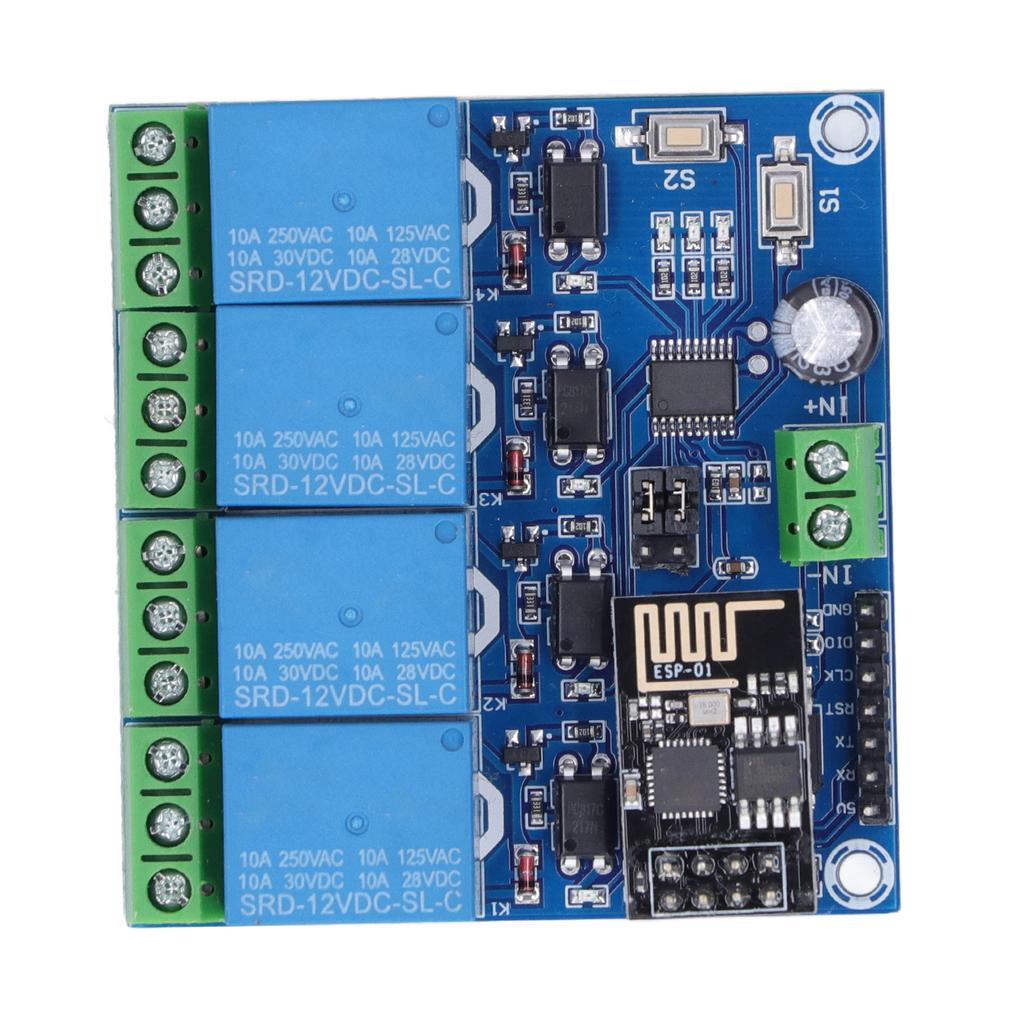

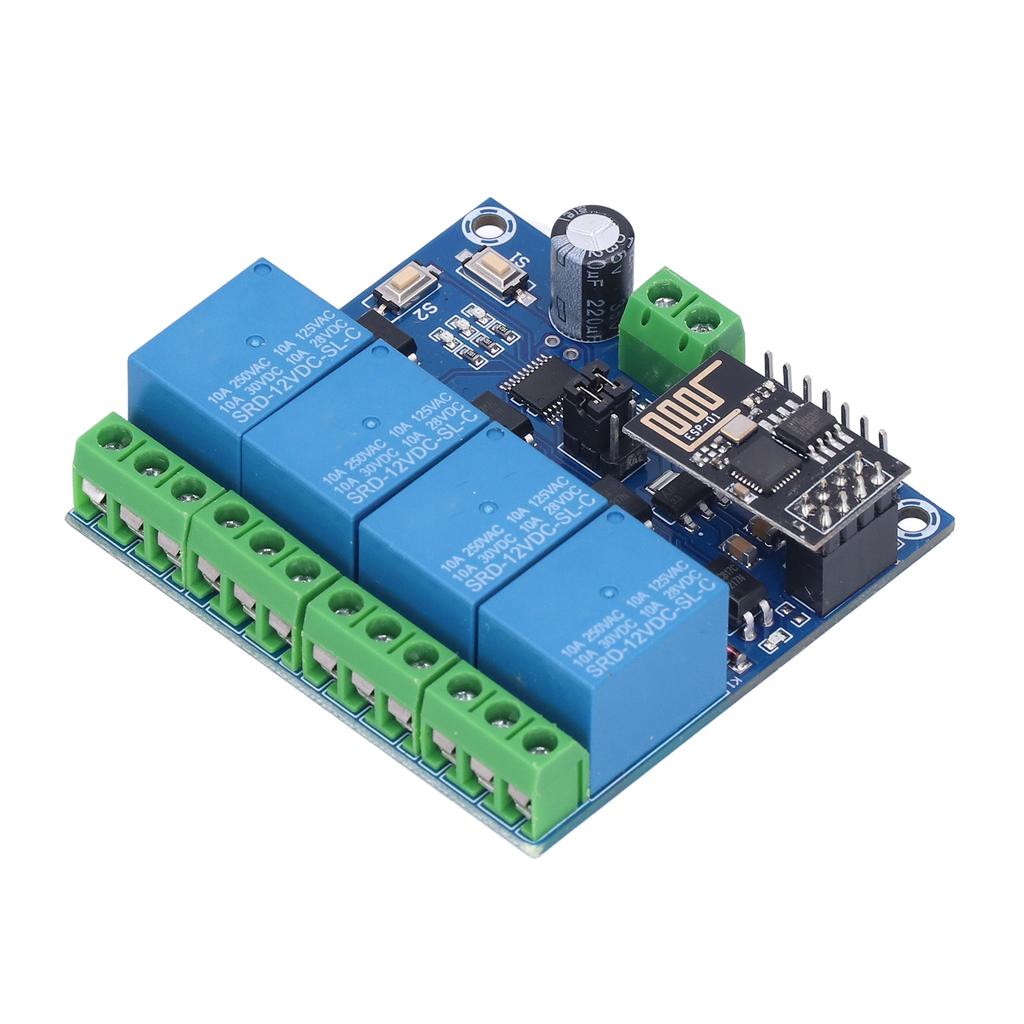

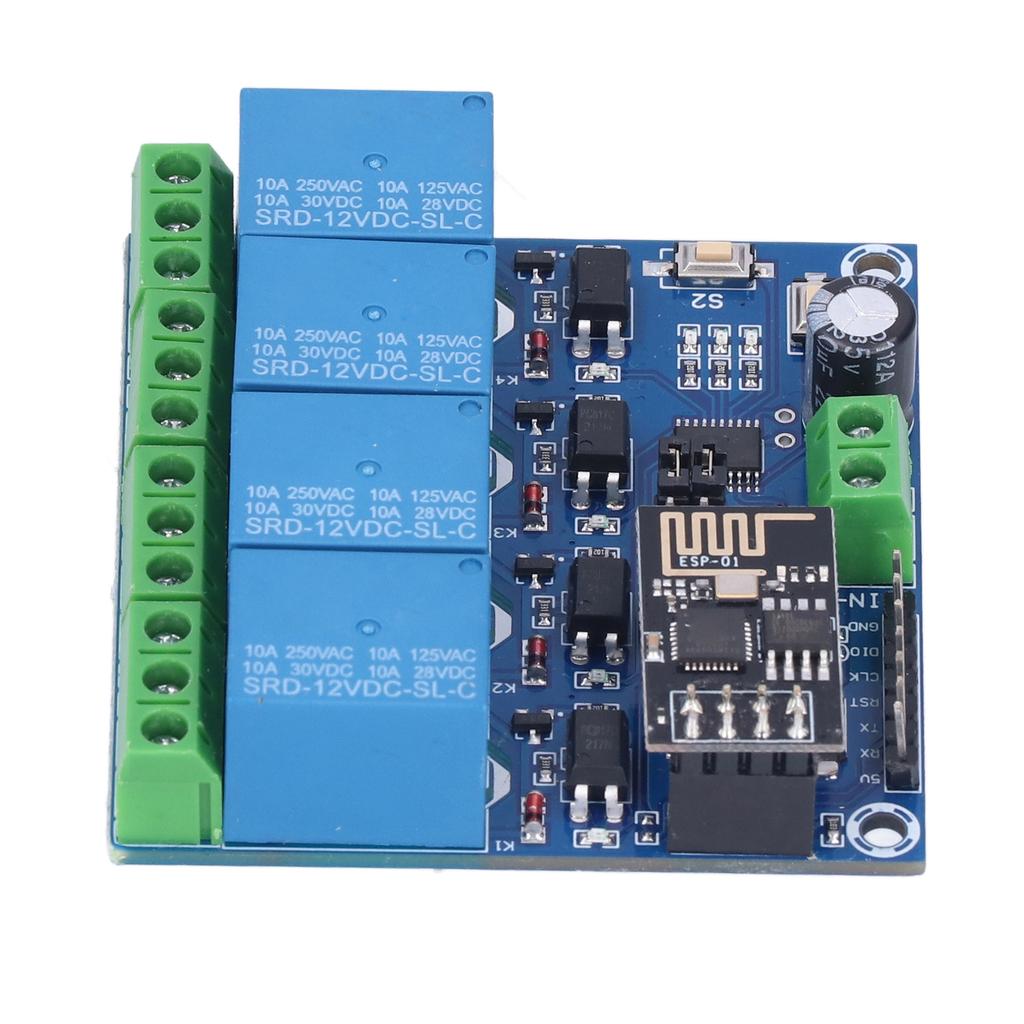

Тип объекта: Модуль реле WiFi
На борту: Высокопроизводительный микропроцессор и модуль ESP01WIFI
2 режимы работы:
Мобильный телефон установлен непосредственно на модуль Wi-Fi; мобильный телефон и модуль WIFI оба установлены на маршрутизаторе
Дополнительная функция: Может использоваться как USB-реле при отключении ESP01
Расстояние передачи:
Максимальная стабильная дальность передачи: приблизительно. 100 метров 328,1 футов
Когда модуль WIFI и мобильный телефон установлены на маршрутизаторе одновременно, дальность передачи зависит от уровня сигнала маршрутизатора
Скрытный: Интерфейс отладки UART и интерфейс загрузки программы MCU
Как пользоваться:
В+, В: Подводимая мощность.
GND, TX, RX: Контакты последовательного порта UART.
ПЛАВАНИЕ, PIN8, NRST: Зарезервированный порт загрузки программы MCU.
Кнопка S1: Переключение режимов, по умолчанию режим 1.
Кнопка S2: Восстановление заводских настроек.
Светодиоды D1D2D3D4 (красный свет): Световой индикатор работы реле, загорается при включении.
Светодиод D7 (красный свет): Световой индикатор режима 1.
Светодиод D5 (синий свет): Световой индикатор режима 2.
Светодиод D6 (зеленый свет): Индикатор рабочего состояния, описанный следующим образом:
(1) Когда он выключен, это означает, что он настраивается самостоятельно или теряет соединение с маршрутизатором.
(2) Когда 0.5S быстро мигает, это означает ожидание мобильного приложения для настройки учетной записи и пароля WIFI для модуля ESP01.
(3) Когда 2S медленно мигает, это означает, что настройка завершена, и он ожидает установления TCP-соединения с мобильным телефоном.
(4) Когда он всегда включен, это означает, что TCP-соединение с мобильным телефоном успешно установлено.
Две зарезервированные колпачки для перемычек: Пожалуйста, вставьте их в нижнюю часть при нормальном использовании (т.е. RX подключается к RX1, TX подключается к TX1), если вы хотите использовать модуль последовательного порта USB-TTL для отладки модуля ESP01, пожалуйста, вставьте их сверху ( В противном случае могут возникнуть помехи).
КОМ1: Общий терминал.
NC1: Нормально замкнутое реле коротко подключено к COM1 до включения и приостанавливается после включения.
№1: Обычно разомкнутая клемма, реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM1 после втягивания.
КОМ2: Общий терминал.
MCQ: Нормально замкнутое реле замыкается на короткое замыкание с COM2 до его замыкания и приостанавливается после замыкания.
NO2: Обычно разомкнутая клемма, реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM2 после втягивания.
КОМ3: Общий.
NC3: Обычно замкнутое, реле коротко подключено к COM3 перед включением и приостанавливается после включения.
№ 3: Обычно с разомкнутым концом реле подвешивается перед втягиванием и замыкается на короткое замыкание с помощью COM3 после втягивания.
КОМ4: Общий терминал.
НК4: Обычно замкнутое реле коротко подключено к COM4 до его замыкания и приостанавливается после его закрытия.
Н04: Обычно с разомкнутым концом реле подвешивается перед замыканием и замыкается на COM4 после замыкания.
Команда управления реле (шестнадцатеричный шестнадцатеричный формат):
Включите первое реле: А0 01 01 А2
Закрыть первую эстафету: А0 01 00 А1
Открыть вторую эстафету: А0 02 01 А3
Закрыть вторую эстафету: А0 02 00 А2
Разомкнуть третью эстафету: А0 03 01 А4
Закрыть третью эстафету: А0 03 00 А3
Включите четвертое реле: А0 04 01 А5
Закрыть четвертую эстафету: A0 04 00 A4.
Список пакетов:
1 х WiFi модуль реле
уведомление:
В настоящее время модуль поддерживает только систему Android, не систему iOS. 8-битный чип микроконтроллера: Модуль реле WIFI ESP8266 использует ESP?01 в качестве модуля WIFI, с зрелым и стабильным 8-битным чипом MCU
Простой процесс настройки: Только простой процесс настройки может реализовать беспроводное управление реле в локальной сети с помощью приложения для мобильного телефона, выбора бортового режима и индикатора рабочего состояния в реальном времени
Максимальная передача 100 метров: Максимальное стабильное расстояние передачи составляет до 100 метров, когда мобильный телефон установлен на модуле WIFI на открытом воздухе
Выключение питания памяти: Использовать технологию Smartconfig для завершения конфигурации учетной записи и пароля ESP?01 Модуль WIFI в мобильном приложении, и настроенная учетная запись и пароль имеют функцию памяти при отключении питания
Короткое время отклика: Встроенное реле 10А250В переменного тока, 10А30В постоянного тока, может активироваться непрерывно 100 000 раз, с диодной защитой от выбросов, обеспечивает короткое время отклика
