FX-AUDIO- FX-502J [Черный] Интегральный усилитель 50 Вт x 2 канала с TPA3116

Этот продукт представляет собой интегрированный усилитель, оснащенный цифровым усилителем на микросхеме Texas Instruments "TPA3116", обеспечивающим максимальную стереофоническую выходную мощность 50 Вт x 2 канала.

Благодаря высококачественному дизайну схемы и печатной плате, он обеспечивает как высокую выходную мощность, так и высокое разрешение звука по доступной цене.

В схеме предварительного усиления используется высокопроизводительный аудиооперационный усилитель от Texas Instruments "NE5532". (Тип гнезда DIP), позволяя опытным пользователям наслаждаться настройкой звука путем замены операционного усилителя!

【Характеристики продукта】 ■ Улучшенное качество звука благодаря художественному оформлению Низкий уровень шума и высокая степень разделения достигаются за счет схемотехнической разработки и создания дизайна, основанных на уникальных ноу-хау.

■ Схема предусилителя на операционном усилителе Использует аудио операционный усилитель Texas Instruments "NE5532" (Тип гнезда DIP).

Качество звука регулируется на этапе предварительного усиления перед микросхемой усилителя мощности, что позволяет опытным пользователям наслаждаться настройкой звука путем замены операционного усилителя!

*Замена операционного усилителя не покрывается гарантией.

*Напряжение питания ОУ ≈ Напряжение питания

■ Активный фильтр, установленный в источнике питания микросхемы ОУ В цепь питания операционного усилителя встроен активный фильтр для улучшения качества звука путем подачи чистого питания.

■ Конструкция для раскрытия потенциала микросхемы цифрового усилителя и улучшения качества звука Четыре электролитических конденсатора расположены вокруг микросхемы цифрового усилителя «TPA3116» для улучшения разделения каналов (левый/правый) и достижения чистого звука высокого разрешения. В качестве разделительных конденсаторов используются конденсаторы с низким ЭПС и низким импедансом от японского производителя.

■ Выбор компонентов для выходного фильтра ИС В качестве дросселей используются силовые индукторы TDK. Многослойные металлизированные пленочные конденсаторы PPS Panasonic серии ECHU используются в выходном фильтре для подавления резкости в качестве звука и достижения чистого звучания. Также используются другие пленочные конденсаторы, которые превосходят по улучшению качества звука.

■ Выбор компонентов для входных разделительных конденсаторов Конденсаторы на 85 градусов используются в качестве входных разделительных конденсаторов для операционного усилителя предварительной ступени. Пленочные конденсаторы TDK EPCOS используются в качестве входных разделительных конденсаторов для микросхемы цифрового усилителя.

■Схема подавления щелчков, управляемая микроконтроллером Контролируя задержку выходного сигнала во время запуска микросхемы усилителя мощности с помощью программы микроконтроллера, подавляются щелчки, при этом устраняется необходимость в реле управления выходом.

【Примечания】 ・В комплект этого продукта не входит блок питания. Для использования необходим адаптер переменного тока.

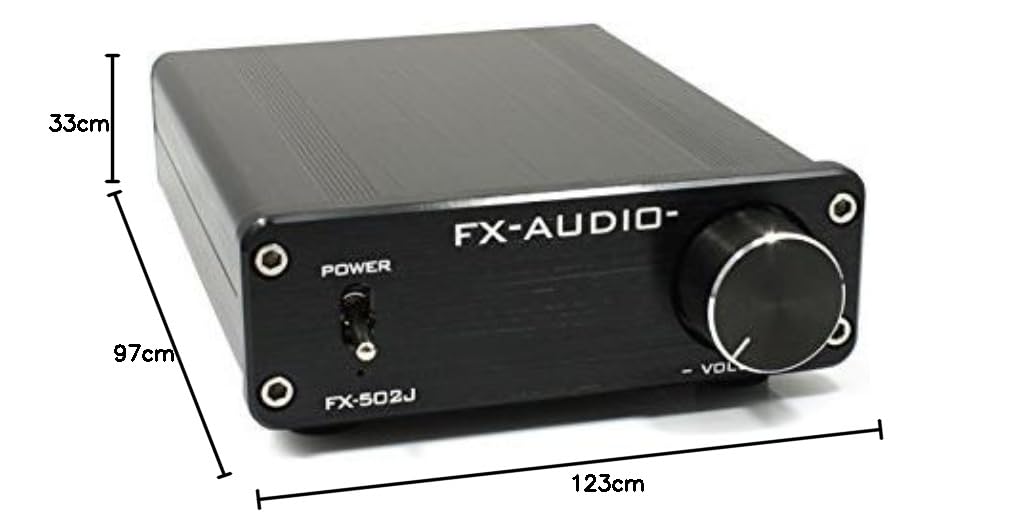

【Характеристики продукта】 цвет: черный Срок гарантии на продукт: 6 месяцев с даты покупки Максимальная мощность: 50 Вт + 50 Вт / Совместимые колонки: от 4 Ом до 16 Ом Выходные терминалы: 2-канальный стереовыход на динамики (Позолоченные клеммы для динамиков, совместимые с банановыми разъемами) Входные клеммы: Стереоклемы RCA Цифровая микросхема усилителя: Техасские инструменты TPA3116 функция: Функция предотвращения хлопков (Метод отложенного приглушения, управляемый микроконтроллером) Источник питания: Постоянный ток 12-24 В, Мощность 2 А или выше (Рекомендуется 4А или выше) *Блок питания продается отдельно Разъем питания: Разъем питания постоянного тока, внешний диаметр 5,5 мм, внутренний диаметр 2,5 мм (центр положительный) аксессуары: Простая инструкция по эксплуатации Габаритные размеры: Высота 33 мм x Ширина 97 мм x Глубина 123 мм (без учета выступов) Вес: 357g

*Технические характеристики и дизайн могут быть изменены без предварительного уведомления в связи с усовершенствованиями и т.п.

Требуется адаптер переменного тока (продано отдельно) DC 12-24V/2A DC разъем 5.5мм x 2.5мм (центр положительный) Оснащен TPA3116 Улучшенное качество звука благодаря художественному оформлению Развязывающий конденсатор большой емкости для блока питания Активный фильтр, установленный в источнике питания микросхемы операционного усилителя
