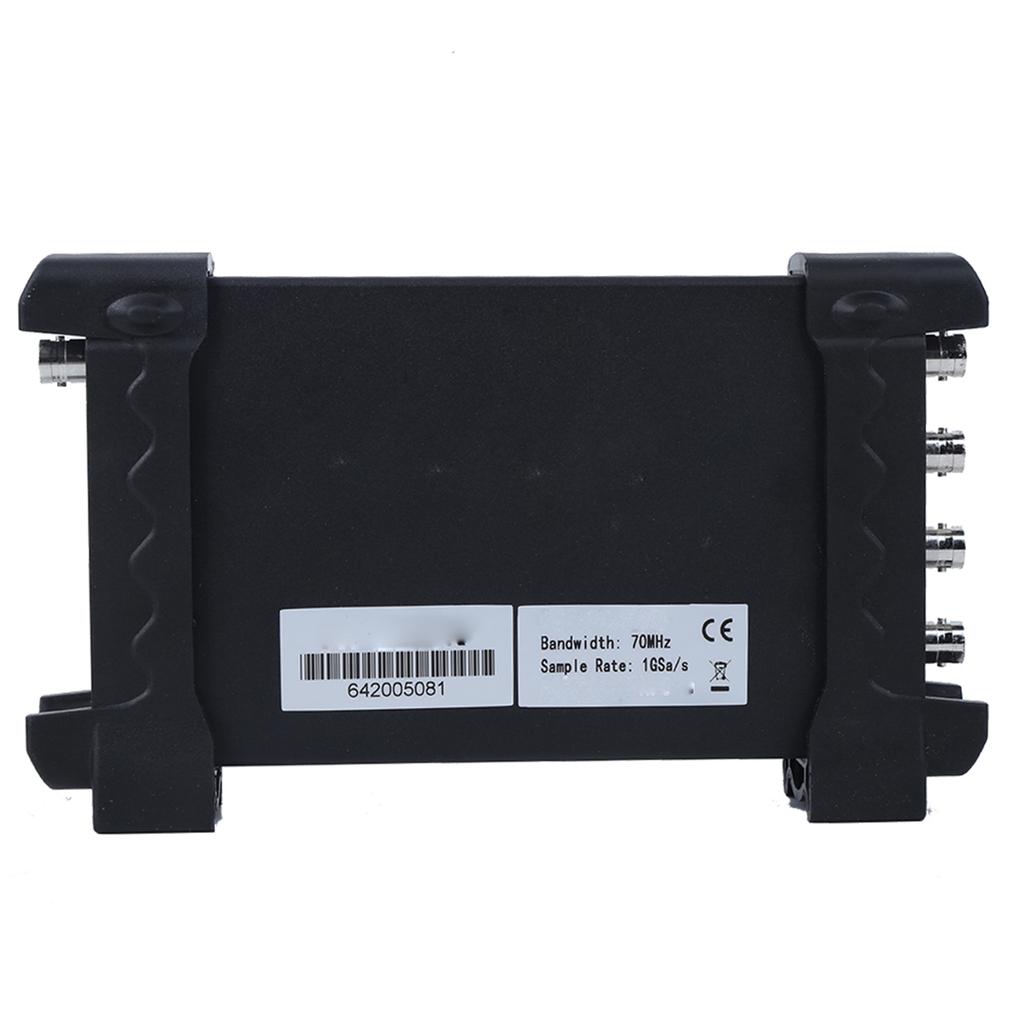

Характеристики:
4CH
осциллограф и генератор сигналов произвольной формы.
В
производительность этой модели может быть даже лучше, чем производительность
настольный осциллограф. Он имеет 4 независимых аналоговых канала, 1 Гвыб/с
частота дискретизации в реальном времени, входная чувствительность 2 мВ - 10 В/деление, и
полоса пропускания 70 МГц 100 МГц 200 МГц 250 МГц.
Пройдено/Не пройдено
тест, находчивая функция триггера, динамическое отслеживание курсора, форма сигнала
функция записи и воспроизведения. Интерфейс работы похож на настольный
лучший осциллограф, прост в эксплуатации, высокая производительность по соотношению цена/качество.
USB2.0
Интерфейс, устройство plug and play.
Хорошо
механическая конструкция с небольшим размером, которая удобна для переноски. Внешнее
корпус изготовлен из анодированного алюминия. Обладает большой термостойкостью и
абразивная стойкость с красивым внешним видом. Твердость алюминия
Поверхность сплава значительно улучшена.
Подходит для
портативные компьютеры, планшетные ПК и ремонт, наладка производственной линии.
Подходит для использования в командировках.
программное обеспечение
поддержка: для Windows 10, для Windows 8, для Windows 7.
Форма сигнала
Данные могут быть выведены в форматах EXCEL, BMP, JPG по категориям времени и напряжения..
Более 20
виды функций автоматического измерения, функция проверки ПРОЙДЕН / НЕ ПРОЙДЕН, подходит для
инженерное применение.
Форма волны
усреднение, послесвечение, контроль легкости, реверс, сложение, вычитание, умножение,
делить, дисплей X Y.
Спектр БПФ
анализатор.
Один компьютер
может подключаться к нескольким осциллографам, расширять номер канала
без труда.
USBXI
стандартный интерфейс, легко вставляется в корпус USBXI для создания
сборка инструмента.
Предоставлять
библиотека вторичной разработки.
Характеристики:
Осциллограф
модель
6074БД
Пропускная способность
70МГц
Канал
4CH
Частота дискретизации в реальном времени
1 Гвыб/с
Глубина памяти
64К
Точность базы времени
+ 50ppm
Диапазон временной базы
2ns div 1000s div (1 2 4 последовательности)
Входное сопротивление
1 М Ом 25 пФ
Входная чувствительность
2мВ/дел 10В/дел
Вертикальное разрешение
8bit
Диапазон вертикального смещения
2 мВ 10 В на деление @ зонд x1;
20 мВ 100 В деление @ зонд x10
200 мВ 1000 В деление @ зонд x100;
2В 10000В деление @ x1000 зонд
Точность усиления постоянного тока
+ 3 процента
Пропускная способность
20МГц
Режим триггера
Edge, Пульс, Видео, Альтернатива
Источник триггера
СН1, СН2, СН3,СН4
Процесс сигнала формы сигнала
+, ,x, ,БПФ, Обратный
Измерение курсоров
Крест, Трассировка, Горизонтальная, Вертикальная
Автоматическое измерение
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot,
Превышение, Частота, Период, Время нарастания, Время падения, Положительная ширина, Отрицательный
Ширина, рабочий цикл
Режим генератора сигналов произвольной формы
Частота формы сигнала
DC 25 МГц
DAC
2K 200 МГц регулируемый
Частотное разрешение
0.10процент
Канал
1-канальный выход сигнала
Глубина формы сигнала
2КСа
Вертикальное разрешение
12 бит
Стабильность частоты
<30 стр/мин
Амплитуда волны
+ Максимум 3,5 В
Выходное сопротивление
50 Ом
Выходной ток
50 мА, Ipeak=50 мА
Система BW
25M
Гармонические искажения
50дБн(1KHz), 40дБн(10кГц)
Общие характеристики
объем
175мм * 105мм * 25мм
Вес
1кг

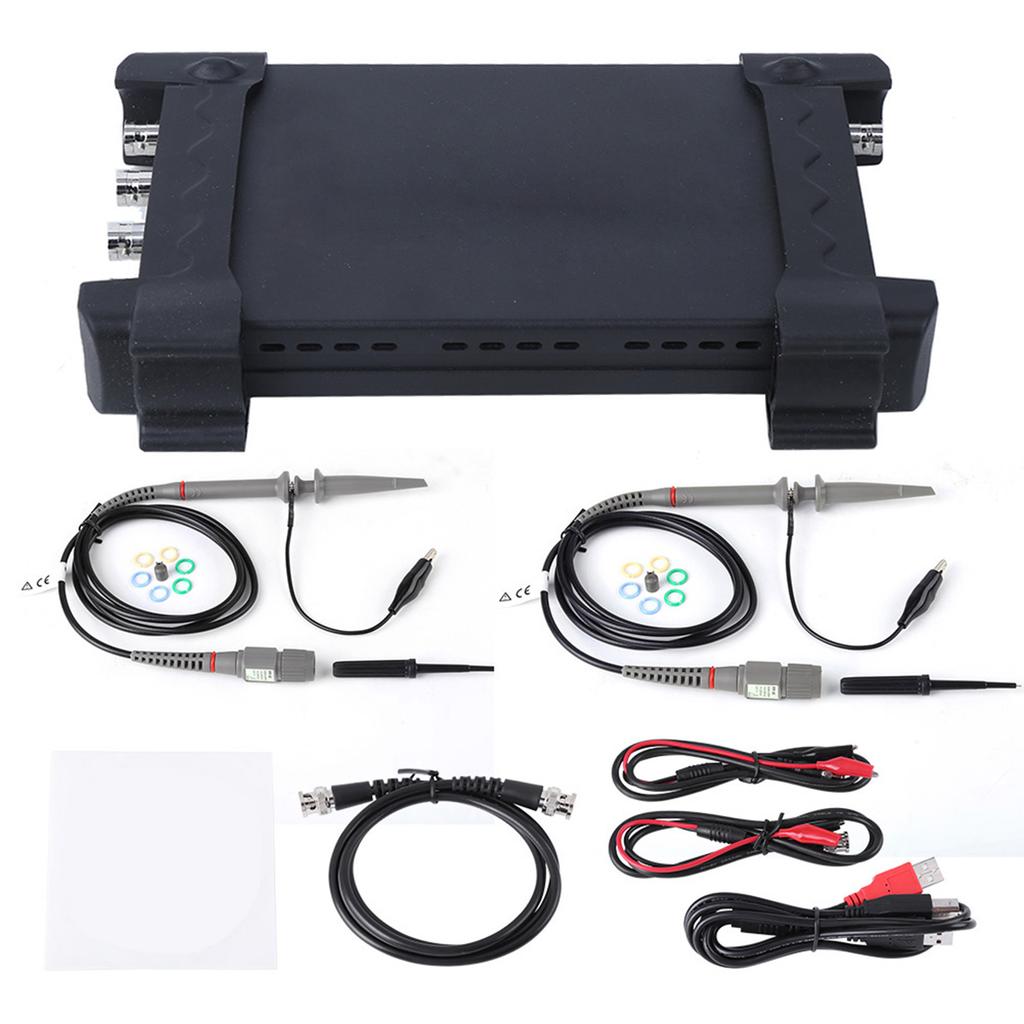

В пакет включено:
1 х 6074BD осциллограф

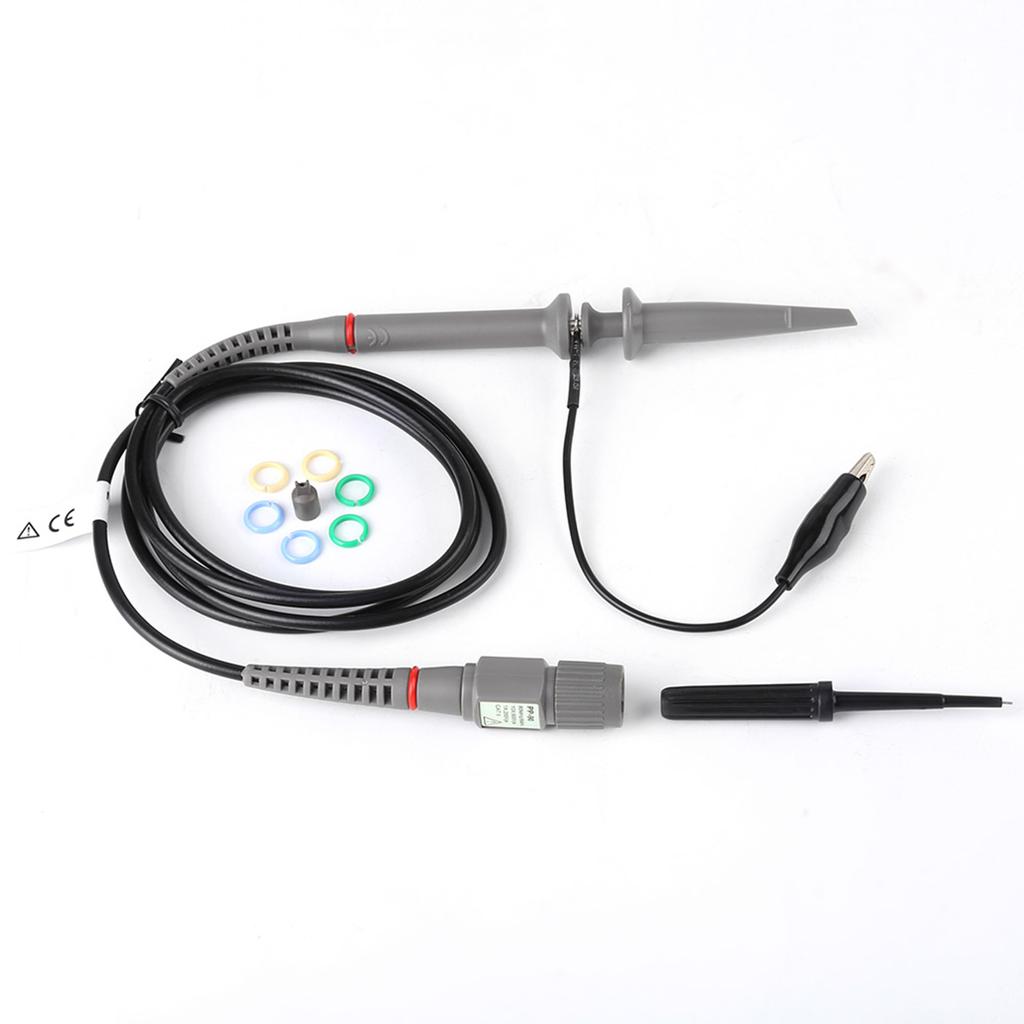

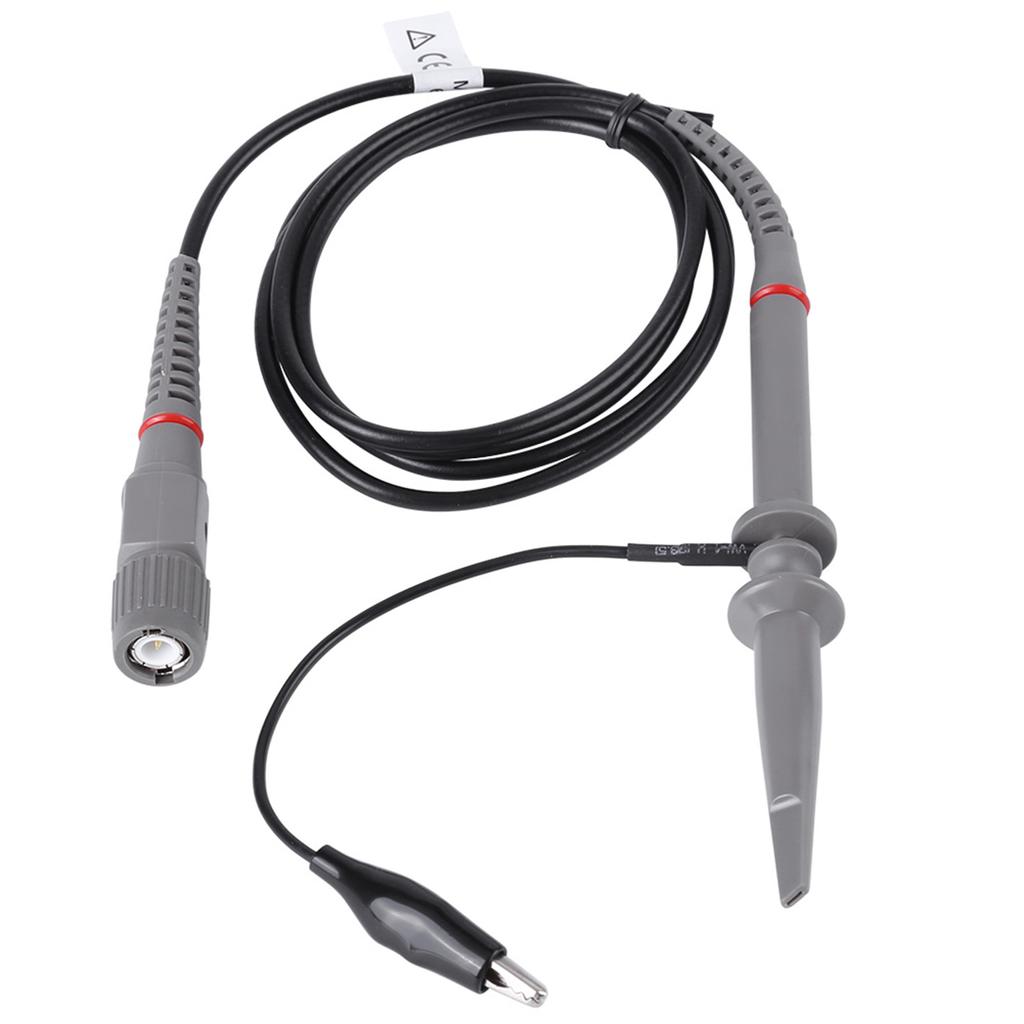

2 х осциллограф зондов

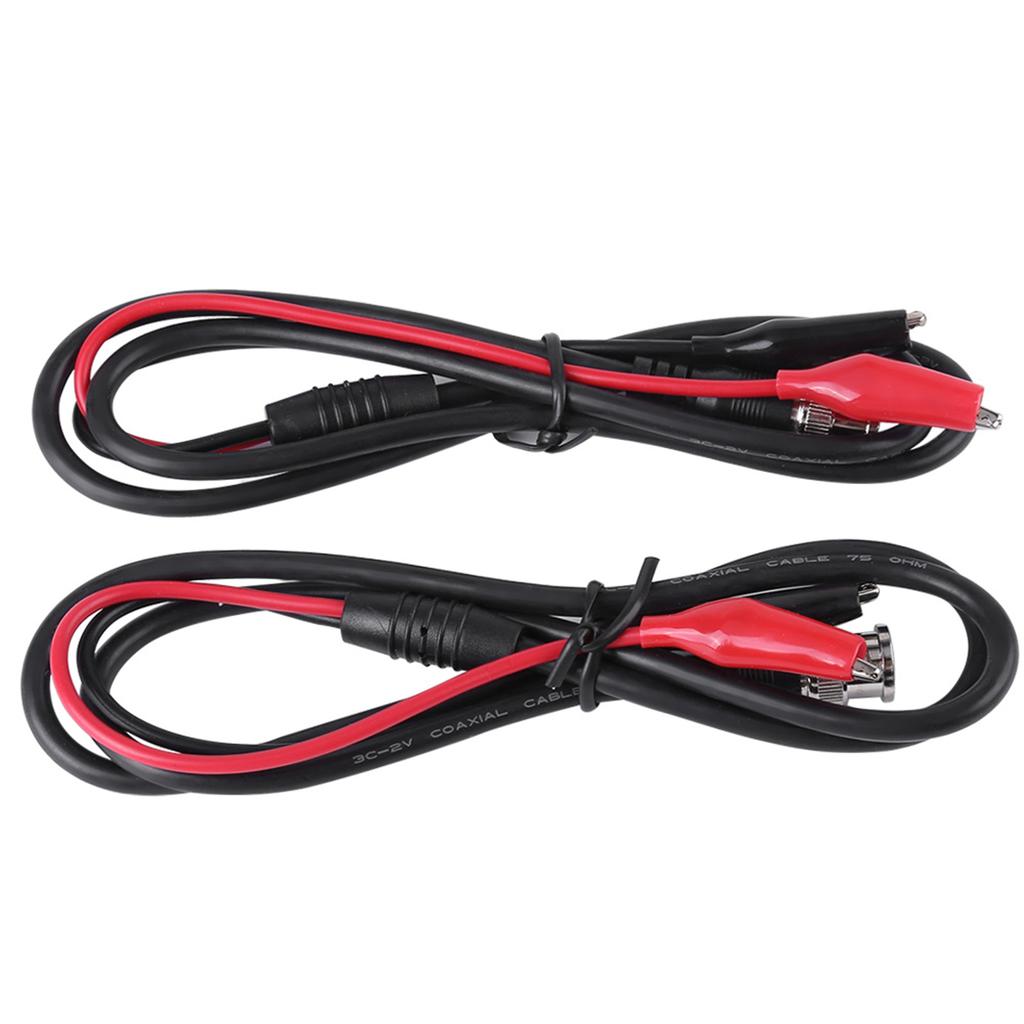

2 x Кабель с зажимами типа "крокодил"

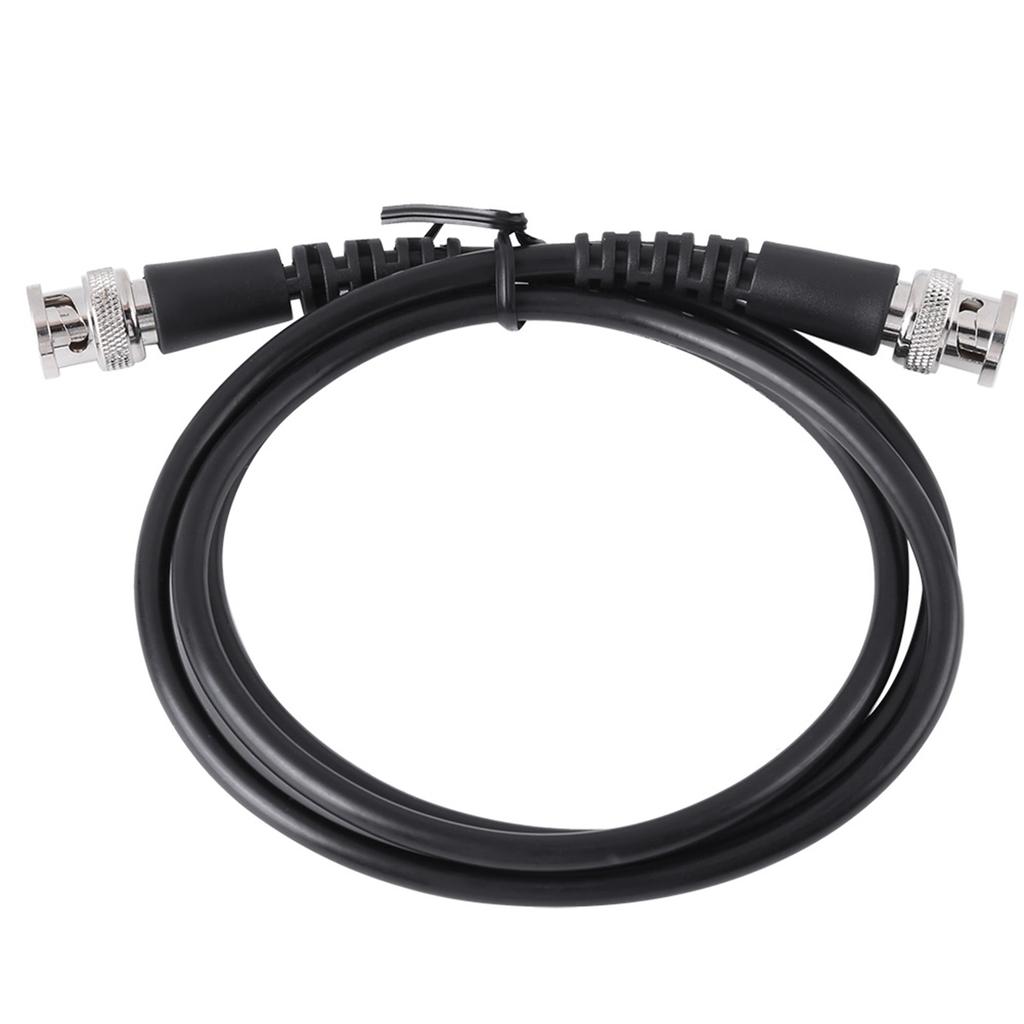

1x BNC в BNC

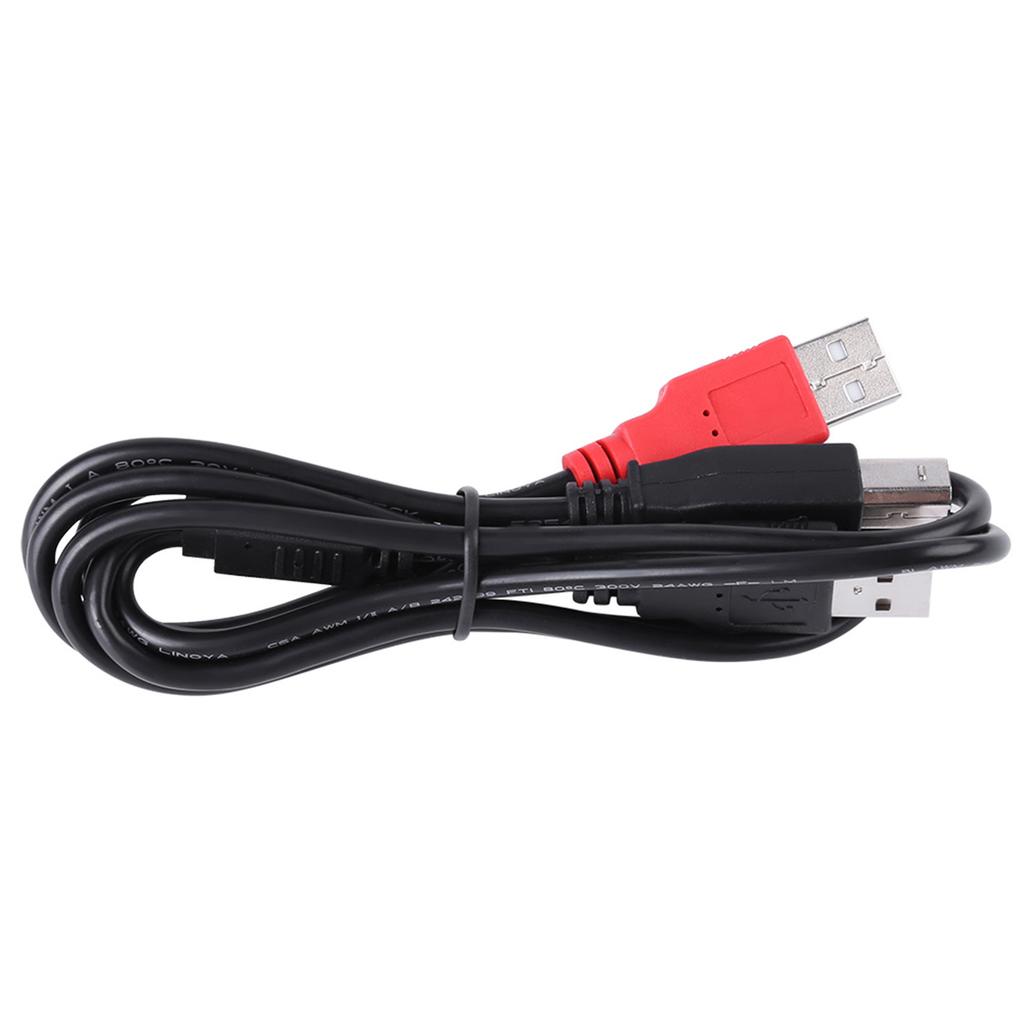

1 x USB-кабель
1 х CD
12 x цветных кругов
2 x крышки зонда
уведомление:
.
