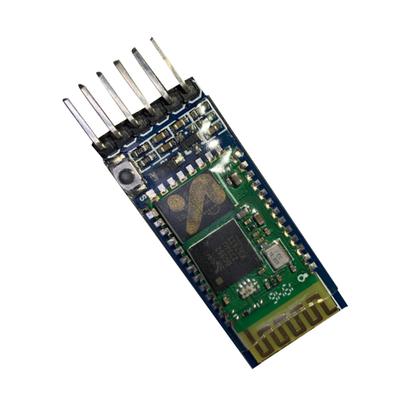

Модуль Bluetooth HC-06 - Технические характеристики
Ключевая особенность:

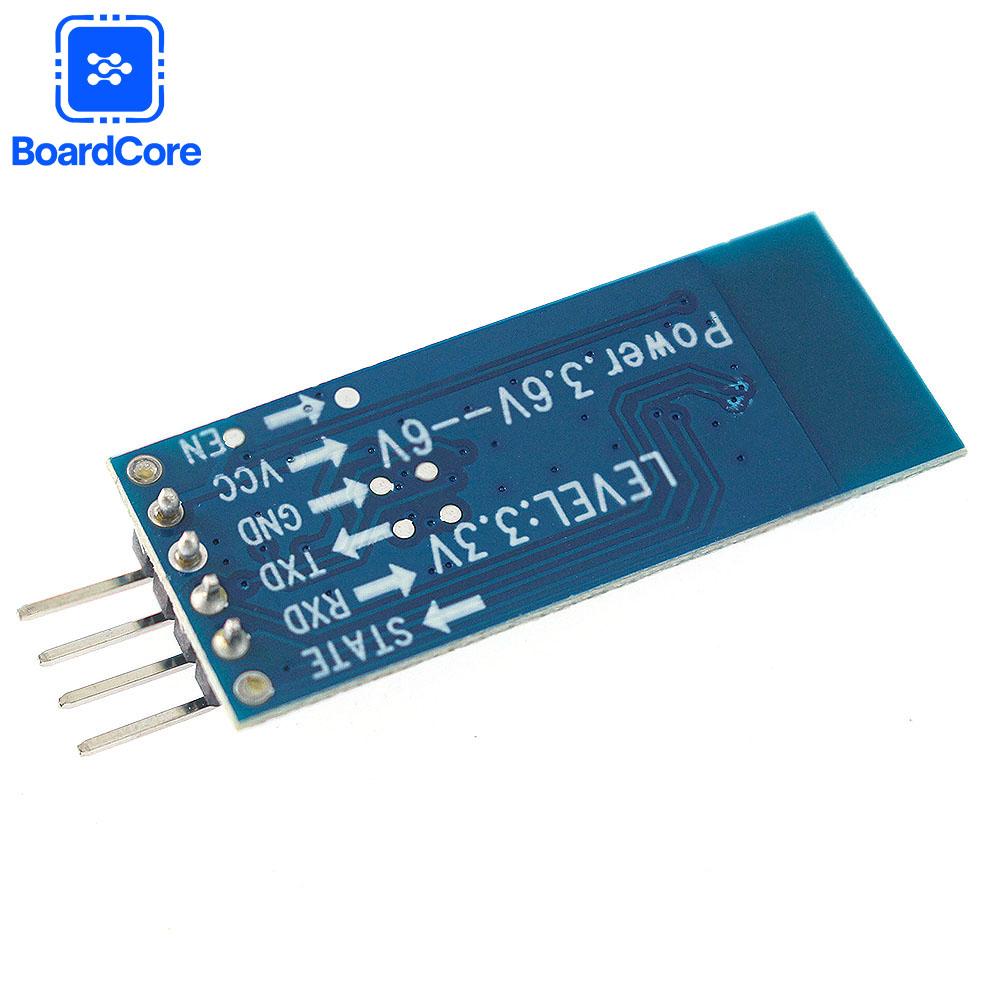

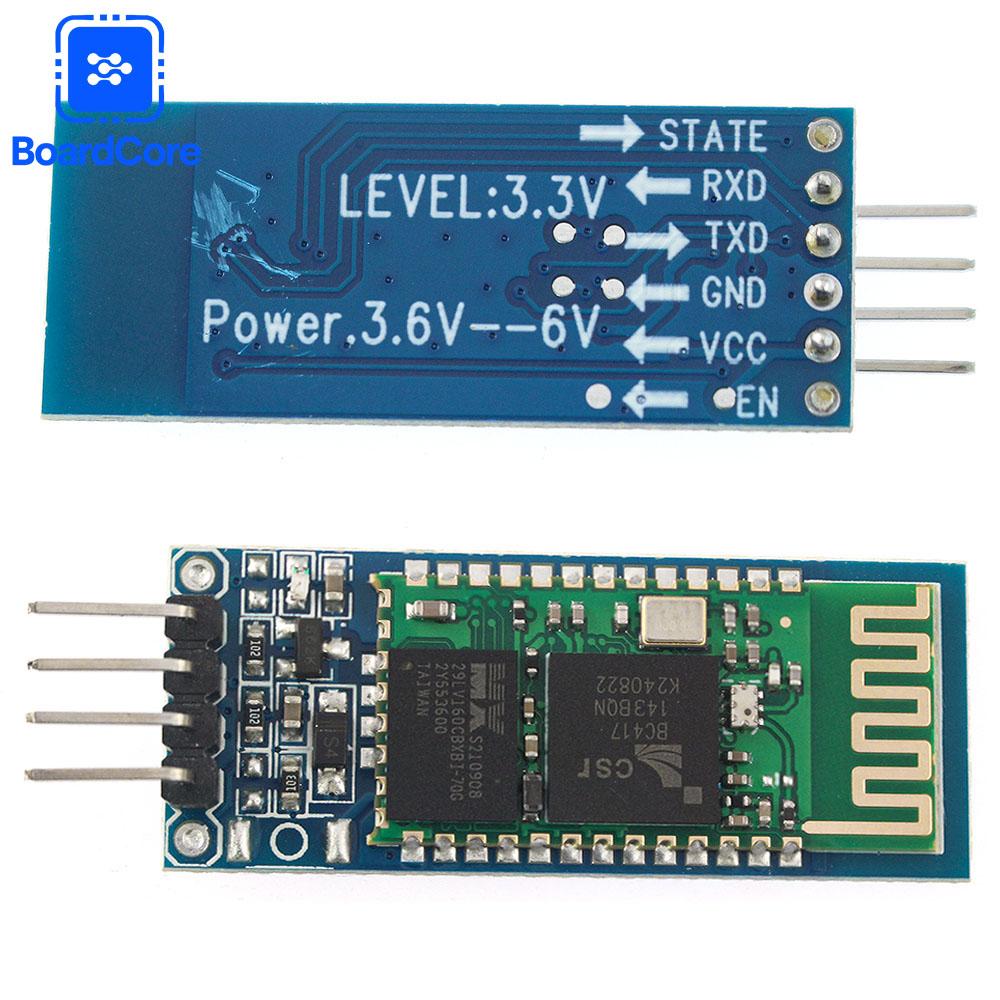

Основной модуль использует ведомый модуль HC-06 с выводами интерфейса: VCC, GND, TXD, RXD и вывод состояния светодиода для проверки подключения
Светодиодный индикатор показывает статус подключения:
Мигает: Нет подключения Bluetooth
твердый: Подключено с открытым портом
На борту 3.3V LDO регулятор:
Входное напряжение: 3,6-6 В
ток: ~30 мА (непарный), ~10 мА (парный)
Абсолютно максимальный вход: 7В!
Совместимость с логическим уровнем 3,3 В для большинства микроконтроллеров (51, AVR, PIC, ARM, MSP430)
Можно напрямую подключать к 5-вольтовым МК (MAX232 не нужен и не разрешен!)
Рабочий диапазон: 10м (открытая площадка)
Может работать на расстоянии более 10 м, но качество соединения не гарантируется
Функционирует как полнодуплексный последовательный порт после сопряжения:
Только поддерживает: 8 бит данных, 1 стоповый бит, без четности
Знание протокола Bluetooth не требуется
Параметры теряются при выключении питания
Расширенные функции:
Автоматически переключается в прозрачный режим при подключении

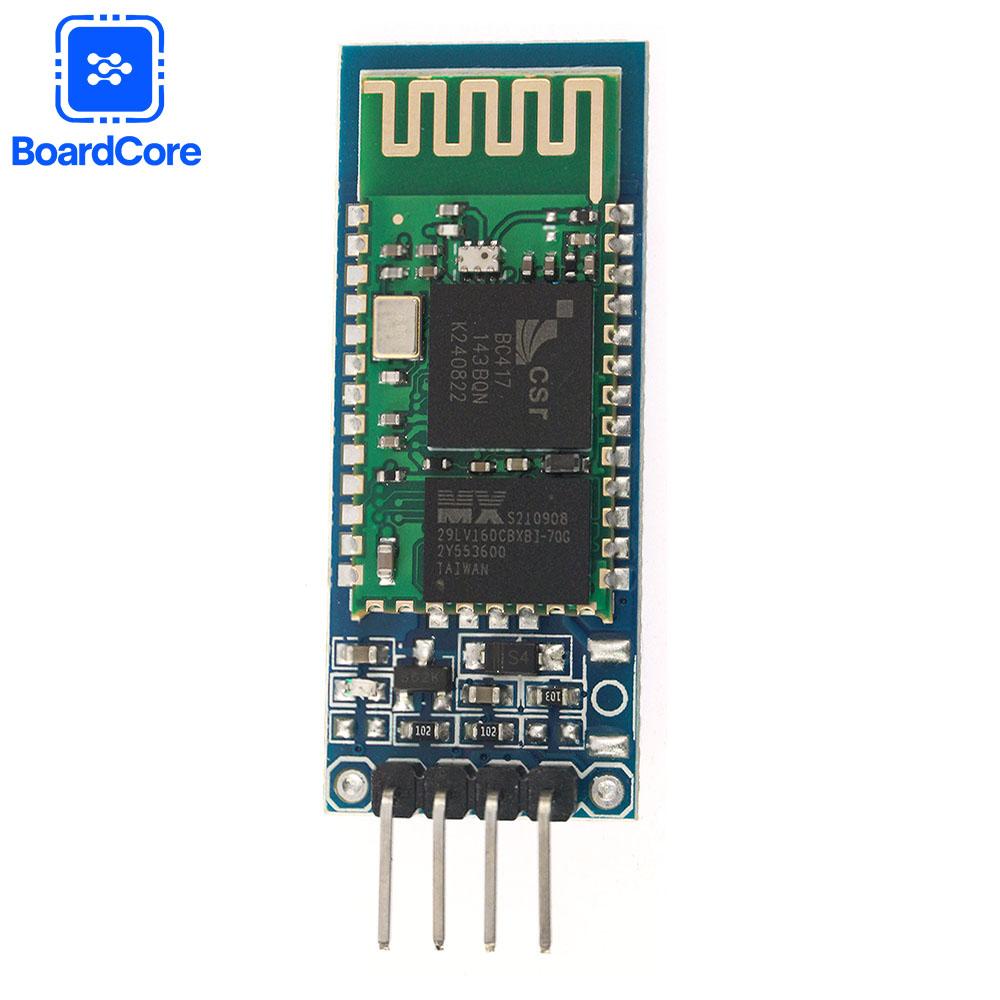

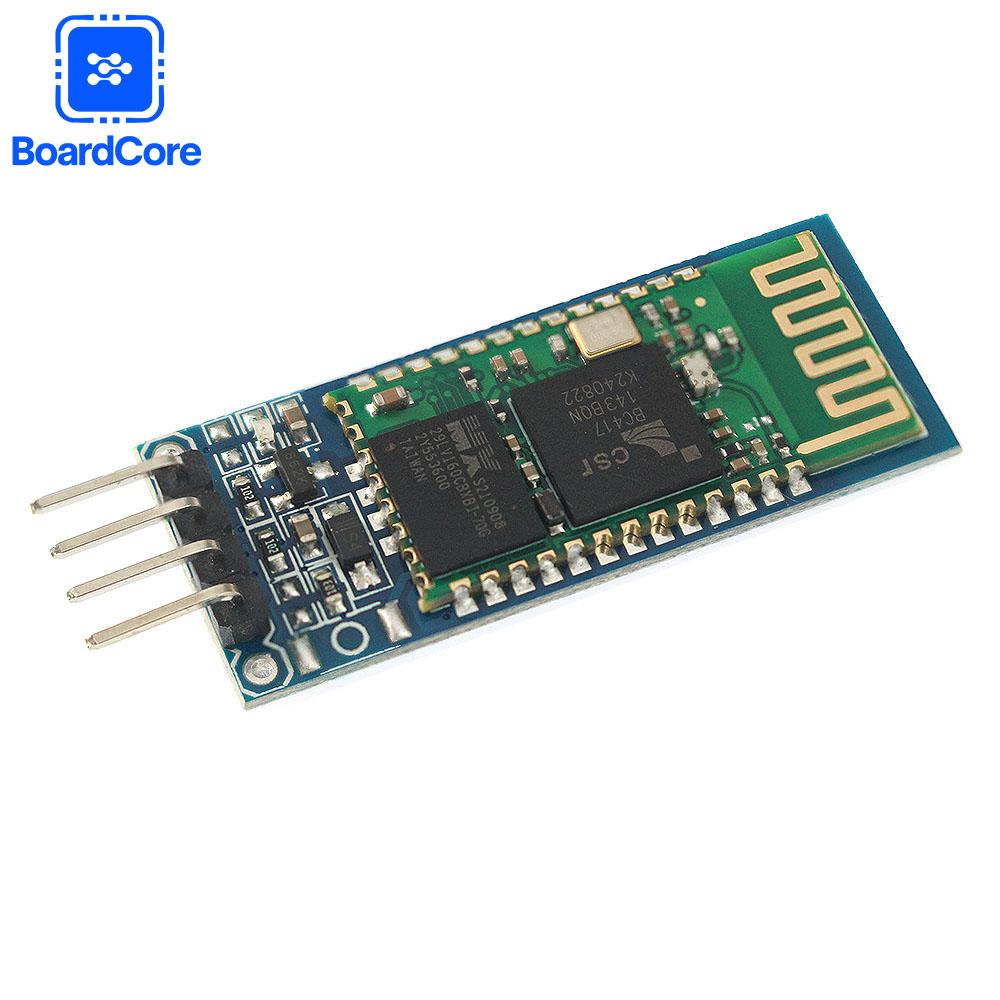

Компактный размер: 3.57×1.52см

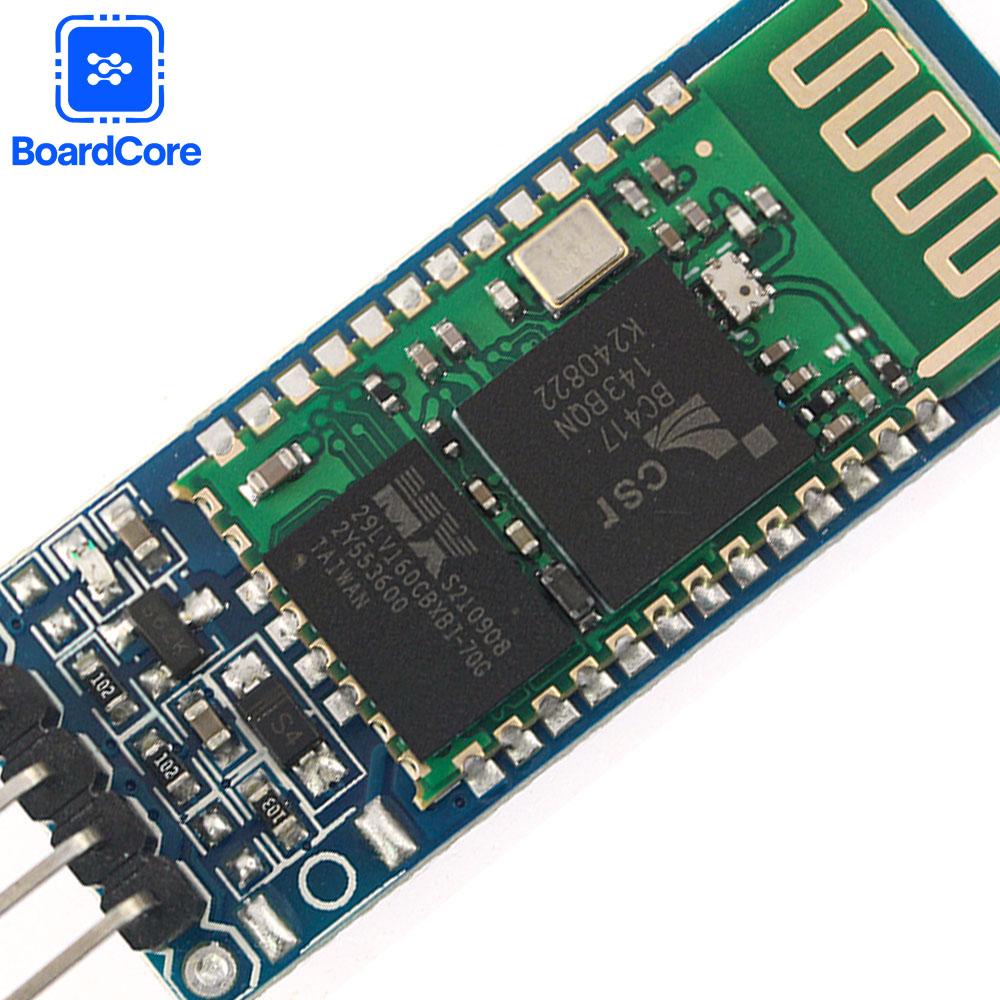

Заводское SMD-производство с гарантией качества
Прозрачная термоусадочная трубка для:
Защита от пыли
Эстетичный внешний вид
Базовая защита от электростатического разряда
Модуль только для ведомых:
Сопрягается с Bluetooth-хостами (ПК, телефоны, КПК, PSP)
Не удается выполнить сопряжение с другими ведомыми устройствами
Руководство по подключению:
TXD (Передачи): Необходимо подключить к RXD другого устройства
RXD (Получить): Необходимо подключить к TXD другого устройства
Тест зацикливания:
Соедините TXD с RXD на одном модуле
Проверяет базовую функциональность передачи/приема
Первый шаг при устранении неполадок
Важные заметки:
Формат связи по умолчанию изменить нельзя
Все настройки должны быть сохранены с помощью AT-команд перед использованием
Несовместимо с устройствами Bluetooth LE
Для оптимальной производительности поддерживайте чистоту источника питания в пределах указанного диапазона
