Характерная черта:
1. Мастер?подчиненный интегрированный модуль последовательного порта Bluetooth, мастер?подчиненным можно приказать переключиться, инструкция подробная и полная.
2. Хост: Поиск подчиненных устройств и невозможность поиска другими устройствами.
3. Раб: Устройство, которое раньше искали, не может активно искать другие устройства.
4. После подключения мастера и ведомого это эквивалентно последовательному кабелю.. В это время нет мастера?ведомый, то есть режим прозрачной передачи.
5. Микроконтроллер STC может обновляться по беспроводной сети и загружать программы.
6. Подходит для системы GPS-навигации, системы считывания показаний гидроэнергетических и газовых счетчиков, системы контроля сбора данных на промышленных площадках, может быть легко подключен через Bluetooth к ноутбуку, компьютерному Bluetooth-адаптеру, КПК и т. д.
Технические характеристики:

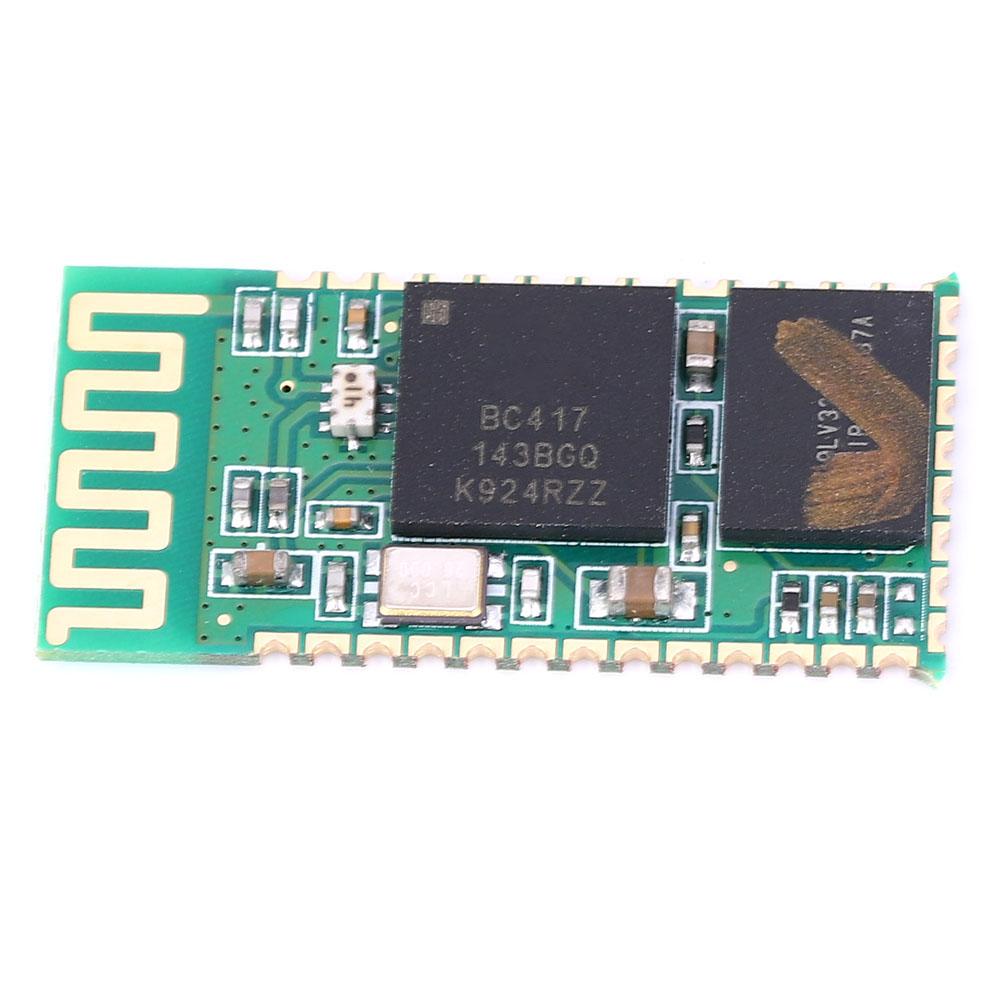

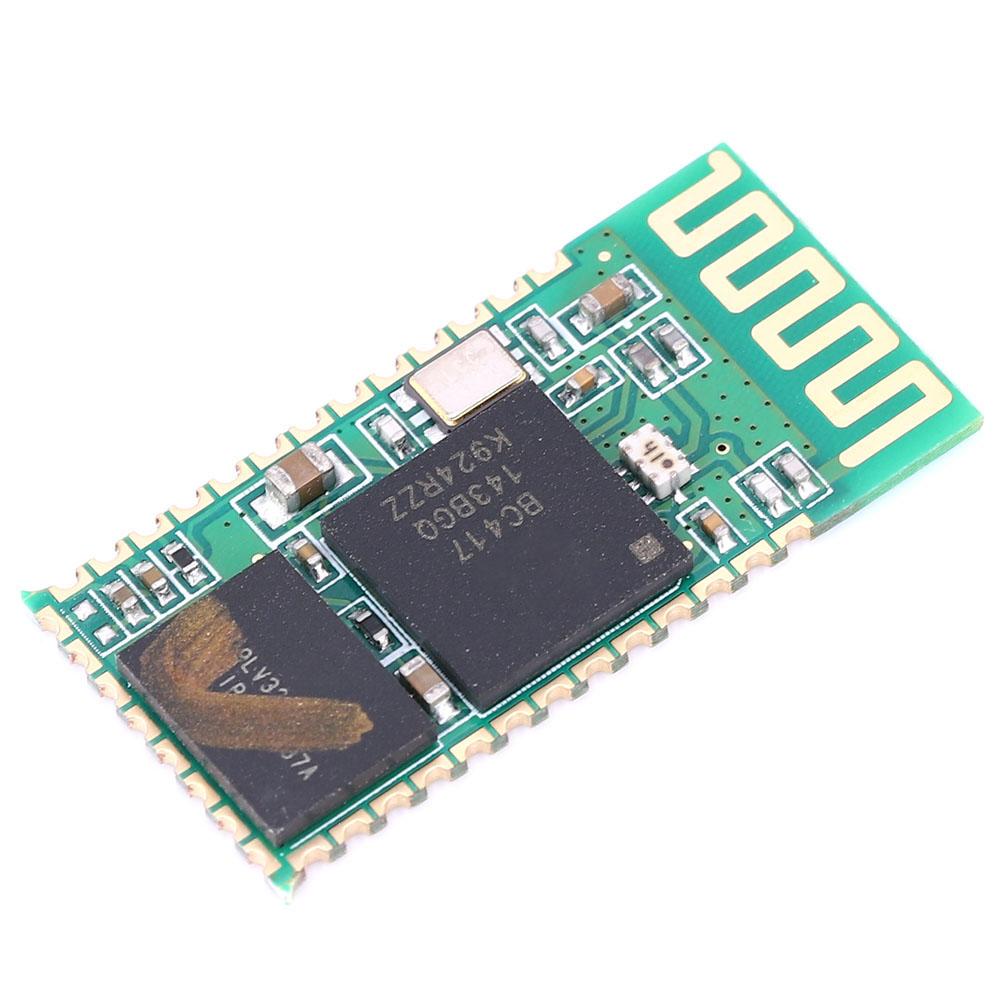

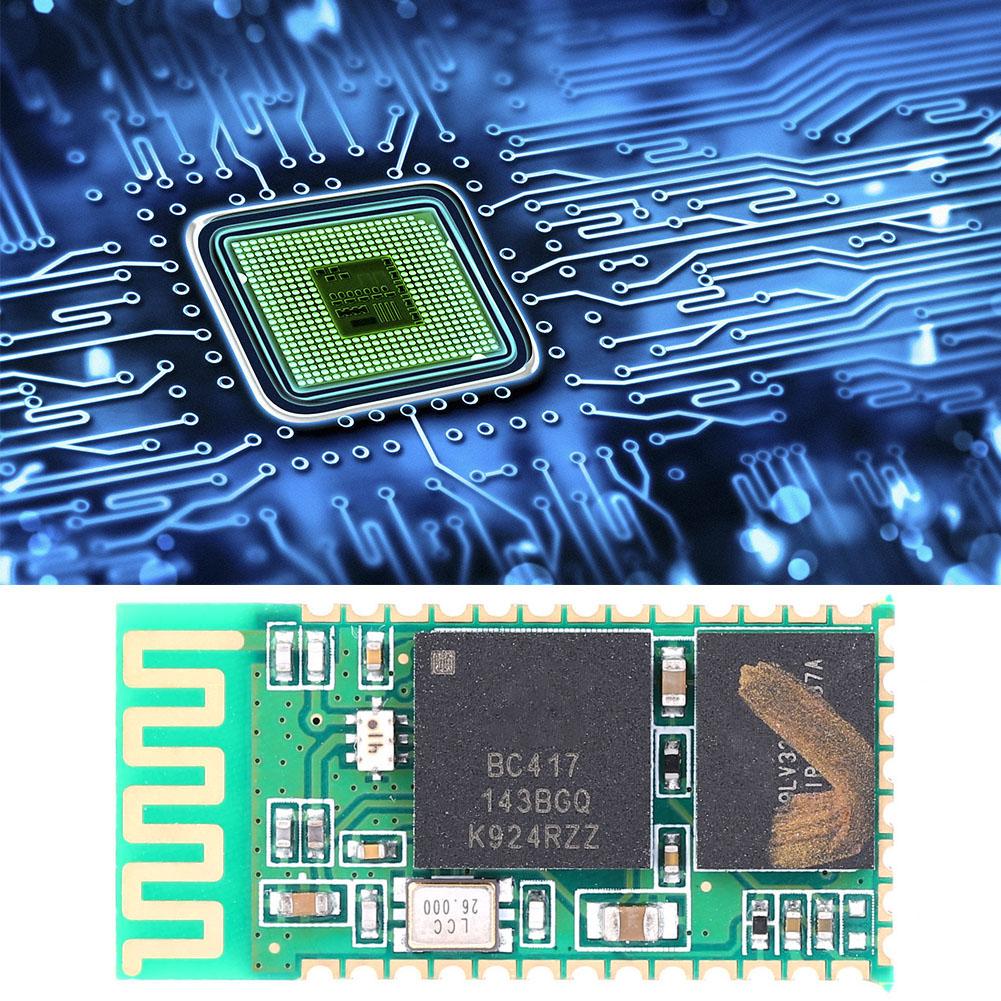

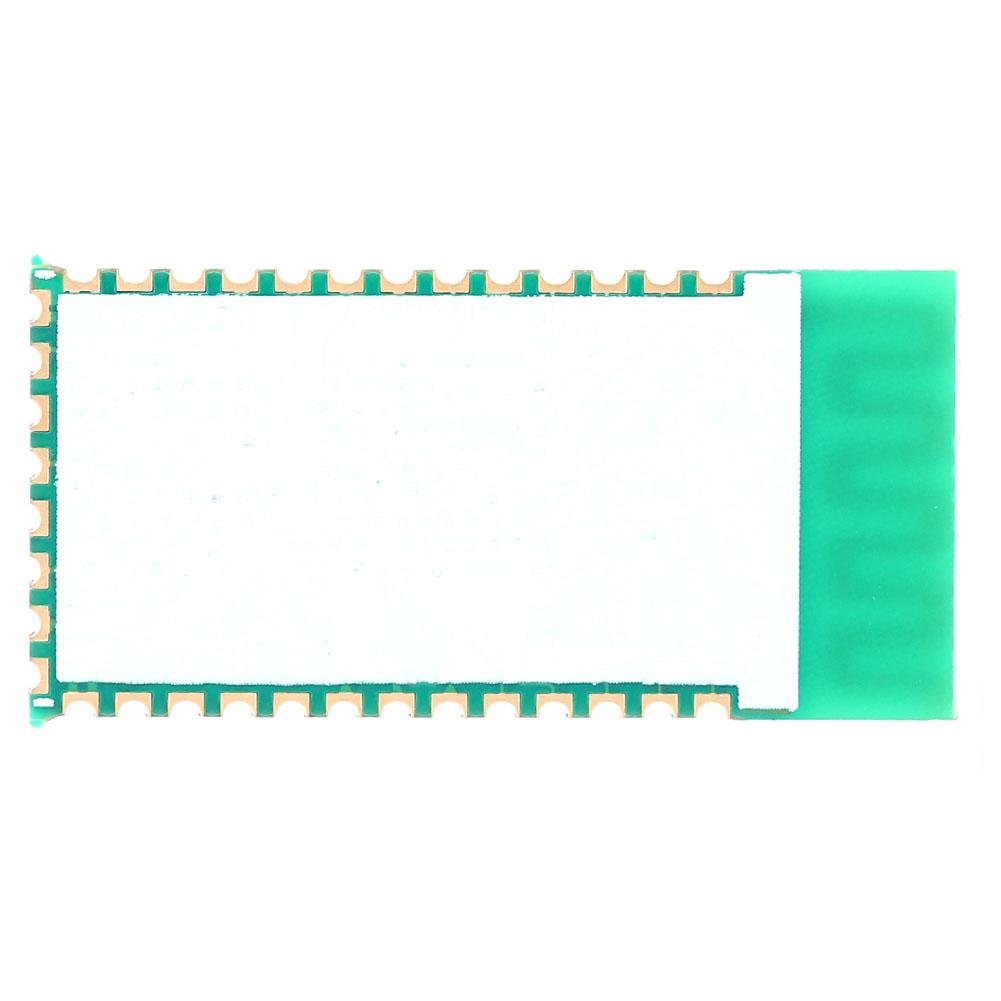

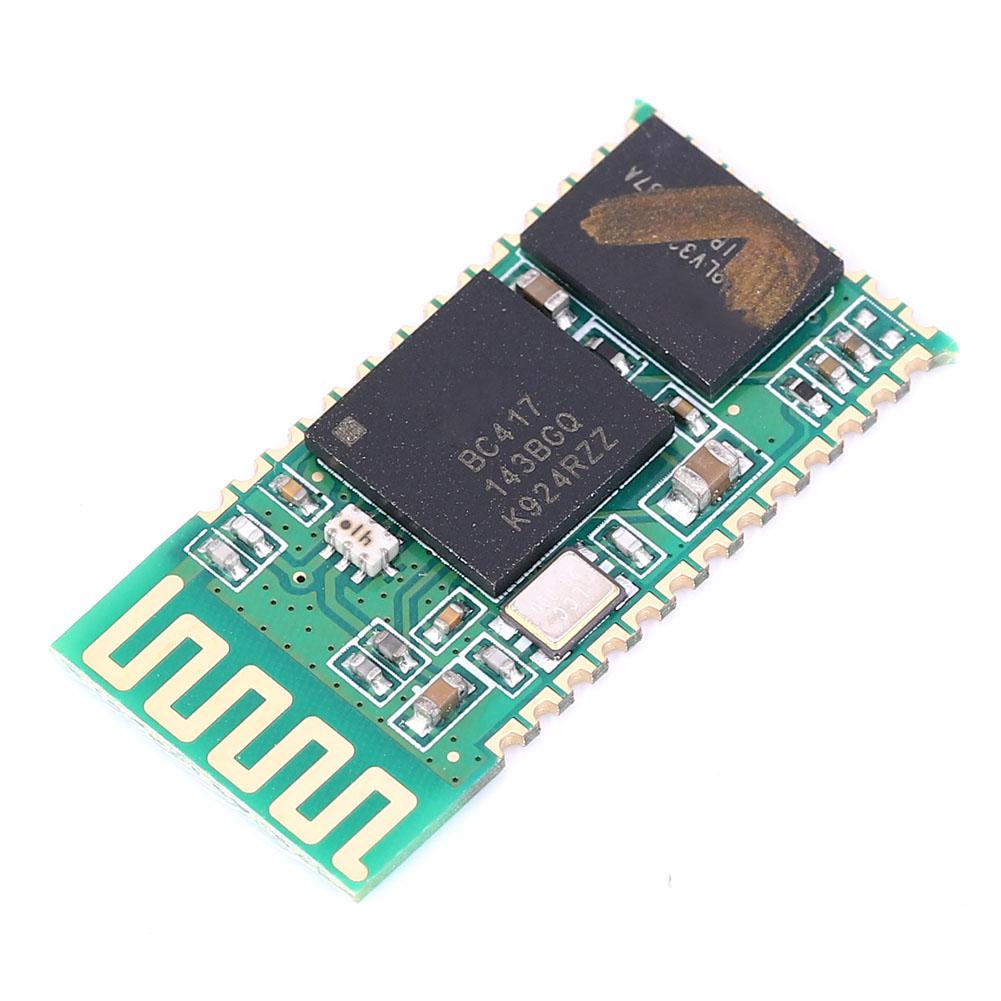

Тип объекта: Модуль радиоприемопередатчика Bluetooth
Протокол Bluetooth: Версия 2.0
Параметр по умолчанию: Скорость передачи: 9600, Код сопряжения: 1234, Режим работы: Раб
Рабочий ток: Во время сопряжения: 30 ~ 40 мА; После завершения сопряжения нет связи: 2~8мА, Во время связи: 8 мА без сна
Расстояние связи: 10 м в открытых условиях, около 8 м в условиях нормального использования
PinName Описание 1 Контакт отправки по последовательному порту TXModule (Уровень ТТЛ, не может быть напрямую подключен к уровню RS232), может напрямую подключать одночиповый микрокомпьютер RX 2 последовательный порт RXModule
принимающий контакт (Уровень ТТЛ, не может напрямую подключаться к уровню RS232), может напрямую подключать однокристальный микрокомпьютер TX 12 VCCПитание 3.3В 13 GNDЗемля 32 LEDВывод индикации состояния сопряжения 34 KEYИспользуется для входа в AT-состояние, высокий уровень эффективен (подвеска по умолчанию низкий уровень)
Есть два способа для модуля войти в режим AT-команд.
1: Установите пин KEY на высокий уровень (или подключите к VCC), а затем включите модуль. В это время светодиод медленно мигает (2S однажды), модуль переходит в состояние AT, и скорость передачи данных фиксируется на 38400.
2: При включении модуля установите на пин KEY низкий уровень. (или подключить к GND). В это время светодиод быстро мигает (1S дважды), а затем устанавливает пин KEY на высокий уровень (или подключите к VCC). Модуль также перейдет в режим AT-команд, но светодиод продолжит быстро мигать, а скорость передачи данных останется по умолчанию 9600.
Bluetooth-модуль связывается с компьютером
1: Сначала включите модуль Bluetooth, проверьте, возвращается ли "OK" после отправки "AT" (уведомление: Эта отправка АТ-команды требует добавления возврата каретки или перевода строки)
2: Включите Bluetooth-адаптер, выполните поиск ближайшего Bluetooth-модуля, дважды щелкните, чтобы найти службу последовательного порта, затем введите код сопряжения и, наконец, подключите последовательный порт, чтобы найти виртуальный последовательный порт Bluetooth-адаптера.
3: Наконец, откройте два помощника последовательного порта, выберите Bluetooth-адаптер и последовательный порт, соответствующий модулю, чтобы реализовать последовательную связь.
Bluetooth-модуль связывается с мобильным телефоном
Для приема и отправки мобильному телефону необходимо соответствующее программное обеспечение последовательного порта.
1: Установите приложение для последовательного порта на мобильный телефон (протокол внутри системы for iOS авторизован, не поддерживает протокол SPP, поэтому не может быть сопряжен с модулем последовательного порта, некоторые телефоны для Android могут быть несовместимы)
2: Сначала включите модуль Bluetooth, проверьте, возвращается ли "OK" после отправки "AT" (уведомление: Эта отправка АТ-команды требует добавления возврата каретки или перевода строки)
3: Откройте помощник последовательного порта в телефоне, выполните поиск Bluetooth-устройства и введите код сопряжения для установления связи.
Список пакетов:
1 x Модуль Bluetooth RF-трансивераЯвляется ли мастером?подчиненный интегрированный модуль последовательного порта Bluetooth, мастер?подчиненным можно приказать переключиться, инструкция подробная и полная.
Хост: Поиск подчиненных устройств и невозможность поиска другими устройствами.
Раб: Устройство, которое раньше искали, не может активно искать другие устройства.
После подключения мастера и ведомого это эквивалентно последовательному кабелю.. В это время нет мастера?ведомый, то есть режим прозрачной передачи.
Микроконтроллер STC может обновляться по беспроводной сети и загружать программы.
