Характерная черта:
80M частота высокопроизводительного 32-разрядного процессора с флэш-памятью 512K, 128K SRAM пространство памяти для кэширования информации CAN 6000's.
поддержка расширенного онлайн-программирования (онлайн написание FLASH) Информация о конфигурации CAN хранится в режиме реального времени и состоянии.
Диапазон скоростей 10K ~ 1M в любой конфигурации, с инструментами конфигурации расчета скорости передачи, конфигурация одним щелчком мыши.
10K ~ 1M бод любого диапазона измерения кадра, один тест ключевого кадра и настройка скорости передачи данных.
Типичные области применения: ПК или ноутбук с USB интерфейс для отправки и получения можно автобус сети; быстро можно сети сбора данных, анализа данных; МОЖНО шины USB шлюз; USB интерфейс можно сетевой интерфейс; увеличить длину можно автобус сети связи; Промышленные могут сети данных мониторинга; CAN-шины сети Отладка и тестирование; Анализ пакетов CAN2.0A/2.0B; анализ протокола iCAN; Анализ протокола DeviceNet; Анализ протокола CANopen; Анализ протокола SAE J1939.
Описание:
Поддержка анализа базового протокола CAN2.0A и 2.0B, анализа протокола SAE J1939, анализа протокола CANopen, анализа протокола DeviceNET, анализа протокола iCAN и анализа определяемого пользователем протокола
Показатели производительности и технические показатели:
USB и шины CAN протокол преобразования
USB-CAN-1(Икс)имеет канальный интерфейс CAN;
USB-CAN-2(Икс) с 2-канальным интерфейсом CAN

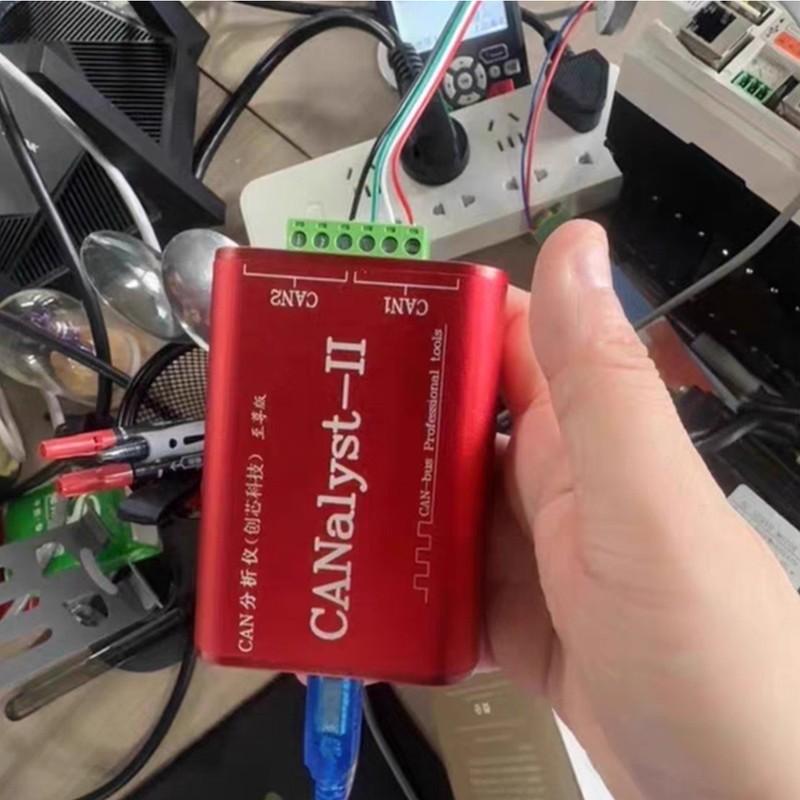

Анализатор CANalyat-II имеет два интерфейса может
Интерфейс USB поддерживает USB2.0 совместимый с USB 1.1
поддержка CAN2.0A и CAN2.0B соглашение, поддержка стандартных и расширенных кадров
поддержка двунаправленной передачи, передача CAN, приемник CAN
поддерживает фрейм данных, удаленный формат кадра
МОЖНО контроллер скорости между 10Kbps-1Mbps дополнительное программное обеспечение конфигурации
USB-КАНИ-(Икс)Серия продуктов:Интерфейс шины CAN не изолирован
USB-КАНИ-(Икс)Серия B/C:Интерфейс шины CAN с высокоскоростной изоляцией магнитной связи, изолированным источником питания DC-DC
Анализатор CANalyst-II:Интерфейс шины CAN с высокоскоростной изоляцией магнитной связи, изолированный источник питания DC-DC
Максимальный поток: каждый КАНАЛ CAN для приема 8000/с и отправки на 8000/с внутренний CAN отправка буфера емкостью 1000 на канал
(Отправка не удалось автоматическим повторным переводом) Емкость буфера приема CAN 2500 на канал
Питание от шины USB напрямую, что устраняет необходимость во внешнем источнике питания USB-CAN-(Икс) Серия изделий, изоляционный модуль
напряжение изоляции: не изолирован
USB-КАНИ-(Икс)Продукты серии B, напряжение изоляции изоляционного модуля:1000В
USB-КАНИ-(Икс)Изделия серии C, напряжение изоляции изоляционного модуля:2500В
Анализатор CANalyst-II, изоляционный модуль напряжения изоляции:2500В
Совместимость: библиотека аналогична Luminary компании ZLG-USBCAN интерфейсный адаптер
Рабочая Температура: -20 ~ 85 °C

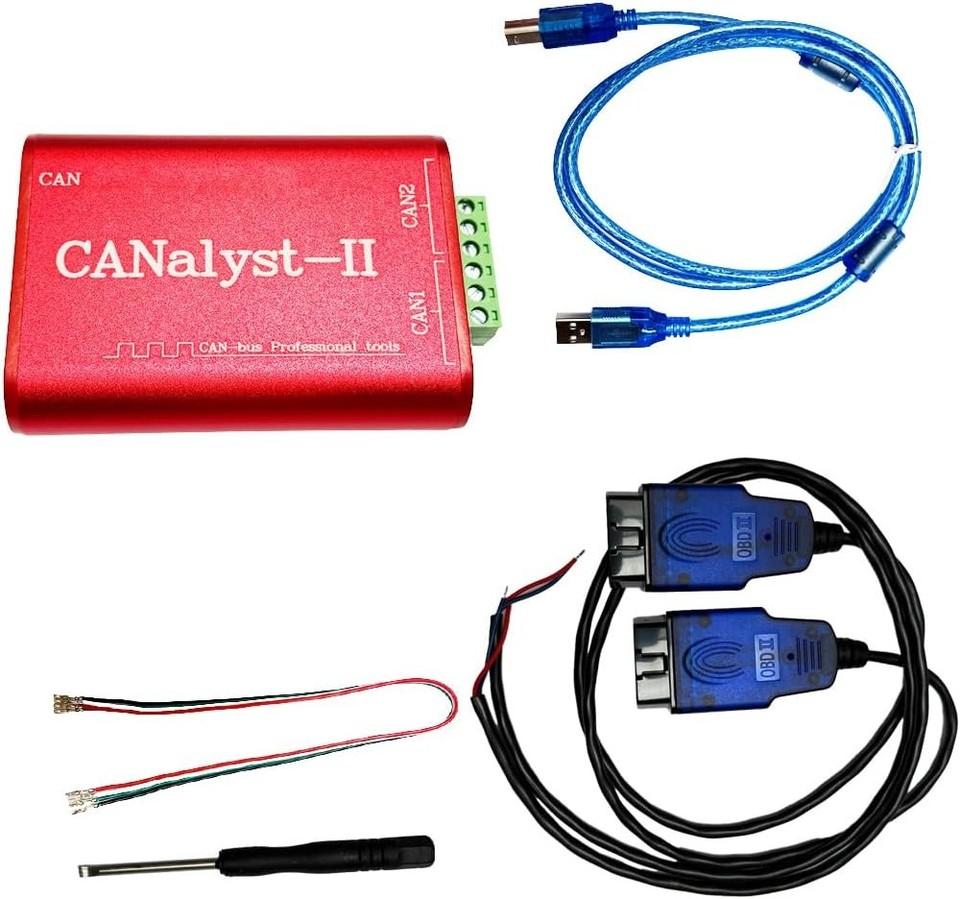

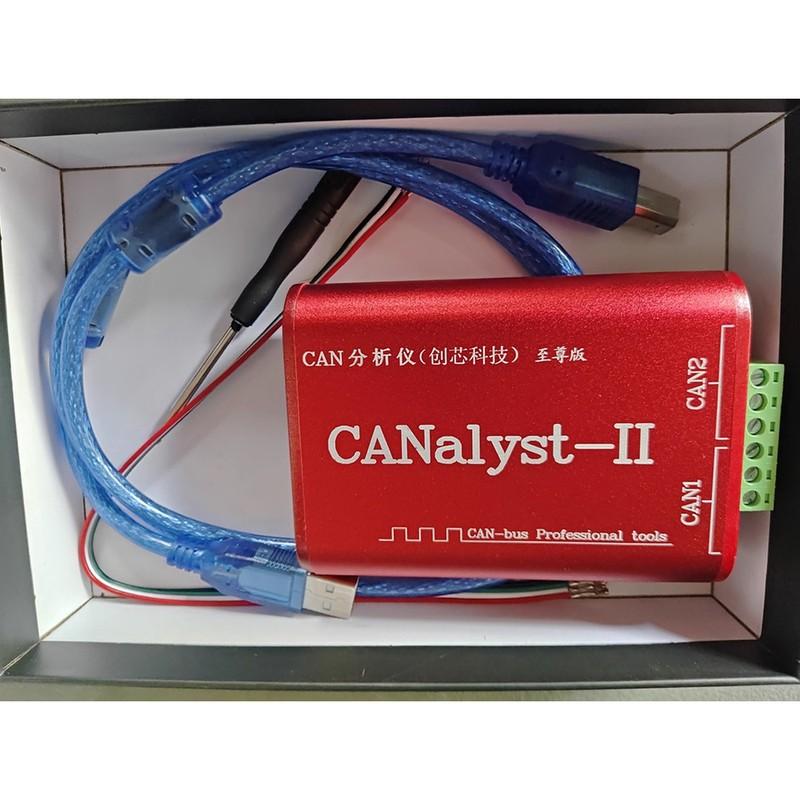

В пакет включено:
1 x USB-CAN анализатор.
