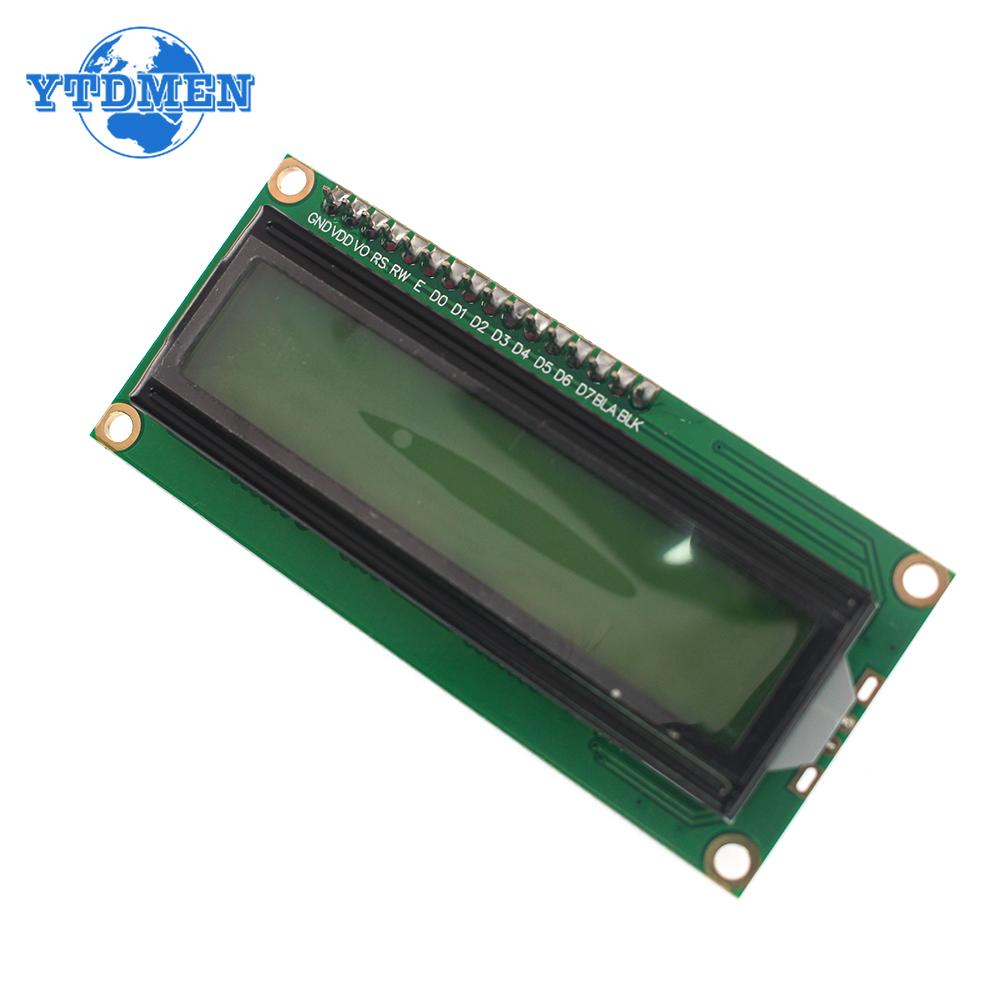

Описывать:
Логическое рабочее напряжение: (Вдд)+4. 8В^ +5. 2V
дисплей: черные символы на желтом фоне
Напряжение привода ЖК-дисплея: (Vdd-Vo) + 5V
Рабочая Температура: (Та)-20° C~+70° C (широкая температура)
Температура хранения: (Тсто)-30° C~ +80° C (широкая температура)
Рабочий ток: (кроме подсветки) 1,7 мА (Максимум)
Рабочий ток: (подсветка) 24. 0мА (Максимум)

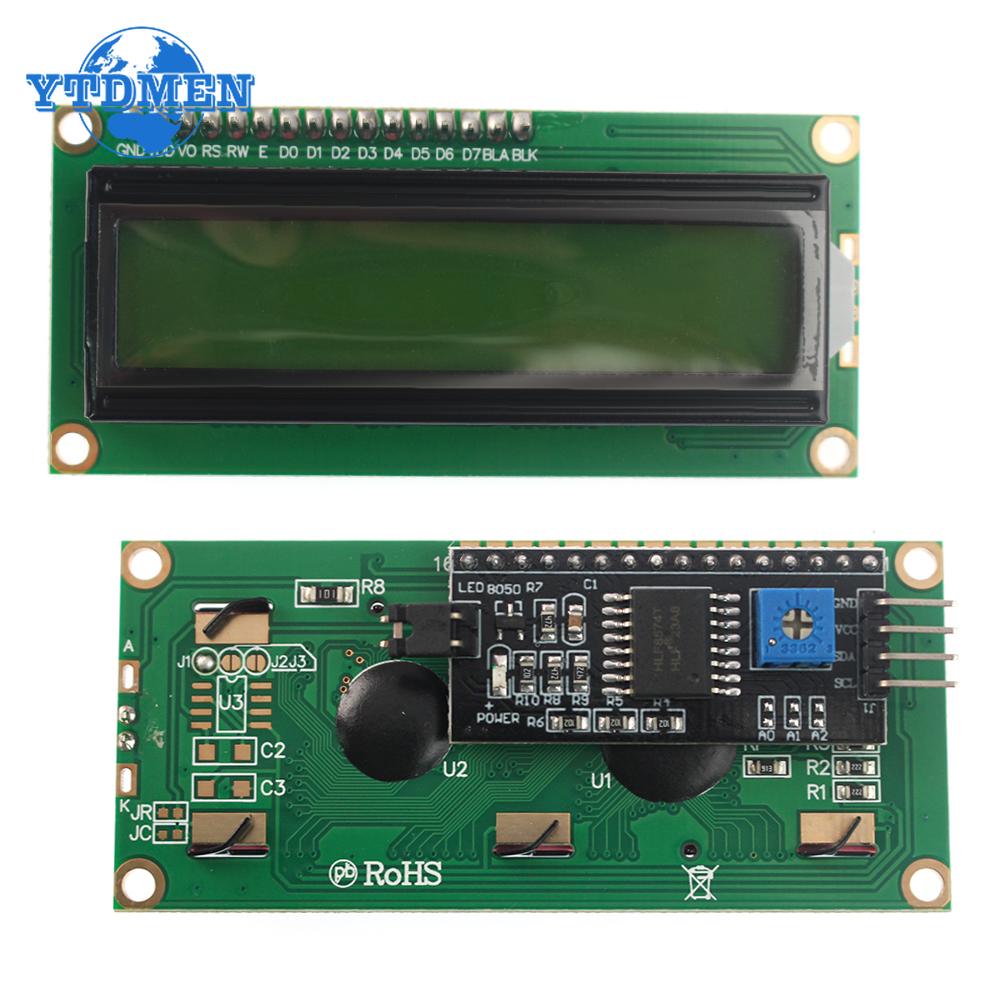

штырь
нет. Описание выводов ввода/вывода
1 VSS земля питания (0В) ,
2 VDD положительный вывод питания (5V)
3 VO входной терминал напряжения привода ЖК-дисплея
4 Сигнал выбора команды/данных RS
5 RW Сигнал выбора чтения и записи
6 E Сигнал включения
7 DO I/0 Данные 0
8 D1 I/0 Данные 1
9 D2 Ввод/Вывод Данные 2
10 D3 В/В Данные 3
11 D4 Ввод/вывод Данные 4
12 D5 I/0 Данные 5
13 D6 I/0 Данные 6
14 D7 I/0 Данные 7
15 BLA LED+ (5V)
16 ЧЕРНЫХ СВЕТОДИОДОВ- (0В)
Контакт 1: VSS - это питание земли.
Контакт 2: VDD подключен к положительному источнику питания 5 В.
Контакт 3: VL — это терминал регулировки контрастности жидкокристаллического дисплея. Контраст слабый при подключении к положительному источнику питания, и контраст ограничен при заземлении.. Когда контраст слишком высокий, возникает «двойное изображение». Вы можете использовать потенциометр 10 кОм для регулировки контрастности.
Контакт 4: RS — это выбор регистра, выбирает регистр данных, когда он высокий, и выбирает регистр команд, когда он низкий.
Контакт 5: R/W — это линия сигнала чтения и записи, операция чтения выполняется при высоком уровне, а операция записи — при низком уровне. Когда общий низкий уровень RS и R/W низкий, можно записать команду или адрес дисплея. Когда RS низкий, R/W высокий, и можно читать сигнал занятости. Когда RS высокий, R/W низкий.
Данные обычно можно записать. .
Контакт 6: Терминал E является терминалом включения. Когда вывод E переходит из высокого уровня в низкий, модуль жидких кристаллов выполняет команду. .
Пин 7^14: D0~D7 — это 8-битные двунаправленные линии данных.
Контакт 15: Положительный полюс подсветки.
Шестнадцатая стопа: Отрицательный полюс источника подсветки.

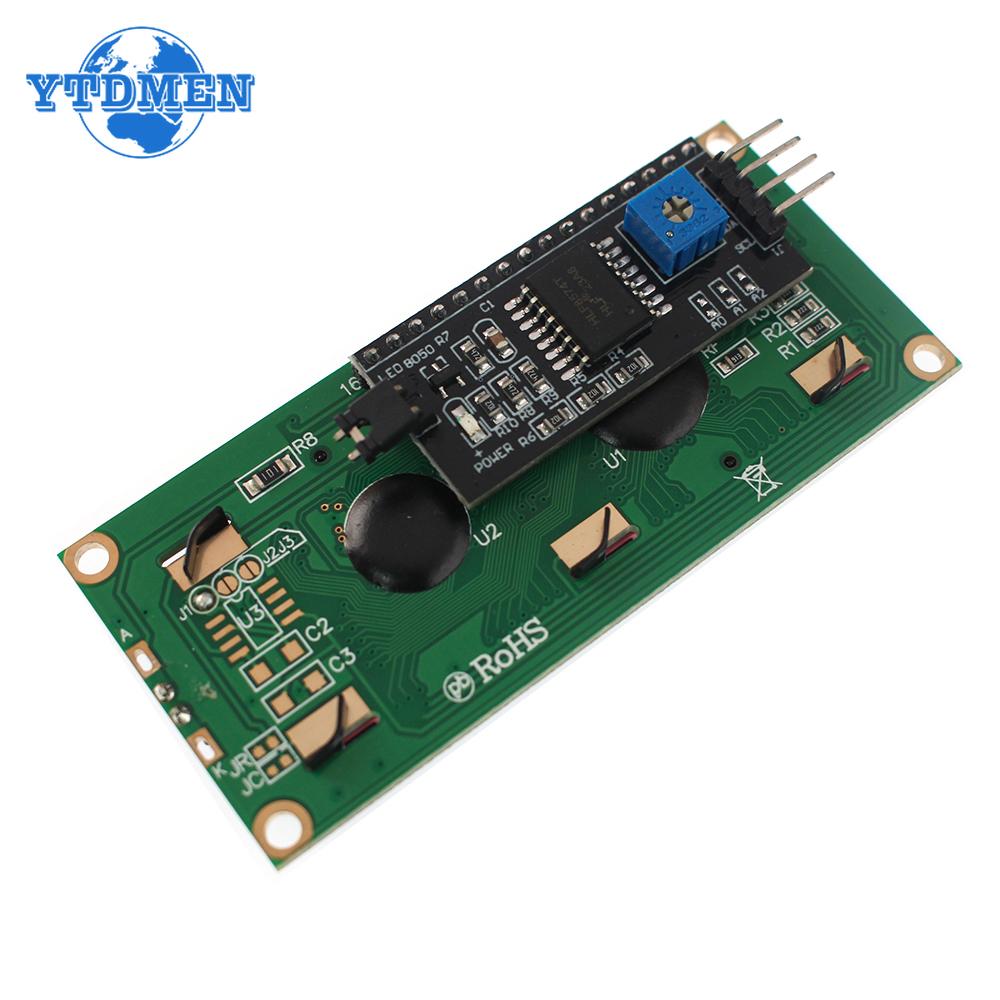

Плата-адаптер
Напряжение питания: 2. 5-6V
Поддержка протокола 12C, с подсветкой, вы можете установить наличие подсветки с помощью перемычки, установите перемычку для включения подсветки и снимите перемычку для выключения подсветки.. Контраст можно регулировать синим потенциометром, волшебная часовая стрелка сильная, и против часовой стрелки уменьшается на 5. Потенциометр установлен на i сверху, что удобно для клиентов для регулировки под собственное использование.. Адрес устройства: может быть модифицирован путем короткого замыкания A0IA1/A2.
проводка
GND: отрицательный полюс питания системы
VCC: система питания положительная
SDA: Кабель для передачи данных IIC
СКЛ: Тактовая линия IIC
