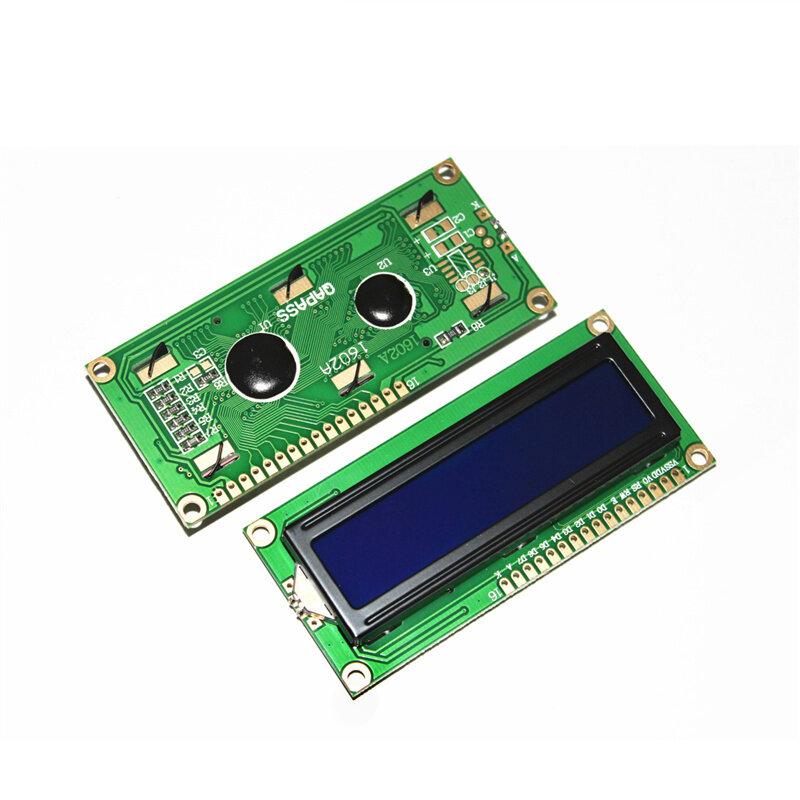

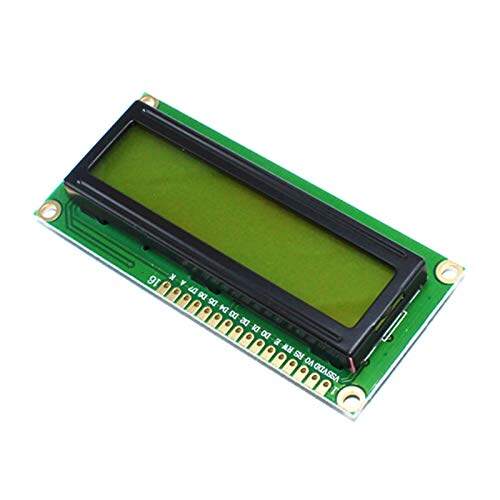

LCD1602 LCD 1602 Буле желтый экран с подсветкой ЖК-дисплей 5 В 16X2 символьный ЖК-дисплей модуль

Размер стекла

69.5 * 21.8 * 17.8

Стандартные ЖК-модули 16x2 символов (подсветка / синяя)

1602 с использованием стандартного 16-контактного интерфейса, включая:

1-й этап: VSS для наземного питания

2 фута: VDD подключен к положительному источнику питания 5 В.

3 фута: V0 для терминала регулировки контрастности ЖК-дисплея, подключенного к положительной мощности самой слабой контрастности, самой высокой контрастности, будет иметь «призрачную» заземленную мощность, когда контраст слишком высок, вы можете регулировать контрастность с помощью потенциометра 10K при использовании

4 фута: RS для выбора регистра: выберите регистр данных с высоким уровнем, выберите регистр команд с низким уровнем.

5 футов: R/W для сигнальной линии чтения и записи, операция чтения высокая, операция записи низкая. Когда общий уровень RS и RW низкий, можно записать инструкцию или адрес отображения, когда RS высокий для низкого уровня, RW может быть прочитан сигнал занятости, когда RS высокий, RW может записывать данные с низким уровнем.

6 футов: E end для включения, когда E Duanyou прыгает с высоты на низкую, ЖК-модуль выполняет команду.

от 7 до 14 футов: D0 ~ D7 для восьми двунаправленных линий передачи данных.

15 футов: Подсветка положительного источника питания

16 футов: Мощность подсветки отрицательная

1602 ЖК-модуль внутри памяти генерации символов (КГРОМ) уже сохранено 160 различных графических матричных символов, как показано в Таблице 1, эти символы: Арабские цифры, регистр английского алфавита, часто используемые символы, японская кана и т. д.. Каждый символ имеет фиксированный код, например код заглавной буквы «А» — 01000001B. (41Ч), отображается адрес модуля дисплея 41H в виде точечного символа, мы видим букву «A».
