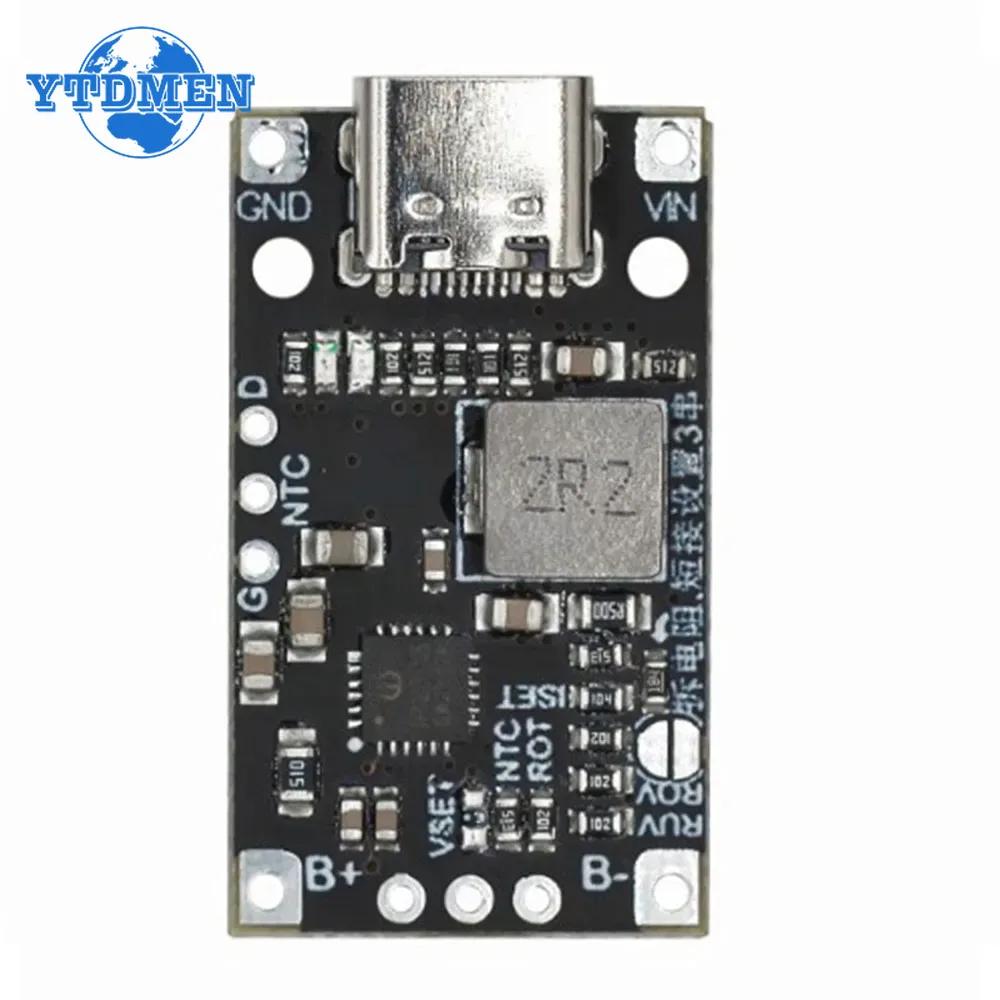

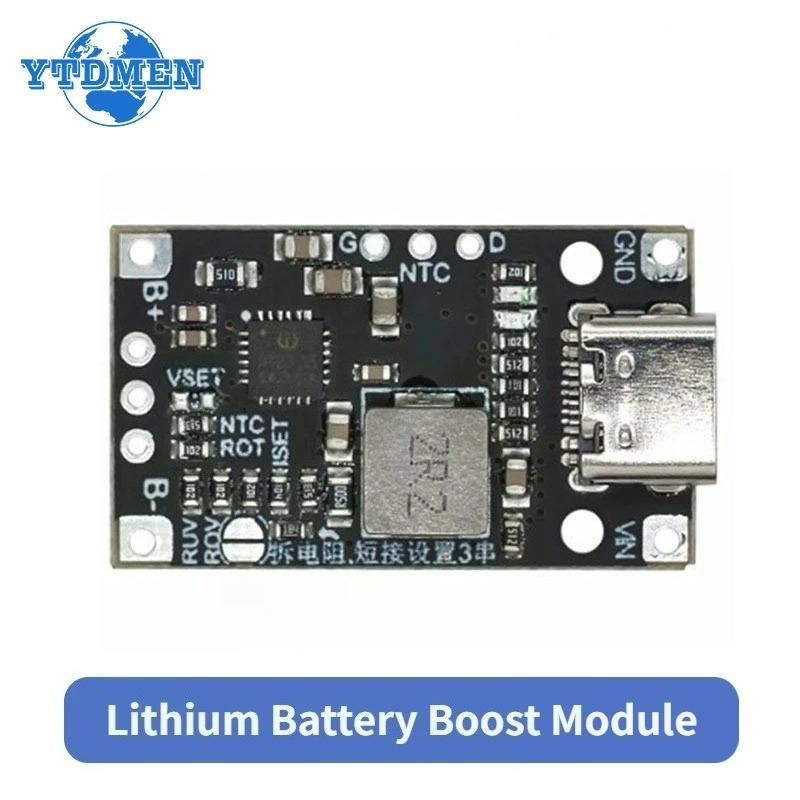

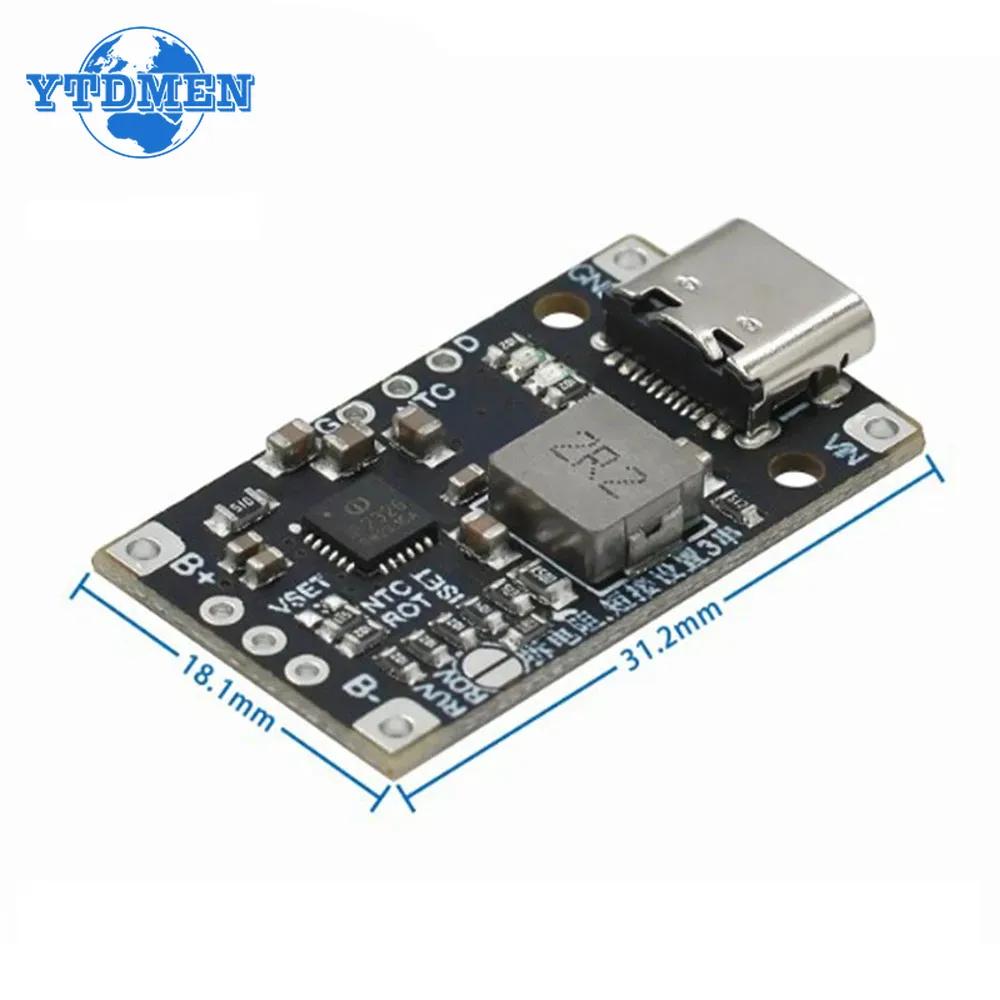

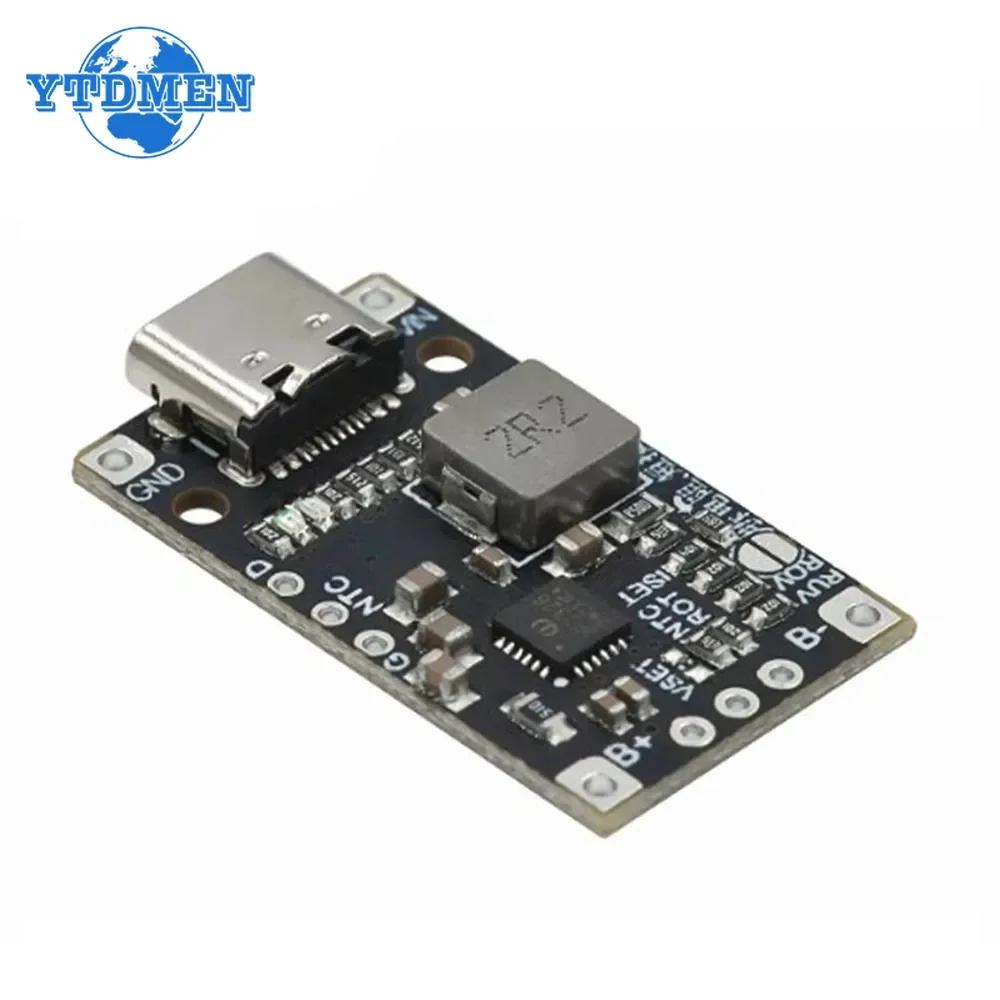

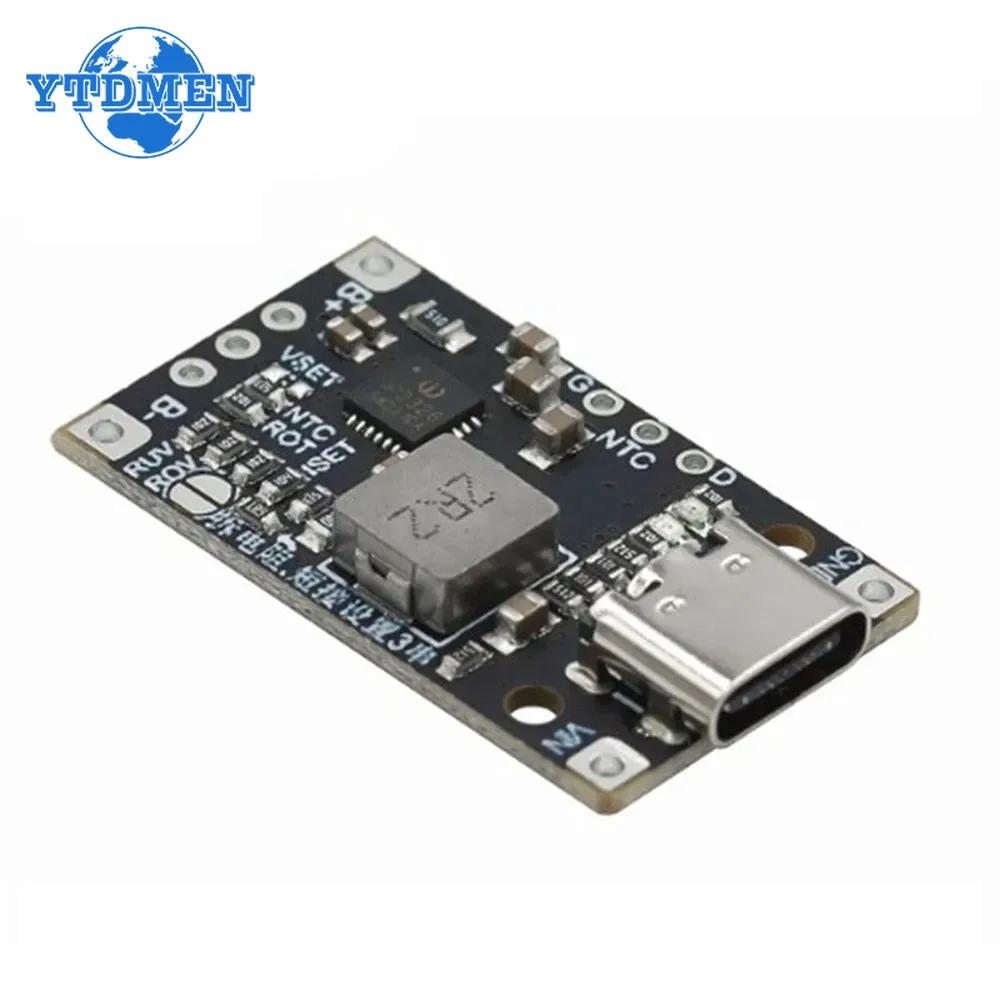

2S Type-C USB 15W 8.4V 12.6V 1.5A BMS Модуль зарядки литиевой батареи с повышением напряжения и балансировкой, поддержка быстрой зарядки с индикатором

Происхождение:Материковый Китай Параметры продукта:

1. Поддержка быстрой зарядки QC

2,15 Вт синхронная импульсная зарядка

3. Повышение эффективности зарядки 94

4. Может быть настроен для зарядки литиевых батарей 2S или 3S

5.2 серия с выравнивающим зарядом

6. Регулируемый зарядный ток

7. Входное перенапряжение, защита от пониженного напряжения

8. Регулируемая защита от тайм-аута зарядки

9. Защита от перегрузки по току, перенапряжения и короткого замыкания на выходе

Модуль подходит для двух или трех последовательно соединенных литиевых батарей 3,7 В через короткую перемычку. По умолчанию установлено 2 последовательно соединенных батареи. При использовании двух последовательно соединенных батарей модуль может работать с функцией выравнивания заряда, что очень практично. Вход может быть через порт Type-C и через припайку проводов. При подключении к источнику быстрой зарядки через порт Type-C напряжение зарядки регулируется автоматически для повышения эффективности. Если вход осуществляется через припайку проводов, входное напряжение должно быть меньше напряжения батареи. Модуль может работать только в режиме повышения напряжения. Если входное напряжение меньше напряжения батареи, модуль может работать только в режиме повышения.

◆Ввод: Порт type-c или вход для пайки провода опциональны, type-c может автоматически регулировать напряжение зарядки при подключении к быстрому зарядному устройству QC для повышения эффективности зарядки, если вход для пайки провода, входная мощность должна быть меньше напряжения аккумулятора (количество последовательных соединений батарей*напряжение батареи).

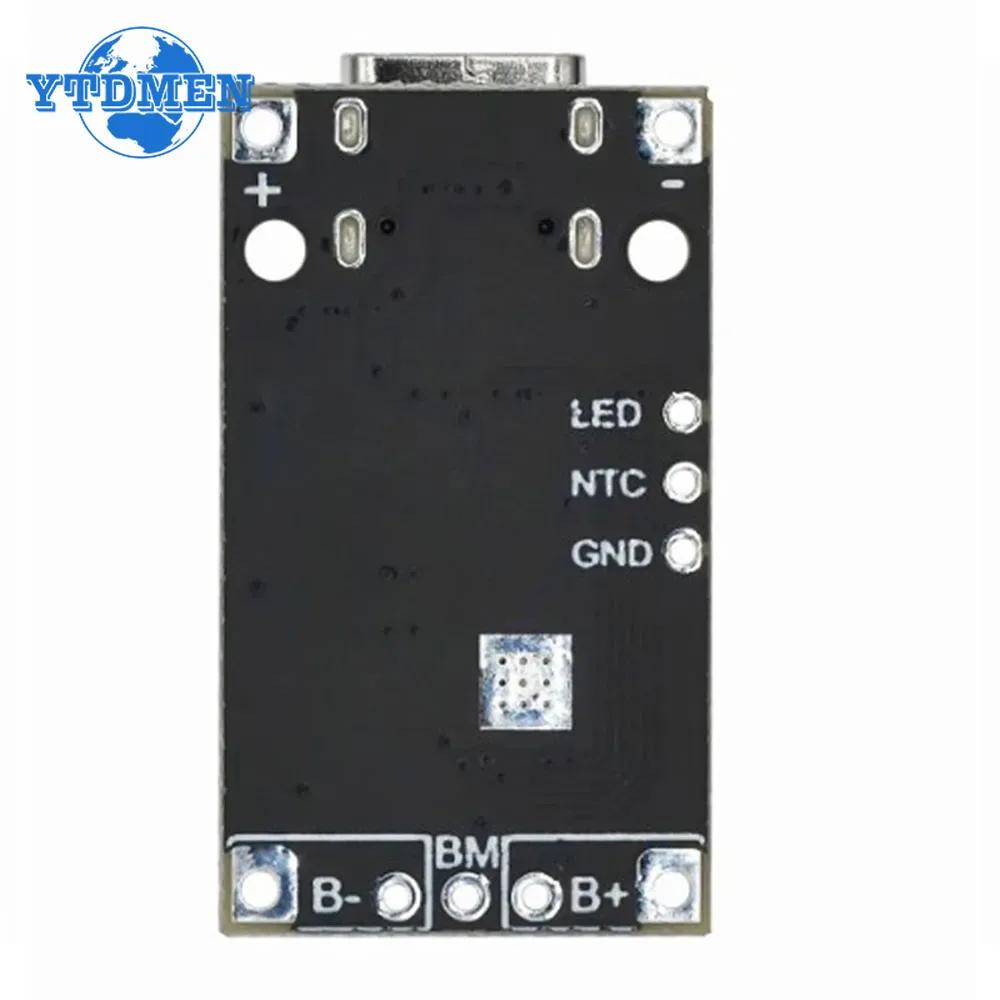

◆Выход: поддерживает 2 серии и 3 серии, батарее необходимо добавить плату защиты, по умолчанию 2 серии на 3 серии, нужно замкнуть точку короткого замыкания, а затем удалить боковой резистор. 2 последовательно соединенных аккумулятора можно использовать для выравнивания функции середины двух аккумуляторных цепочек с ножкой BMS. (скорость выравнивания ограничена, используйте две цепочки аккумуляторов или попробуйте убедиться, что параметры одинаковы).

◆ Текущие настройки: Зеленая стрелка на рисунке выше относится к двум параллельным настройкам тока. Ток по умолчанию составляет 100 кА. (0,9А) и 180K (0,5 А). В соответствии с их собственными потребностями удалить или заменить резистор. Формула для тока = 90 000 / сопротивление.

◆Настройка напряжения зарядки аккумулятора, по умолчанию для одной ячейки 4,2 В, для обычных аккумуляторов это значение также, нет необходимости менять. Если вам нужно изменить, просто установите резистор VSET платы согласно таблице настроек RVSET.

◆ Установка времени ожидания зарядки, по умолчанию время ожидания не установлено, установите значение резистора ROT для установки. 68K-4 часа, 120K-12 часов, после 24 часов нет.

◆доступ NTC: В обычном режиме не используется, при необходимости измените сопротивление NTC-резистора на 82 кОм, к точке пайки NTC и рядом с GND подключите термистор 100 кОм. (В=4100).

◆Светодиодный индикатор: Нормальный красный свет горит постоянно, синий свет горит во время зарядки, синий свет гаснет после зарядки, синий свет мигает при обнаружении неисправности.
