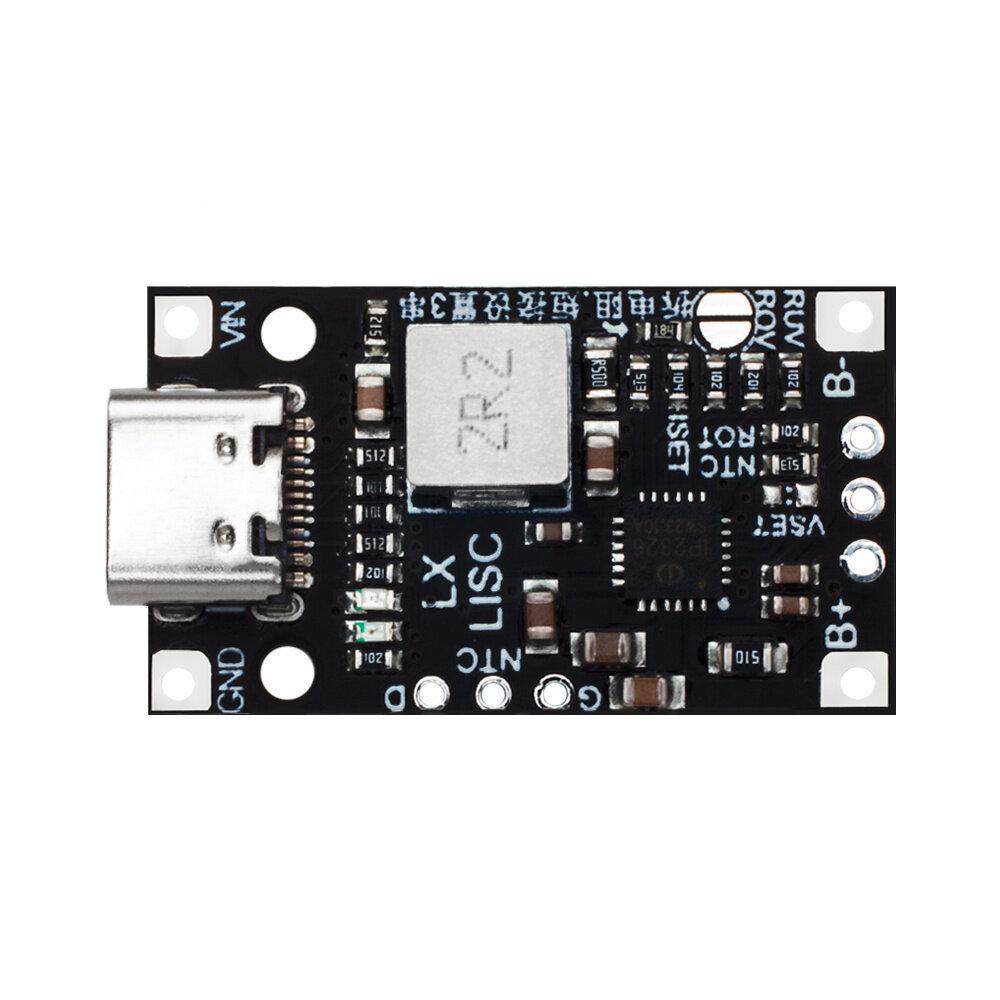

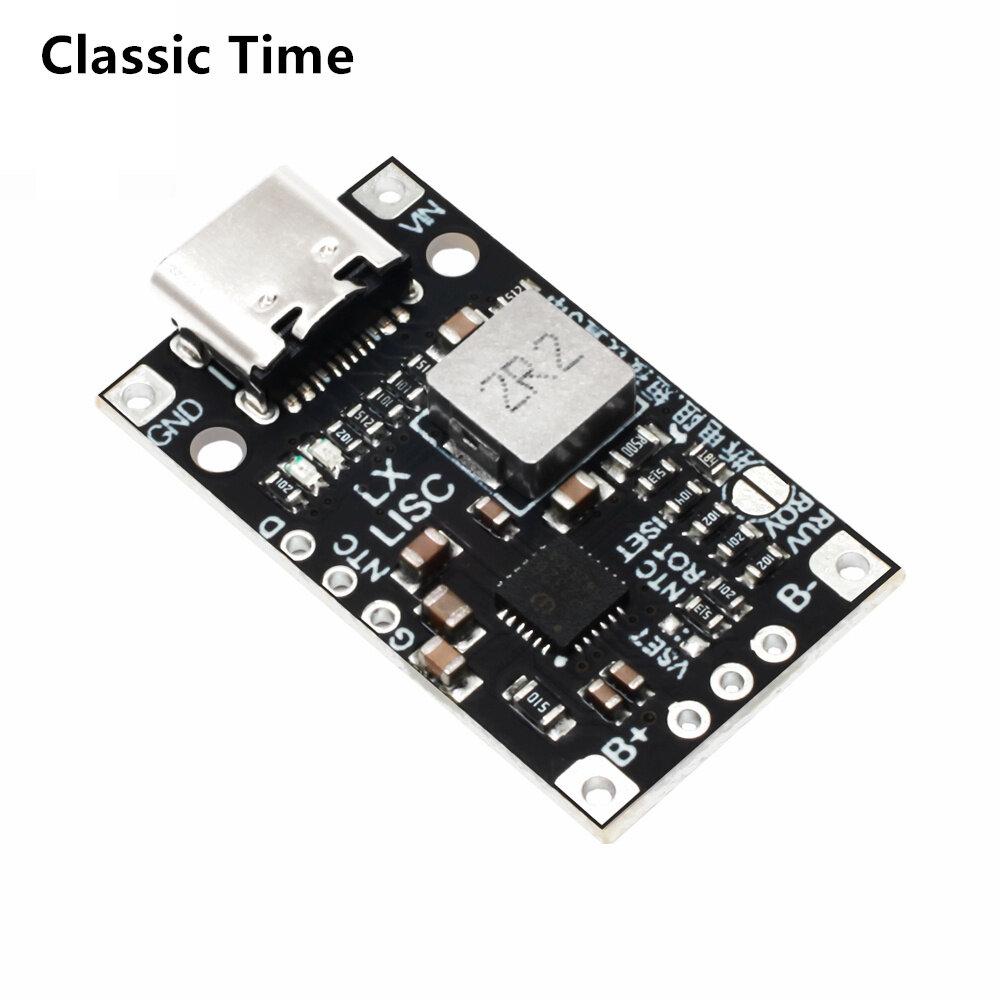

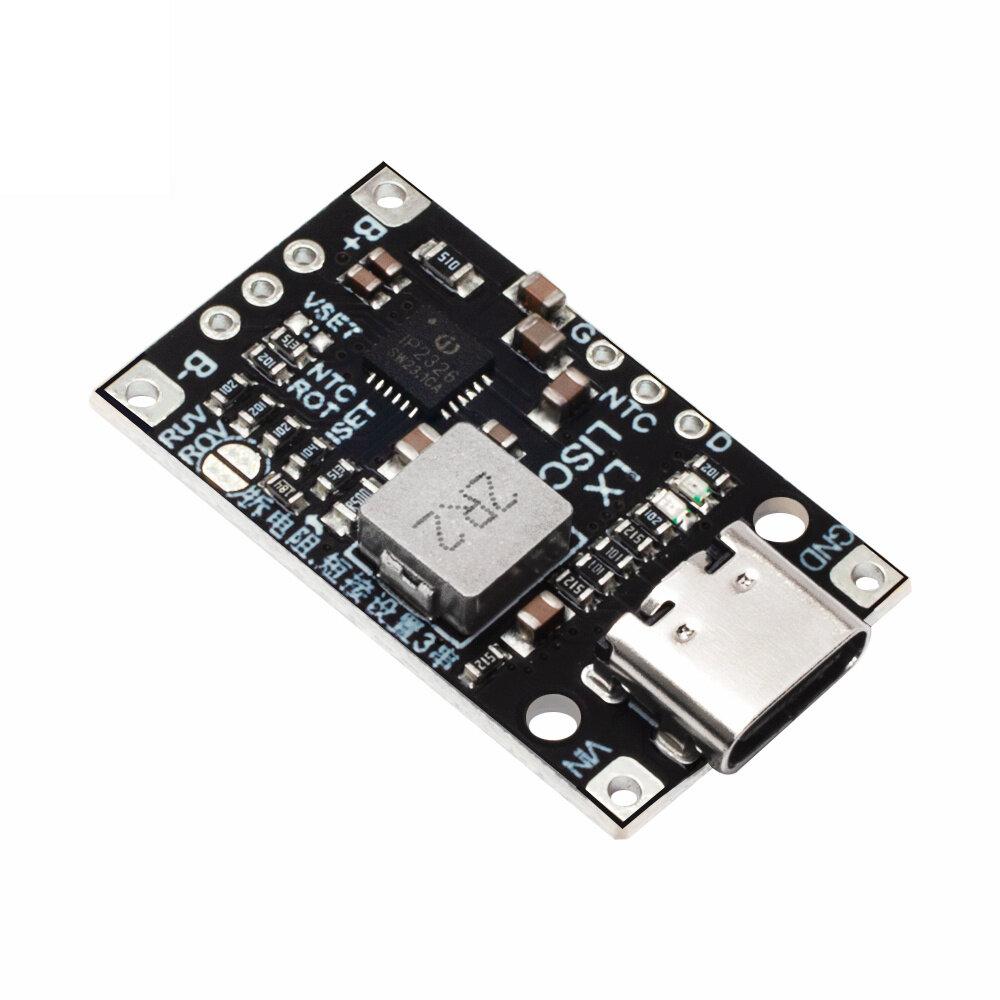

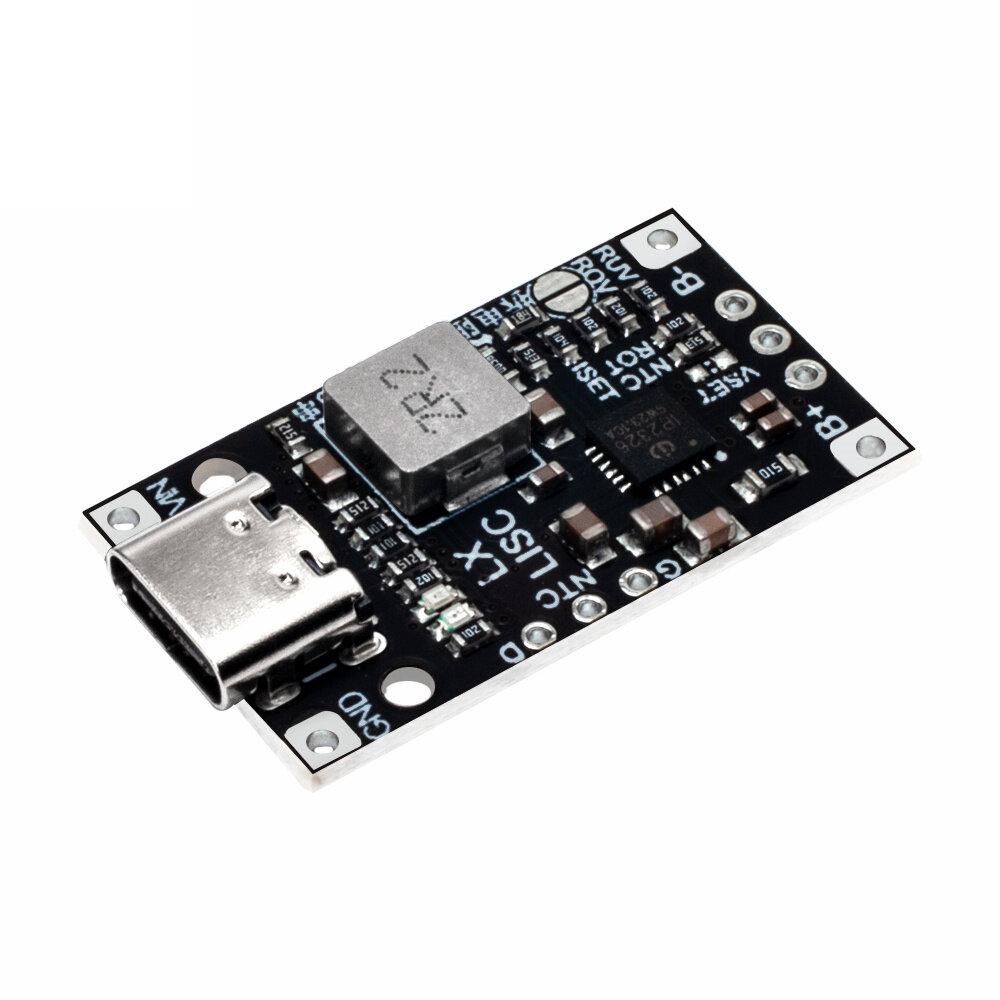

Тип-C USB 2-3S BMS 15 Вт 8,4 В 12,6 В 1,5 А модуль ускорения зарядки литиевой батареи со сбалансированной поддержкой быстрой зарядки с индикатором

Описание

Технические характеристики:

Зарядная плата литиевого аккумулятора серии 2/3 с функцией выравнивания

Поддержка быстрой зарядки QC

Синхронный переключатель 15 Вт ускорение зарядки

Эффективность зарядки 94%

Можно установить зарядку литиевой батареи 2 или 3 серии

Зарядка с выравниванием диапазона 2 серии

Регулируемый зарядный ток

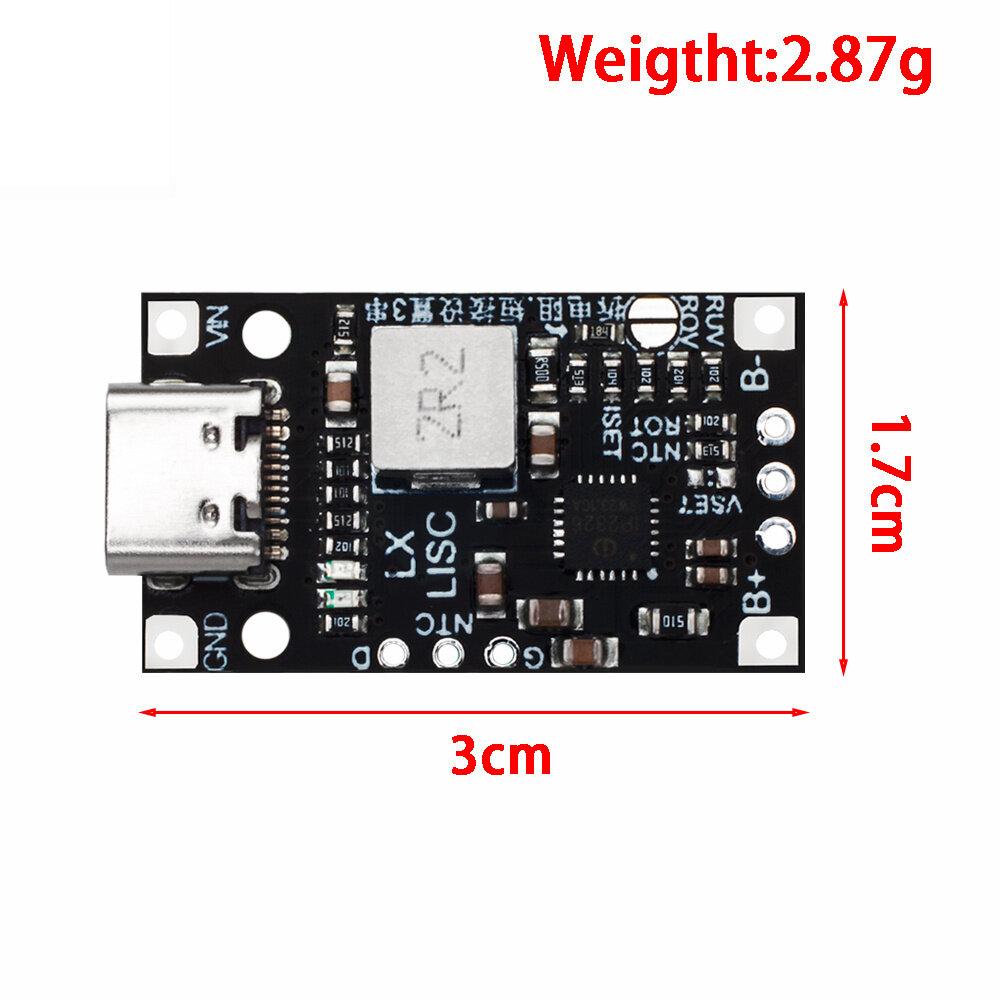

Размер (около): 3,2 * 1,8 * 0,5 см

Светодиодный индикатор:

Красный свет нормально горит;

Во время зарядки горит синий индикатор;

Синий индикатор не горит после полной зарядки;

Синий свет мигает при обнаружении аномалии.

Описание товара:

Модуль применим к двух- или трехканальным литиевым батареям 3,7 В. При настройке короткого замыкания по умолчанию используются две строки. Когда используются две строки, модуль может использовать собственную функцию выравнивания заряда батареи, что очень практично. Порт type-c и сварочная проволока могут использоваться для ввода. Когда порт type-c подключен к источнику питания для быстрой зарядки, зарядное напряжение автоматически регулируется для повышения эффективности. Если входное напряжение меньше напряжения аккумулятора при вводе сварочной проволоки, модуль может работать только в наддувном состоянии.

◆ Ввод: Можно выбрать порт Type-c или вход для пайки. Type-c, подключенный к быстрой зарядке QC, может автоматически регулировать зарядное напряжение и повышать эффективность зарядки. Если паять провод на входе, входной источник питания должен быть меньше напряжения аккумулятора (Количество батарей в серии * напряжение батареи).

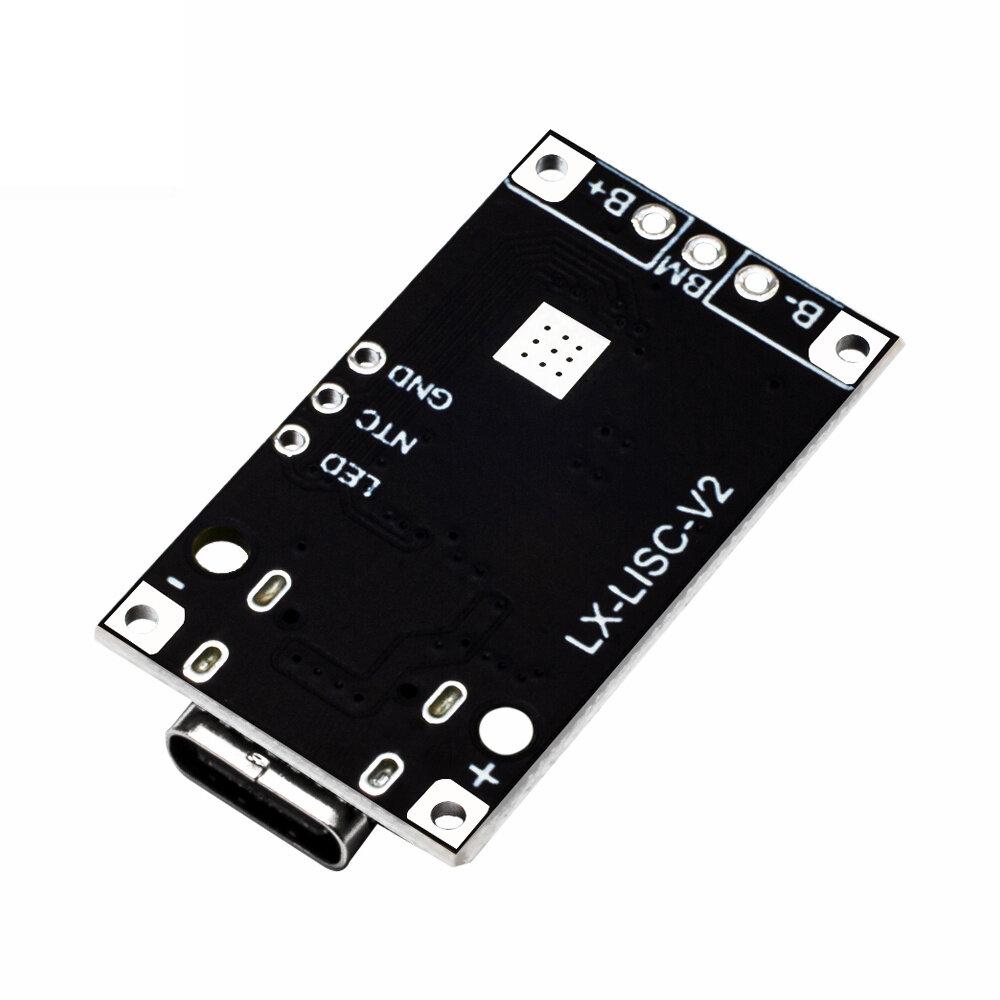

◆ Вывод: Поддерживаются 2 и 3 строки. Аккумулятор должен быть оснащен защитной платой. Значение по умолчанию — 2 строки. При переходе на 3 струны закоротите короткий контакт, а затем снимите боковое сопротивление. Функция выравнивания может использоваться, когда подключены две цепочки батареек. Контакт BM подключен между двумя цепочками батарей (Скорость выравнивания ограничена, и параметры двух цепочек батарей должны быть максимально согласованы при использовании).

◆ Текущая настройка: Зеленая стрелка на рисунке выше указывает на то, что ток настройки по умолчанию для двух параллельных токов составляет 100 КК (0,9А) и 180K (0,5 А). Резистор может быть снят или заменен по мере необходимости. Формула расчета: ток = 90000 / значение сопротивления.

◆ Установите напряжение отключения зарядки аккумулятора. Напряжение одной строки по умолчанию составляет 4,2 В, что является тем же значением для обычных батарей, и его не нужно менять. Для изменения установите сопротивление VSET на плате в соответствии с таблицей настроек RVSET.

◆ Установите тайм-аут зарядки. По умолчанию тайм-аут отсутствует. Установите значение сопротивления ROT. 68К - 4 часа, 120К - 12 часов, без оклейки - 24 часа.

◆ Доступ к NTC: обычно не используется. При необходимости измените значение сопротивления NTC на 82 К и подключите точку сварки NTC и соседний GND к термистору 100 КК (В=4100).

уведомление:

Обычное использование не требует установки слишком большого количества модулей, просто выберите 2 или 3 строки для зарядки по мере необходимости, если вы не являетесь спецификой и не знакомы с приложением.

содержимое пакета:

Зарядный модуль X1

Только вышеуказанное содержимое пакета, другие продукты не включены.

уведомление: Свет съемки и разные дисплеи может привести цвет элемента в картине немного отличается от реальной вещи. Допустимая погрешность измерения составляет +/- 1-3см.
