Интерфейс понятный и простой, мощный, практически отвечающий всем требованиям
Обновленный алгоритм, поддержка мягкой интерполяции, решена проблема интерполяции по фиксированной дуге старой версии;
16 оптоизолированных цифровых входов, 3 оптоизолированных цифровых выхода;
Аналоговое управление шпинделем 0-10 В управление шпинделем (может быть изменен как выход ШИМ);

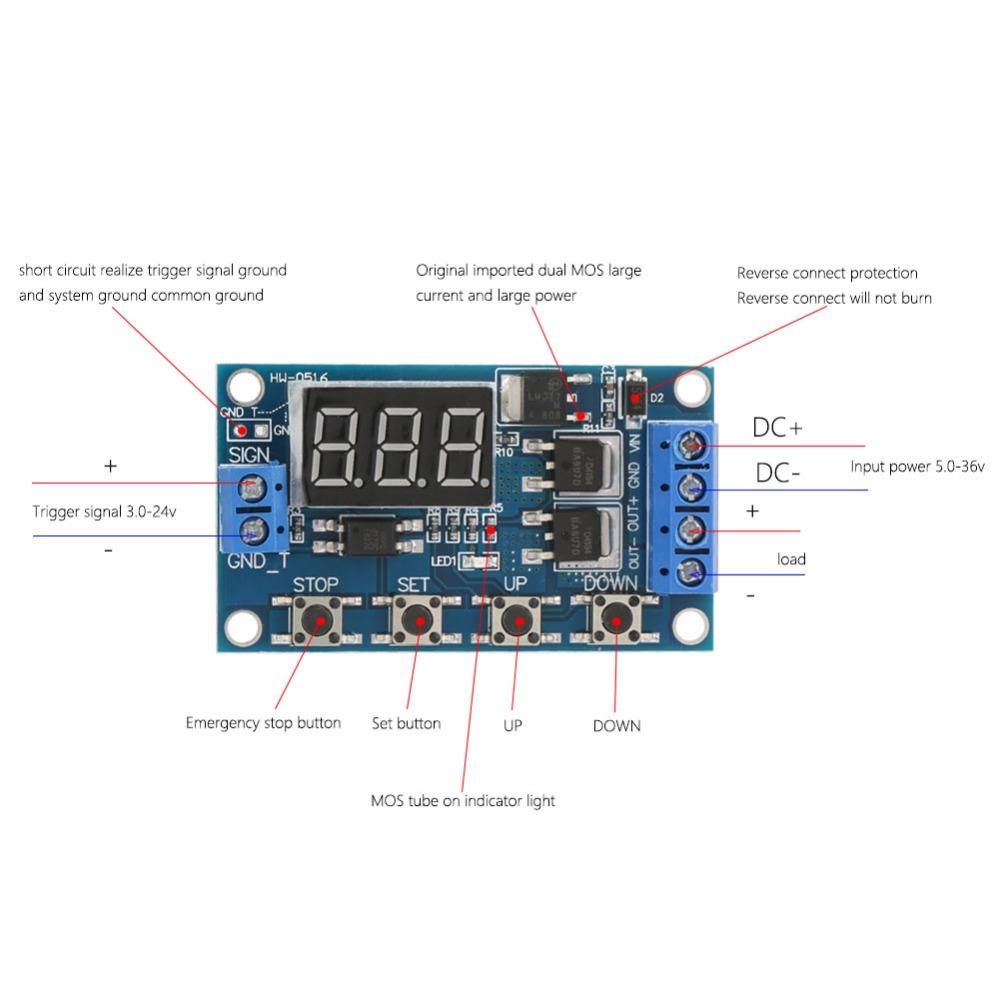

Есть ключевая функция аварийного ОСТАНОВА (Клавиша СТОП), с защитой от обратного соединения, обратное соединение не горит
Характеристики:
Добавлен режим сна, после включения, 5 минут без каких-либо действий, дисплей автоматически выключается, любая кнопка для выхода из режима сна.
Можно задать различные параметры OP, CL и LOP, которые независимы и сохраняются отдельно.
Установите параметры для автоматического выключения и сохранения.
С оптоизоляцией, повышенная помехоустойчивость, промышленная печатная плата, параметры устанавливаются с сохранением памяти после отключения питания.
Технические характеристики:
2: Источник триггера: Активный-высокий (3,0 В-24 В), имеют изоляцию оптопар, могут улучшить способность системы к помехам (Клиенты также могут замыкать общую почву).
Выходная мощность: 5В--36В постоянного тока, 15А непрерывный ток при комнатной температуре, мощность 400 Вт (максимальный ток до 30А при вспомогательных условиях охлаждения)
Срок службы: бесконечное переключение времени
Рабочая температура: - 40 ~ 85 °C
Вес: Приблизительно 16 г / 0,6 унции
цвет: Как показано на картинке

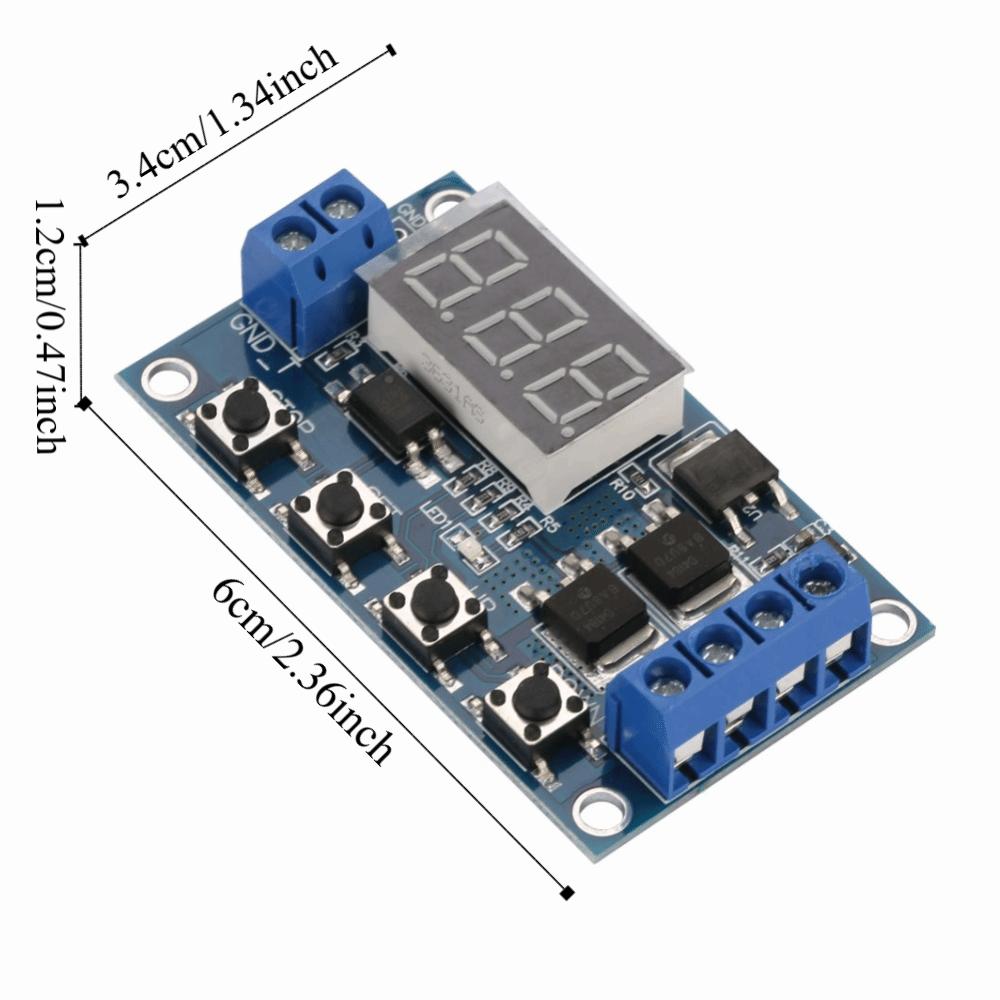

Размер: 6 * 3,4 * 1,2 см(2.36*1.34*0.47in)
Рабочий режим:
P1: сигнал триггера, реле находится на времени «OP», а затем отключите; во время "ОП", следующим образом::
П1.1: сигнал срабатывает снова, недопустимый
П1.2: сигнал срабатывает снова, часы сбрасываются
П1.3: Сигнал снова срабатывает, ретрансляция выключена, остановка часов;
Р-2: сигнал триггера, реле выключено "CL" времени, реле на времени "OP", а затем отключите реле;
П3.1: триггерный сигнал, реле включается после времени "OP", реле выключается время "CL", затем рабочий цикл, если период триггерного сигнала, реле выключается, останавливает часы; количество циклов ( "ЛОП") может быть установлен.
П3.2: без срабатывания сигнала, реле находится на времени «OP», реле выключено во времени «CL» и работает на велосипеде; частота ( "ЛОП") Цикл может быть установлен;
Р-4: функция удержания сигнала. Если синхронизация триггерного сигнала очищена, реле остается включенным; когда сигнал исчезает, после тайминга «OP» времени, реле; Если во время синхронизации сигнал другой, синхронизация очищается;
Обращать внимание:
1. Модуль представляет собой активный выход, выходное напряжение которого равно входному напряжению.
2.'DC + 'and' нагрузка + 'Это внутреннее короткое замыкание полюсов, но'DC-'и' нагрузка - 'полюса во время использования не могут быть замыкающимися, в противном случае нагрузка не может контролироваться включенной и выключенной, что эквивалентно нагрузке несет электричество.
Диапазон времени:
Как выбрать временной диапазон?
После установки значения параметра экрана выбора режима коротким нажатием кнопки "STOP" для выбора временного диапазона;
XXX. десятичная запятая в месте единицы измерения, временной диапазон: От 1 секунды до 999 секунд.
XX. X десятичная запятая в месте десятилетия, Диапазон времени: от 0,1 секунды до 99,9 секунды
X. X. X. десятичная полная яркость, Диапазон синхронизации: От 1 минуты до 999 минут.
Например, вы хотите установить «OP» на 3,2 секунды, затем переместить десятичную запятую на место десятилетия, цифровой дисплей 03,2
Описание параметра: "OP" - время проводимости, "CL" - время выключения, "LOP" - количество циклов (1-999 раз, "---" представляет бесконечный цикл).
Эти параметры независимы друг от друга, но являются общими для каждого режима. Например, в режиме P1.1 установите время «OP» в 5 секунд, если вы переключитесь в режим P1.2, то его «OP» тоже составит 5 секунд.
В главном интерфейсе (дисплей 000), короткое нажатие кнопки "SET" отобразит "OP" ( "КЛ", "ЛОП") и соответствующее время XXX;
Некоторые параметры только режим "OP" (например, режим P1.1, P1.2, P1.3), короткое нажатие клавиши "SET" для отображения только "OP" и соответствующего времени;
Некоторые модели имеют параметры "OP", "CL", "LOP" (например, режим P3.1, P3.2), короткое нажатие кнопки "SET" отобразит "OP" и соответствующее время, "CL" и соответствующее время, "LOP" и соответствующее количество раз;
В основном интерфейсе коротким нажатием клавиши "SET" для просмотра информации о параметрах текущего режима, очень удобно!
Как задать параметры?
1. Сначала прочитайте инструкцию, чтобы определить требуемый режим работы.
2. Модуль включен, дисплей в текущем режиме работы (Режим P1.1 по умолчанию), затем введите основной интерфейс; нажмите кнопку "SET" в течение 2 секунд после отпуска, чтобы войти в интерфейс выбора режима; короткое время нажатием клавиш "UP", "DOWN" для выбора режима (С1.1 ~ С-4).
3. Выберите режим (например, P3.2), короткое нажатие кнопки "SET", после чего параметр, который нужно установить, мигает ( "OP" вовремя, "CL" вне времени, циклы "LOP" ( "---" представляет бесконечный цикл)), клавишами "UP", "DOWN" для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткое нажатие (увеличить или уменьшить одну единицу); затем коротко нажмите клавишу «STOP», чтобы выбрать положение десятичной запятой, выберите временной диапазон (от 0,1 секунды до 999 минут); короткое нажатие кнопки "sET" для установки следующих параметров текущего режима процедуры как указано выше.
4. После того, как параметры установлены, долго нажимайте кнопку «SET» в течение 2 секунд, затем отпустите, название текущего режима будет мигать один раз, а затем вернитесь на главный экран, установите параметры успеха!
Основной интерфейс: В реле не работает отображение состояния "000" (без десятичной запятой), с десятичной запятой в состоянии ретрансляции.
Экран выбора режима: Долго нажимайте клавишу «SET» для входа, после завершения настройки нажмите клавишу «SET», чтобы выйти обратно на главный экран.
Кнопка «Стоп» расширений:
Режим включения реле:
1. ON: Реле позволяет проводить в «ОП» вовремя;
2. OFF: реле запрещенной проводимости всегда закрыто;
В основном интерфейсе коротко нажмите кнопку «STOP», чтобы переключиться между ON и OFF, ток, при котором состояние будет мигать, а затем вернитесь на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Режим сна:
1. Спящий режим "C-P": через пять минут бездействия цифровой дисплей автоматически выключается, программа работает в обычном режиме;
2. Нормальный режим "O-d": цифровой дисплей всегда открыт;
Нажмите кнопку «STOP» в течение двух секунд, а затем отпустите переключатель состояния «C-P» и «O-d», в котором текущее состояние мигает, а затем вернитесь на главный экран.
Список пакетов:
1 x Импульсный сигнал Цикл задержки Таймер переключатель
