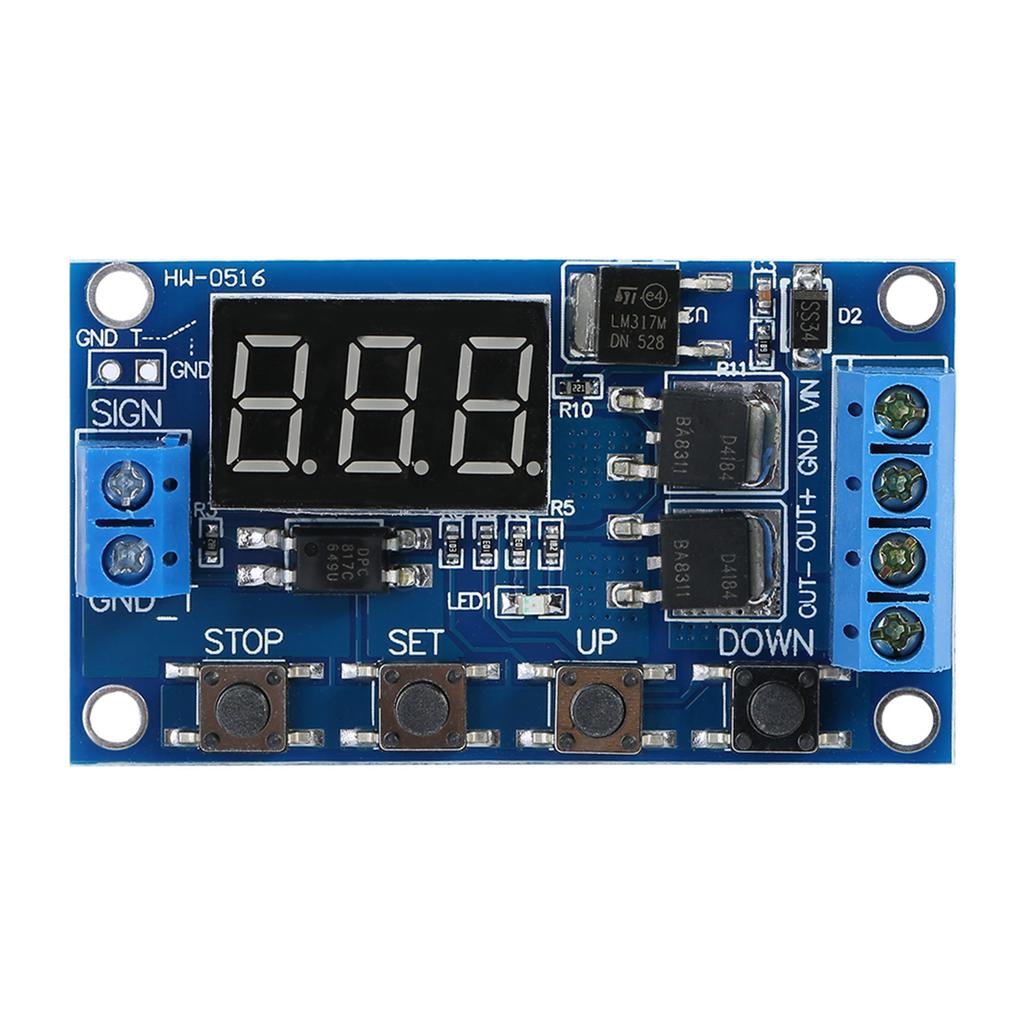

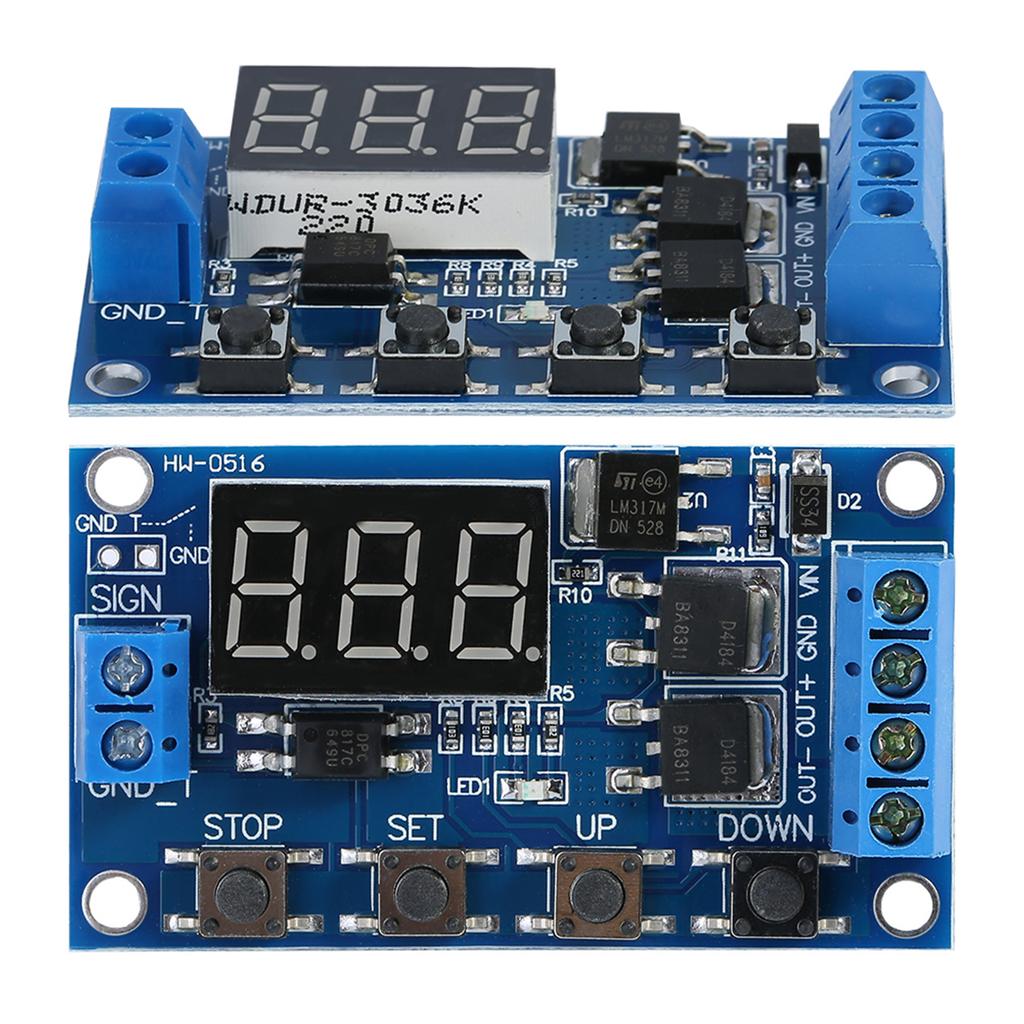

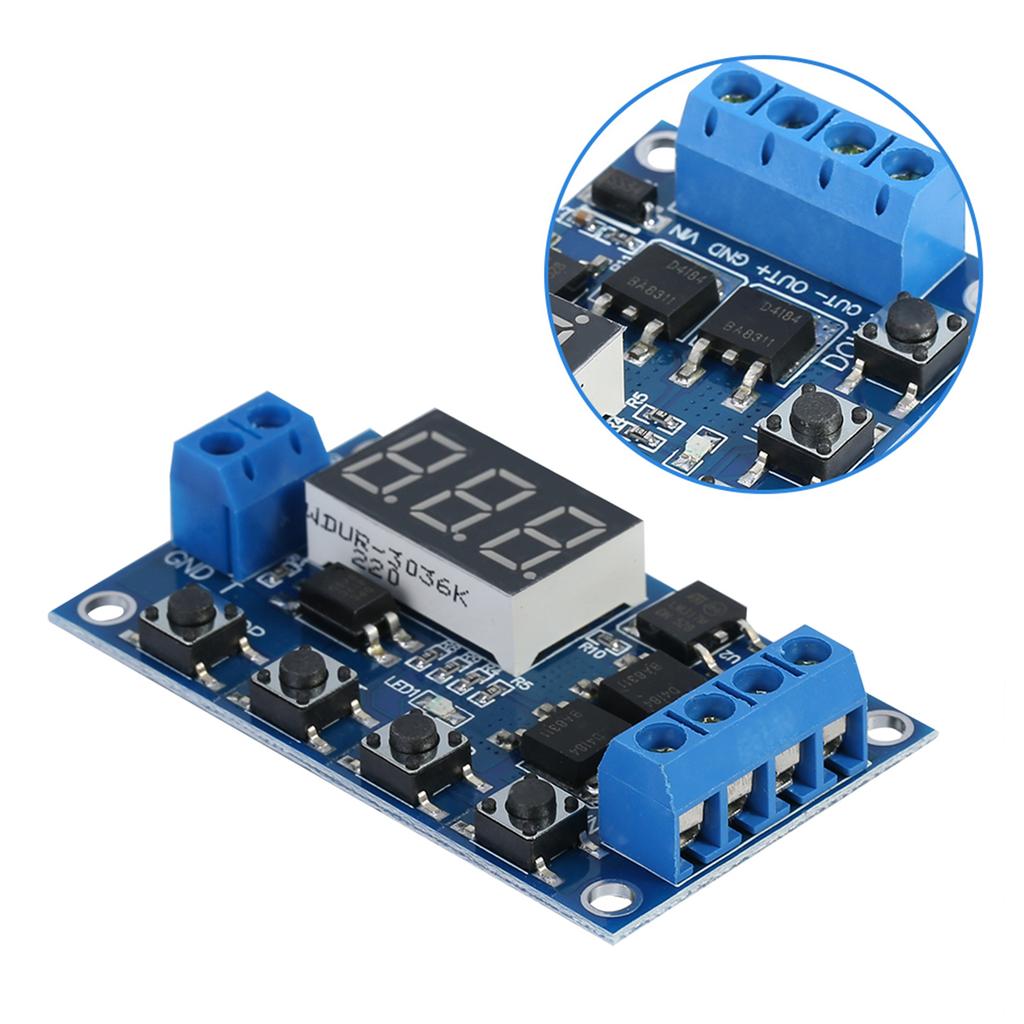

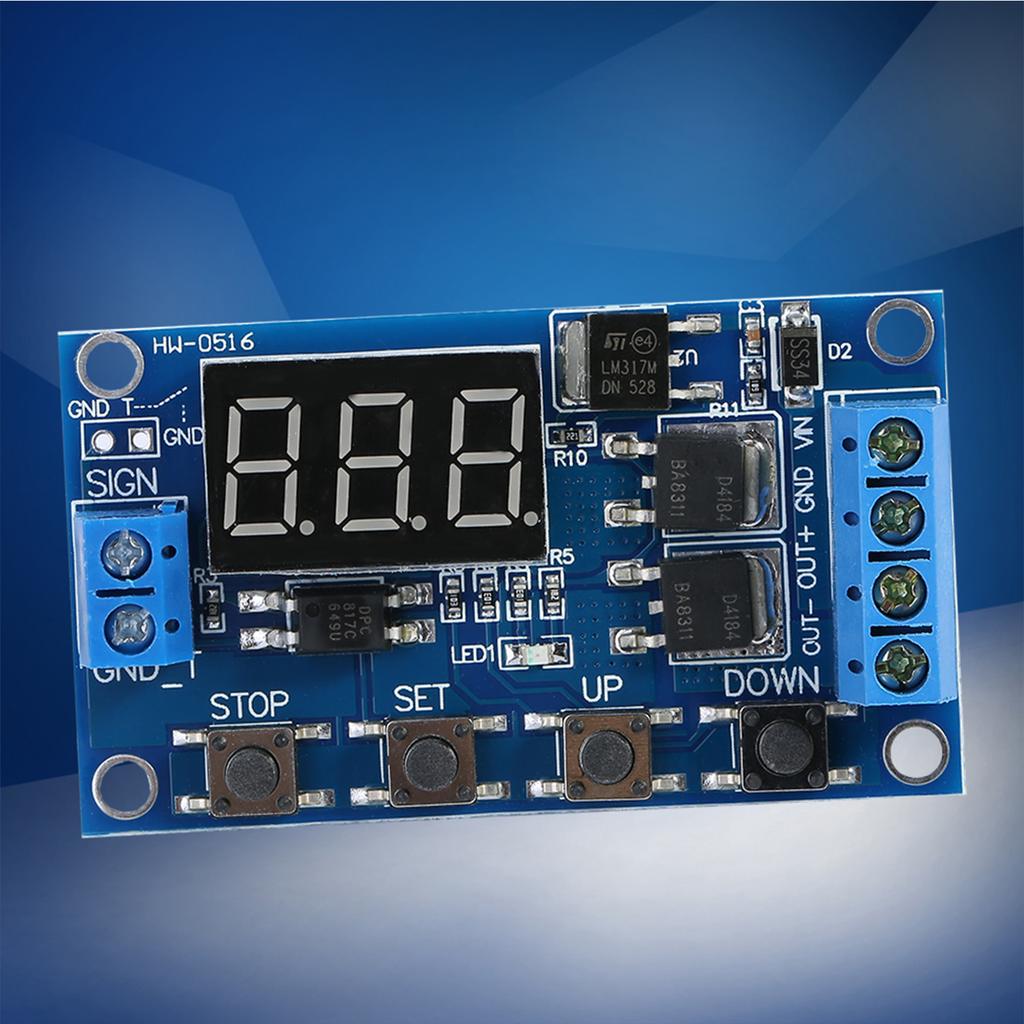

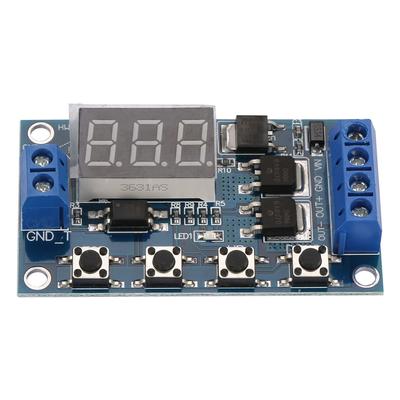

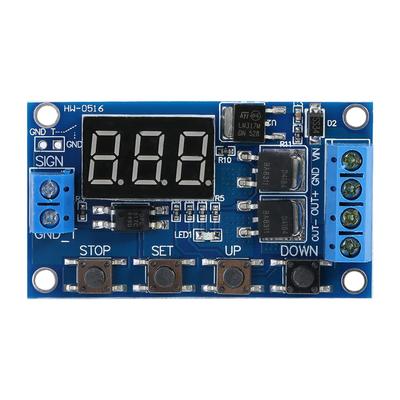

Удачи с вашими любимыми покупками. Особенности:
Для достижения быстрой высокочастотной цепи включения и выключения, неограниченное количество раз переключения.
При включении/выключении не было шума, не было искры и не было электромагнитных помех.
По сравнению с обычными электромагнитными релейными модулями, он имеет более длительный срок службы.
Dual-MOS в параллельном активном выходе, более низкое внутреннее сопротивление, больший ток, сильная мощность; при комнатной температуре рабочий ток составляет до 15А, мощность до 400 Вт, что может использоваться для большинства оборудования.
Широкий вход напряжения от 5 В до 36 В, обычно используемый для управления двигателями постоянного тока, фонарями, светодиодными лентами, микронасосами, электромагнитными клапанами и т. Д., Очень удобно.
Он имеет функцию аварийной остановки (Кнопка "СТОП") и защита от обратного ввода.
Автоматически перейдите в спящий режим и выключите дисплей, если не будет операции через 5 минут, и будет просыпаться при нажатии любой кнопки.
Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и сохраняются отдельно;
Все настройки параметров будут сохранены автоматически в случае сбоя питания.
Характеристики:
напряжение: DC 5V ~ 36V.
Источник сигнала триггера: Триггер высокого уровня напряжения (3,0 В ~ 24 В), сигнальная земля и заземление системы не находятся на общей почве для улучшения возможностей системы по защите от помех (Кроме того, их можно подключить на общей основе).
Выходная мощность: DC 5V ~ 36V, при комнатной температуре, непрерывный ток 15A, мощность 400W. При усилении рассеивания тепла ток может составлять до 30А.
Ток покоя: 20 мА
Рабочий ток: 50мА
Рабочая температура: -40℃~85℃
Синхронизации (Временная задержка) Диапазон: от 0,1секунды до 999 минут

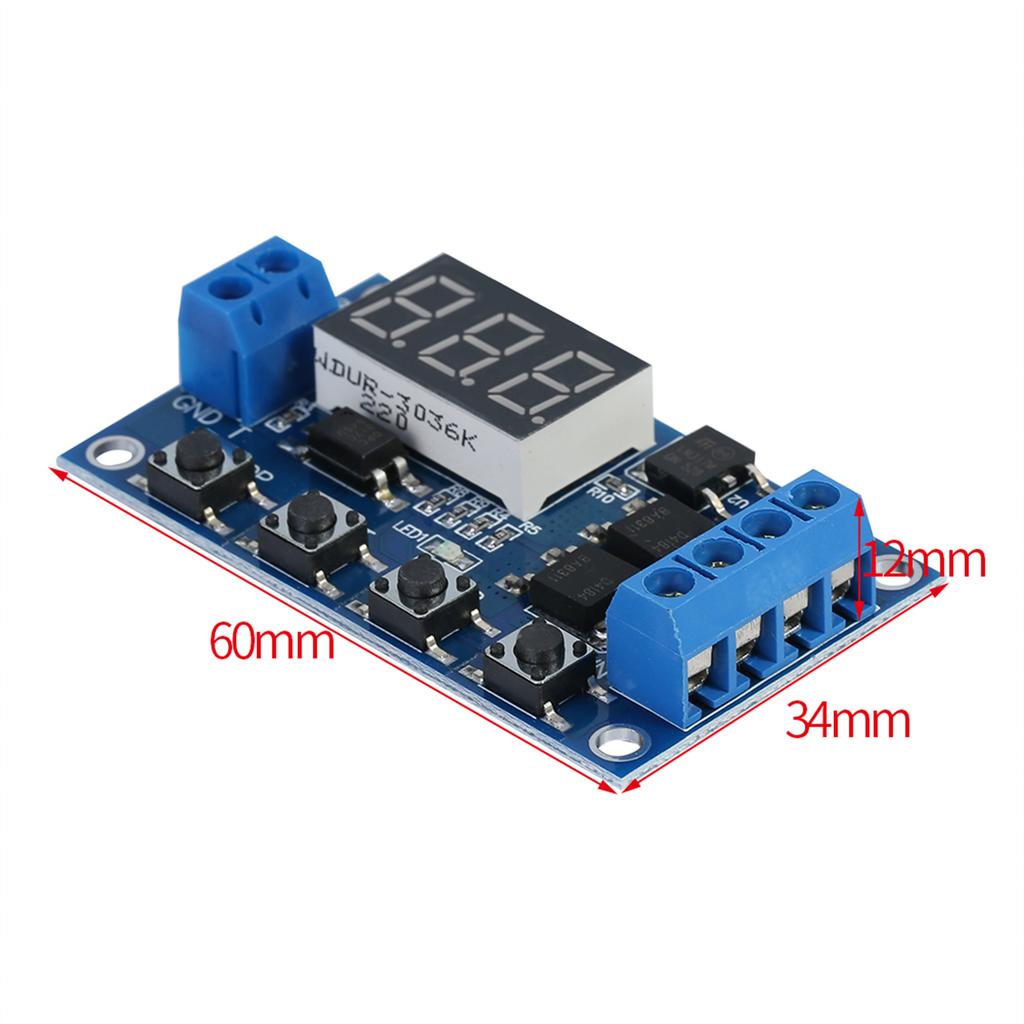

Размер: 60 * 34 * 12 мм / 2,36 * 1,33 * 0,47 "
Инструкция:
Рабочий режим:
P1: сигнал триггера, реле находится на времени «OP», а затем отключите; во время "ОП", следующим образом::
П1.1: сигнал срабатывает снова, недопустимый
П1.2: сигнал срабатывает снова, синхронизация сбрасывается
П1.3: Сигнал снова срабатывает, выключает ретрансляцию и останавливает синхронизацию;
Р-2: сигнал триггера, реле выключения "CL" времени, реле на времени "OP", а затем отключение реле после синхронизации;
П3.1: триггерный сигнал, реле включается после времени «OP», реле выключено время «CL», затем циклы работы; если триггер сигнал снова во время цикла, реле выключено, остановите синхронизацию; количество циклов раз ( "ЛОП") может быть установлен.
П3.2: без срабатывания сигнала после включения питания, реле находится на времени "OP", реле выключено время "CL", затем циклы работы; количество циклов раз ( "ЛОП") может быть установлен.
Р-4: функция удержания сигнала. При наличии триггерного сигнала сбрасывается синхронизация, реле остается на включении; когда сигнал исчезает, после синхронизации времени «OP», реле выключено; если во время синхронизации срабатывает другой сигнал, синхронизация будет сброшена.
Как задать хронометрировать диапазон:
После установки значения параметра при выборе режима нажмите кнопку "STOP" для установки диапазона тактовой частоты;
XXX. Загорается последняя десятичная запятая, диапазон: От 1 секунды до 999 секунд.
XX. X Вторая последняя десятичная запятая загорается, диапазон: от 0,1 секунды до 99,9 секунды
X. X. X. все 3 десятичные точки загораятся, диапазон: От 1 минуты до 999 минут.
Например, если вы хотите установить значение «OP» как 3,2 секунды, зажгите вторую последнюю десятичную запятую и установите отображение цифр как 03,2
Описание параметра: "OP" - по времени, "CL" - время выключения, "LOP" - количество времени цикла (1-999 раз, "---" представляет бесконечный цикл).
Эти параметры независимы друг от друга, но являются общими для каждого режима. Например, в режиме P1.1 установите вовремя «OP» 5 секунд, если вы переключитесь в режим P1.2, его «OP» также составит 5 секунд.
В главном интерфейсе (дисплей 000), нажатие кнопки "SET" отобразит "OP" ( "КЛ", "ЛОП") и соответствующее время XXX;
Если режим (например, режим P1.1, P1.2, P1.3) имеет только время «OP», нажмите клавишу «SET», чтобы отобразить только «OP» и соответствующее время;
Некоторые модели (например, режим P3.1, P3.2) иметь параметры "OP", "CL", "LOP", нажатие кнопки "SET" отобразит "OP" и соответствующее время, "CL" и соответствующее время, "LOP" и соответствующее количество раз;
После установки режима, в главном интерфейсе нажмите клавишу "SET", чтобы увидеть информацию о параметрах текущего режима, очень удобно.
Как задать параметры:
1. Сначала прочитайте инструкцию, чтобы определить требуемый режим работы.
2. Модуль включен, дисплей в текущем режиме работы (Режим P1.1 по умолчанию), затем введите основной интерфейс; нажмите и удерживайте кнопку "SET" в течение 2 секунд, чтобы войти в интерфейс выбора режима; затем нажмите кнопку «ВВЕРХ», «ВНИЗ», чтобы выбрать режим (С1.1 ~ С-4).
3. Выберите режим (например, P3.2), затем нажмите кнопку "SET", параметр для установки мигает ( "OP" вовремя, "CL" вне времени, циклы "LOP" ( "---" представляет бесконечный цикл)), Нажмите(или нажмите и удерживайте) Кнопка "UP", "DOWN" для настройки значения параметра; Затем нажмите клавишу «STOP», чтобы установить положение десятичной запятой и выбрать диапазон синхронизации (от 0,1 секунды до 999 минут); нажмите кнопку "SET" для установки следующих параметров текущего режима, метод такой же, как и выше.
4. После того, как параметры установлены, нажмите и удерживайте кнопку «SET» в течение 2 секунд, затем текущий режим промигнет один раз, а затем вернется к основному интерфейсу, что означает, что параметры успешно установлены.
Основной интерфейс: Если реле не находится в рабочем состоянии, оно отображает "000" без десятичной запятой), если он находится в рабочем состоянии, он имеет десятичную запятую.
Экран выбора режима: Нажмите и удерживайте кнопку "SET" для входа; после настройки нажмите и удерживайте кнопку «SET», чтобы выйти обратно в основной интерфейс.
Реле включения режима:
1. ON: Реле позволяет проводить в «ОП» вовремя;
2. OFF: Реле запрещает проводимость и всегда замкнуто;
В основном интерфейсе нажмите кнопку «STOP», чтобы переключиться между ON и OFF, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция является функцией аварийной остановки, нажмите кнопку, чтобы отключить реле)
Режим сна:
1. Спящий режим "C-P": пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;
2. "O-d" Нормальный режим: цифровой дисплей всегда включается;
Нажмите и удерживайте кнопку «СТОП» в течение двух секунд, чтобы переключить состояние «C-P» и «O-d», текущее состояние мигает, а затем возвращается к основному интерфейсу.
уведомление:
1. Модуль представляет собой активный выход, выходное напряжение которого равно входному напряжению.
2.'DC + 'и' нагрузка + ' внутренне замыкаются(связанный), но ' DC - ' и ' нагрузка - ' не могут быть закорочены, в противном случае нагрузка не может контролироваться включением и выключением, что эквивалентно нагрузке, включенной всегда.
В коплект входит:
1 x модуль переключения таймера
