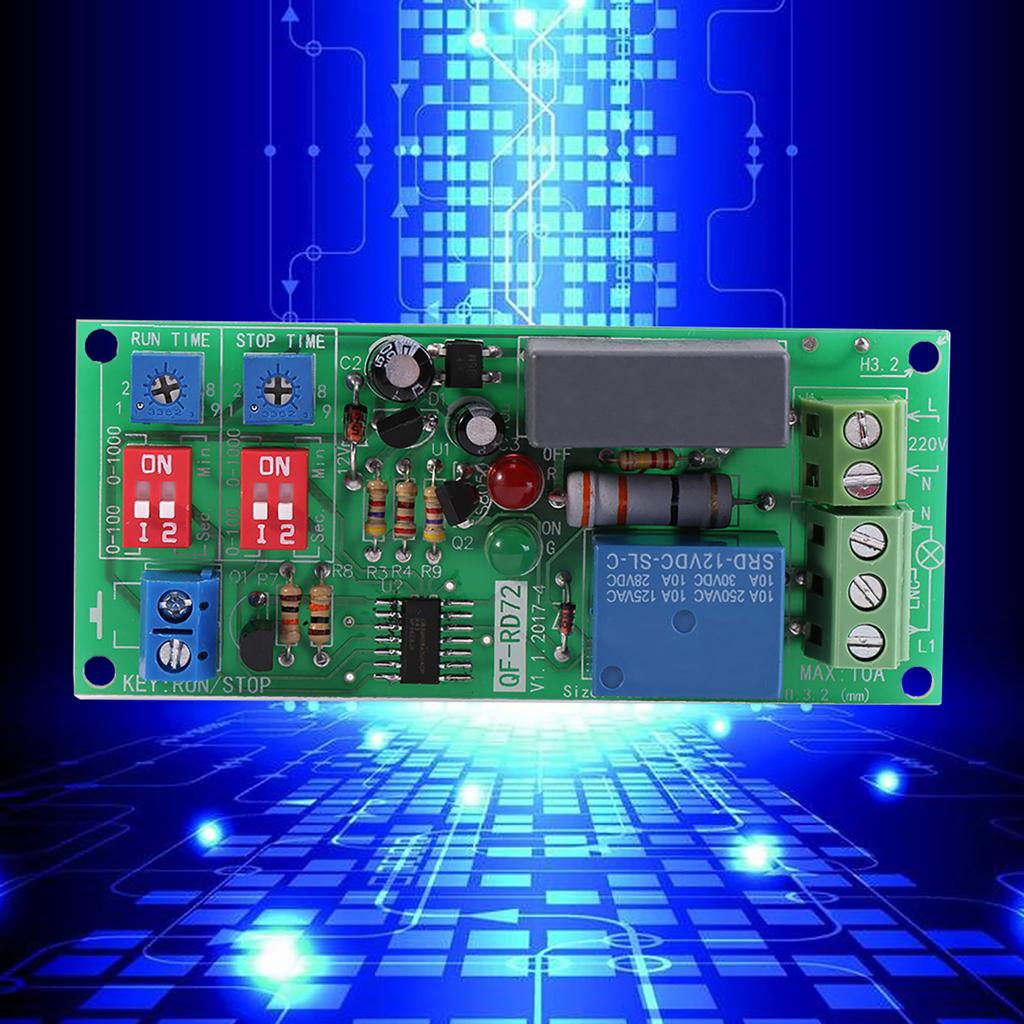

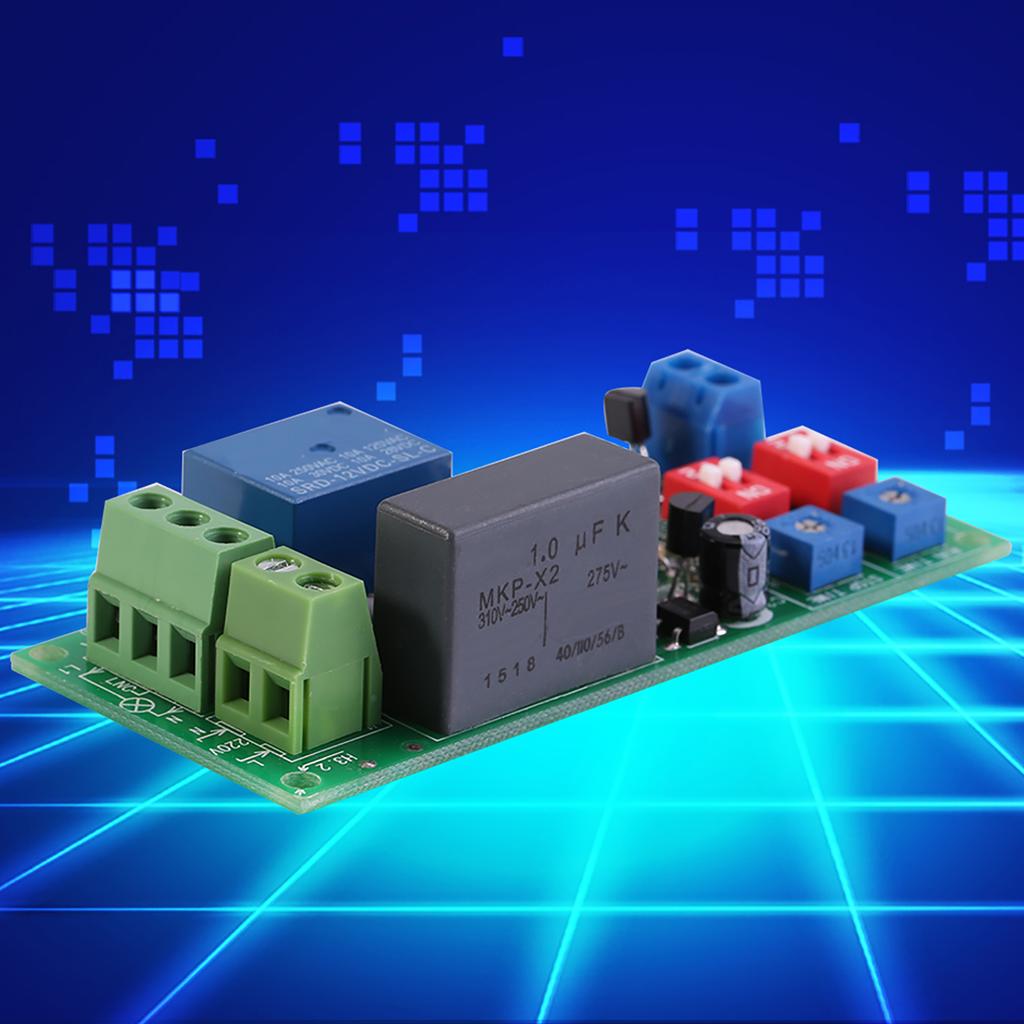

Характеристики:
Это модуль реле времени с высокой точностью, стабильной и надежной работой.
Существует широкий временной диапазон, который вы можете установить, как время РАБОТЫ , так и время ОСТАНОВКИ регулируются.
Поддерживает функцию старт-стоп, модуль переходит в режим бесконечного цикла после
питание включено, реле работает в соответствии с настройкой времени пробега и остановки.
Отлично подходит для управления возвратно-поступательным движением или повторяющимся включением/выключением питания для оборудования и продуктов при испытаниях на выгорание.

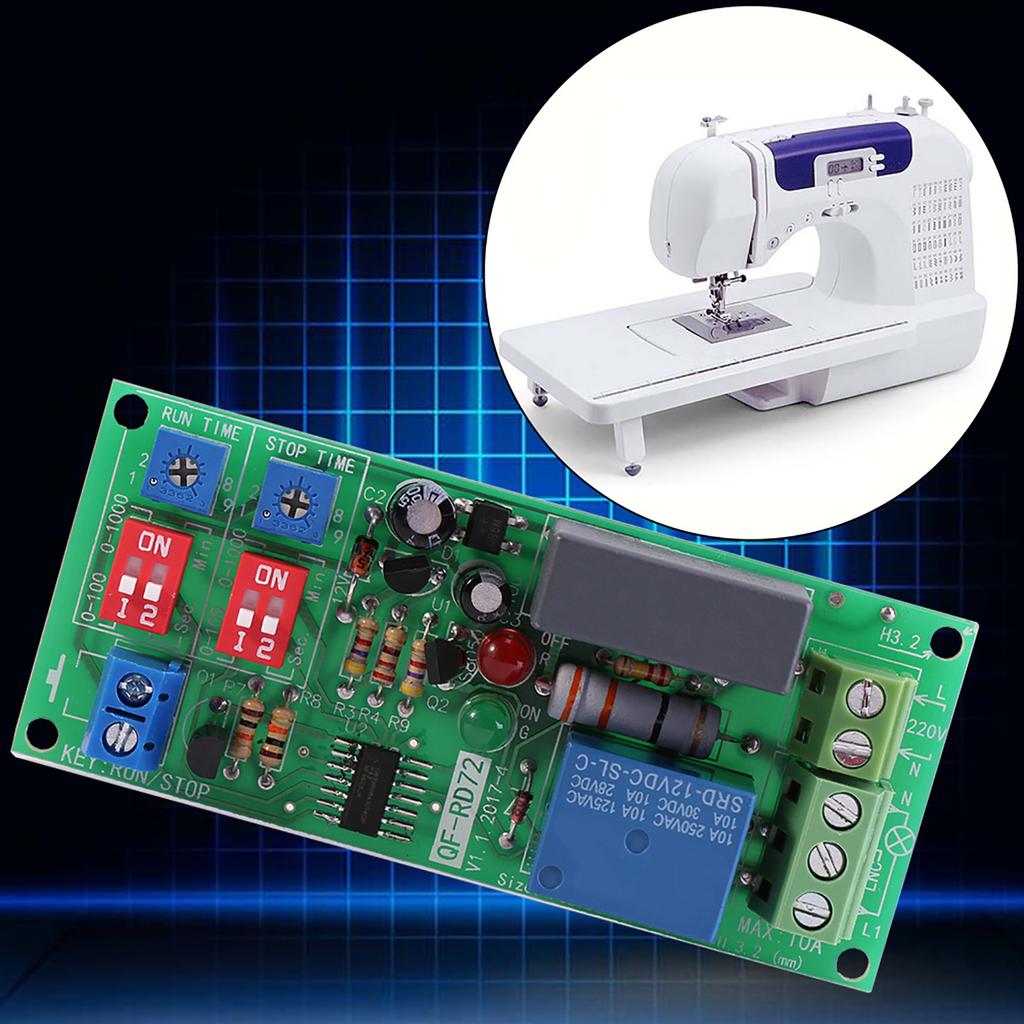

Широко используется на оборудовании для работы таймера, повторяющемся испытательном контуре машины, прерывистом насосе аквариума и т. Д.
Характеристики:
напряжение: AC100В 250В
Мощность: <1,0 Вт
Выход: Активный выход, выходное напряжение равно входному напряжению.
Максимальный выходной ток: <10А
Ввод: Пассивный вход переключателя, зеленый светодиод загорается после включения, красный светодиод загорается после остановки
Временной диапазон: 0.5сек. до 1000мин.
Точность времени: Максимальное значение диапазона*0.001
Ввод(кнопка "Пуск"): Пассивный вход переключателя, зеленый светодиод загорается после включения, красный светодиод загорается после остановки
Ввод start не требуется. Подключите эти 2 клемма, и тогда плата будет циклически циклично после включения питания.

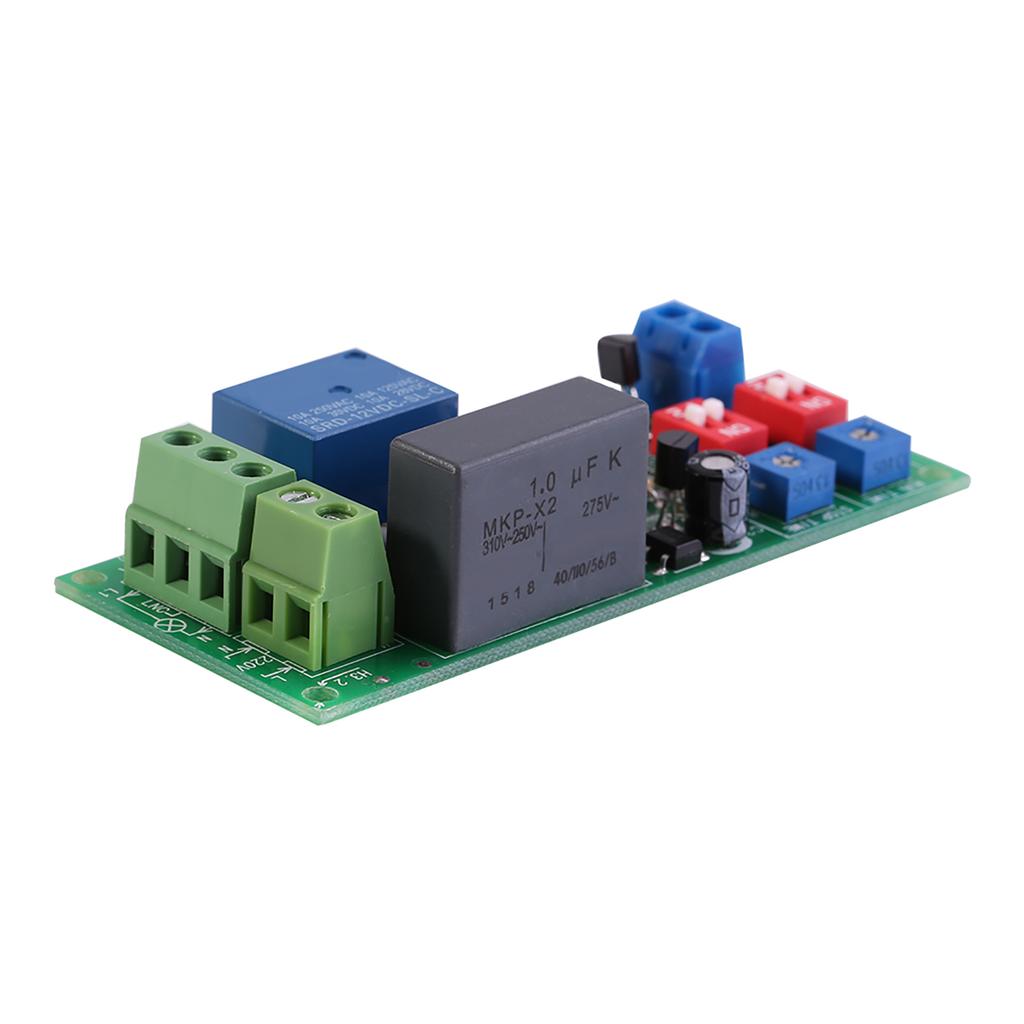

Размер: 88 x 38 x 22 мм 3,46 x 1,49 x 0,86

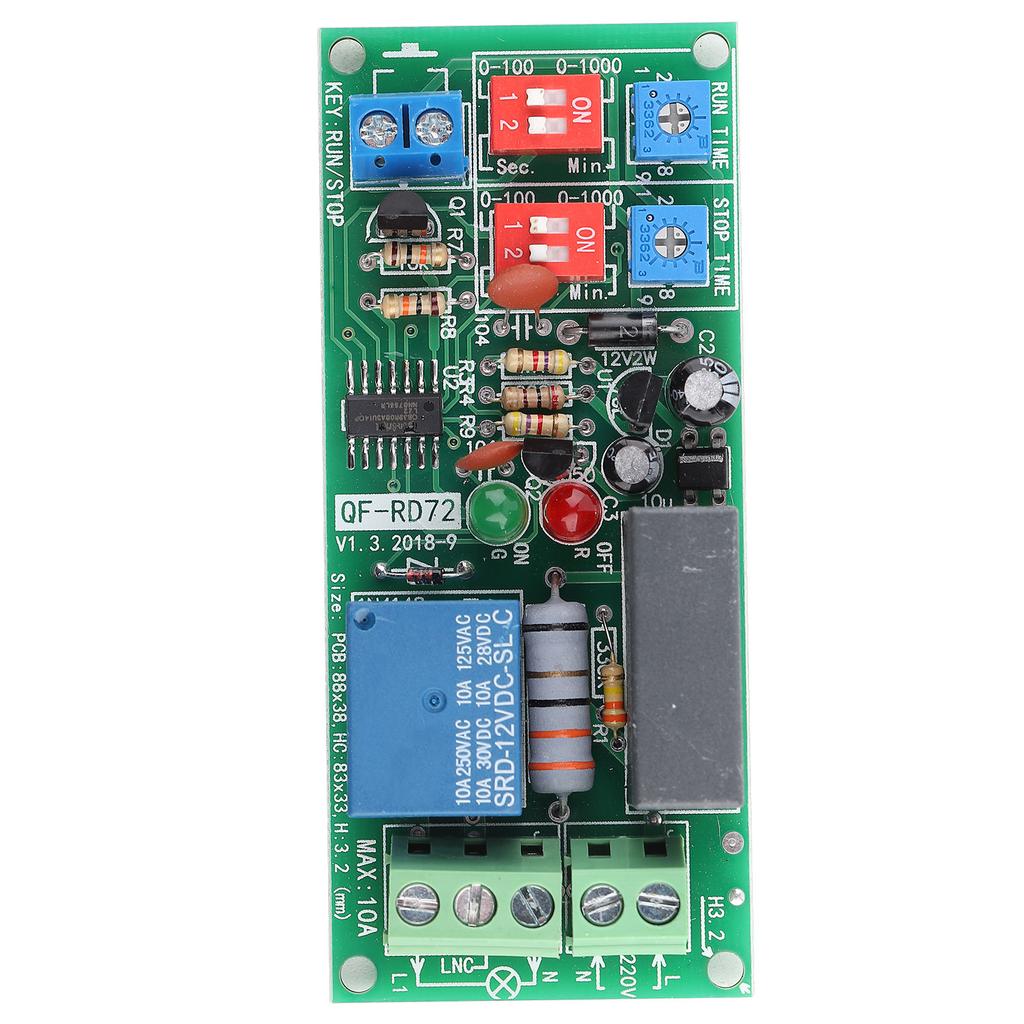

Расстояние между монтажными отверстиями: 83 x 33 мм 3,26 x 1,3
Диаметр монтажного отверстия: 3,2 мм 0,12

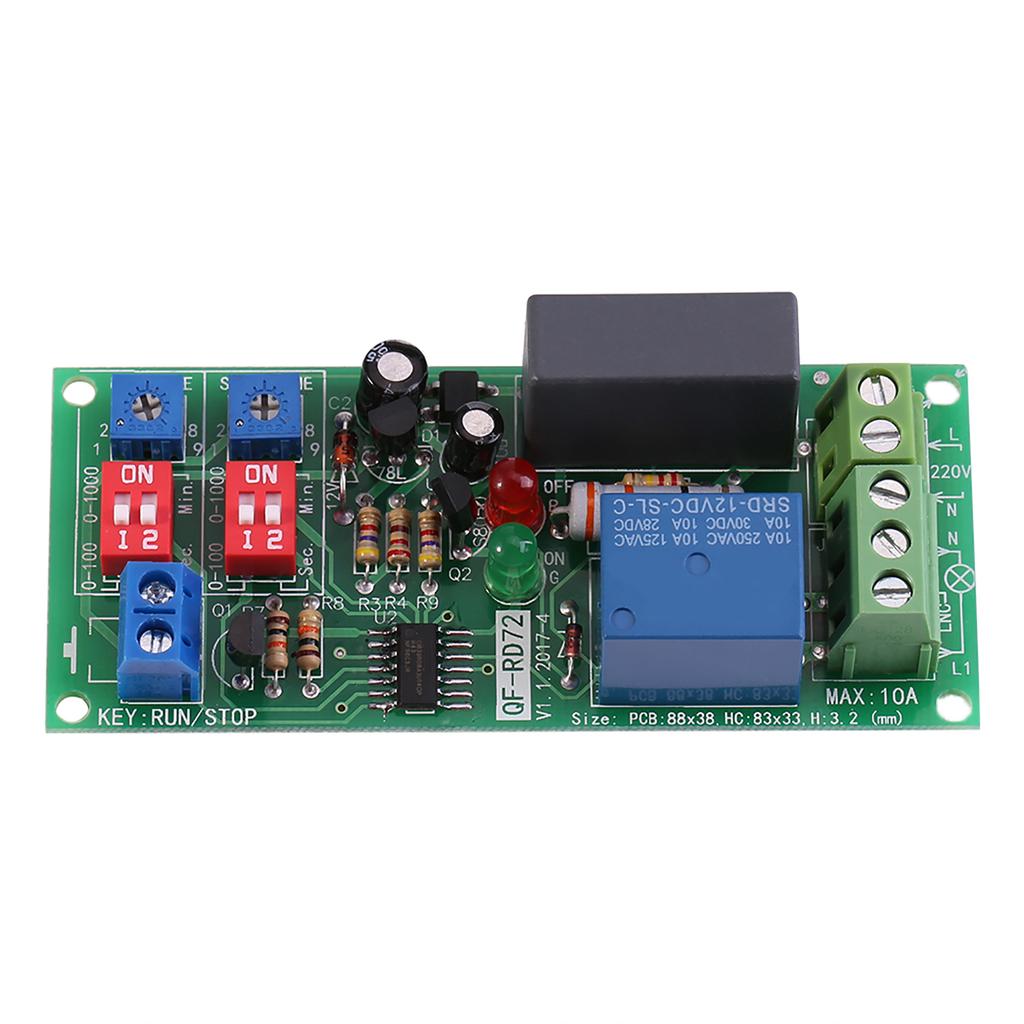

Инструкция:
Время может быть установлено, когда плата включена или выключена.
1, установить время выполнения:
Отрегулируйте потенциометр ВРЕМЕНИ ВЫПОЛНЕНИЯ по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить.

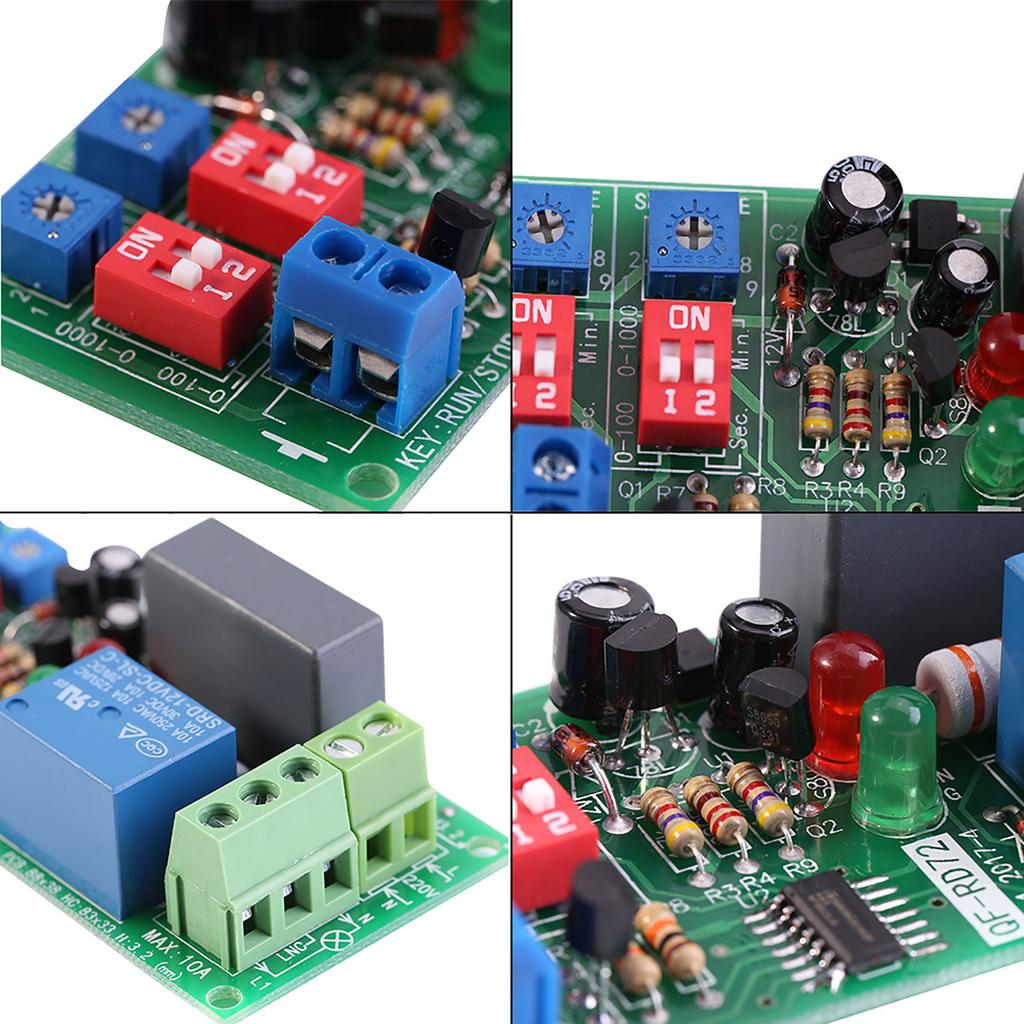

Красный переключатель ниже может установить временной диапазон(влево, 0 100 или 0 1000)
и единица измерения(справа, сек. или Мин.)
2. Установка времени остановки:
Отрегулируйте потенциометр STOP TIME по часовой стрелке, чтобы увеличить, против часовой стрелки уменьшить.
Красный переключатель ниже может установить временной диапазон(влево, 0 100 или 0 1000)
и единица измерения(справа, сек. или Мин.)
3. Кнопка Пуск(Не включено):
Подключите кнопочный переключатель мгновенного действия и нажмите на него, после чего загорится зеленый светодиод, указывающий на его работоспособность.. Плата будет автоматически работать в соответствии с настройкой времени выполнения и времени остановки, бесконечный цикл. Нажмите кнопку запуска еще раз, затем загорается красный светодиод, указывающий на то, что он останавливается.
4. Пример настройки времени:
Требование: Бегите 20 секунд, остановитесь на 30 минут, бесконечный цикл.
Настройки:
(1)Установите диапазон времени выполнения на 0 100;
(2)Установите для единицы времени выполнения значение Sec.;
(3)Установите потенциометр времени работы на 20-е положение, а именно на положение 20 100 слева;
(4)Установите диапазон времени остановки на 0 100;
(5)Установите единицу времени остановки в значение Мин.;
(6)Установите потенциометр времени остановки на 30-е положение, а именно на положение 30 из 100 слева.;
Положение потенциометра также можно установить с помощью метода измерения напряжения. Минимум 0 В, максимум 5 В. 20 100 * 5 В = 1,0 В; 30 100 * 5 В = 1,5 В.
уведомление:
1. Используйте кнопку запуска, ток которой превышает 0,1 А.
2. Предупреждение об электрическом ударе, провод кнопки запуска под высоким напряжением, будьте осторожны, пожалуйста!
3.
