Характерная черта:
1. Благодаря функции «Старт-стоп» модуль после запуска переходит в режим бесконечного цикла, а реле включается и выключается в соответствии с установленным временем.
2. Модули бесконечного цикла включения и выключения, время задержки можно регулировать отдельно, максимальная задержка может составлять 1000 мин.
3. Низкое энергопотребление платы управления, менее 1 Вт.
4. Кнопка запуска внешней проводки: Пассивный вход переключателя. Зеленый свет включается после запуска и остается на красном свете после остановки.
5. Кнопка должна быть разблокирована (т.е. самосброс). Он также может быть подключен к внешним сигналам напряжения. Когда напряжение ниже 2В, оно низкое. Когда напряжение выше 2 В, оно высокого уровня. Максимальная потребляемая мощность не должна превышать 30 В.
Технические характеристики:

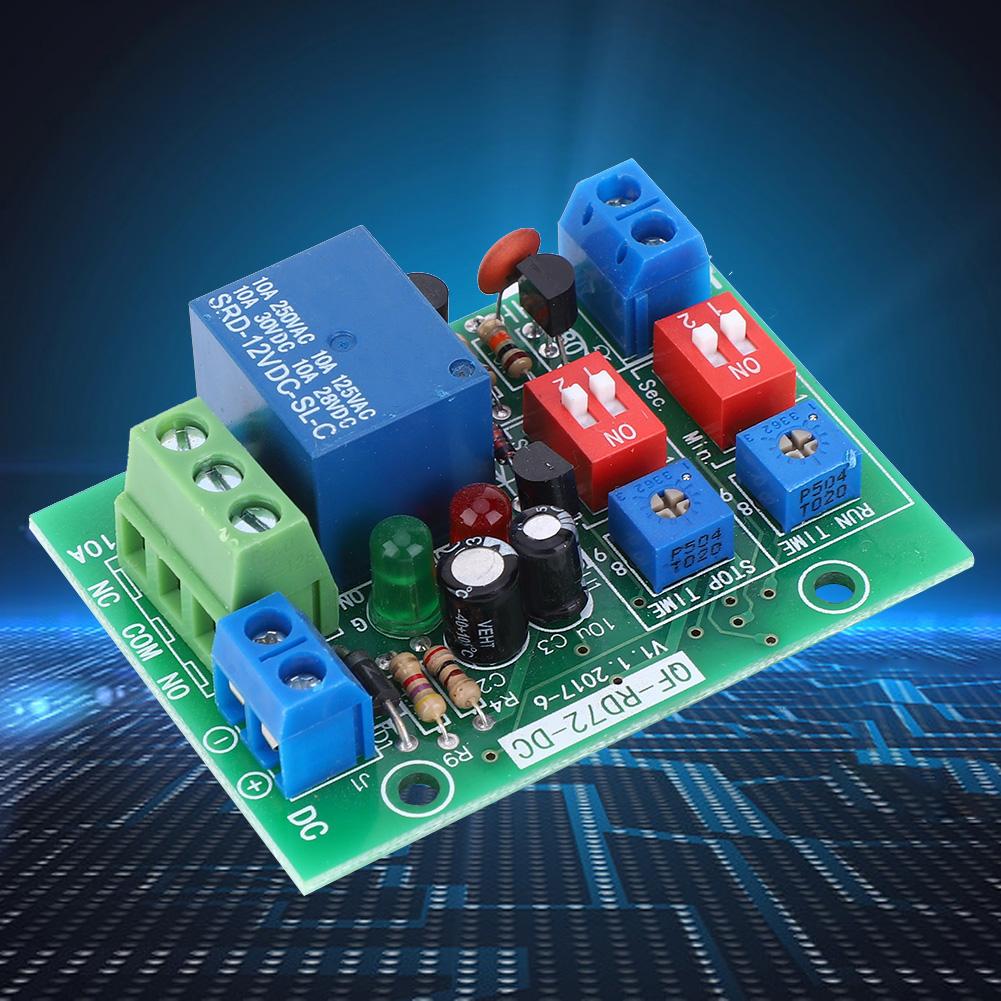

Тип объекта: Модуль циклического реле включения-выключения
напряжение: 12 В постоянного тока
Потребляемая мощность: <1,0 Вт
Выход: Пассивный выход (т.е. сухой контакт), группа нормально открытая + нормально закрытая. Не превышать 10А.
Жизнь: 100 000 операций
Временной диапазон: 0,5 секунды1000 минут
Точность времени: максимальное значение диапазона * 0,001, то есть разрешение 1000 уровней
Кнопка запуска внешней проводки: Пассивный вход переключателя. Зеленый свет включается после запуска и остается на красном свете после остановки.
Кнопка должна быть разблокирована (т.е. самосброс). Он также может быть подключен к внешним сигналам напряжения. Когда напряжение ниже 2В, оно низкое. Когда напряжение выше 2 В, оно высокого уровня. Максимальная потребляемая мощность не должна превышать 30 В.
Электропроводка терминал:
< DC + Положительный вход питания модуля
< Отрицательный вход источника питания модуля постоянного тока
> NO Нормально открытая контактная проводная клемма
> COM Общая контактная клемма проводки реле
> NO Нормально закрытая контактная клемма реле, как правило, не подключена.
инструкции:
Время можно установить как во включенном, так и в выключенном состоянии.
Пожалуйста, обратитесь к подробному объяснению фактических фотографий и изображений позже, чтобы понять метод работы более интуитивно.
1. Настройка времени включения:
Потенциометр под знаком RUN TIME регулирует время, по часовой стрелке, чтобы увеличить продолжительность, и против часовой стрелки, чтобы сократить продолжительность.
Левая сторона переключателя потенциометра — это настройка временного диапазона.. Диапазон регулировки регулируемого резистора составляет 0100 после набора вниз.; диапазон 01000 после набора номера.
Правая сторона переключателя потенциометра устанавливается в единицах. Наберите номер до сек. За считанные секунды; наберите до Мин. В течение нескольких минут.
2. Настройка длительности выключения:
Потенциометр под знаком OFF TIME регулирует время, по часовой стрелке, чтобы увеличить продолжительность, и против часовой стрелки, чтобы сократить продолжительность.
Левая сторона переключателя потенциометра — это настройка временного диапазона.. Диапазон регулировки регулируемого резистора составляет 0100 после набора вниз.; диапазон 01000 после набора номера.
Правая сторона переключателя потенциометра устанавливается в единицах. Наберите номер до сек. За считанные секунды; наберите до Мин. В течение нескольких минут.
3. Кнопка Пуск:
Подключите кнопку самосброса, нажмите ее один раз, загорится зеленый индикатор, указывающий на рабочее состояние, модуль будет автоматически работать в соответствии с установленным временем работы и временем остановки, бесконечный цикл.. В это время нажмите кнопку запуска еще раз, модуль переключится на красный свет, указывающий на то, что он находится в остановленном состоянии.
4. Пример настройки времени:
Требования: 20 секунд включено, 30 минут выключено, бесконечный цикл.
Настройки:
(1) Уменьшите диапазон времени работы до 0100;
(2) Уменьшите время работы до секунд;
(3) Поверните потенциометр времени работы в положение 20, то есть в положение 20100 слева.;
(4) Уменьшите диапазон времени остановки до 0100.;
(5) Добавьте единицу времени остановки до минуты;
(6) Поверните потенциометр времени остановки в положение 30, то есть в положение 30100 слева.;
уведомление: Положение потенциометра также может быть быстро определено путем измерения напряжения.. Минимальная регулировка центрального рычага составляет 0 В, а самое высокое положение - 5 В. Например, его нужно настроить на 20, то есть 20100 * 5 В = 1,0 В.; для настройки на 30, это 30100 * 5В = 1,5В
Описание опции:
Рабочий режим:
(1) RD72DCA стандартный: Нажмите кнопку запуска один раз, чтобы начать цикл, а затем снова нажмите кнопку запуска, чтобы остановить работу. Режим начального цикла:: вклв ...
(2) RD72DCAS Включить версию: Нажмите и удерживайте кнопку, чтобы запустить бесконечный цикл, отпустите кнопку, чтобы остановить цикл, и перейдите в отключенное состояние. Режим начального цикла:: оноффонофф.
Список пакетов:
1 x релейный модульС функцией «старт-стоп» модуль переходит в режим бесконечного цикла после запуска, а реле включается и выключается в соответствии с установленным временем.
Модули бесконечного цикла включения и выключения, время задержки можно регулировать отдельно, максимальная задержка может составлять 1000 мин.
Низкое энергопотребление платы управления, менее 1 Вт.
Кнопка запуска внешней проводки: Пассивный вход переключателя. Зеленый свет включается после запуска и остается на красном свете после остановки.
Кнопка должна быть разблокирована (т.е. самосброс). Он также может быть подключен к внешним сигналам напряжения. Когда напряжение ниже 2В, оно низкое. Когда напряжение выше 2 В, оно высокого уровня. Максимальный ввод не должен превышать
