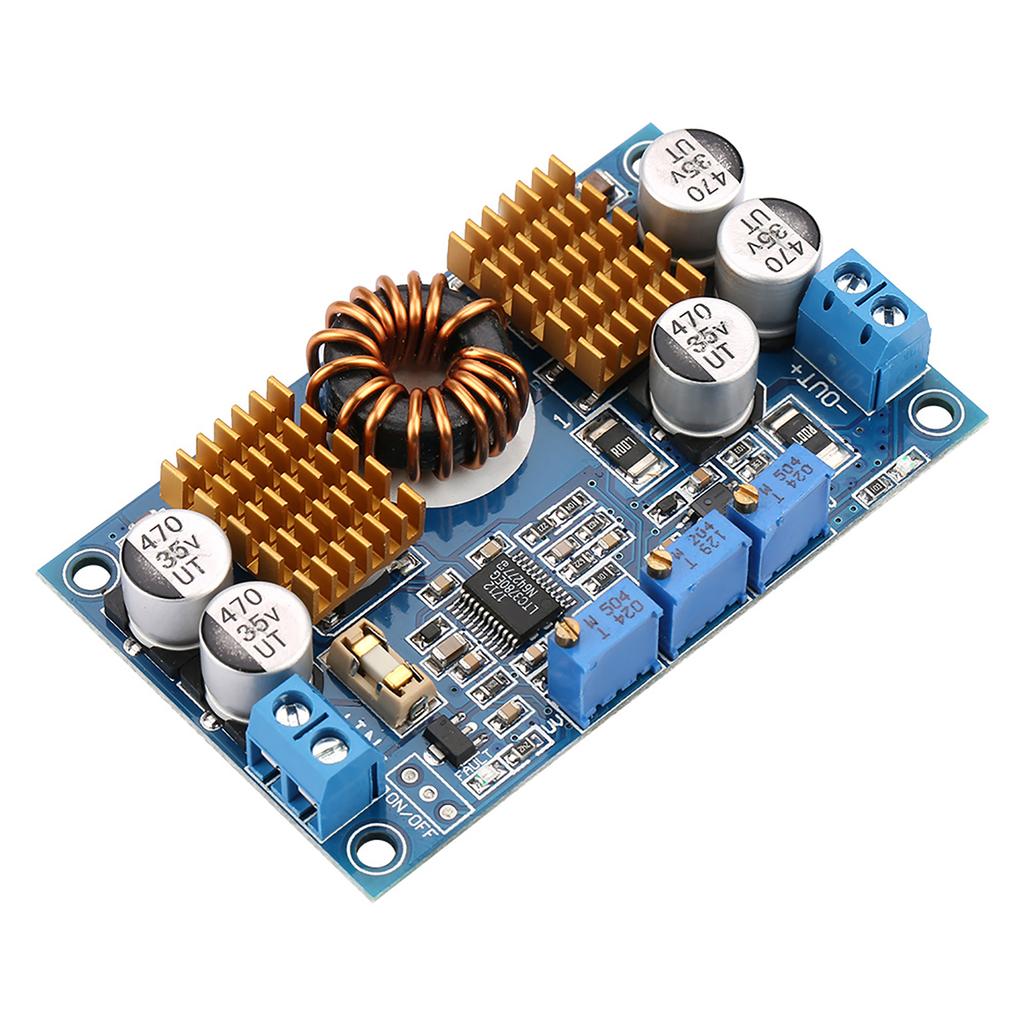

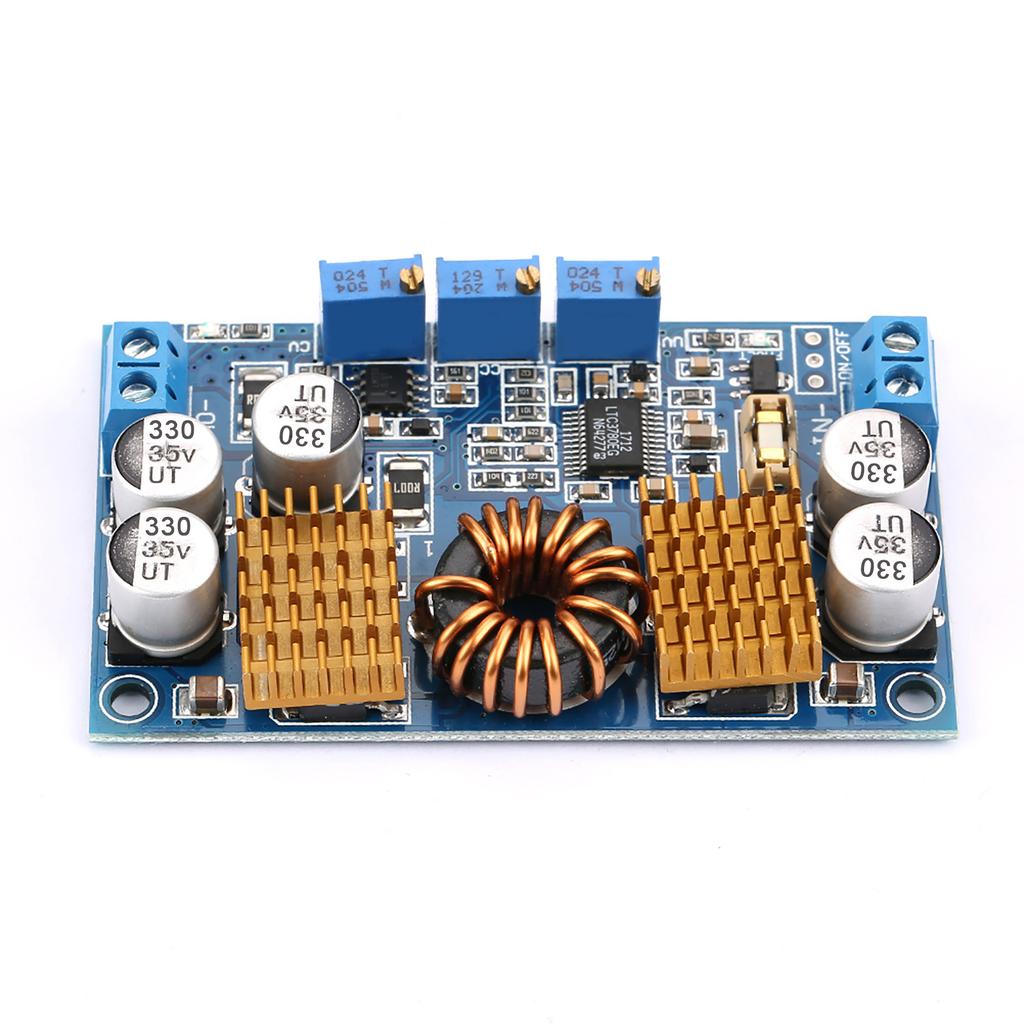

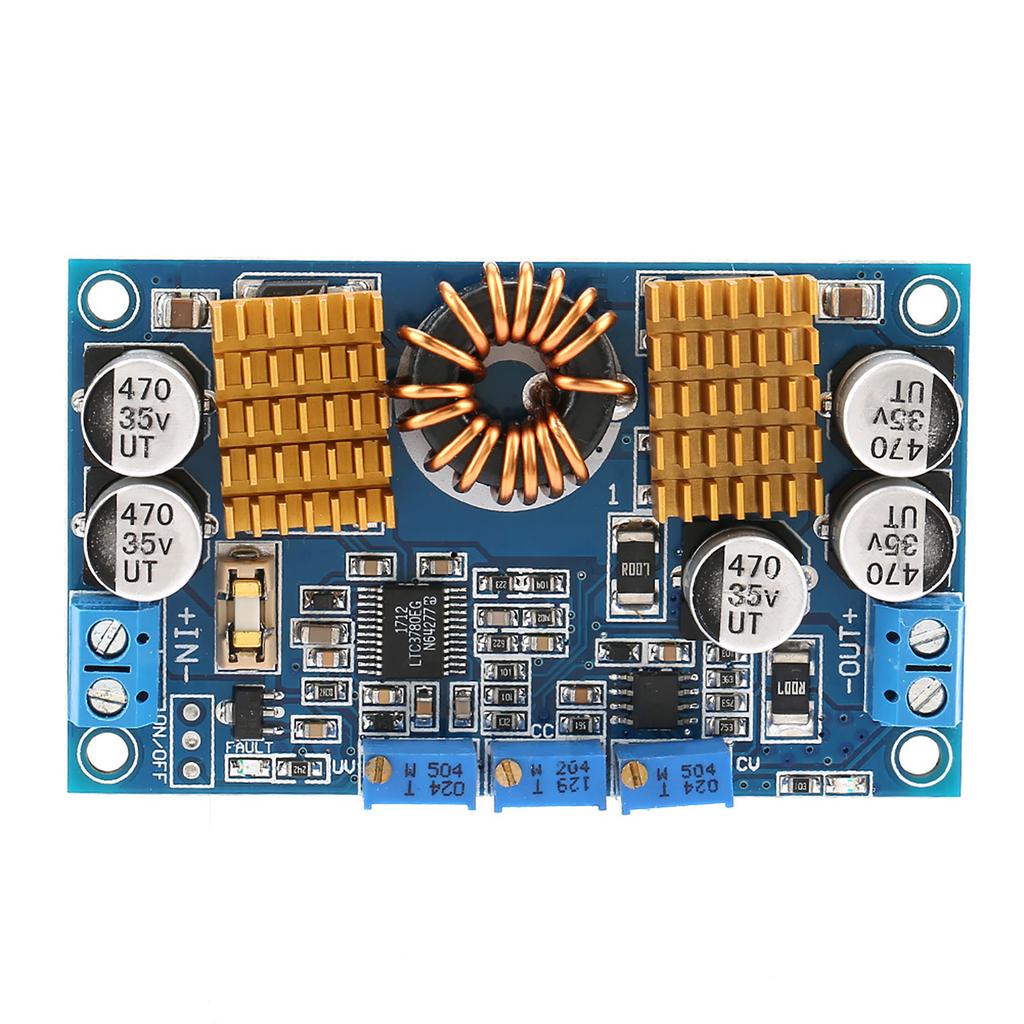

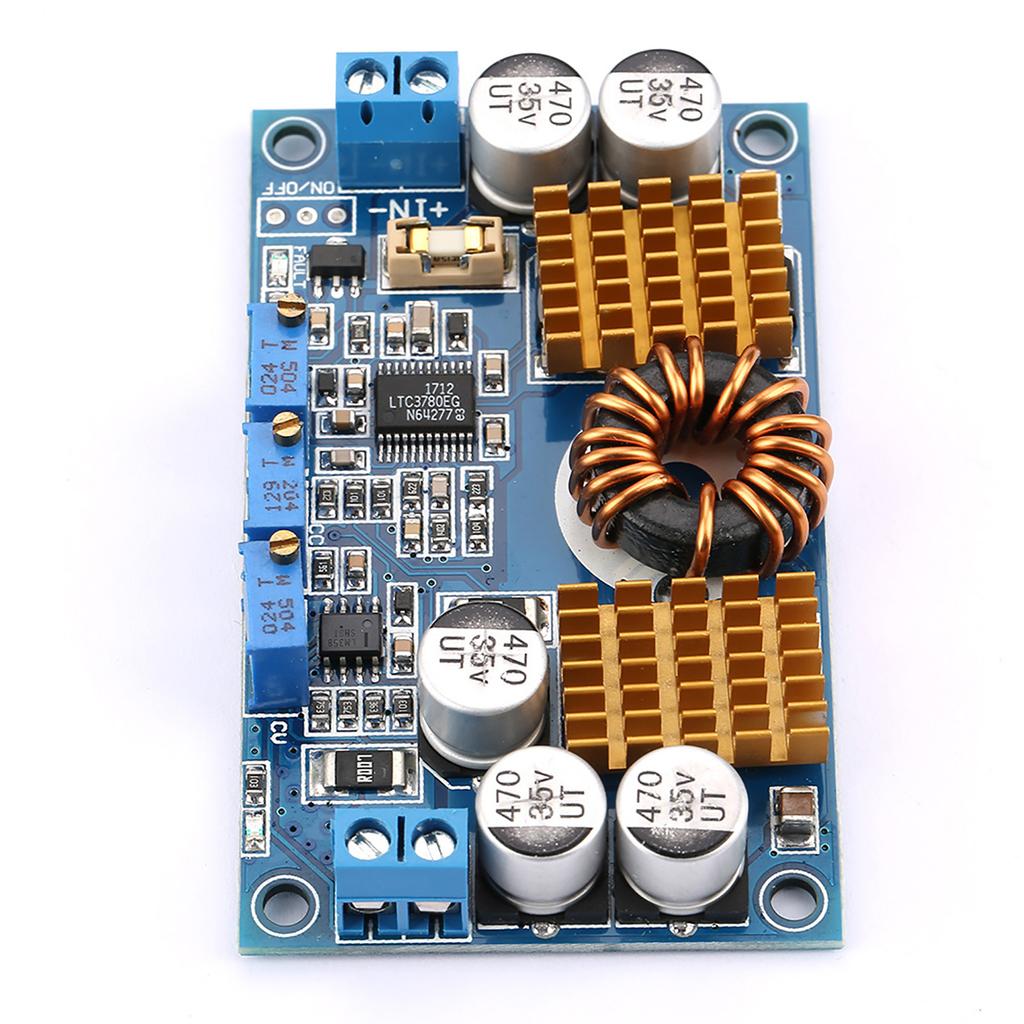

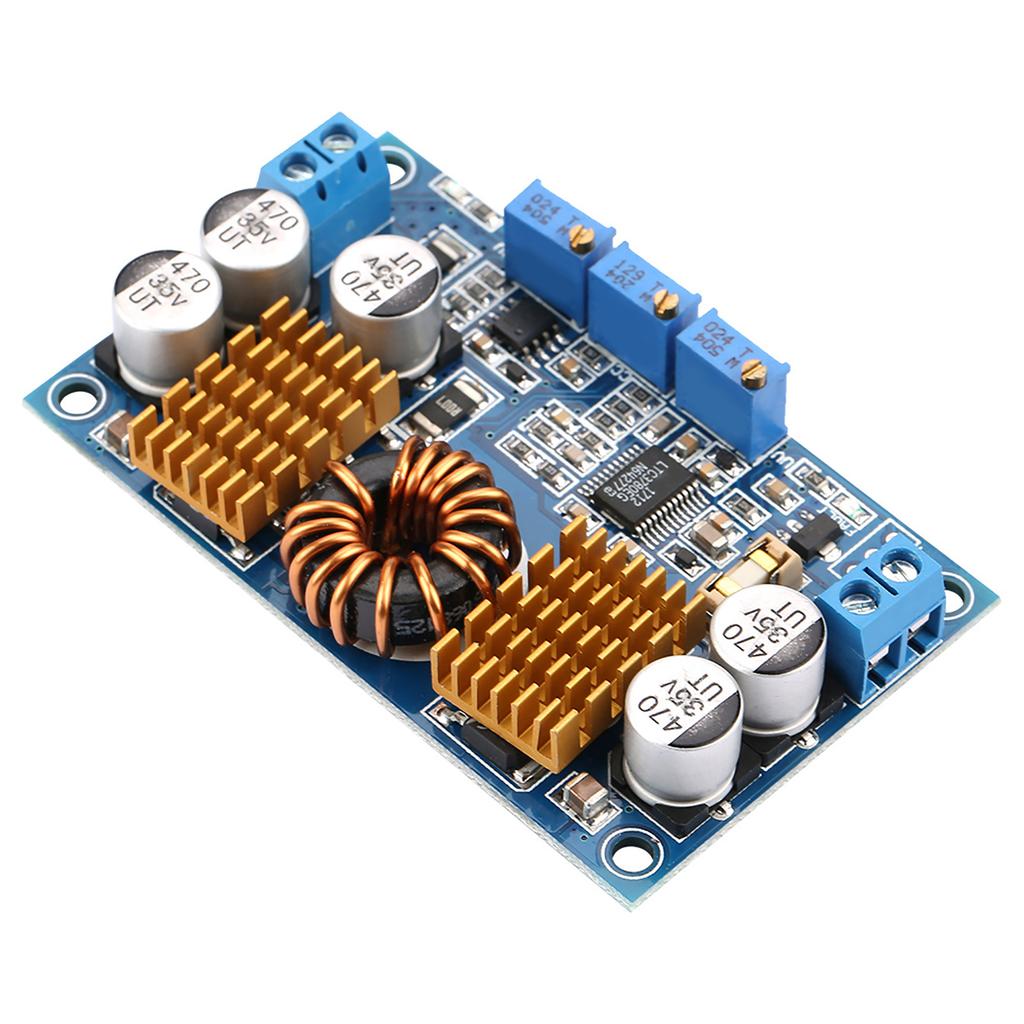

Этот блок питания представляет собой высокоэффективный регулируемый модуль питания.. Выходное напряжение может оставаться стабильным, когда входное напряжение ниже, выше или равно выходному напряжению.
Например, если выходное напряжение установлено на 12 В, то даже при изменении входного напряжения от 5 В до 32 В выходное напряжение все равно будет 12 В. Этот модуль имеет хорошую функцию защиты, которая может применяться для зарядки солнечных батарей.
Этот блок питания является автоматическим повышающе-понижающим модулем питания. Выходное напряжение может оставаться стабильным, когда входное напряжение ниже, выше или равно выходному напряжению.
Например, при установке выхода на 12 В, входное напряжение изменяется в пределах 5...32 В, выходное напряжение всегда составляет 12 В.;Имеет постоянное напряжение, постоянное напряжение, защиту от пониженного напряжения,
и индикация выхода, функция индикатора неисправности, защита от перегрузки по току на выходе, перенапряжения, короткого замыкания;все компоненты могут достигать промышленных применений. Могут быть идеально использованы в различных случаях,
например, зарядное устройство, мощный светодиодный драйвер, источник питания для устройств, автомобильный источник питания и т. д.
Характеристики:
Печатная плата имеет толстое покрытие.

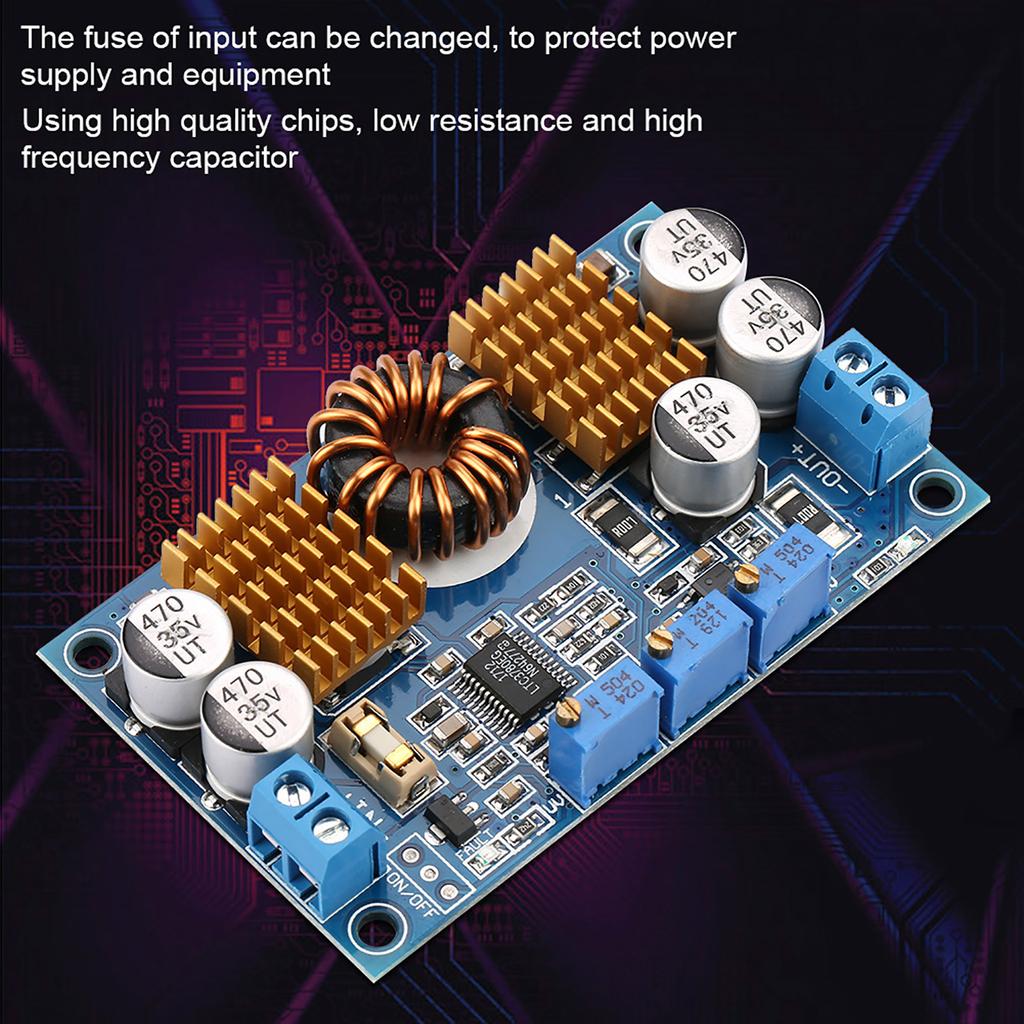

Предохранитель на входе можно заменить, чтобы защитить источник питания и оборудование.
Использование высококачественных чипов, низкого сопротивления и высокочастотного конденсатора.
Модуль использует импортную оригинальную микросхему.
Имеет защиту от постоянного напряжения, постоянного напряжения и пониженного напряжения.
Окисленный радиатор обеспечивает лучшее охлаждение, чем радиатор из оригинального цветного алюминия.
Материал индуктора - сендаст, он меньше нагревается.
Технические характеристики:
Тип: Неизолированный повышающе-понижающий модуль
Входное напряжение: DC 5V 32V(предложите 10 В выше )
Выходное напряжение: DC 1В 30В(непрерывная регулировка)
Выходной ток: 10А(Максимум),менее 7А для длительного использования
Выходная мощность: 80W(предложенный), 130 Вт(Максимум). Пожалуйста, улучшите отвод тепла, если мощность превышает 80 Вт.
Выходная пульсация: 50мВ (измерено при 5А, от 12 В до 12 В)
Защита от обратного ввода: Не поддерживается. При необходимости на входе последовательно можно включить диод Шоттки.
Защита обратного выходного потока: Не поддерживается. При использовании для зарядки аккумуляторной батареи или питания индуктивной нагрузки на выходе можно последовательно подключить диод Шоттки.
Защита от короткого замыкания: да
Вес: 45г 1.6 унции (ок.)

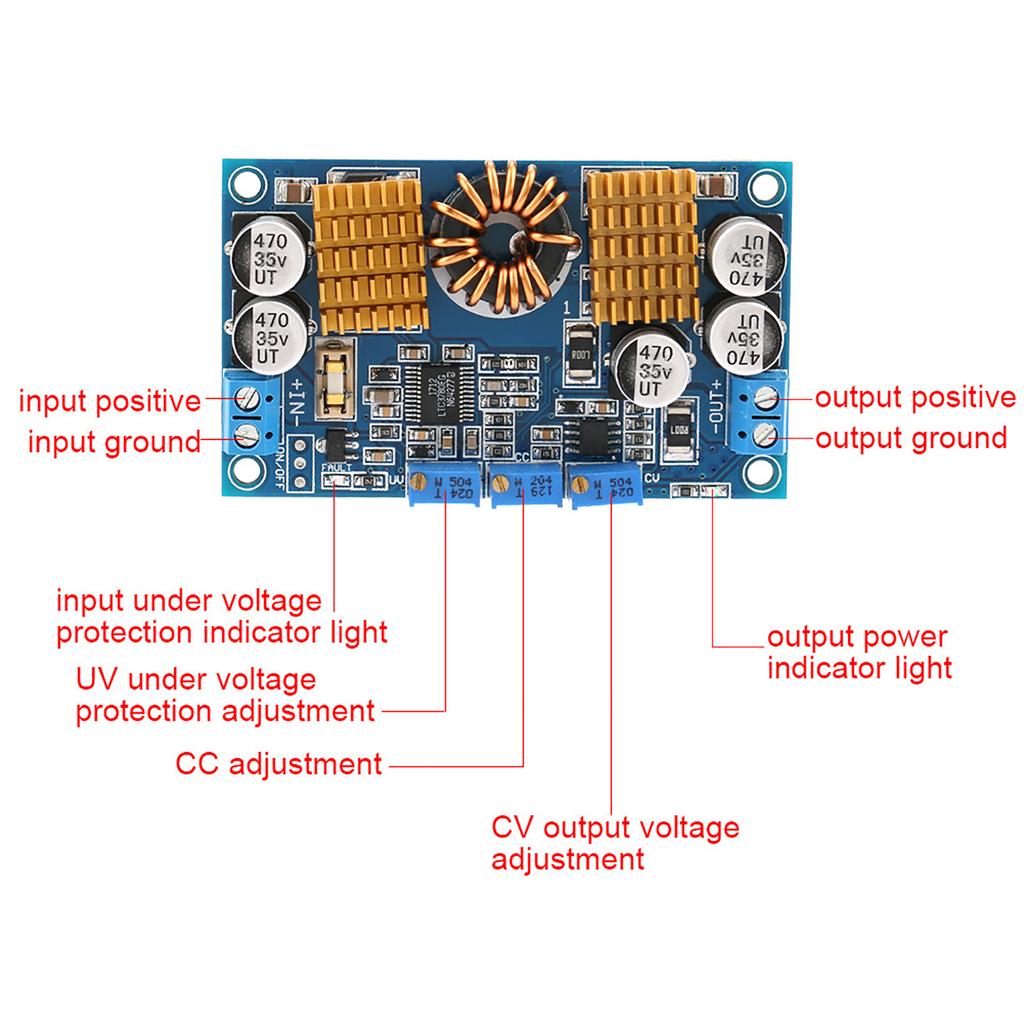

Метод корректировки:
1. Метод регулировки защиты от пониженного напряжения аккумулятора:(возьмем в качестве примера 12В кислотный аккумулятор, установим защиту от пониженного напряжения 10В, отключим выход)
Вход подключен к регулируемому источнику питания, настроенному на 10 В, отрегулируйте потенциометр защиты от пониженного напряжения. (по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить), до индикатора неисправности (красный) свет горит.
Затем, когда аккумулятор разрядится до 10 В, он автоматически отключит питание, чтобы защитить аккумулятор от повреждения.
уведомление:Если питание не осуществляется от батареек, эту настройку можно пропустить.
2. Методы регулировки выходного напряжения:Вход подключен к источнику питания (напряжение выше значения защиты от пониженного напряжения), красный индикатор выключен, а синий горит. Выход подключен к мультиметру, отрегулируйте потенциометром выходное напряжение
(по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить) до требуемого напряжения;
уведомление: Обычно красный индикатор выключен, синий горит, иначе есть неисправность, защита от пониженного входного напряжения, защита от перегрузки по выходному току, защита от короткого замыкания на выходе, пожалуйста, устраните неисправность и снова включите питание.
2. Методы регулировки выходного тока:(возьмем вход 12 В для зарядки 12 В кислотной батареи в качестве примера, зарядный ток составляет 5 А)
Вход подключен к источнику питания 12 В, включите мультиметр в положение «ток», выход подключен к мультиметру параллельно. (красная ручка к положительному выходу, черная ручка к отрицательному, закоротите выход напрямую.
Предлагается использовать токи более 15А, на случай перегорания предохранителя.), отрегулируйте потенциометр постоянного тока (по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить), пока не покажет требуемый ток 5А, затем уберите мультиметр,
подключите к аккумулятору для нормальной зарядки. Если для регулировки выходного тока используется амперметр, обратитесь к соответствующей схеме амперметра, чтобы правильно подключить и отладить ее.
уведомление:
При использовании оборудования постоянного напряжения необходимо только установить максимальный выходной ток.
уведомление:
Обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом и убедитесь, что вы не будете возражать перед заказом.
.
