Характеристики:

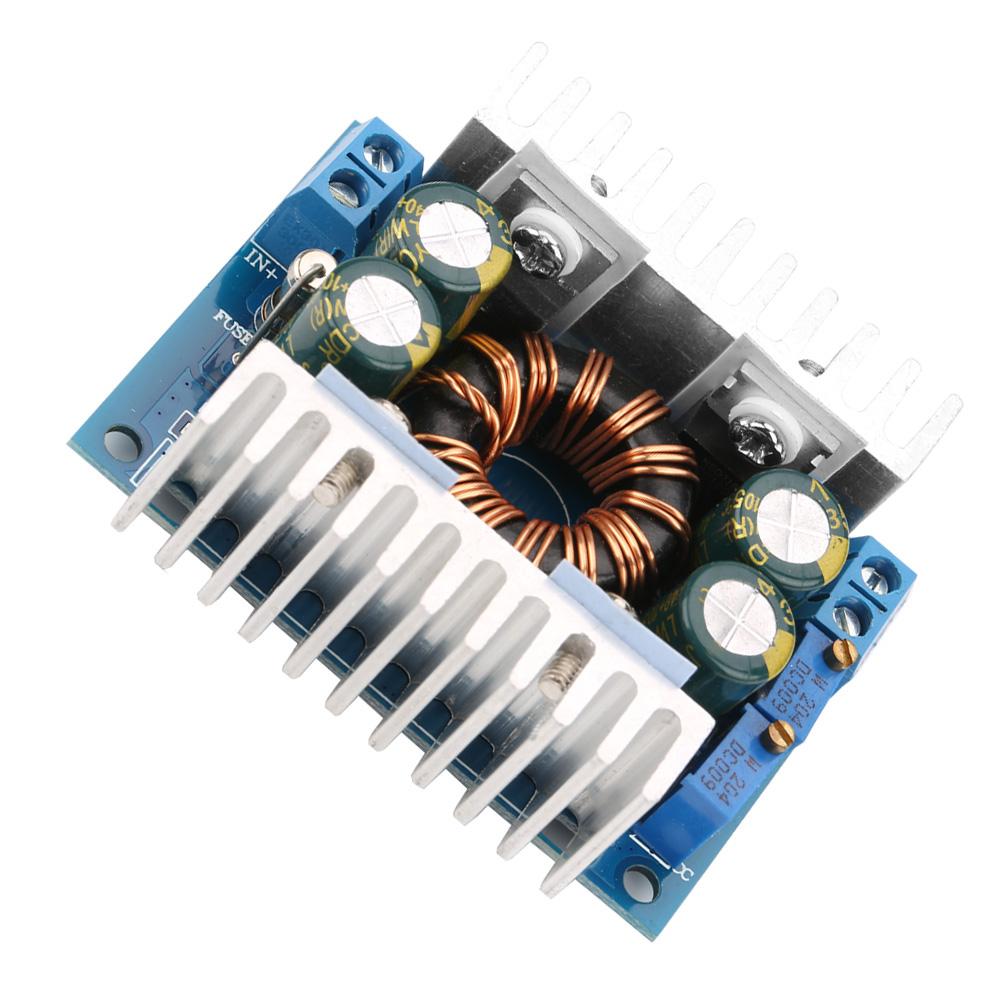

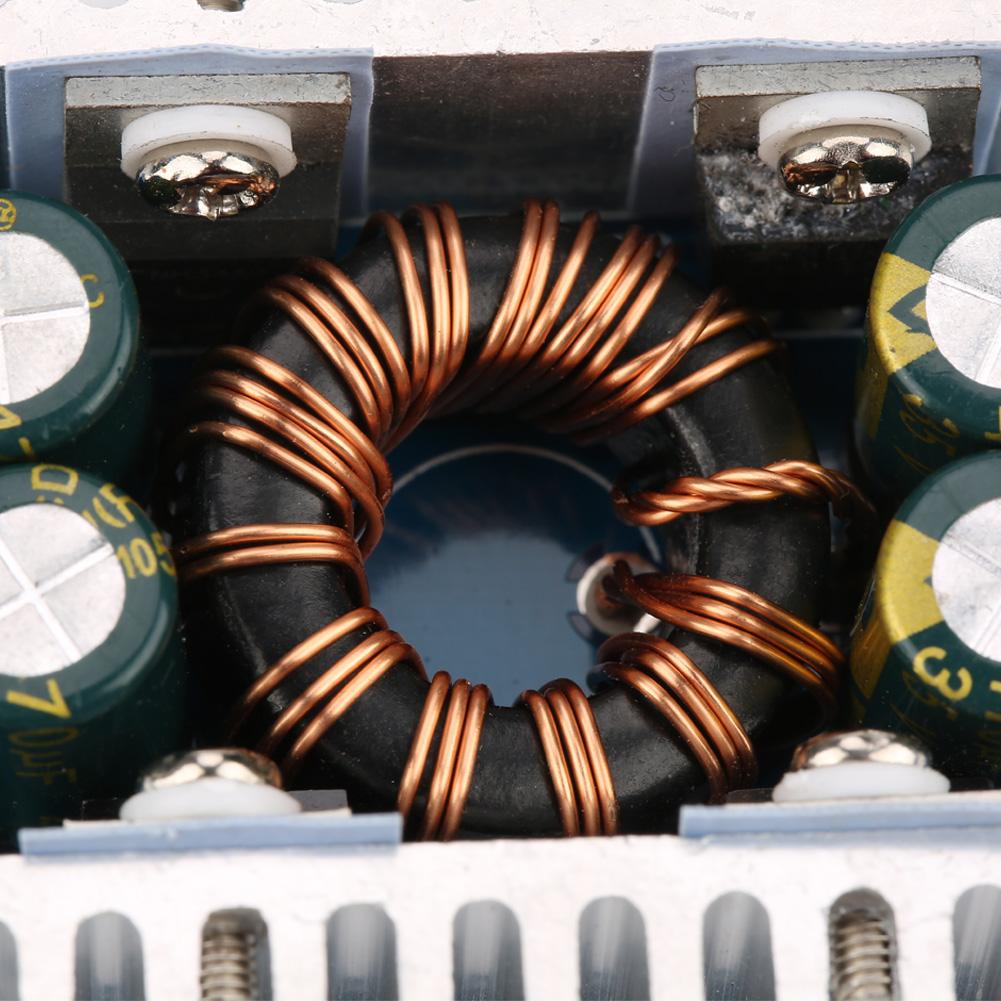

Это неизолированный модуль регулируемого преобразователя постоянного тока с длительным сроком службы.
Высокая мощность и стабильный выход, он преобразует 5 30 В постоянного тока
до 1,25 30 В постоянного тока.
Высококачественные компоненты обеспечивают высокую эффективность преобразования, до 93 процентов.
Он поддерживает защиту от перегрузки по току, короткого замыкания, защиты от перегрева.

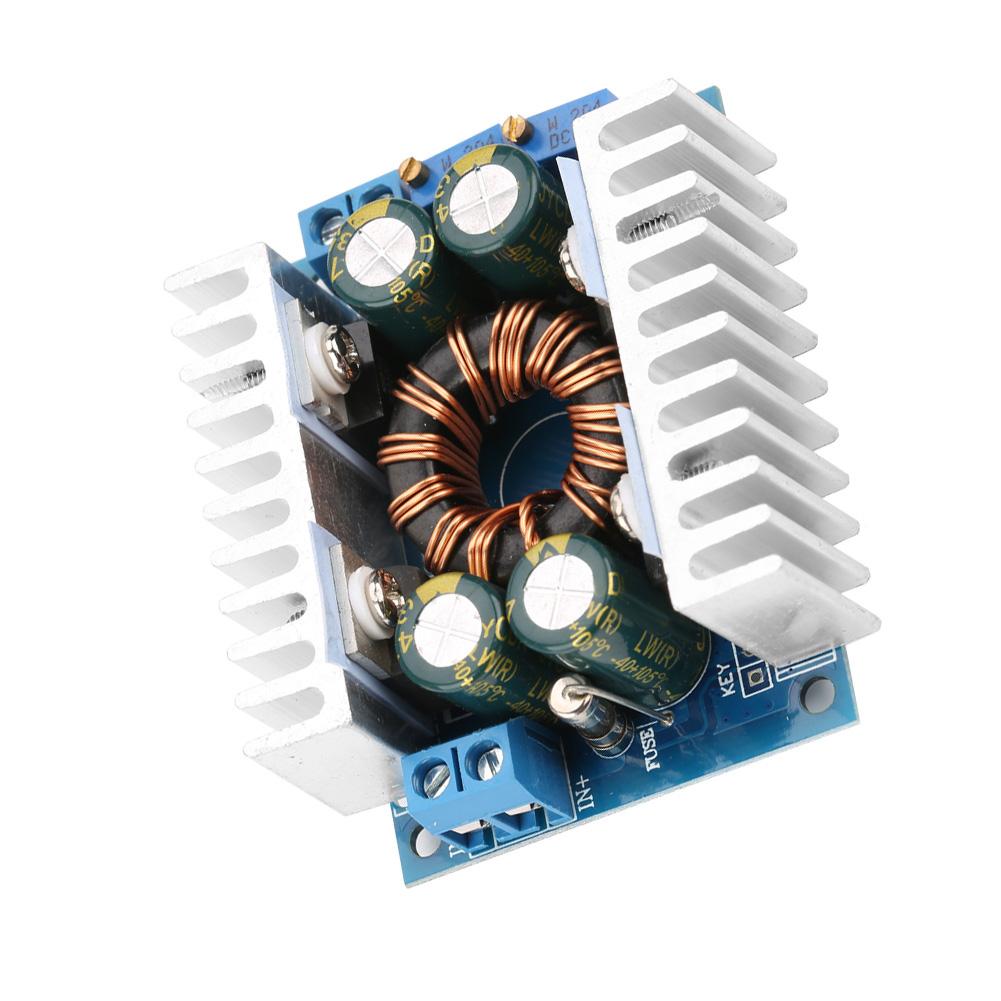

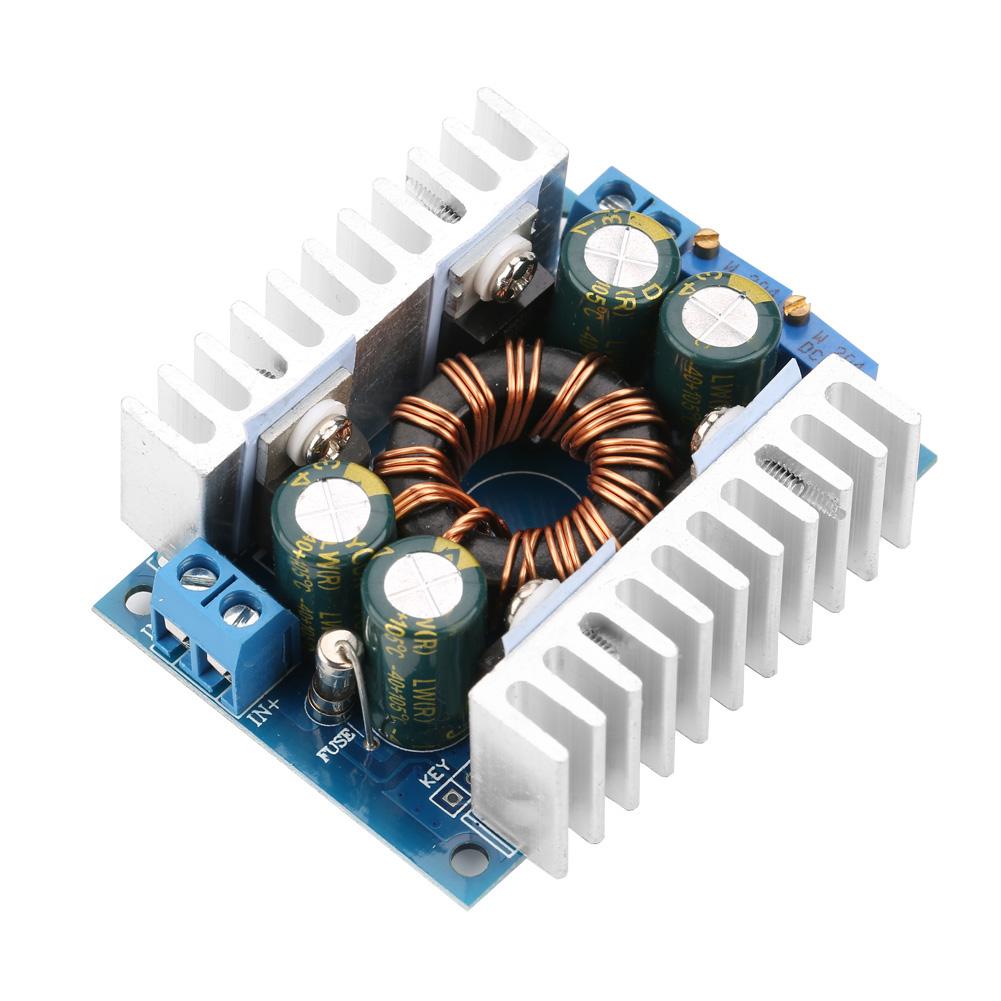

Разработан с двумя радиаторами для лучшего рассеивания тепла.
Технические характеристики:
Тип: Неизолированный модуль синхронного выпрямления с автоматическим повышением/понижением напряжения
Входное напряжение: DC5 30V
Входной ток: 8А, (MAX) 10А, (в пределах 6А для долгосрочной работы)
Ток покоя: 4mA (будет отклонение при другом рабочем напряжении)
Выходное напряжение: 1.25 30В плавно регулируемый
Выходной ток: 10А (MAX) (долговременное естественное охлаждение в пределах 5А, пожалуйста, уменьшите номинальное значение при высоком выходном напряжении), улучшить теплоотвод или снизить номинальное значение, когда температура модуля превышает 65 градусов Цельсия
Диапазон выходного тока постоянного тока: 0.2 10A
Рабочая Температура: от 40 по Цельсию до +85 по Цельсию
Частота: 150кГц
Эффективность преобразования: Типичный 91 процент, максимум 93 процента
За текущую защиту: да
Защита от короткого замыкания: да (токоограничивающая защита)
Защита от перегрева: да (автоматическое снижение выходного напряжения)
Защита от обратного ввода: Нет, пожалуйста, подключите к диоду последовательно на входе, если это необходимо
Защита обратного выходного потока: Да, не нужно добавлять диод при использовании для зарядки.

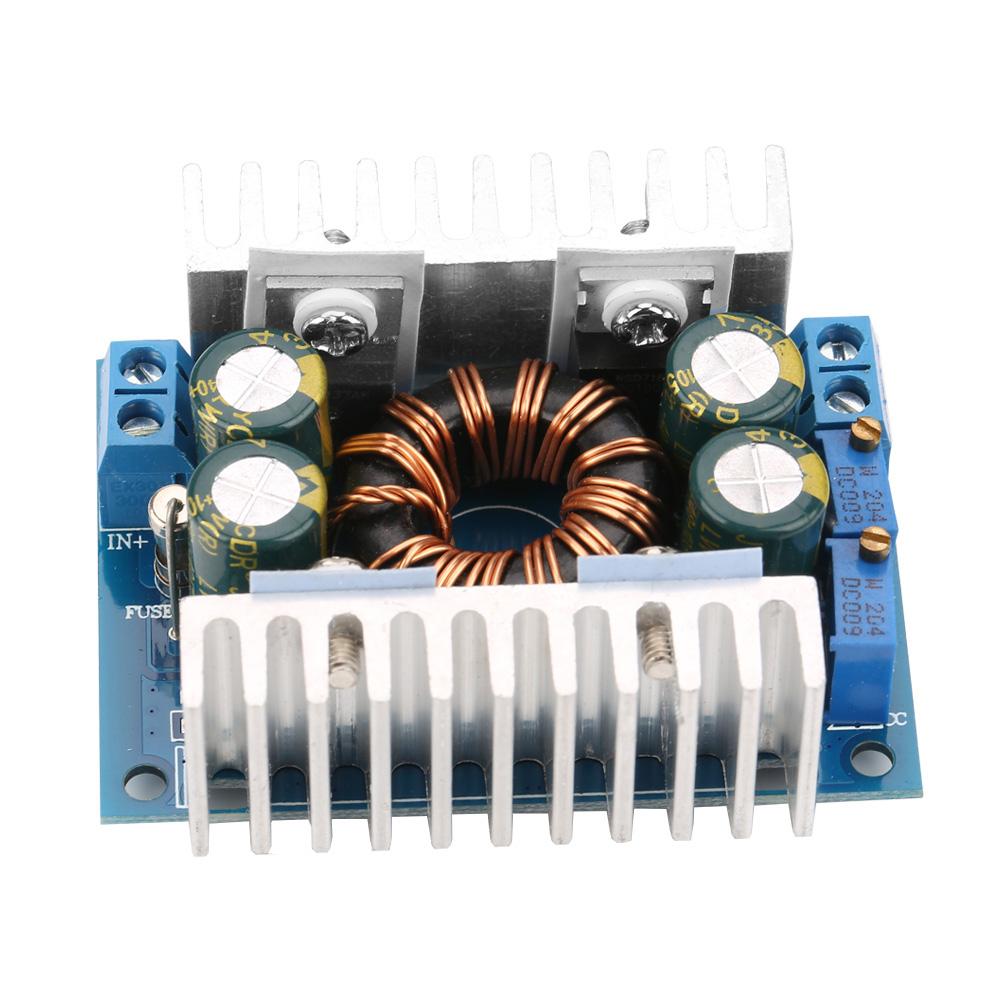

Метод подключения: Выход клеммной колодки, (IN - вход, OUT - выход)
Вес: 70 г 2,5 унции (ок.)
Список пакетов:
1 * модуль
Регулировка тока:

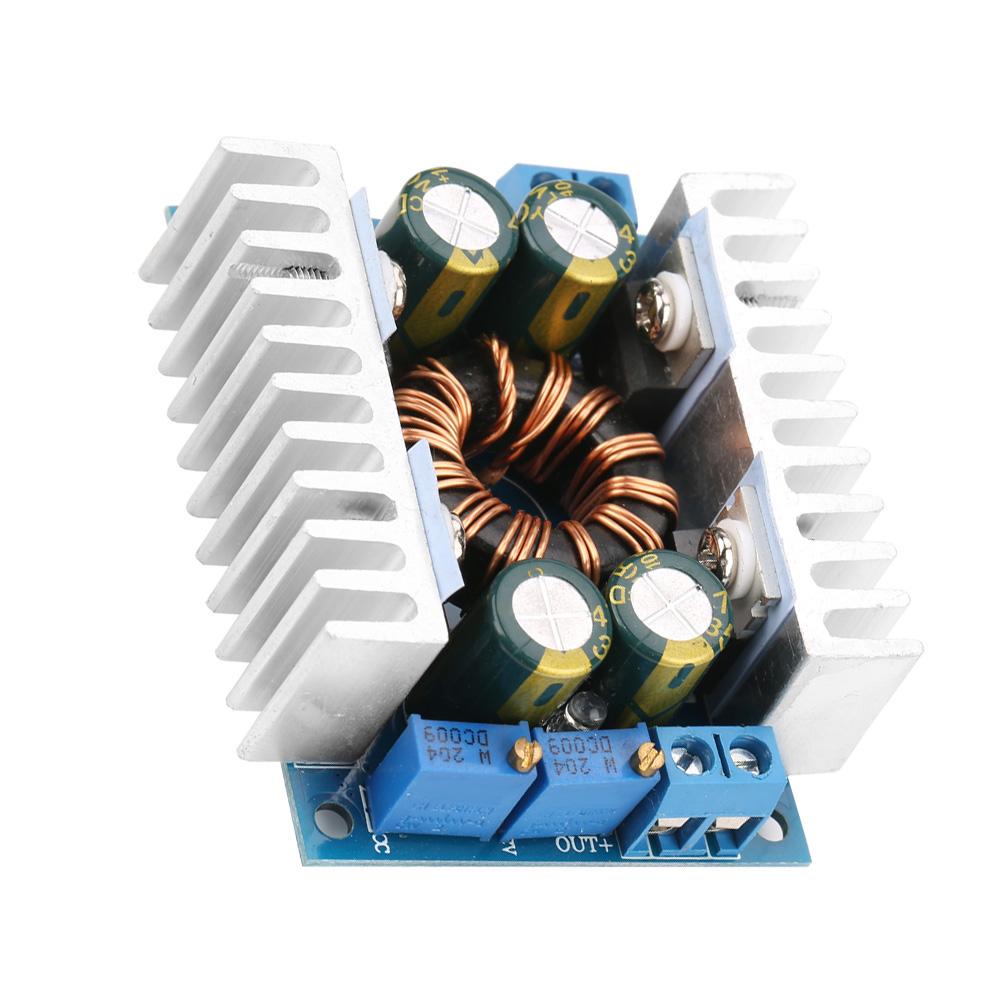

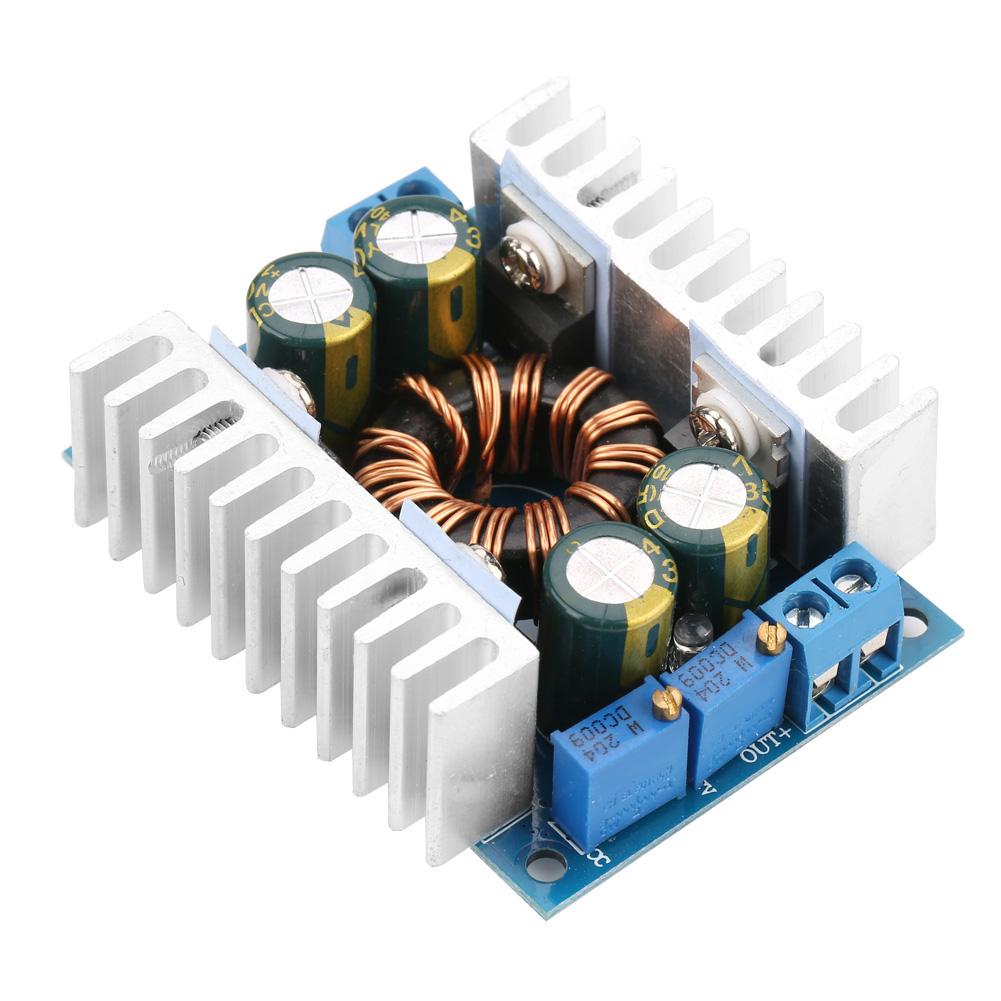

1, Отрегулируйте CV потенциометр, установите выходное напряжение в соответствии с требованиями к нагрузке.
2, Поверните против часовой стрелки CC потенциометр около 30 кругов, (т.е.. Выходной ток установлен на минимальный), подключенный к светодиоду, установите ПОТЕНЦИОМЕТР CC на требуемый ток.

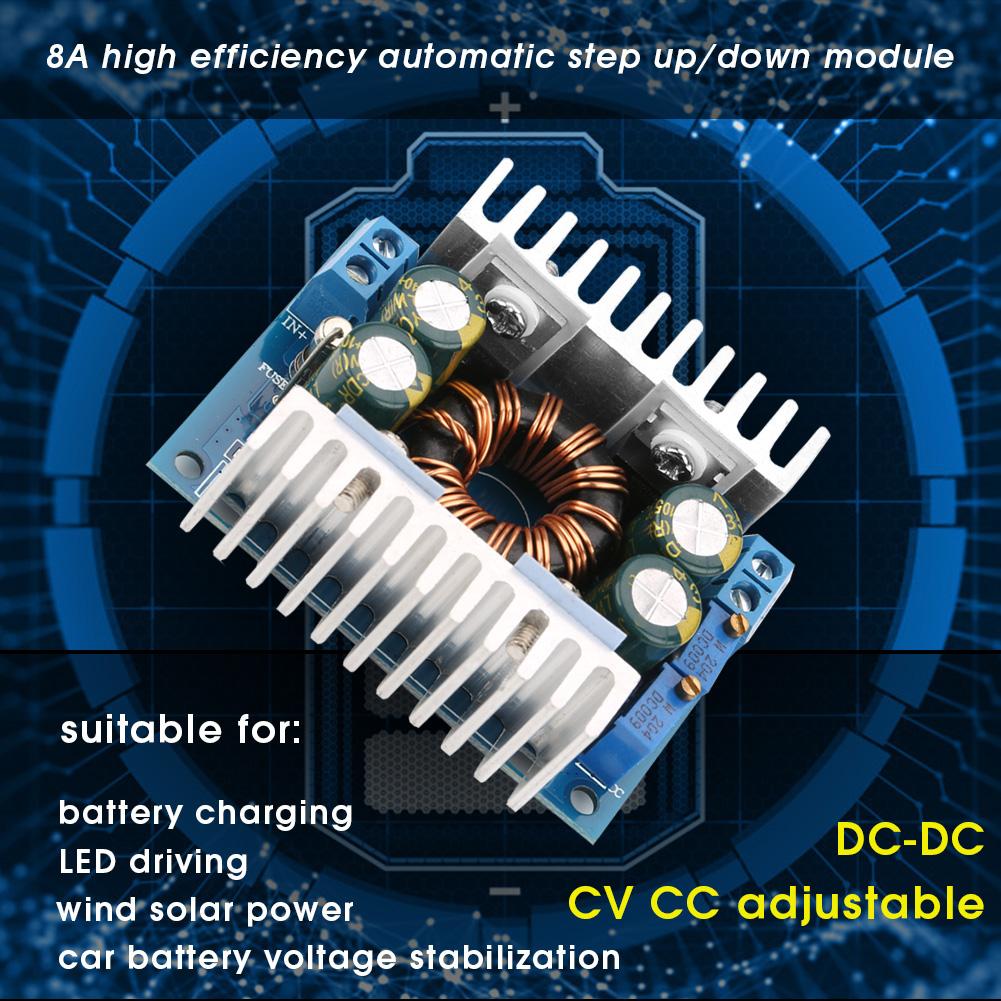

Если вы используете модуль для зарядки аккумулятора, подключитесь к выходу после полной разрядки батареи. Отрегулируйте CC к требуемому току. Потому что, если в батарее остается больше энергии, тем меньше будет зарядный ток.
Пожалуйста, не используйте короткое замыкание для регулировки тока.
