Характеристики:
100percent новые и высокое качество
Продукт используется для измерения динамического состояния жидкости, протекающей по трубопроводу, например:: вода, этилен, этиленгликоль и другие жидкости, не оказывающие коррозионного действия на медь
заявка: система водоподготовки, центральное кондиционирование, блок водяного охлаждения, система противопожарной защиты и другие области.
Изготовлен из высококачественного материала, обладает широким диапазоном рабочих температур от 0 до 120 градусов Цельсия и выдерживает высокое давление 1,0 МПа.
Значение управления потоком регулируется, а точка повторения действия стабильна.
Технические характеристики:
Материал:латунь и нержавеющая сталь(тело), нержавеющая сталь( Листовая лопатка), пластик (оболочка)
Размеры интерфейса: 1 2 (HFS 15)
Режим управления: тип лезвия
Максимум. рабочее давление: 1.0МПа
Температура окружающей среды: 0C 60 градусов Цельсия
Температура жидкости: 10 100 градусов Цельсия (незамерзающий)
Микро-переключатель: однополюсный двойной бросок (SPDT)
Контактная жизнь: 100 000 циклов
Электрические параметры микропереключателя: 220 В переменного тока, 15 А
Вес: Прибл. 407 г 14,4 унции
Список пакетов:

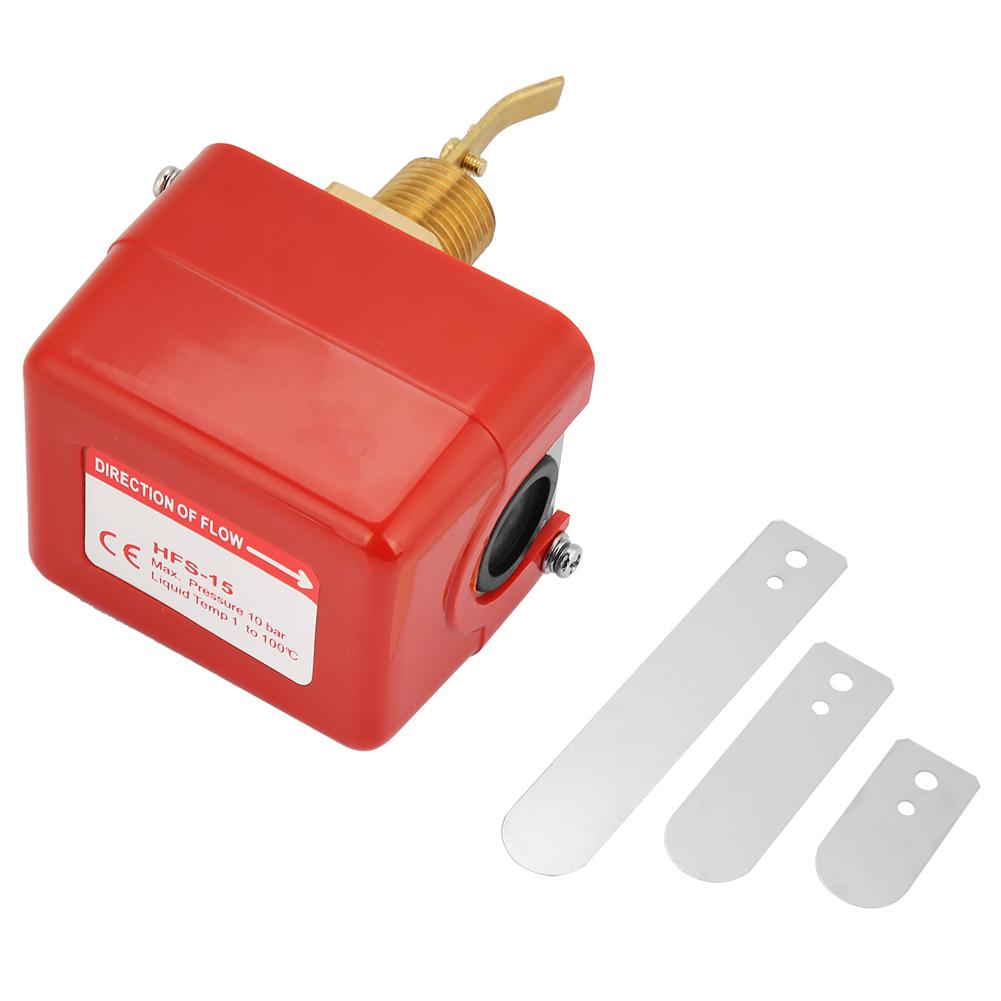

1 x переключатель потока
1 х китайский и английский руководство по эксплуатации
3 x весла
Монтаж и наладка:
1. Откройте корпус выключателя потока;
2. Переключатель установлен на минимальное значение расхода при выезде с завода. Увеличьте значение настройки расхода и поверните регулировочный винт против часовой стрелки.;
3. Нажмите на цель, чтобы проверить, может ли микропереключатель нормально работать. Чрезмерное вращение регулировочного винта по часовой стрелке может к выходу из строя реле потока.;
4. После установки нажмите рычаг переключателя потока несколько раз, чтобы проверить. Если обнаружено, что при возврате рычага нет звука «щелчка», поверните против часовой стрелки.
Отрегулируйте винты до щелчка.;
5. Регулировочный винт лакового уплотнения предназначен только для заводской регулировки положения реле расхода.. Пожалуйста, не изменяйте и не корректируйте его
6. Соблюдайте три рабочих цикла, убедитесь, что выключатель и подключенная к нему система находятся в нормальной работе, и вовремя накройте оболочку переключателя.
Вопросы, требующие внимания:
1. Перед установкой внимательно проверьте реле расхода.. Упаковка должна быть полной, а внешний вид должен быть свободен от повреждений и деформаций. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с производителем:
2. Реле расхода можно устанавливать в горизонтальной или вертикальной трубе с восходящим направлением потока жидкости, но его нельзя устанавливать в трубе с нисходящим направлением потока жидкости.. При установке в трубопроводе выше направления потока жидкости следует учитывать силу тяжести.
3. Реле расхода должно быть установлено на прямом участке трубы, обе стороны которого не дотягивают до прямого участка диаметра трубы, обозначенного буквой 5.. При этом следует учитывать, что направление потока жидкости в трубе должно соответствовать направлению стрелки на корпусе переключателя.
4. Реле расхода HFS не следует использовать в трубопроводах, где температура жидкости опускается ниже точки замерзания жидкости.
5. Переключатель потока HFS не подвержен воздействию воды. Если на выходе реле расхода имеется быстрозапорный клапан, необходимо использовать дроссель.
6. При монтаже проводки, пожалуйста, обратите внимание на следующие вопросы:
* категорически запрещается воздействовать гаечный ключ на нижнюю пластину переключателя, в результате чего происходит деформация выключателя потока;
* во избежание поражения электрическим током и повреждения оборудования, отключите электропитание при проводке или отладке;
* при проводке категорически запрещено регулировать любые винты, кроме клемм микропереключателей и винтов заземления. Следует отметить, что проводка микропереключателя не может быть использована
Если сила будет слишком велика, это легко вызовет смещение положения самого микропереключателя и приведет к неисправности датчика потока.
* для проводки должны использоваться специальные заземляющие винты, а установочные винты не могут быть удалены по своему выбору, иначе контроллер будет деформирован и недействителен;
* лопатка выключателя потока не может контактировать с внутренней стенкой трубы и другими дроссельными заслонками в трубе, в противном случае переключатель не может быть сброшен нормально.
