Характеристики:
Он используется для измерения динамического состояния жидкости, протекающей по трубопроводу, например:: вода, этилен, этиленгликоль и другие жидкости, не оказывающие коррозионного действия на медь.
Когда расход превышает заданное значение, флюид привода лопасти и микропереключателя, контакт SPDT может подключить цепь и отсоединить другую цепь.
Значение управления потоком регулируется, точка повторного действия стабильна.
Степень защиты IP54, срок службы контакта микропереключателя до 100 000 раз
Идеально подходит для системы водоподготовки, центрального кондиционирования воздуха, блока водяного охлаждения.
Технические характеристики:

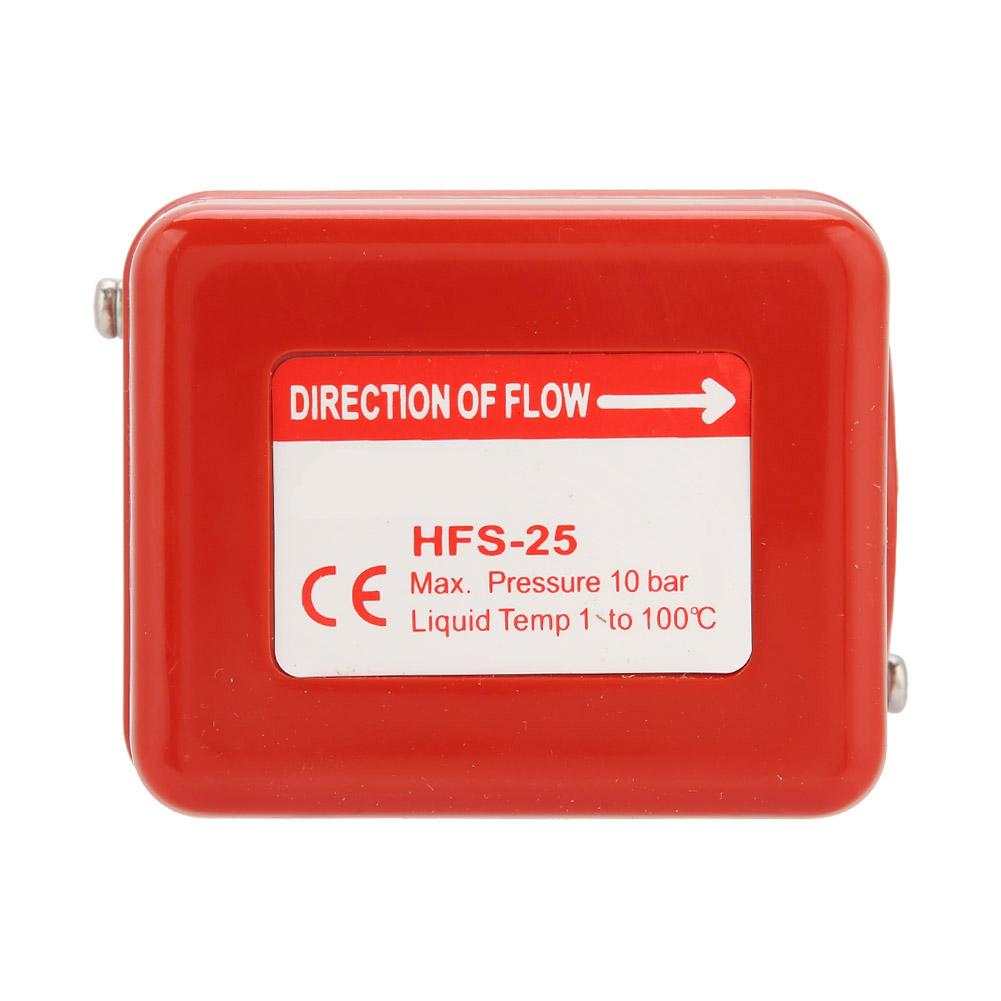

модель: HFS25
Режим управления: весло
Тип переключателя: SPDT
Материал: Корпус из нержавеющей стали 304, медный разъем, сильфоны из люминофорной бронзы
соединитель: 1" 25мм
Максимальное рабочее давление: 1.0МПа
Температура окружающей среды: 0 ~ 60 по Цельсию
Температура жидкости: 10~100 по Цельсию (Жидкость без обледенения)
Контактная жизнь: 1000000 раз
Ток микропереключателя: 15А
Вес: Приблизительно 416 г 14,7 унций
Список пакетов:
1 * Переключатель потока воды
5 * Весло
1 * Руководство пользователя
Способ установки:
1. Откройте переключатель потока
2. Переключатель установлен на минимальный расход. Поверните регулировочный винт против часовой стрелки, чтобы увеличить значение настройки потока.
3. Нажмите на цель, чтобы проверить, может ли микропереключатель нормально работать. Чрезмерное вращение регулировочного винта по часовой стрелке может привести к выходу из строя реле расхода.
4. После установки, пожалуйста, нажмите рычаг переключателя потока несколько раз, чтобы проверить. Если нет звука «щелчка», поверните регулировочный винт против часовой стрелки, пока не появится звук «щелчка».
5. Регулировочный винт лакового уплотнения используется только для регулировки состояния переключателя потока. Пожалуйста, не изменяйте и не корректируйте его.
6. Соблюдайте три рабочих цикла, чтобы убедиться, что переключатель и система, к которой он подключен, работают должным образом и быстро закрывают корпус переключателя.
уведомление:
1. Пожалуйста, внимательно проверьте переключатель потока перед установкой.
2. Переключатель потока может быть установлен в горизонтальном трубопроводе или вертикальном трубопроводе с направлением потока жидкости вверх, но не в трубопроводе с направлением потока жидкости вниз. При установке в трубопровод с направленным вверх направлением потока жидкости следует учитывать гравитационный эффект.
3. Переключатель потока HFS не может быть использован в трубе, температура жидкости которой ниже точки освобождения.
4. Если быстрозапорный клапан установлен ниже по потоку, необходимо установить предохранительный клапан.
5. При монтаже проводки, пожалуйста, обратите внимание на следующие вопросы:
(1). Категорически запрещается наносить удары гаечным ключом по опорной плите переключателя, так как это приведет к деформации и выходу из строя переключателя потока.
(2). При подключении или отладке отключите блок питания.
(3). При проводке категорически запрещается регулировать любые винты, кроме клемм микропереключателей и винтов заземления. И соединяя провод осторожно, иначе легко заставить сам микропереключатель позиционировать смещение, в результате чего выйдет из строя выключатель потока;
(4). Для проводки необходимо использовать специальные заземляющие винты, а монтажные винты не могут быть удалены.
(5). Лопатка выключателя потока не может контактировать с внутренней стенкой трубы и другими дроссельными заслонками в трубе, в противном случае переключатель не может быть сброшен нормально.
Он используется для измерения динамического состояния жидкости, протекающей по трубопроводу, например:: вода, этилен, этиленгликоль и другие жидкости, не оказывающие коррозионного действия на медь.
Когда расход превышает заданное значение, флюид привода лопасти и микропереключателя, контакт SPDT может подключить цепь и отсоединить другую цепь.
Значение управления потоком регулируется, точка повторного действия стабильна.
Степень защиты IP54, срок службы контакта микропереключателя до 100 000 раз
Идеально подходит для системы водоподготовки, центрального кондиционирования воздуха, блока водяного охлаждения.
