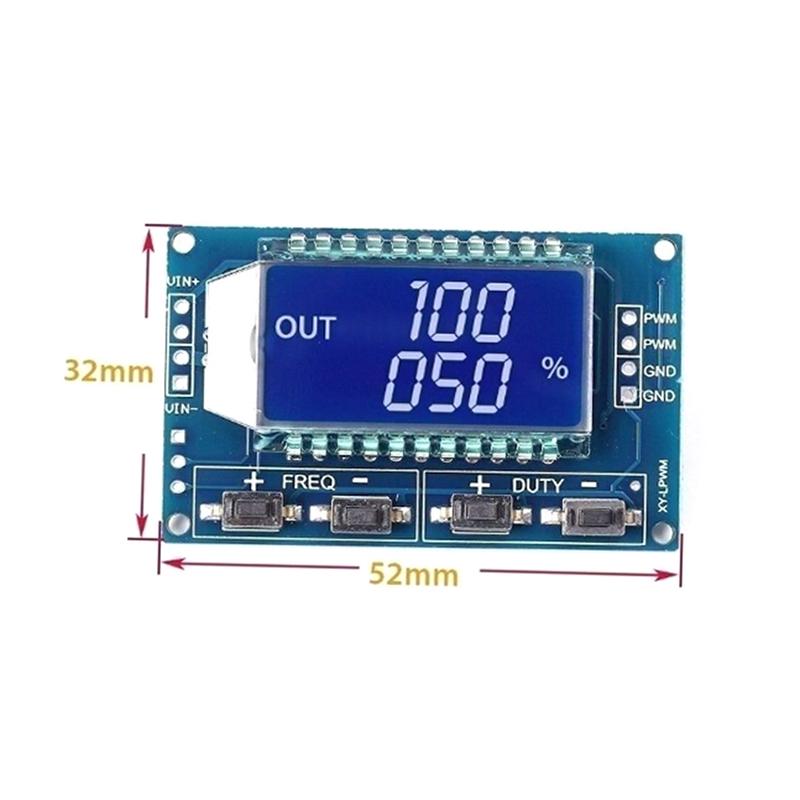

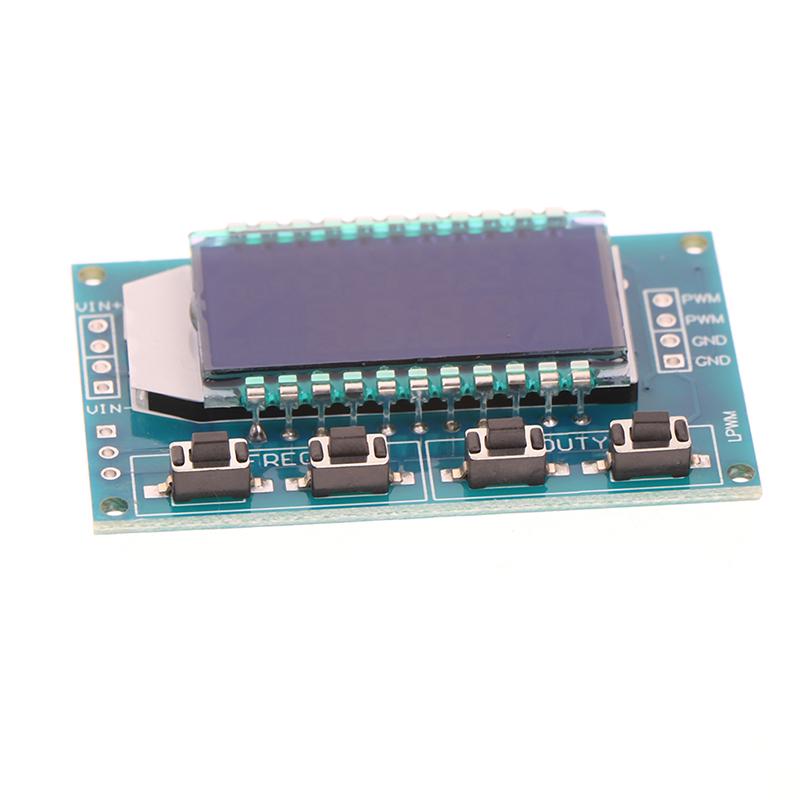

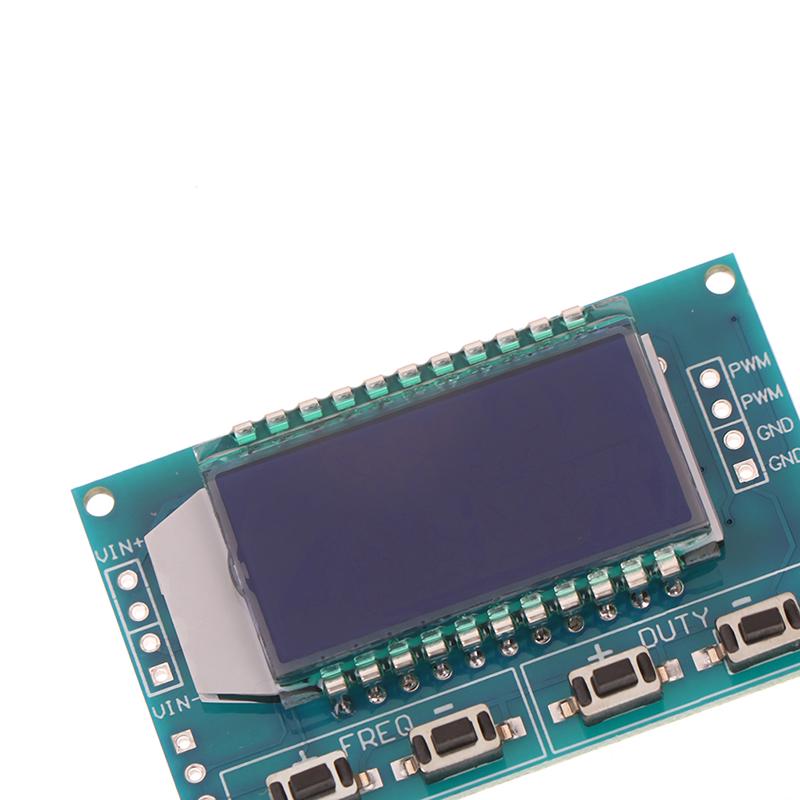

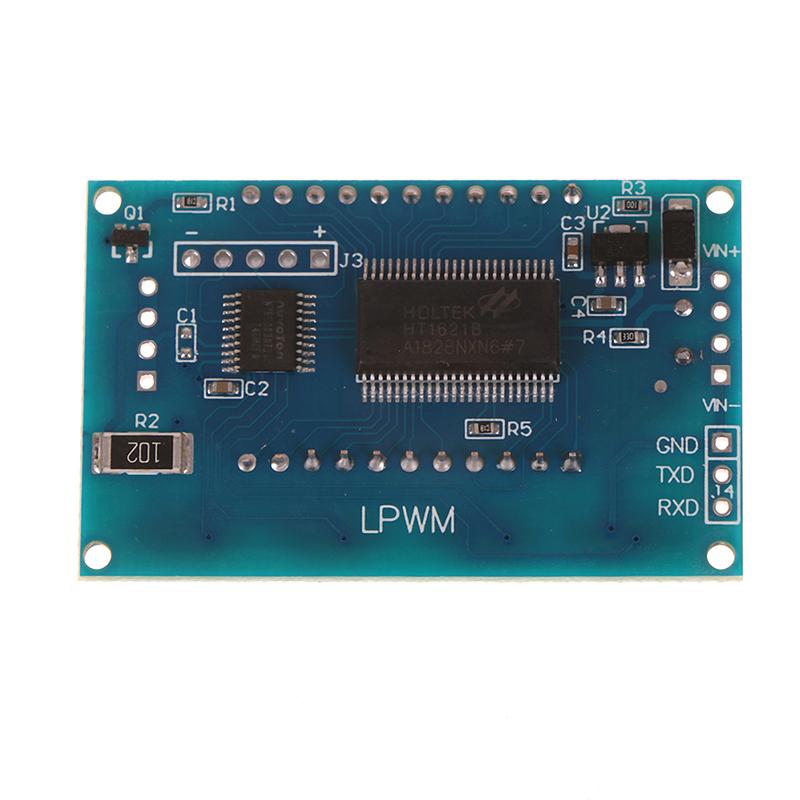

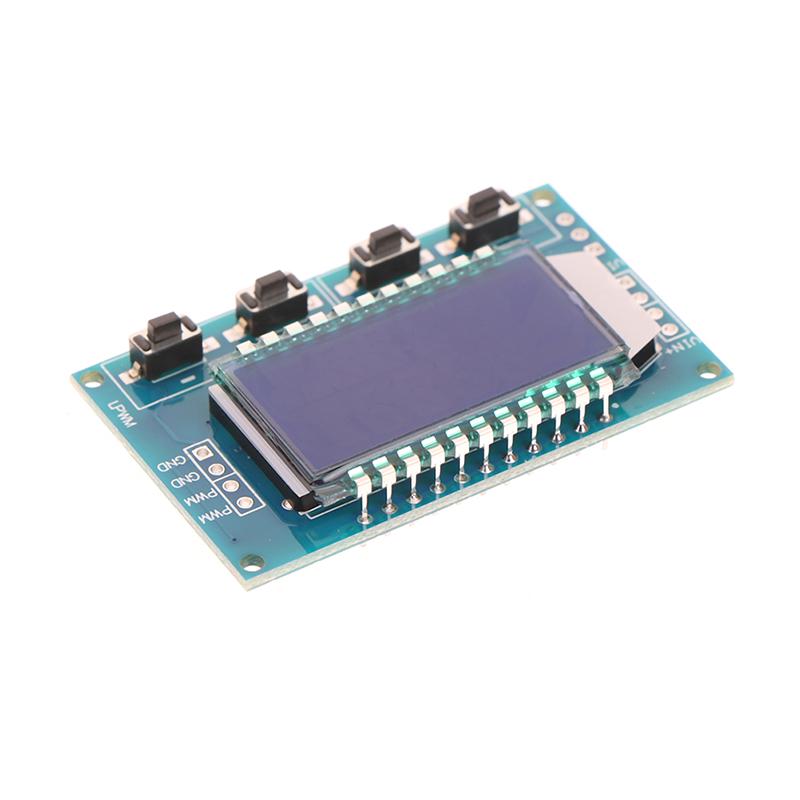

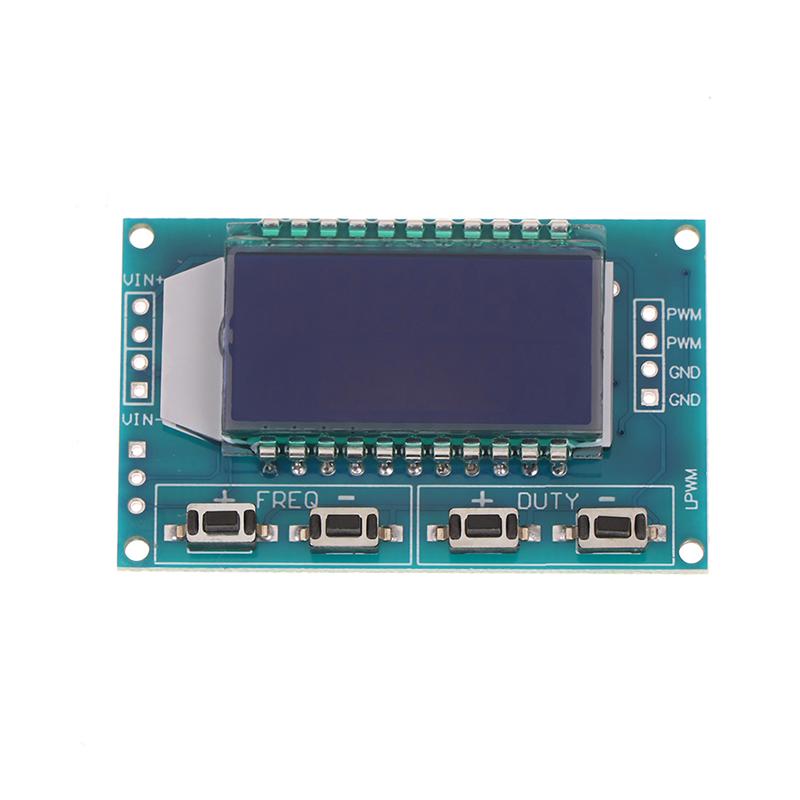

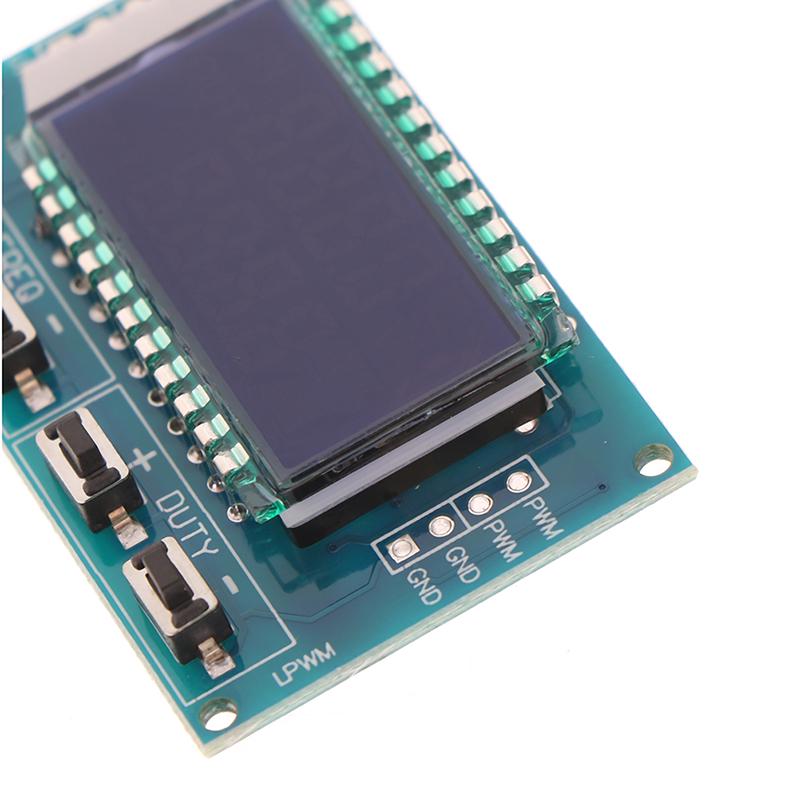

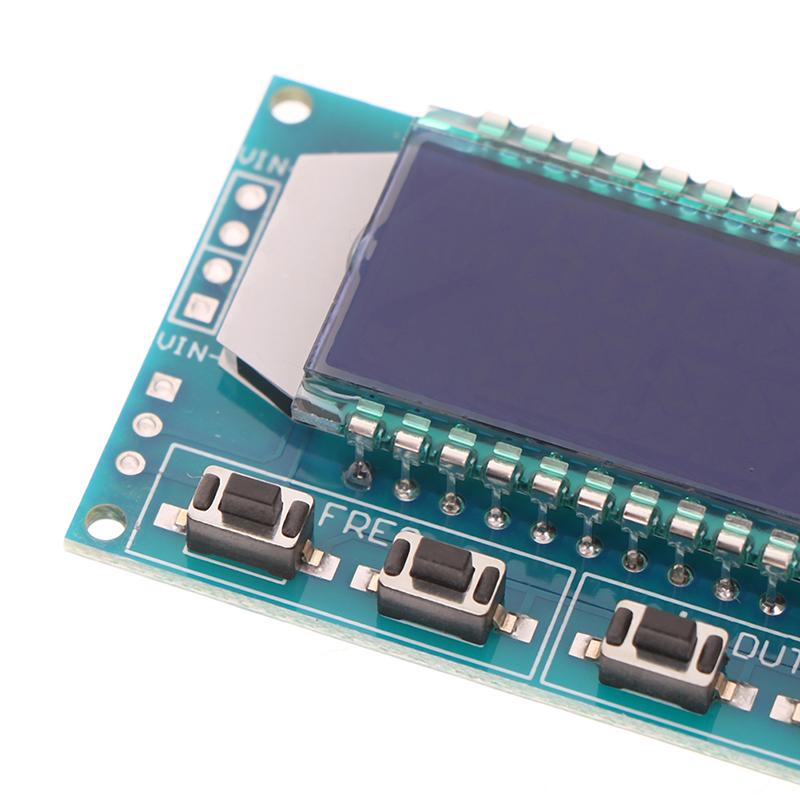

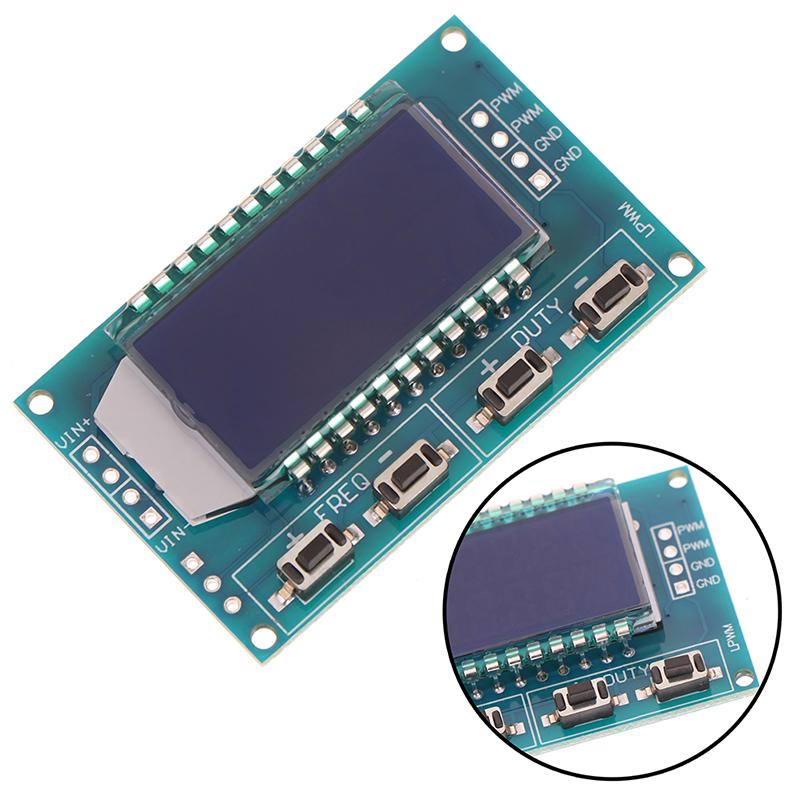

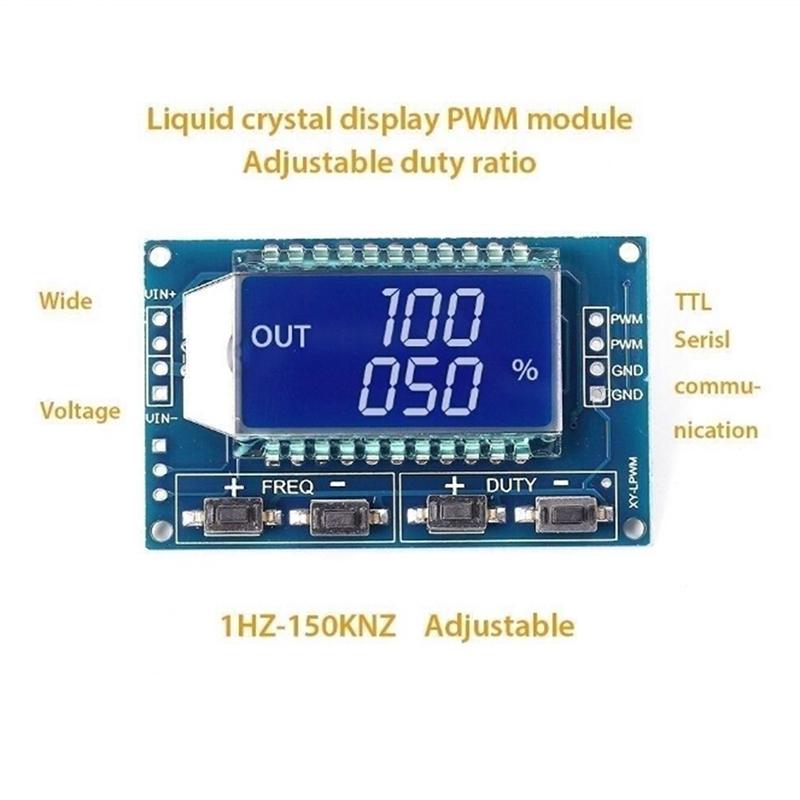

Основные характеристики модуля:
1.LCD дисплей частоты и цикла обязанностей, очень ясно, ВЫХОД PWM может быть установлен на частоту и цикл службы;
2. Широкий частотный диапазон, высокая точность;
3. Последовательный, уровень TTL
Во-первых, описание модуля

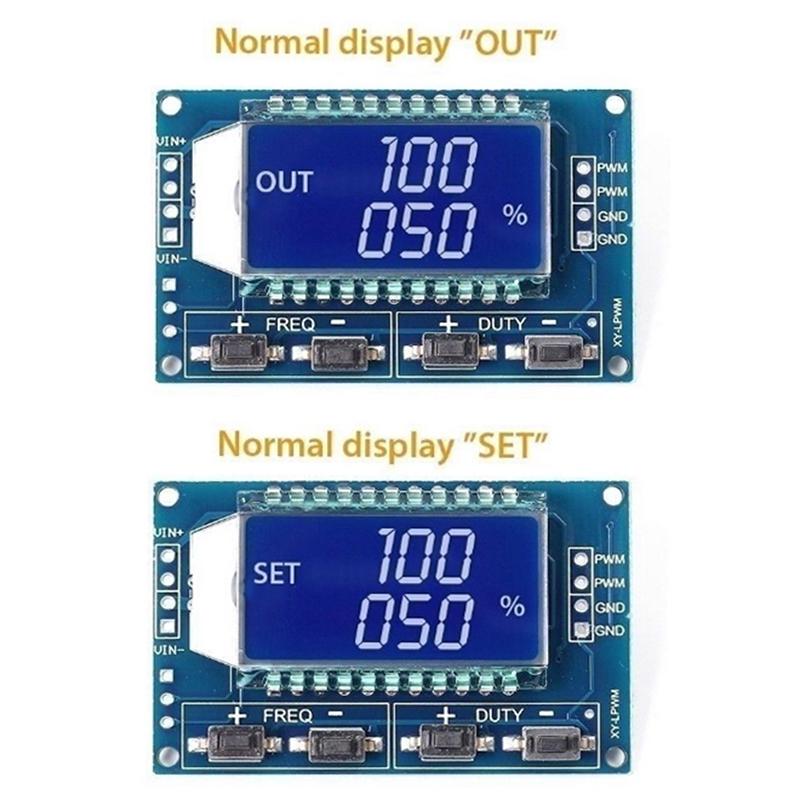

Выход ШИМ, можно задать частоту, скважность импульсов;
Частота разделена на четыре диапазона, автоматическое переключение:
1. XXX (без десятичной запятой): наименьшая единица измерения — 1 Гц, диапазон значений от 1 Гц до 999 Гц;
2. Х.ХХ (десятичная запятая в ста) наименьшая единица измерения — 0,01 кГц, диапазон — от 1,00 кГц до 9,99 кГц.;
3. ХХ.Х (десятичная запятая в десяти): наименьший блок 0,1 кГц; диапазон значений от 10,0 кГц до 99,9 кГц
4. Х.Х.Х (десятичная запятая в десяти и сотнях): самый маленький блок 1 кГц; Диапазон значений: от 1 кГц до 150 кГц, отображение частоты: 100 указывает на ШИМ-выход 100 Гц импульс;
1.01 указывает PWM вывода 1.01K пульс;
54,1 указывает, что вывод PWM импульса 54.1 кГц;
1.2.4 указывает, что выход ШИМ пульс 124 кГц;
Диапазон рабочих циклов: от 0 до 100;
Все заданные параметры, автоматическое выключаемое питание сохраняется.
Во-вторых, настройки параметров

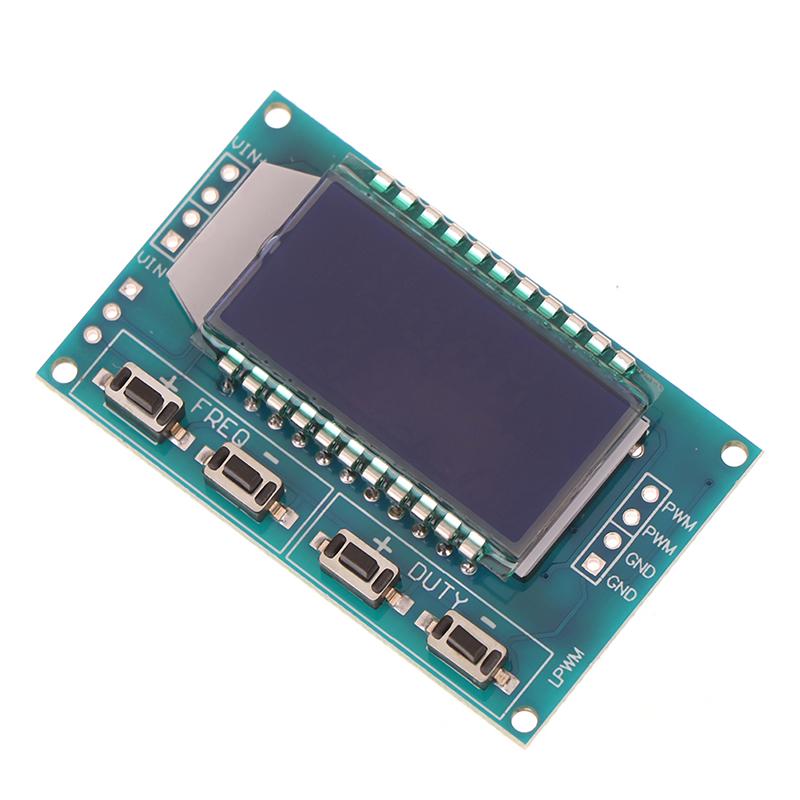

Модуль имеет четыре независимые клавиши, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы измерения) и длительное нажатие (быстрое увеличение или уменьшение), установить параметры автоматически сохранять, выключать питание Не теряется.

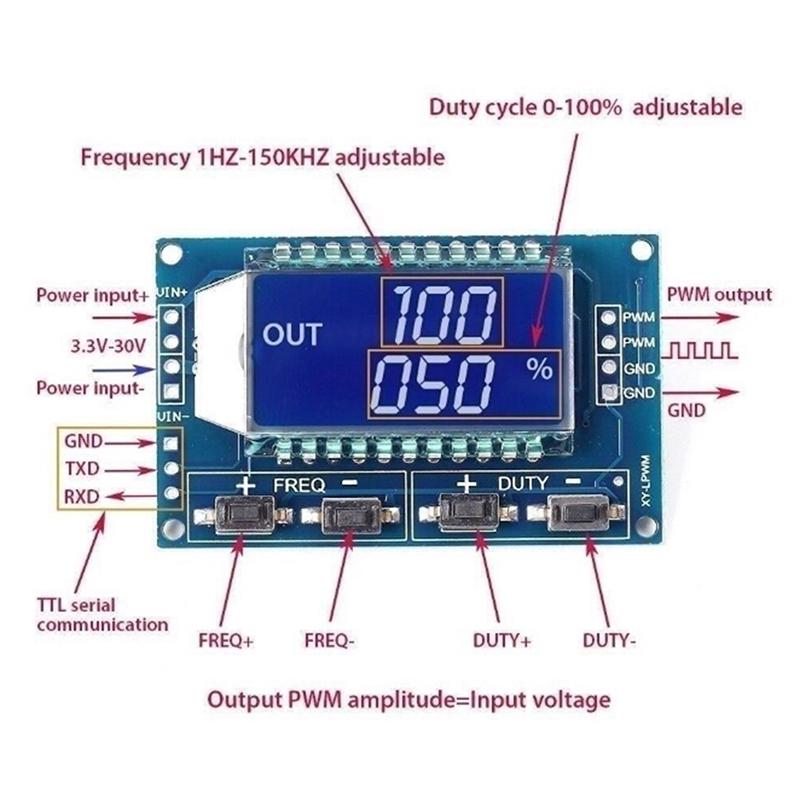

В-третьих, параметры модуля:
1. Рабочее напряжение: 3,3–30 В;
2. Диапазон частот: 1 Гц – 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2;
4. Грузоподъемность сигнала: выходной ток может быть около 5-30 мА;
5. Выходная амплитуда: Амплитуда ШИМ равна напряжению питания;
6. Температура окружающей среды: -от 20 до плюс 70 градусов по Цельсию.
В-четвертых, сфера применения:
1. Используется в качестве генератора сигналов квадратной волны, генерирует квадратный волновой сигнал для экспериментальной разработки и использования;
2. Используется для генерации квадратного волнового сигнала, который управляет двигателем;
3. генерировать регулируемого импульса для использования MCU;
4. генерировать регулируемый импульс, управлять соответствующей схемой (Скорость затемнения ШИМ и другие области применения).

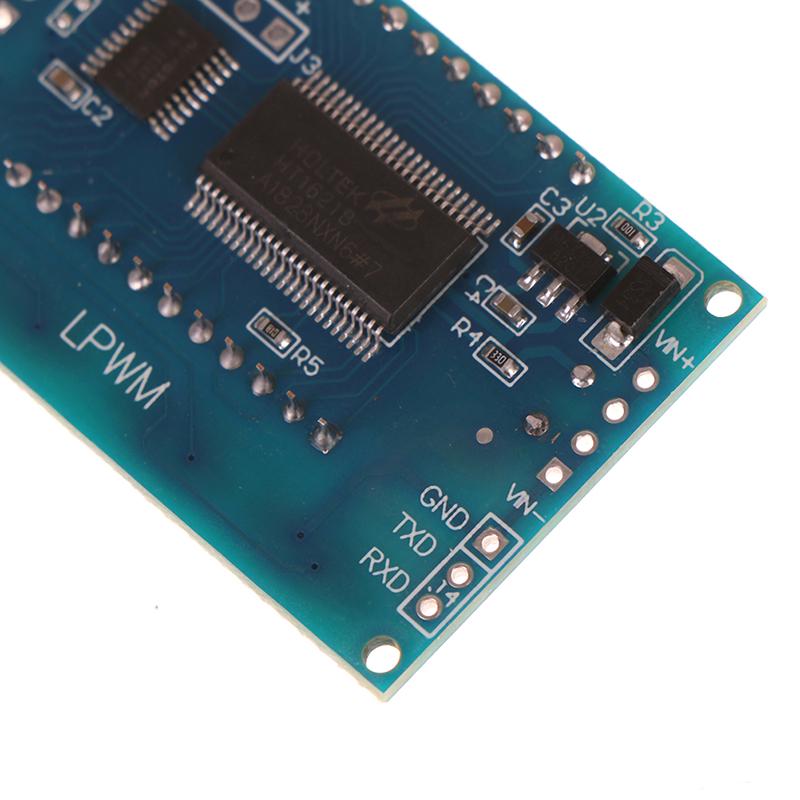

5, последовательное управление (однокристальная связь на уровне TTL)
Стандарт связи:
9600 бит/с Биты данных: 8
Стоп-бит: 1
Контрольная цифра: никто
Управление потоком: никто
1, установите частоту PWM
"Ф101": Установите частоту 101 Гц (001 до 999)
"Ф1.05": установить частоту 1,05 кГц (1.00 до 9.99)
"Ф10.5": Установите частоту 10,5 кГц (10,0 до 99,9)
"F1.0.5": установить частоту 105 кГц (1.0.0 - 1.5.0)
2, установите Скважность импульсов ШИМ
"ДХХХХ": Установите для ШИМ рабочий цикл XXX; (001-100)
Например, D050, установите рабочий цикл ШИМ на 50.
3, читать заданных параметров
Отправьте строку "read" для чтения заданных параметров.
Установить успешный возврат: DOWN;
Не удалось вернуть программу установки: ПАДАТЬ
