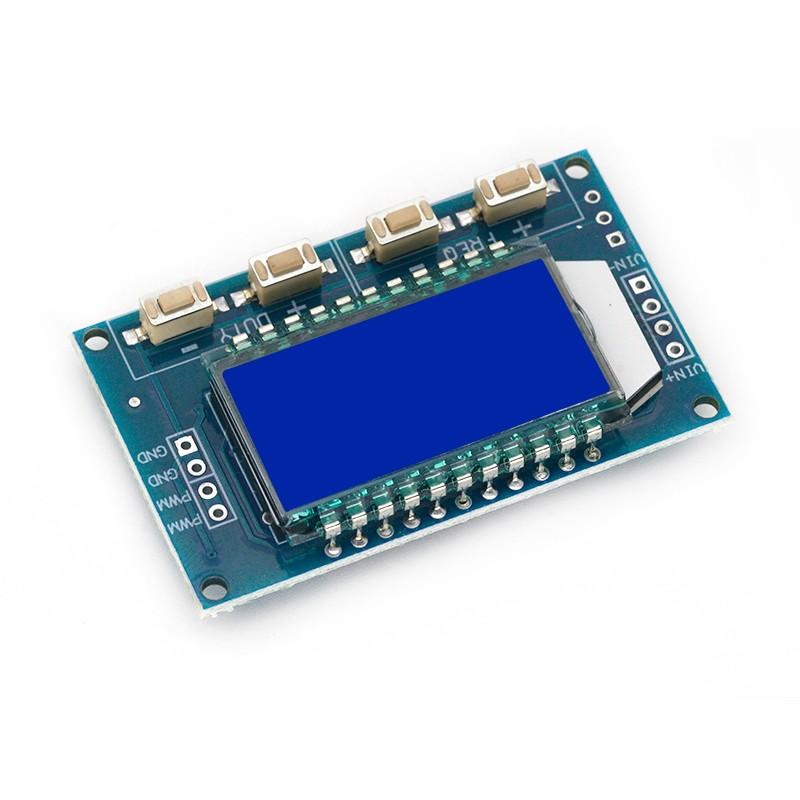

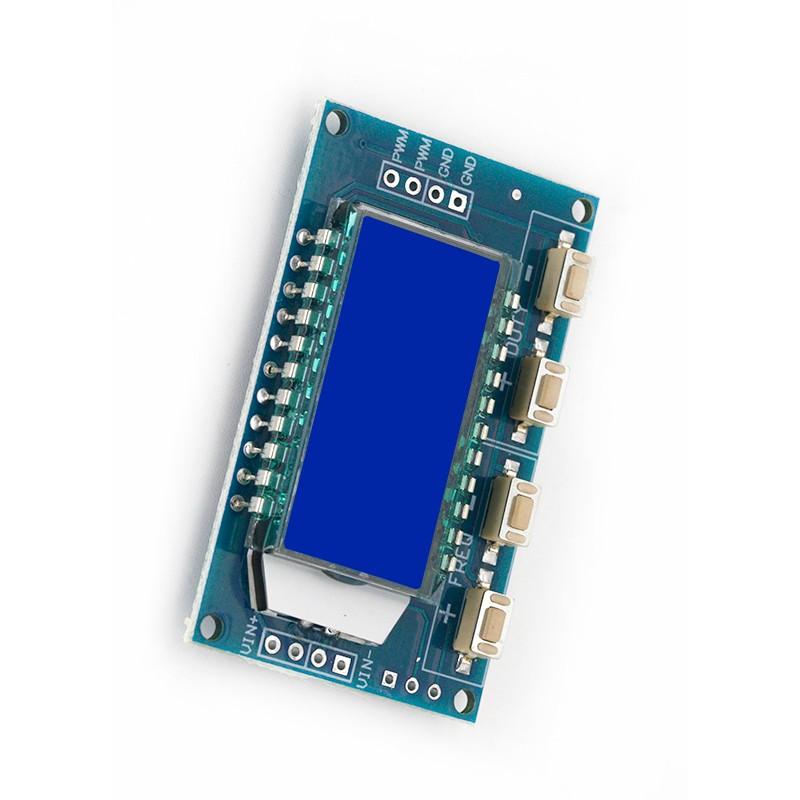

Характеристики:
Частота ЖК-дисплея и рабочий цикл, очень четкий, выход ШИМ может устанавливать частоту и рабочий цикл;
Широкий диапазон частот и высокая точность;
Последовательный, уровень TTL;
Возможности модуля:
Выход ШИМ, частота и рабочий цикл могут быть установлены;
Частота разделена на четыре диапазона, которые автоматически переключаются:
XXX (без десятичной запятой): минимальное устройство составляет 1 Гц, а диапазон значений 1 Гц-999 Гц;
Минимальная единица X.XX (сотни десятичных знаков) составляет 0,01 кГц, а диапазон 1,00 кГц-9,99 кГц;
Х ХХ (десятичная десятичная): Минимальное значение 0,1 кГц; диапазон значений 10,0 кГц-99,9 кГц
XXX (десятичные знаки десятков и сотен): Минимальное значение 1 кГц; диапазон значений 1 кГц - 150 кГц

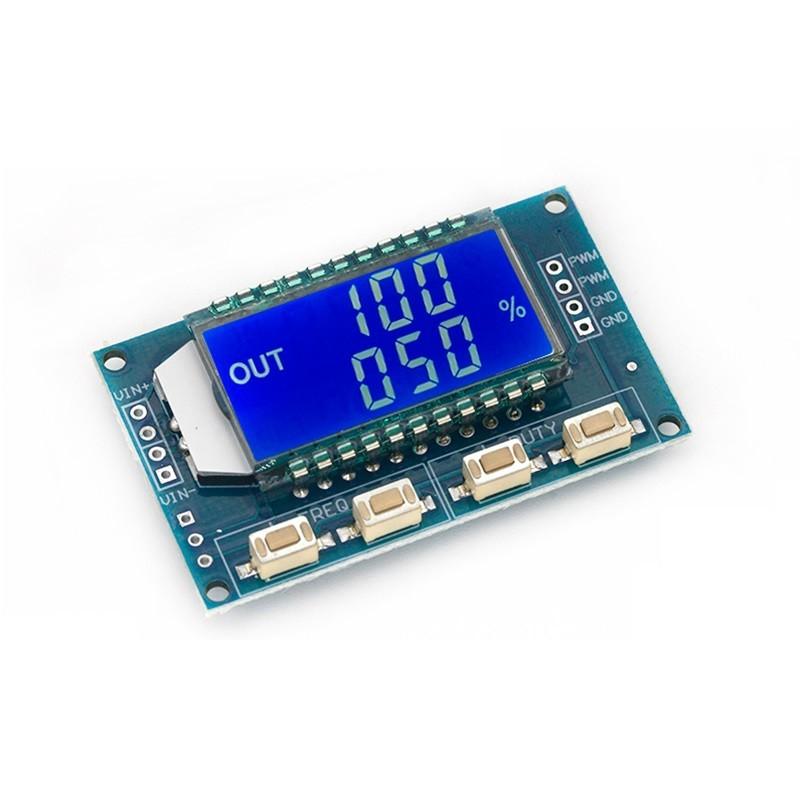

Отображение частоты: 100 означает ШИМ выход 100 Гц импульс;
1.01 означает ШИМ-выход 1.01K импульсный;
54.1 означает, что выход ШИМ имеет импульс 54,1 кГц;
1. 1.4 означает, что выход ШИМ имеет импульс 124 кГц;
Диапазон рабочих циклов: 0 - ;
После того, как все параметры установлены, он будет автоматически сохранен при выключении питания.

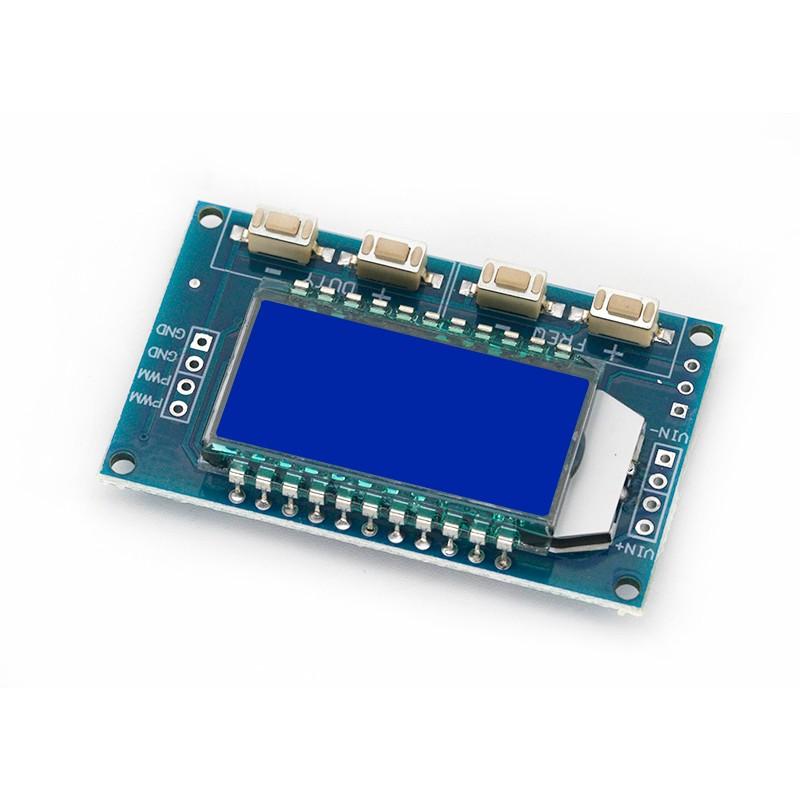

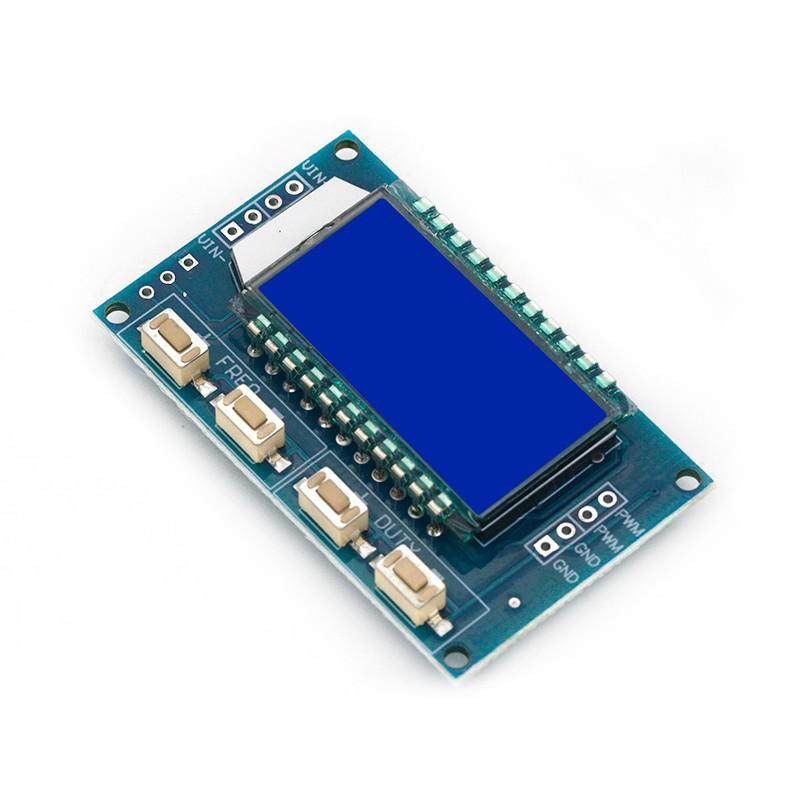

Настройки параметров:
Модуль имеет четыре кнопки для настройки частоты и рабочего цикла, поддерживает сенсорный ввод (увеличить или уменьшить единицу) а также
Длительное нажатие (быстрое увеличение или уменьшение), параметры автоматически настраиваются и сохраняются, и мощность не будет потеряна.

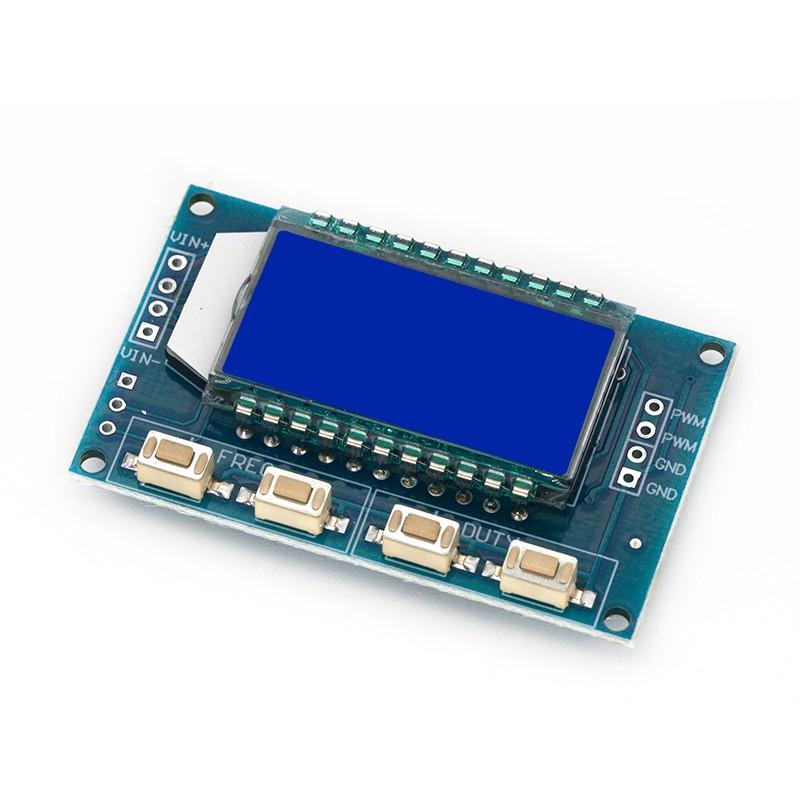

Параметры модуля:
Рабочее напряжение: 3,3-30 В;
Диапазон частот: 1Гц - 150кГц;
Точность частоты: точность каждого диапазона составляет около 2%;
Грузоподъемность сигнала: выходной ток может быть около 5-30 мА;
Выходная амплитуда: Амплитуда ШИМ равна напряжению питания;
Температура окружающей среды: -20 - +70 градусов
заявка:
Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратных волн для разработки и экспериментов;
Используется для генерации квадратного волнового сигнала для управления водителем двигателя;
Генерация регулируемых импульсов для использования MCU;
Генерация регулируемых импульсов для управления соответствующими схемами (такие приложения, как скорость затемнения ШИМ).

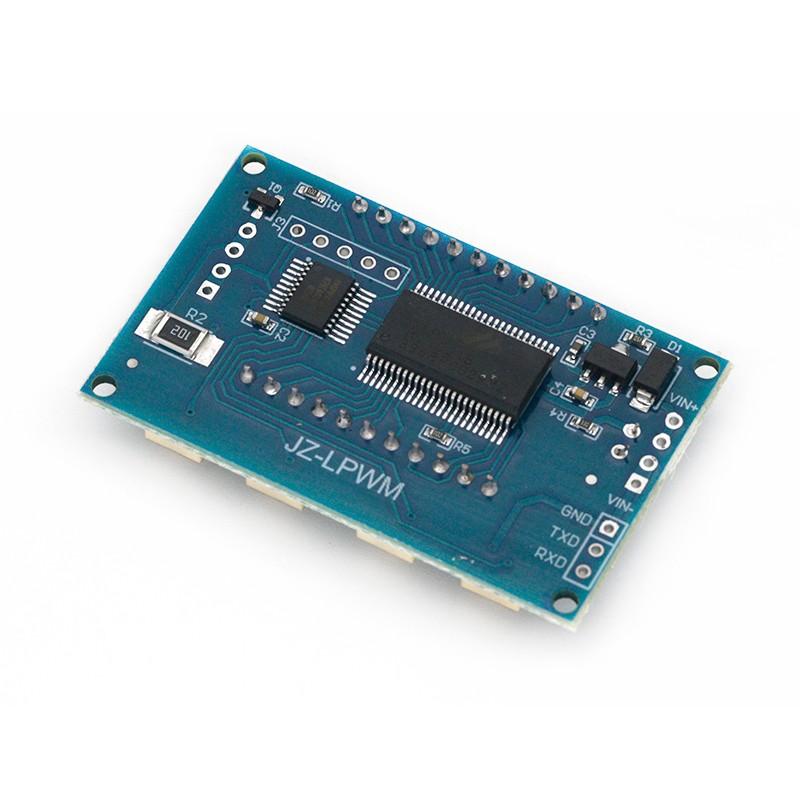

Последовательное управление (однокристальная связь на уровне TTL)
Стандарт связи:
Бит данных 9600 бит/с: 8
стоповый бит: 1
Контрольная цифра: Никто
Управление Flow: Никто
1. Установка частоты ШИМ
"Ф101": Отрегулируйте частоту до 101 Гц (001 до 999)
"Ф1.05": Установите частоту 1,05 кГц (1.00-9.99)
"Ф10.5": установить частоту 10,5 кГц (10, 0-99.9)
"F1.0.5": установить частоту 105 кГц (1.0.0 - 1.5.0)
2. Установка рабочего цикла ШИМ
"ДХХХХ": Установленный рабочий цикл от ШИМ до XXX; (001-2008).
Как и у D050, рабочий цикл ШИМ составляет 50%.
3. Чтение параметров настройки
Отправьте строку "read" для чтения параметров установки.
Установка правильного возврата: вниз;
Сбой конфигурации возврата: падать.
В коплект входит:
1 * модуль
