Характерная черта:

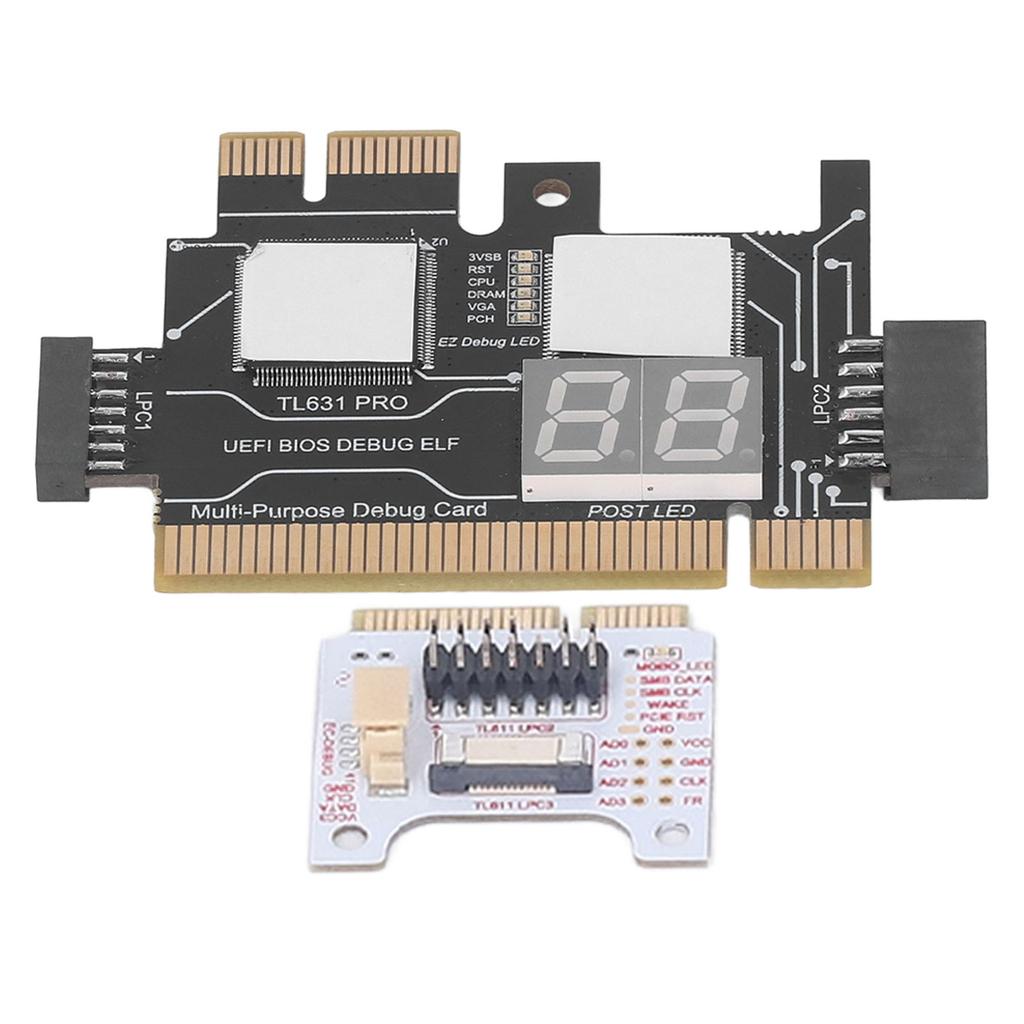

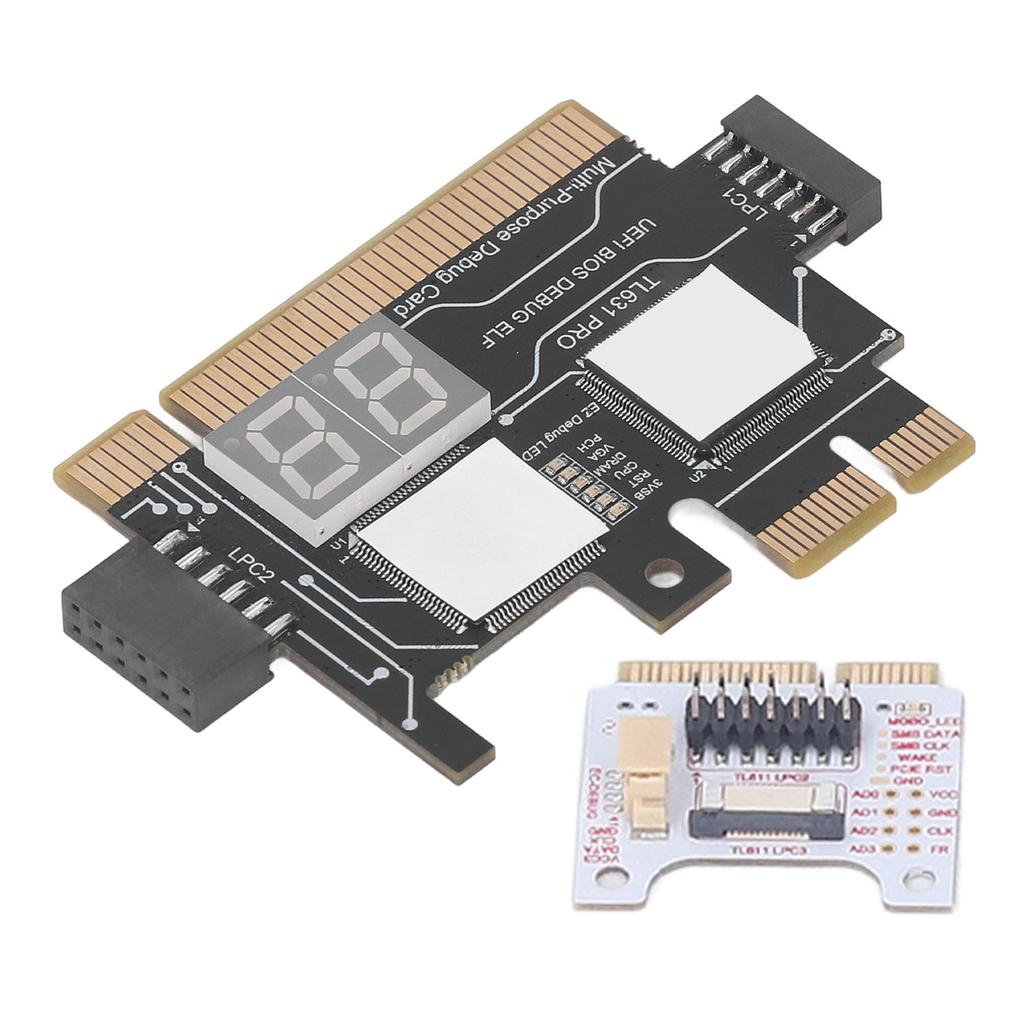

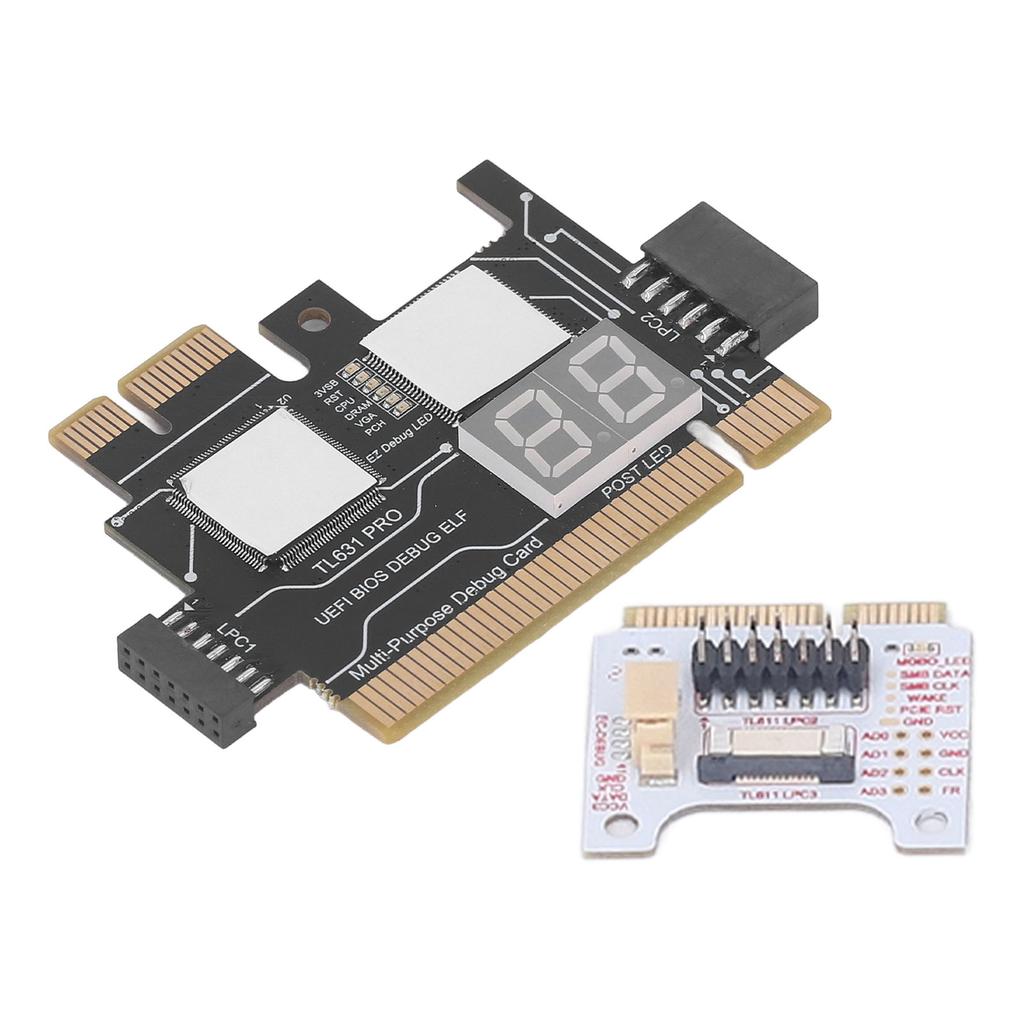

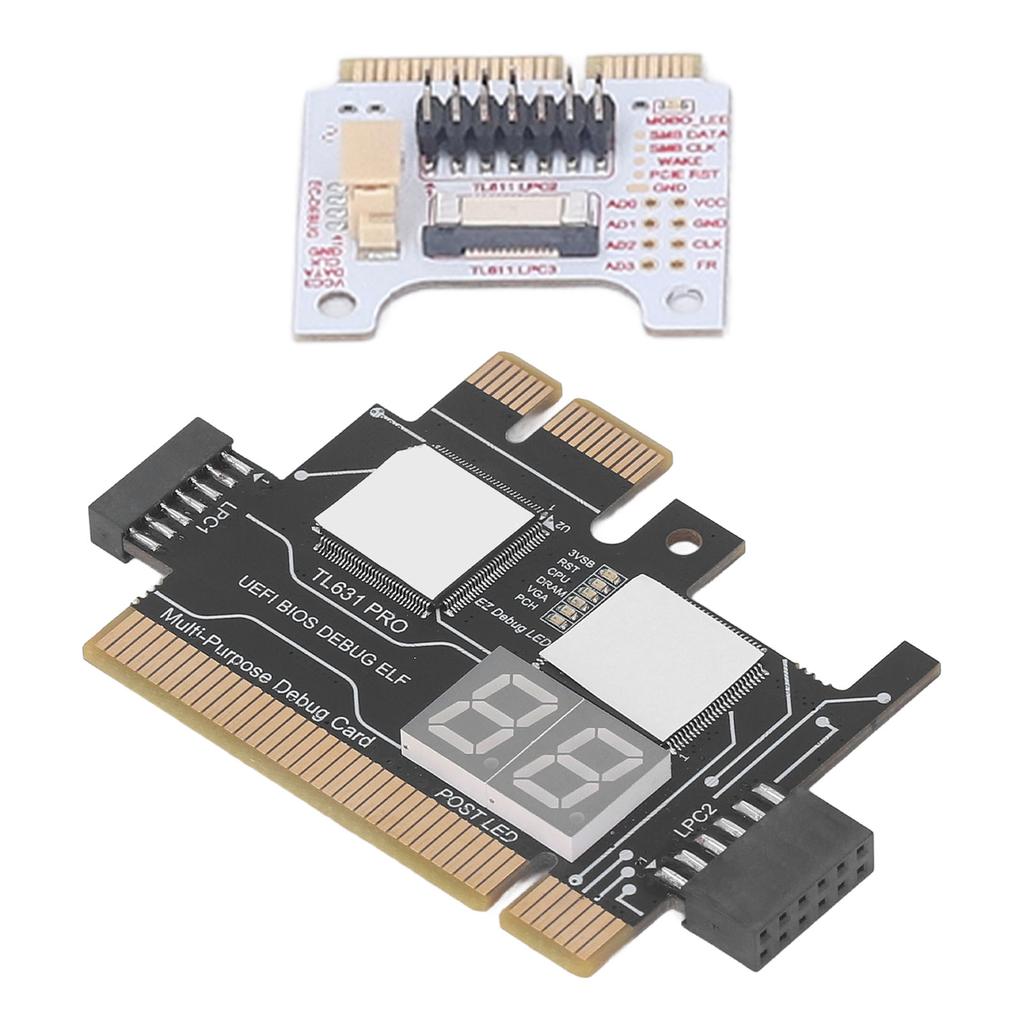

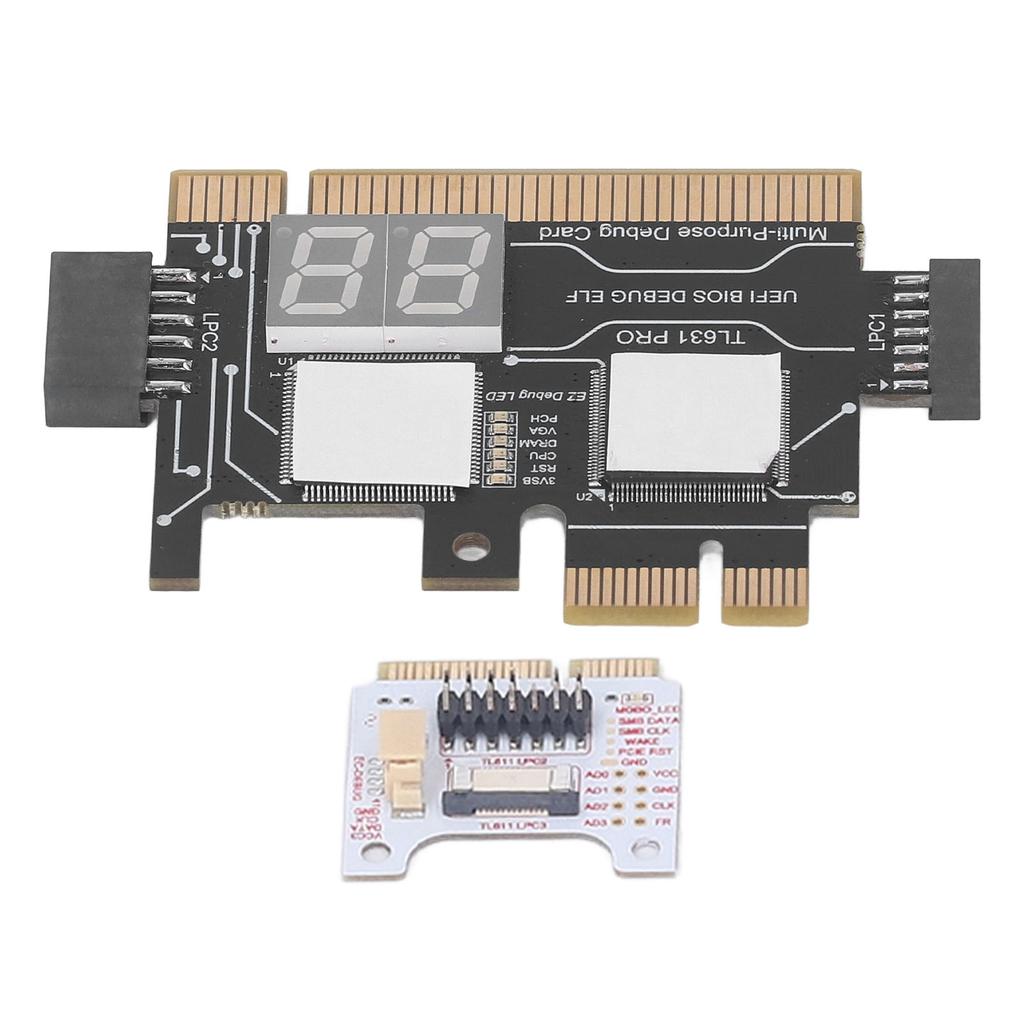

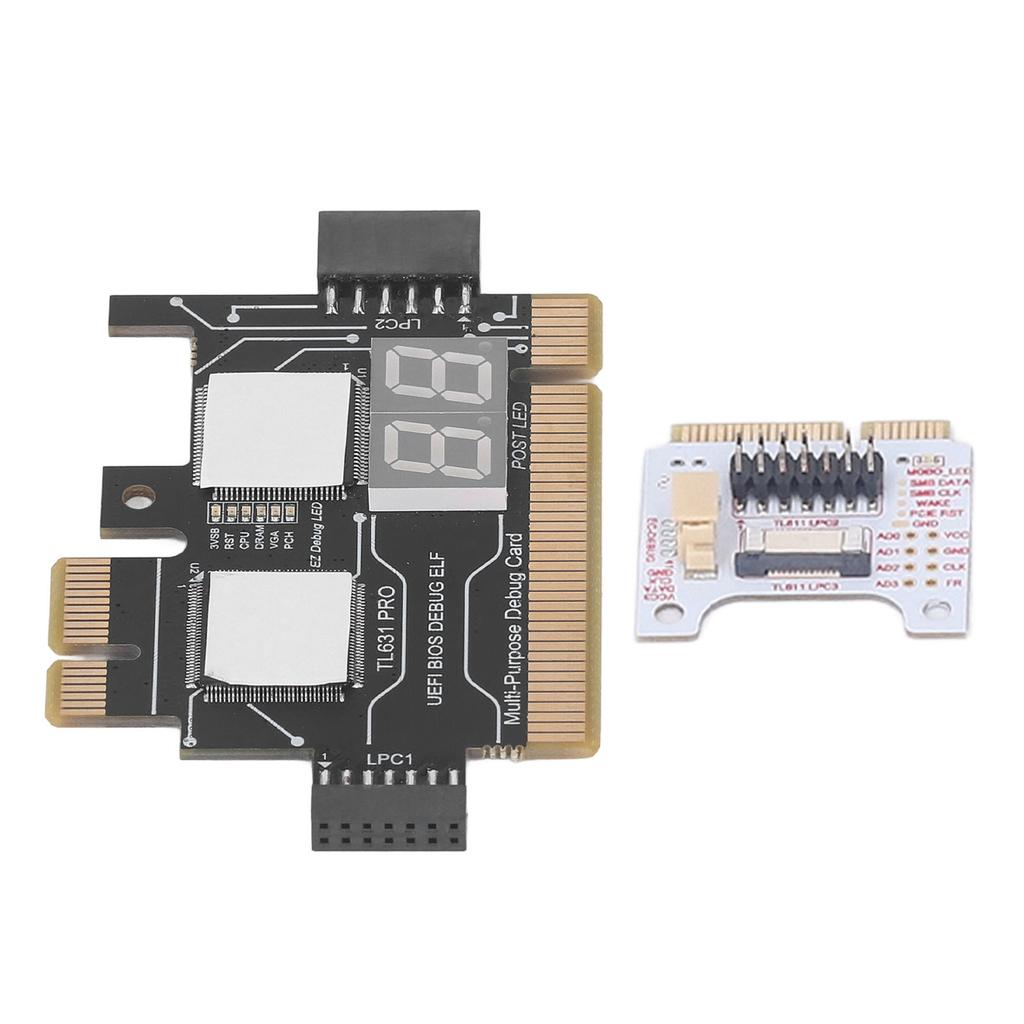

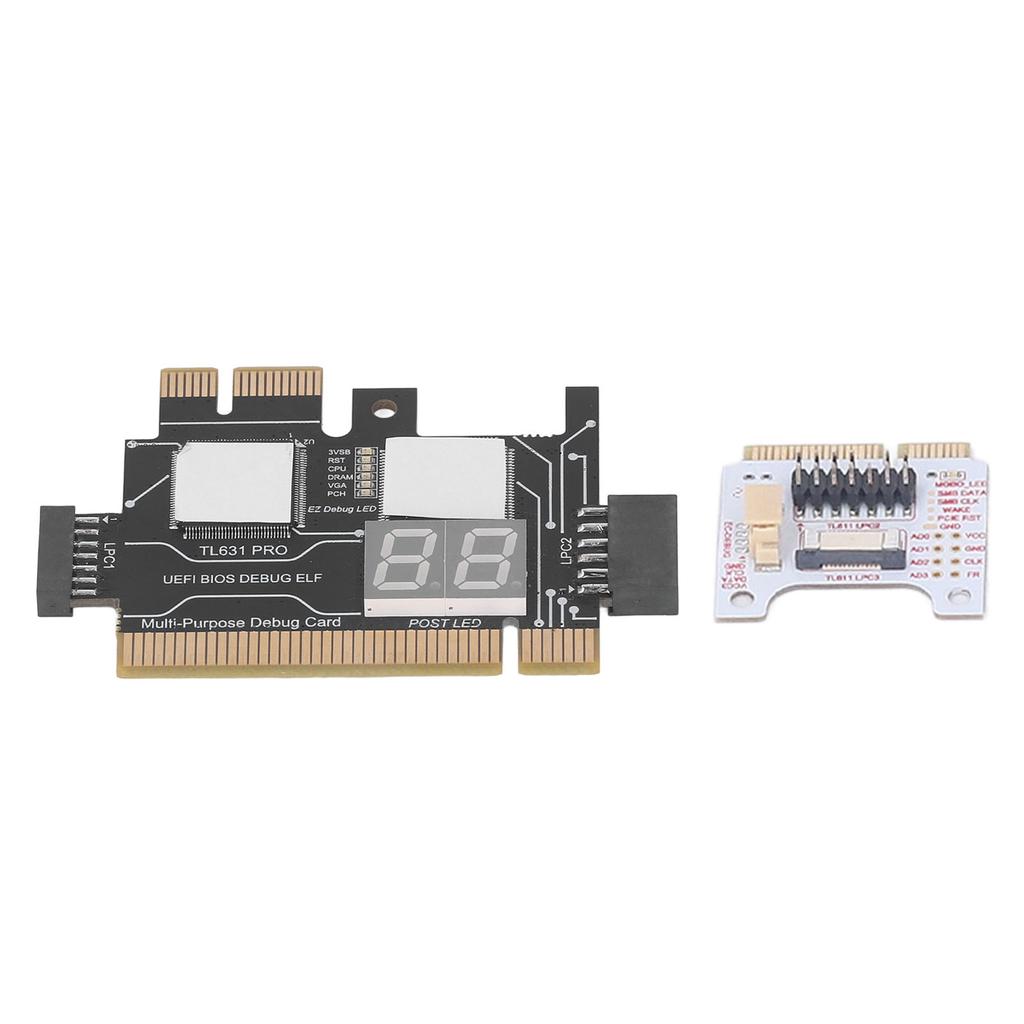

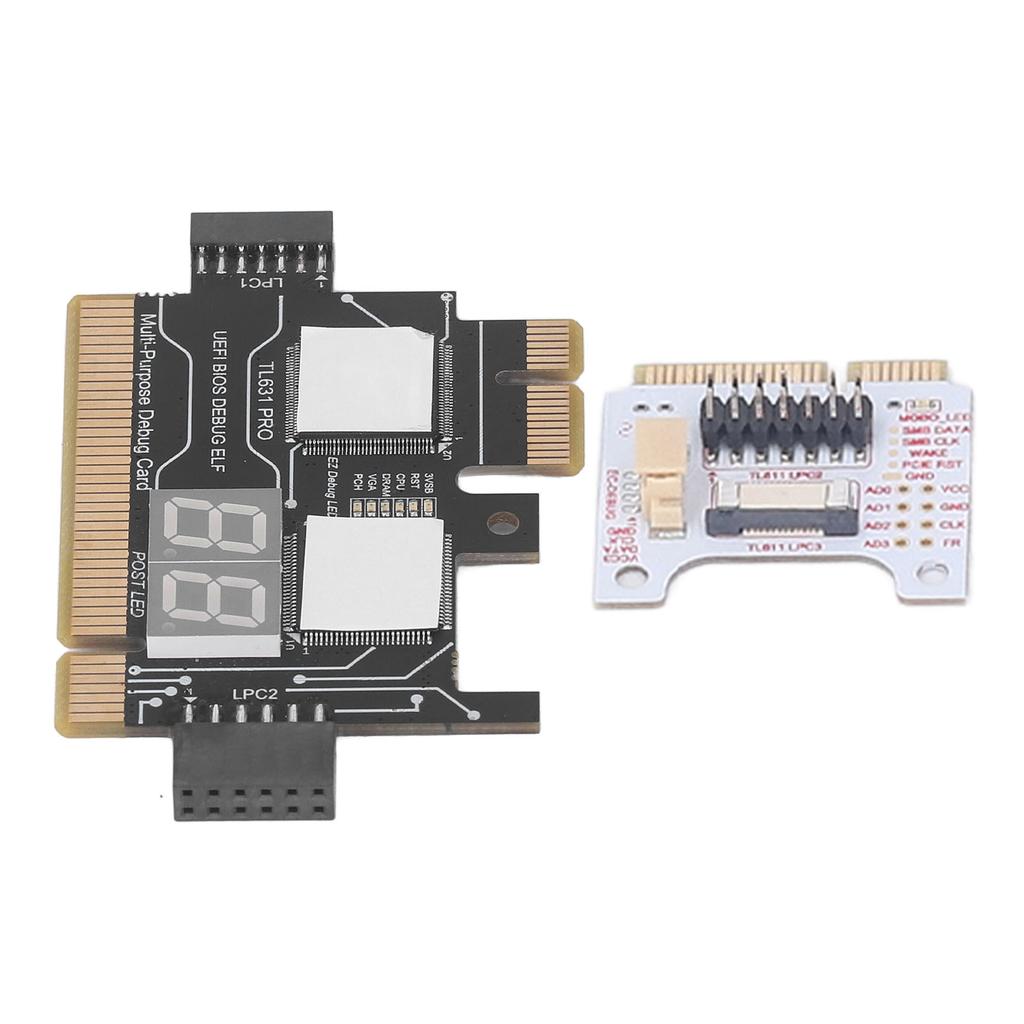

1. Содержимое Комплекта: В комплект платы анализатора материнской платы ноутбука входит 1 диагностическая карта, 1 соединительный провод, 1 клемма, 1 плата адаптера, 1 клеммный провод, 2 плоских кабеля.
2. Совместимая способность: Карта анализатора материнской платы ноутбука поддерживает PCI E, mini PCI E, LPC. Поддерживаются все слоты PCI.
3. Простой и удобный в использовании: Диагностическая карта анализатора материнской платы имеет высокую скорость распознавания, автоматическое распознавание модуля питания.
4. Подходящие предметы: Комплект диагностической карты анализатора материнских плат подходит для ASUS, Ggigabyte, MSI, ASRock и т. д.
5. Универсальный: Диагностическая карта анализатора материнской платы может обнаруживать многоканальные и многосветодиодные индикаторы, а также отображать состояние блока питания, материнской платы, процессоров, памяти, видеокарты и жесткого диска.
Технические характеристики:
Тип объекта: Диагностическая карта анализатора материнской платы после тестирования
цвет: черный
Интерфейс: PCI E, LPC
поддержка: Для ASUS, для Ggigabyte, для MSI, для ASRock и т. д.
Размер: 78 x 51.8мм 3.07 x 2.04дюйм
Диагностическая карта имеет следующие настройки:
1. Общий высокоскоростной канал LPC1 эквивалентен подключению к малоконтактному разъему материнской платы 2.0 и разъему MINI PCIE.
2. Высокоскоростной канал PCI равен поддержке всех слотов PCI.
3. LPC2 общий высокоскоростной канал равен подключению к материнской плате через 2,54 большой штыревой разъем плюс ультра-мини SPI.
4. Высокоскоростной канал PCIEX1 позволяет тестировать материнские платы Gigabyte без PCI.
5. Общий высокоскоростной канал LPC3 эквивалентен подключению ноутбука к MINI PCIE, к карте-конвертере DEBUG для ASUS DEBUG CON, к EC DEBUG.
6. Индикатор питания 3VSB, проверьте, нормально ли подается питание.
7. Индикатор материнской платы MOBO, проверьте исправность материнской платы.
8. Индикатор ЦП, для проверки исправности модуля ЦП.
9. Индикатор памяти DRAM, позволяющий проверить исправность модуля памяти.
10. Индикатор видеокарты VGA, проверьте исправность графического модуля.
11. Индикатор южного моста PCH, проверьте исправность модуля южного моста.
12. Портативная конструкция с круглым отверстием, которую можно крепко завязать золотой веревкой или цепочкой для ключей.
13. Десятичная точка DP, отображение сигнала CLK.
Список пакетов:

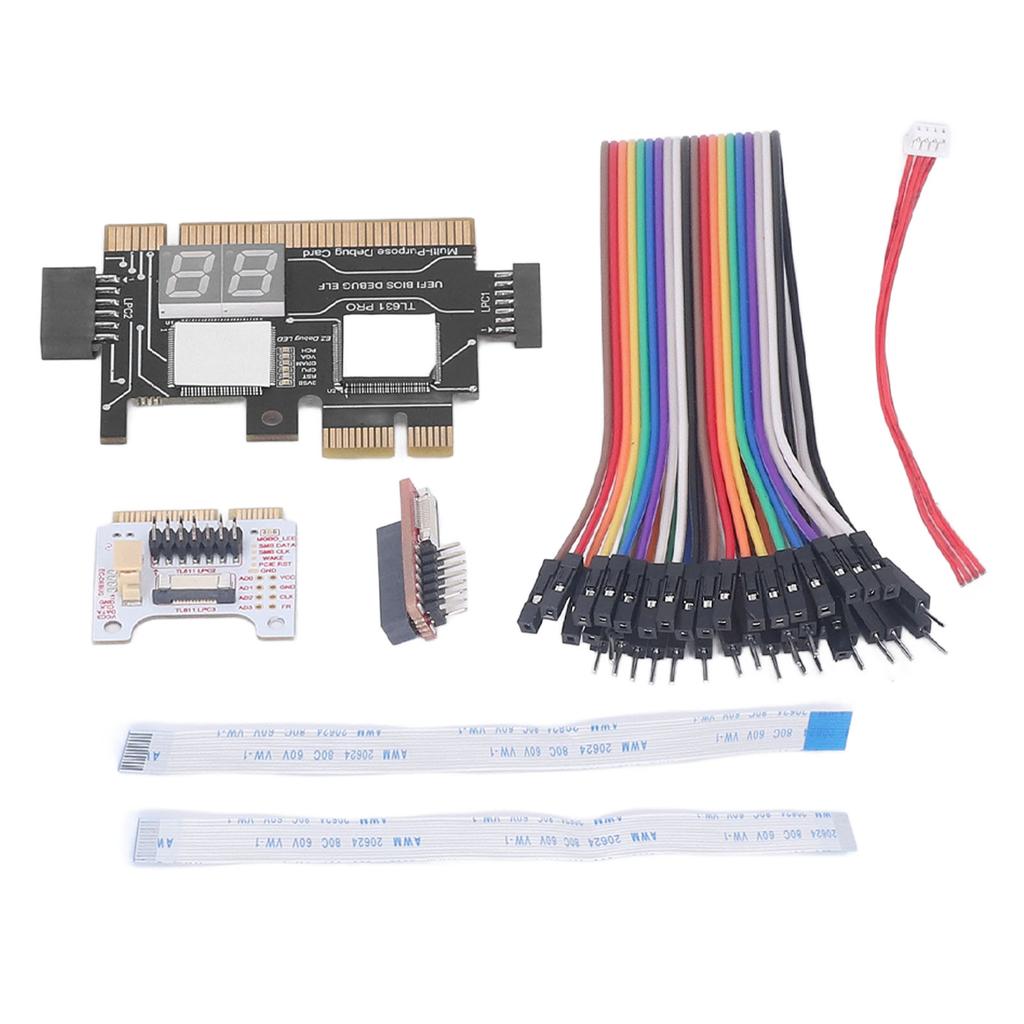

1 x Диагностическая карта1 x Соединительный провод1 x Разъем1 x Карта-адаптер1 x Провод разъема2 x Плоский кабель
уведомление:
1. Фактический цвет элемента может немного отличаться от цвета, показанного на картинке, из-за различных эффектов отображения и освещения.. Большое спасибо.
2. Из-за ручного измерения допускается отклонение в 1–3 мм.
