Комплект жгута проводов с реле и предохранителем 12 В - 30 А, ножевой предохранитель ATO/ATC, 4-контактный SPST автомобильный

Комплект жгутов реле с предохранителем 12 В - 30 А ножевой предохранитель ATO/ATC, 4-контактные автомобильные электрические реле SPST с проводами 14 AWG повышенной прочности - 6 штук Характеристики: Реле 12 В, 4 контакта, с 4-контактными разъемами, провода, высокая коммутационная способность 30 А Напряжение катушки: 12 В постоянного тока Упряжь: 14AWG

ПРИМЕНЕНИЕ Это реле можно использовать в автомобильных установках, автомобильных аудиосистемах, системах безопасности и различных других приложениях.

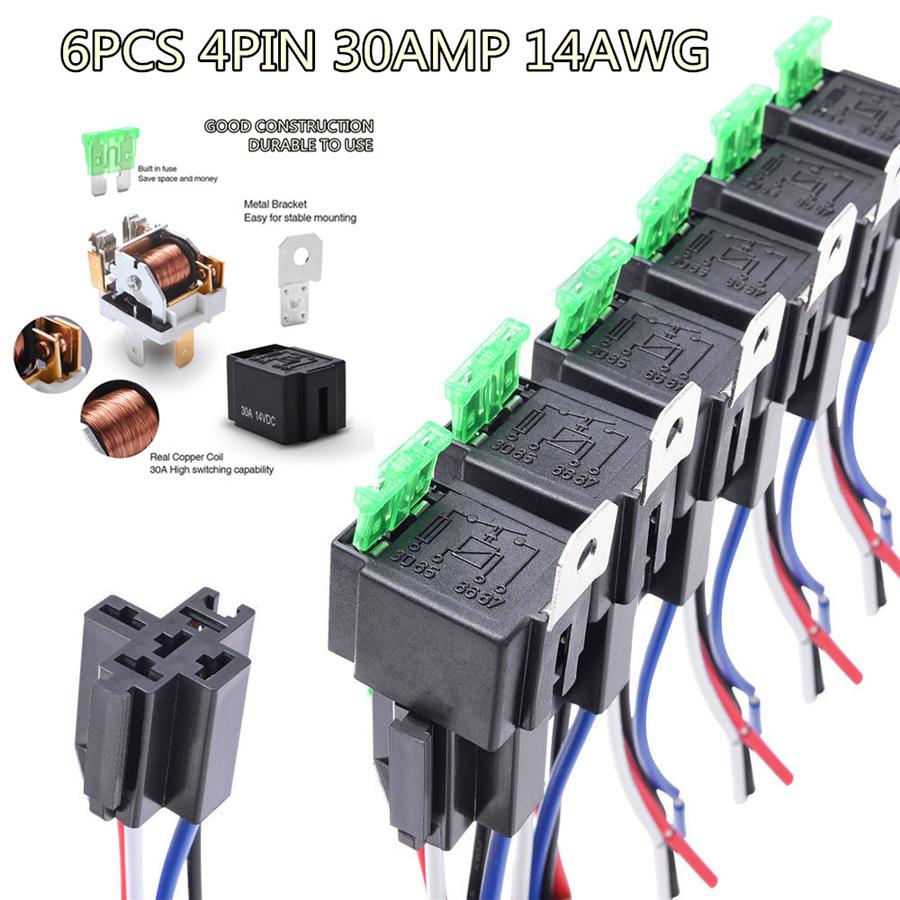

1.Модернизированная версия - Автомобильные реле, встроенные в гнездо предохранителя с включенным предохранителем 30A, без необходимости в отдельном держателе предохранителя, экономия места и денег. Сверхпрочные провода 14AWG для основного контакта

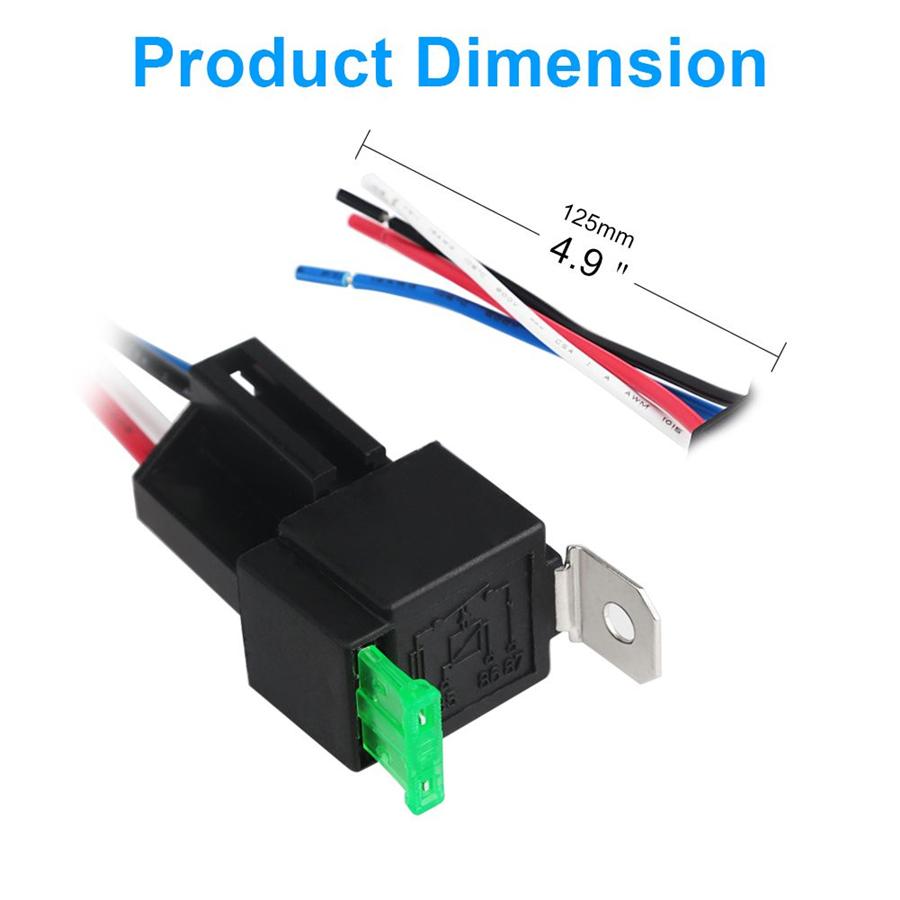

2. Легкая проводка - Гнезда реле поставляются с цветными проводами для нагрузок / аксессуаров удобной проводки. Черный - Земля (85), Красный - VDC (30), Белый - Триггер (86), Синий - Выход N/O (87)

3. Аккуратный монтажный дизайн - Блокирующая конструкция уникального мужского-женского слота на каждом краю гнезда, легко соединяет все реле вместе, предлагая чистую и аккуратную установку

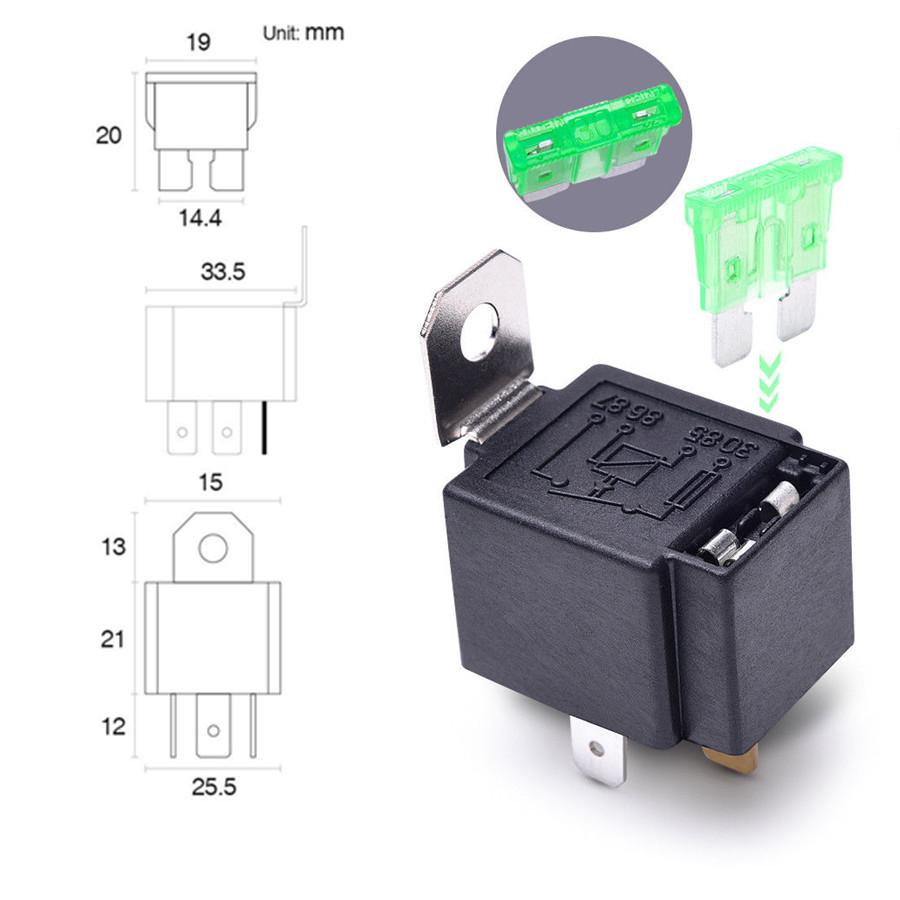

4. Хорошая конструкция - 12V DC (Max@14V постоянного тока) и высокая коммутационная способность 30 А. Тип Bosch 4-контактный SPST (Однополюсный одиночный бросок) Реле. Металлический монтажный кронштейн на электрическом реле облегчает установку

5. Широкое применение - Широкий спектр использования, широко используемый для автомобильных фонарей, противотуманных фар, стеклоочистителя, стартера, вентиляторов, динамиков, систем контроля тяги и т. Д.

Инструкция по реле и гнездам жгутов: -85: Подключено к шасси заземления. Служит общим заземлением для активации и намагничивания внутренней катушки.

-86: Подключено к положительному входу 12 В постоянного тока. Здесь к реле будет подключен переключатель, подключенный к входу 12 В постоянного тока.

Когда на реле подается питание через контакт 86, цепь замыкается контактом 85, подключенным к общей земле, что активирует и намагничивает внутреннюю катушку.

-87: Нормально открытый контакт, также известный как НО. Соединение между контактом 87 и контактом 30 устанавливается только при активации или намагничивании внутренней катушки.

-30: Общий контакт, который можно подключить к входу питания 12 В постоянного тока или к шасси заземления в зависимости от желаемого применения.

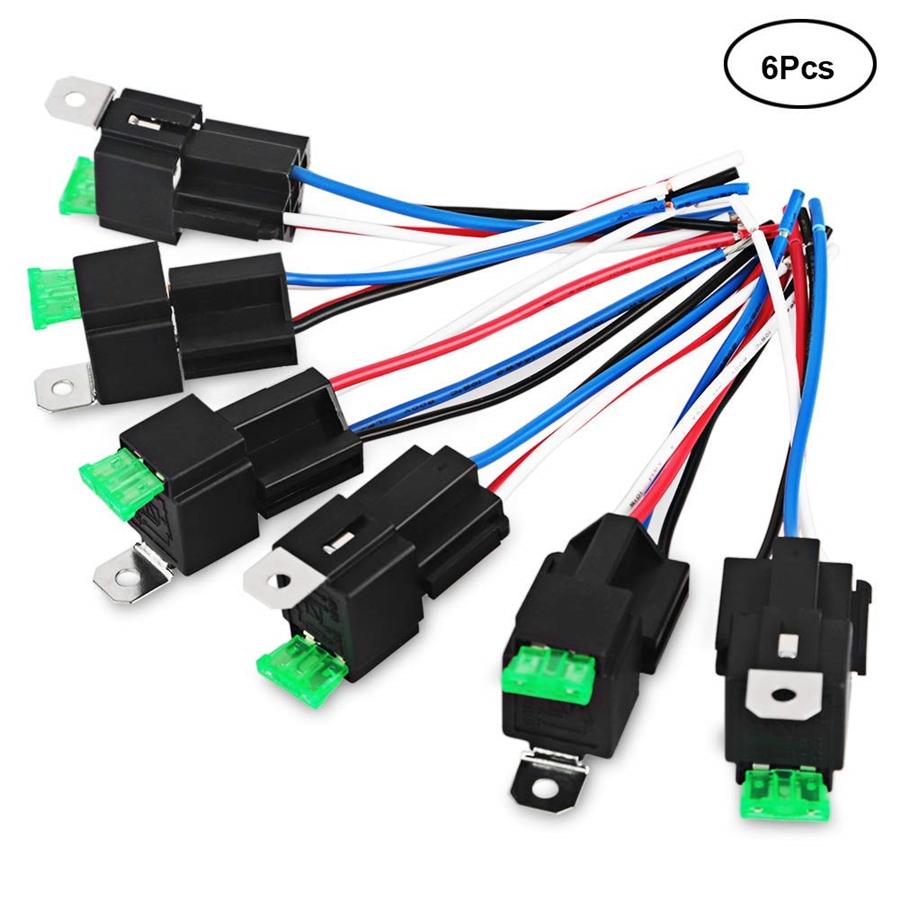

Содержание продукта: 6 * реле 6 - Эстафета Харнесс 6 * лезвие предохранители
