Описание:

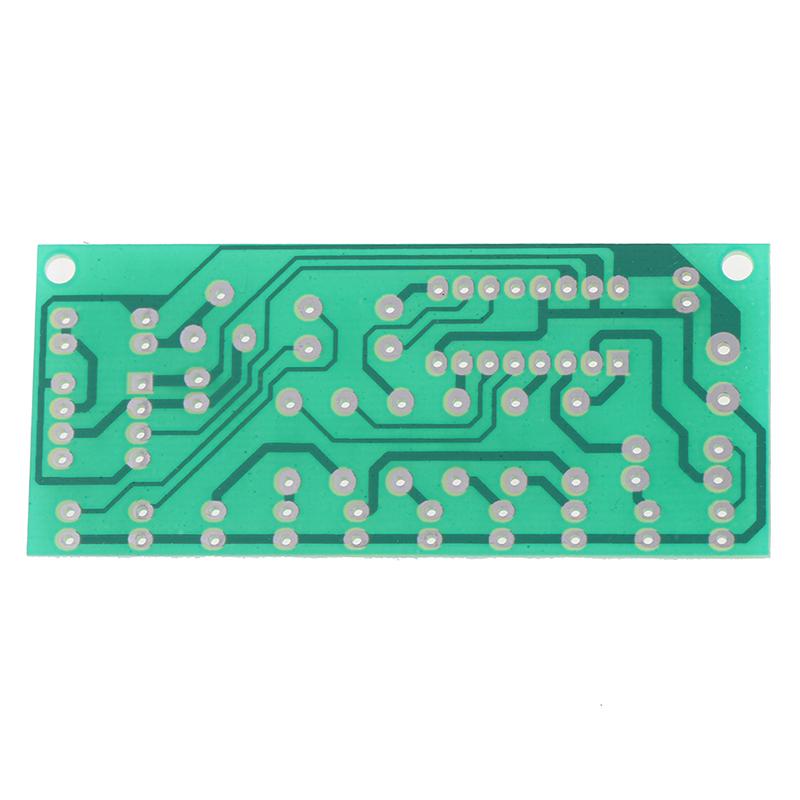

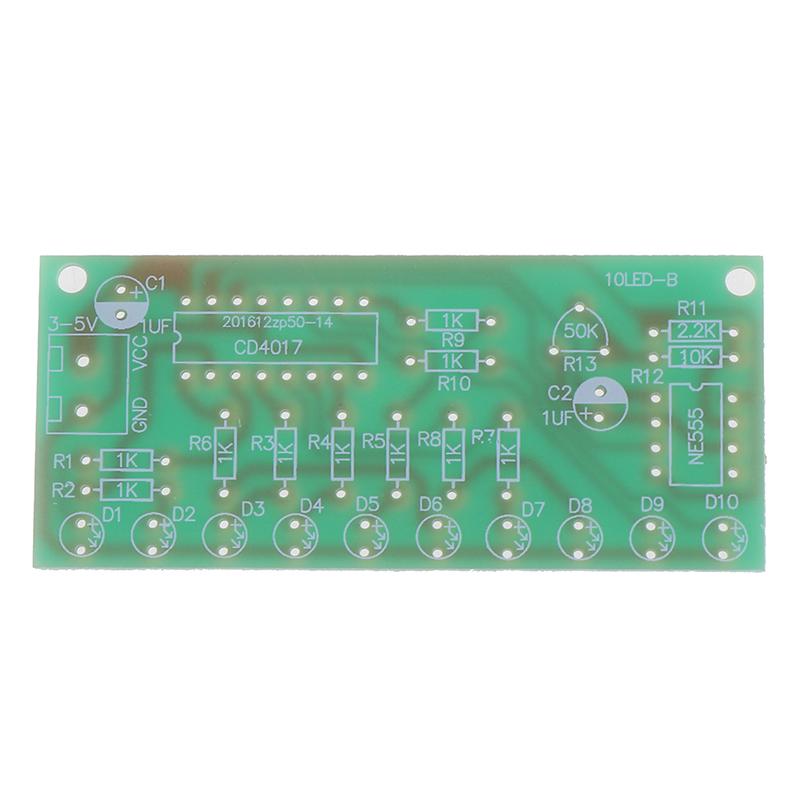

Размер печатной платы: 7,3 * 3,2 мм
Толщина печатной платы: 1.6mm
Напряжение питания :2,5 - 8 В
Этот пакет в основном представляет собой десятичную схему счетчика и схему, генерируемую тактовой частотой, от ядра самовозбудимого мультивибратора NE555 мощность через R2, R3, R4 заряд конденсатора C1, C1 запускается при зарядке, NE555 2 фута все еще в низком, поэтому выходной контакт 3 идет высоким при мощности через R2, R3, R4 для зарядки C1 до 2/3 напряжения питания, выходной контакт 3 уровня от высокого к низкому, NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение через C1 не будет меньше 1 /3 напряжения питания, NE555 и 3 фута уровня от низкого до высокого . C1 и заряд снова этого цикла колебаний образуется . Время зарядки : 0.695 (R2 , R3 , R4) C1, время разрядки : 0.695 (R4 , R3) C1, R4 может быть отрегулирован для управления выходной частотой генератора, сигнал тактовой частоты колебаний подается непрерывно NE555 CD4017 14 футов, выходная клемма 10 соединена со светодиодом CD4017 10, когда выходная клемма 10 вращается CD4017, генерируемый тактовый сигнал подается на высоком уровне, D1 - D10 последовательно зажигаются для формирования водно-светового эффекта.
Вы можете настроить регулировку расхода R4 светодиодные фонари.
В пакет включено:

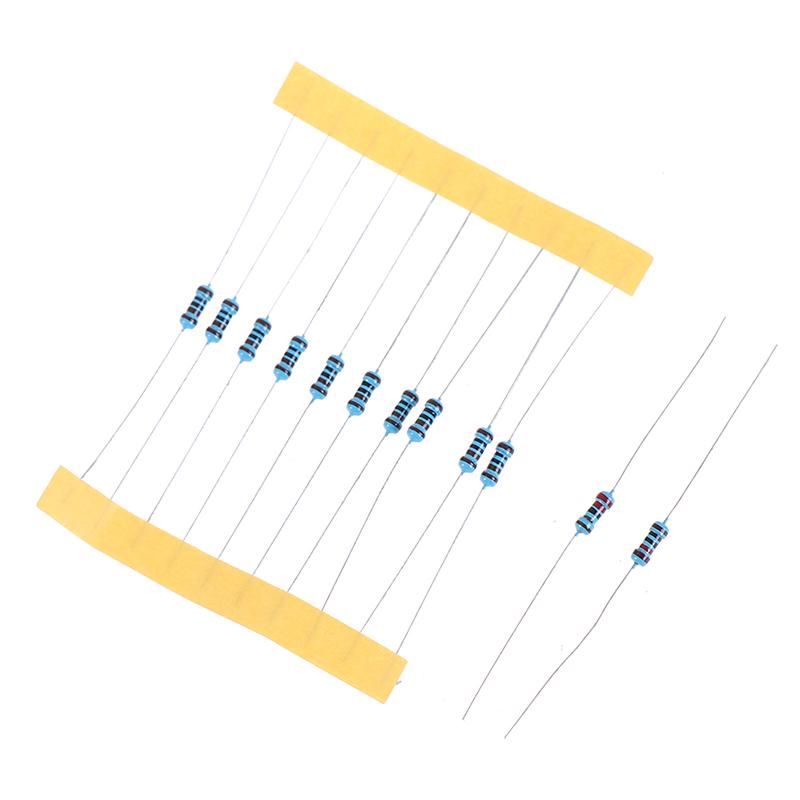

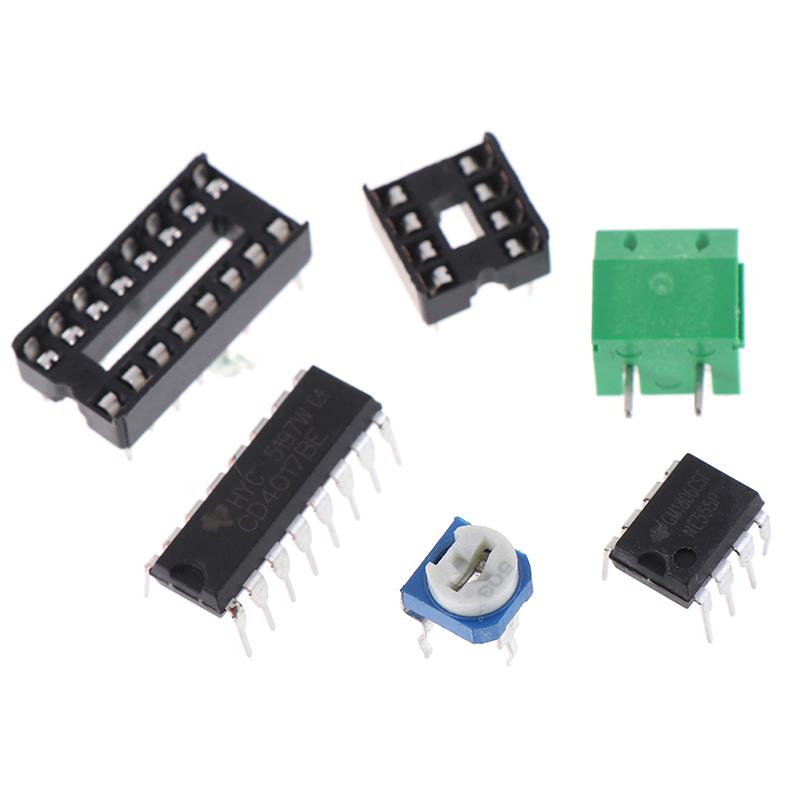

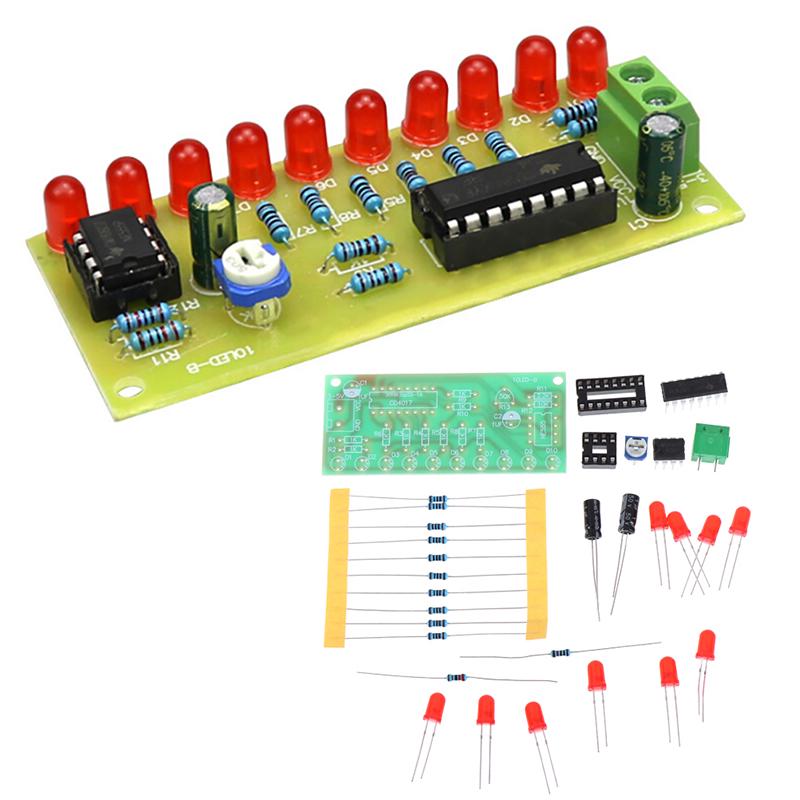

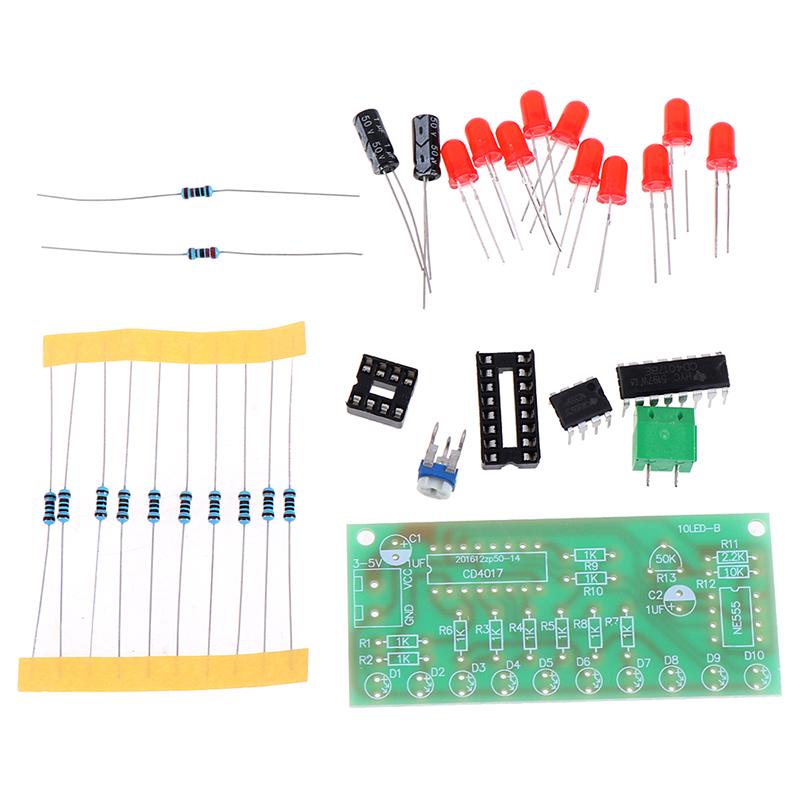

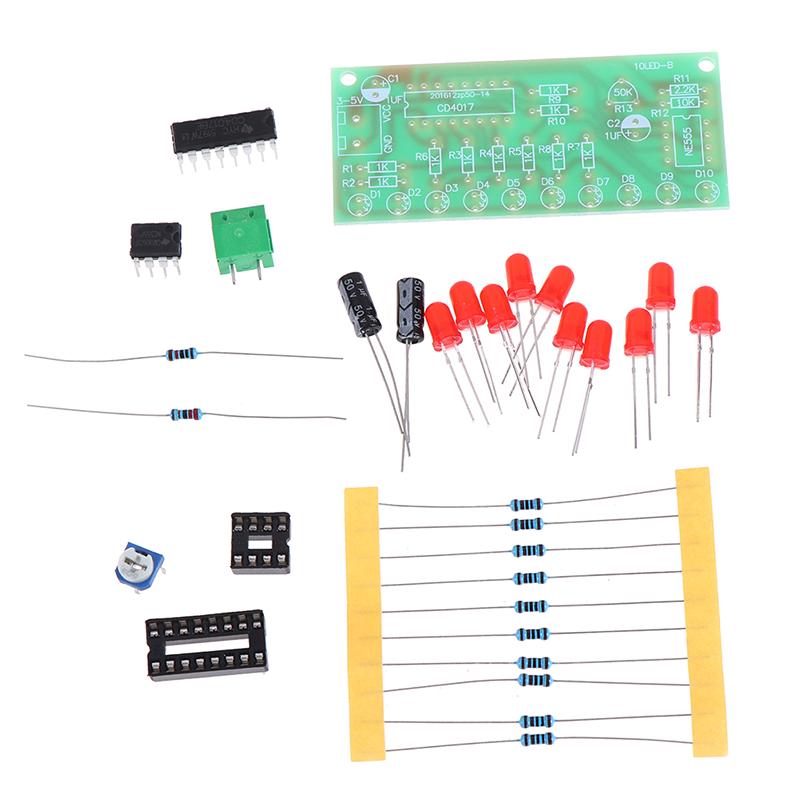

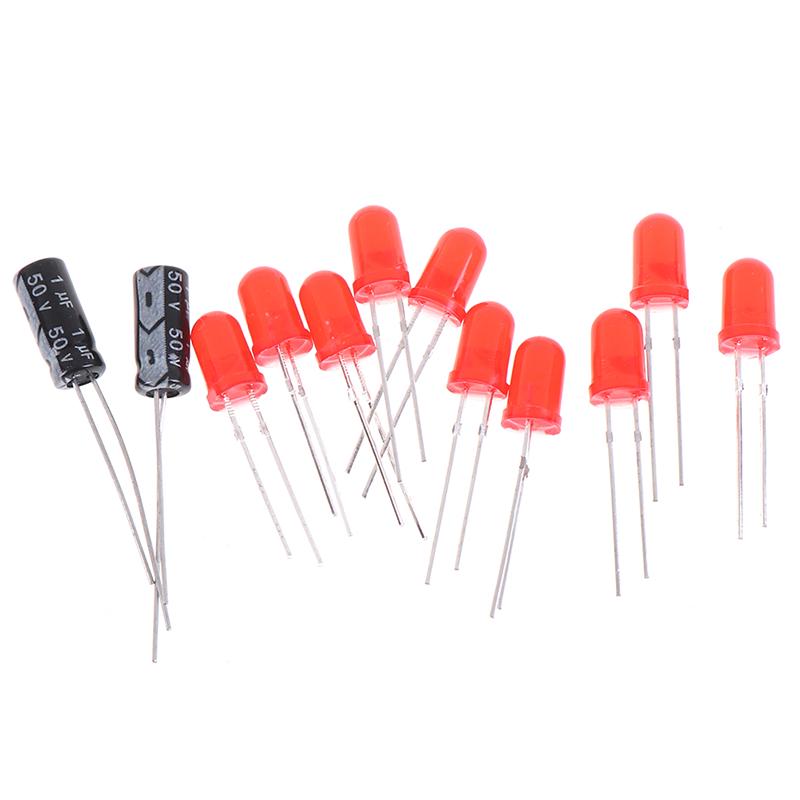

1 * NE555 + CD4017 Поток светодиодный свет Электронный производственный комплект
