Характерная черта:
1. САМОВОЗБУЖДАЮЩИЙСЯ МУЛЬТИВИБРАТОР: Этот комплект в основном состоит из схемы генерации тактовой частоты и десятичной схемы счетчика, а также самовозбуждающегося мультивибратора с NE555 в качестве ядра.
2. ЗАРЯДНЫЙ КОНДЕНСАТОР C1: Блок питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 только начинает заряжаться, 2-контактный разъем NE555 все еще находится на низком уровне, поэтому выходной контакт 3 является высоким. Когда питание подается на C1 через R2, R3, R4, когда оно достигает 2/3 напряжения питания, уровень на выводе 3 выходного терминала меняется с высокого на низкий.
3. ЦИКЛ ФОРМИРУЕТ КОЛЕБАНИЯ: Внутренний разрядный транзистор NE555 включается, конденсатор C1 разряжается через R4, R3, вывод 7 NE555, пока напряжение на C1 не станет ниже 1/3 напряжения питания, уровень на выводе 3 NE555 снова меняется с низкого на высокий. C1 заряжается снова, и этот цикл образует колебание
4. НАСТРОЙКА R4 ДЛЯ УПРАВЛЕНИЯ ВЫХОДНОЙ ЧАСТОТОЙ: Время зарядки 0,695 (R2+R3+R4) C1, а время разгрузки 0,695 (Р4+Р3) С1. Регулировка R4 может управлять выходной частотой генератора, а также регулировать скорость потока светодиодного света

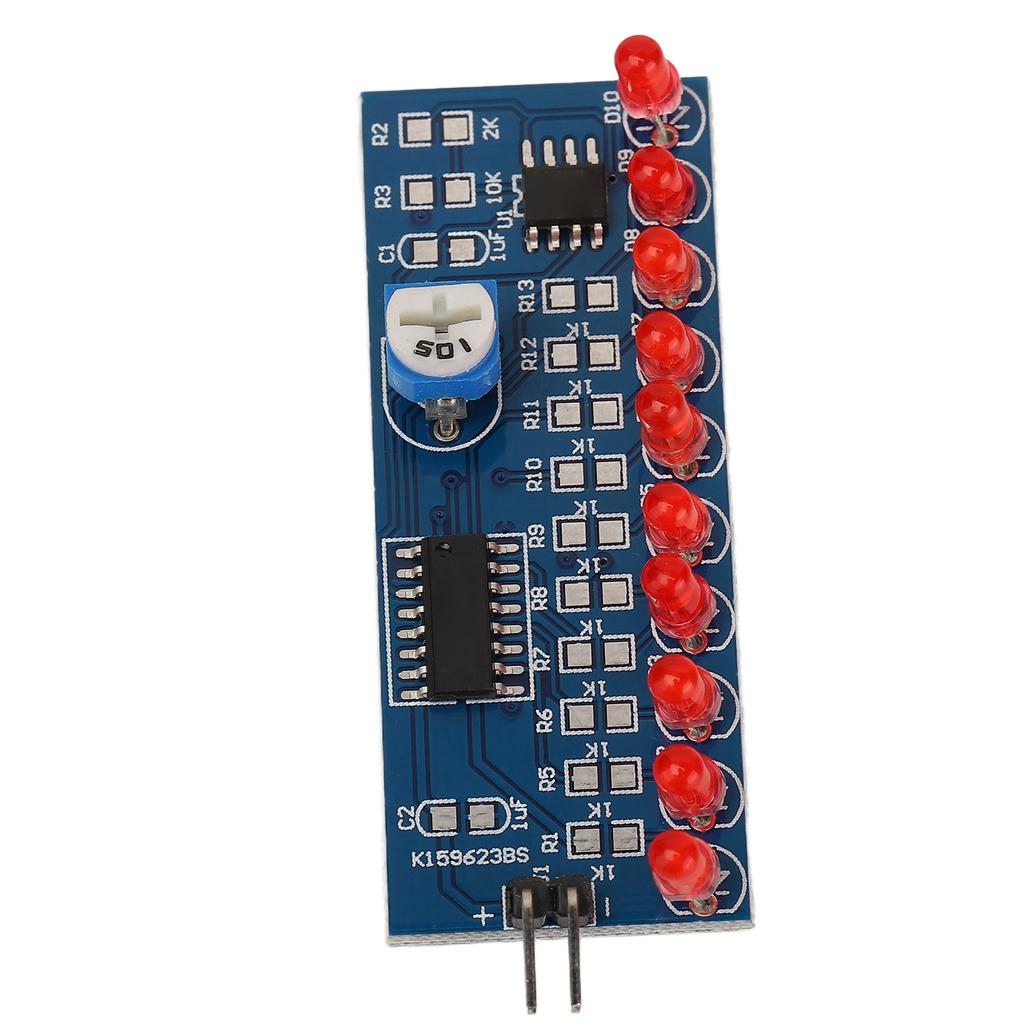

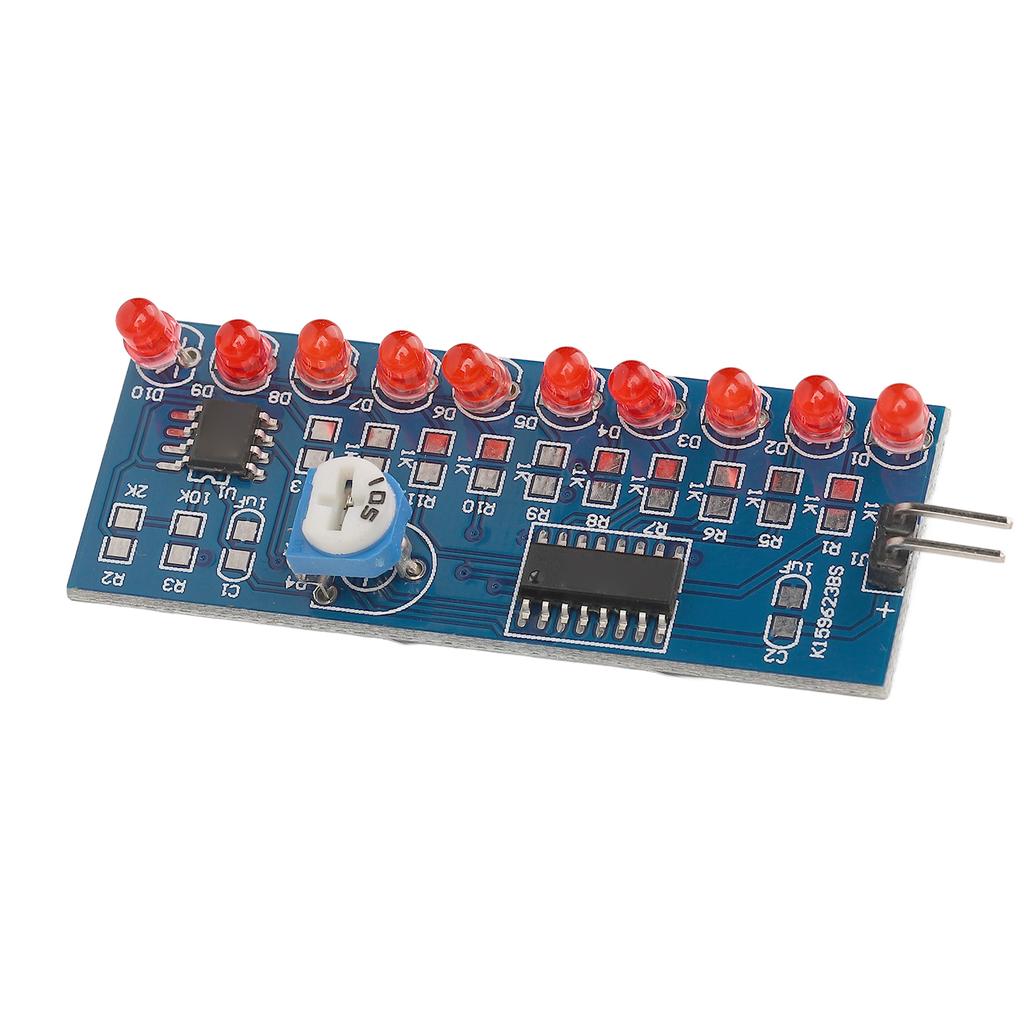

5. ЭФФЕКТ ВОДЯНОЙ ЛАМПЫ: Тактовый колебательный сигнал NE555 непрерывно добавляется к 14 контактам CD4017, а 10 светодиодов подключаются к 10 выходным клеммам CD4017. Когда 10 выходных терминалов CD4017 генерируют высокий уровень по очереди под действием тактового сигнала, тогда D1?D10 последовательно загораются, создавая эффект водяной лампы.
Технические характеристики:
Тип объекта: Свет потока воды
Напряжение источника питания: 2.514.5V
Размер печатной платы: приблизительно. 54 x 21мм 2,13 x 0,83дюйма
Толщина печатной платы: приблизительно. 1,6 мм 0,06 дюйма.

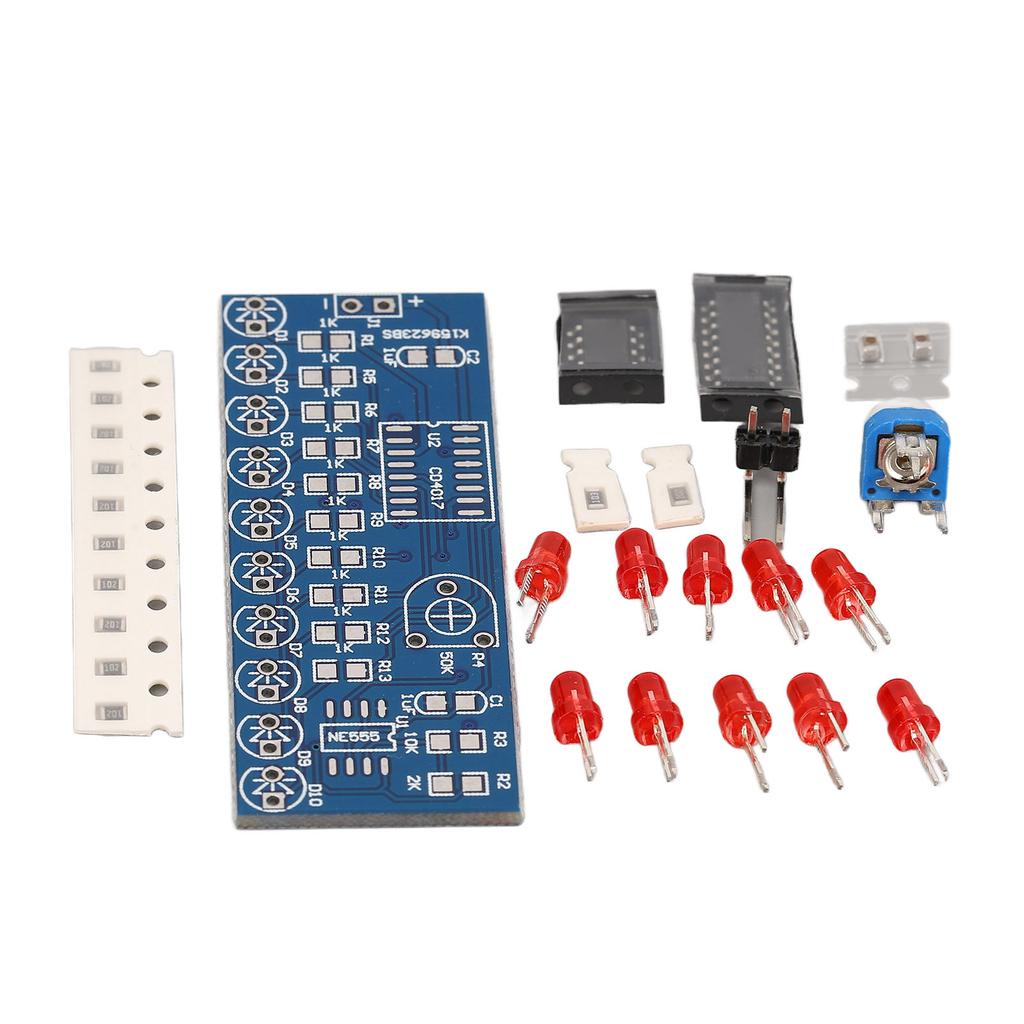

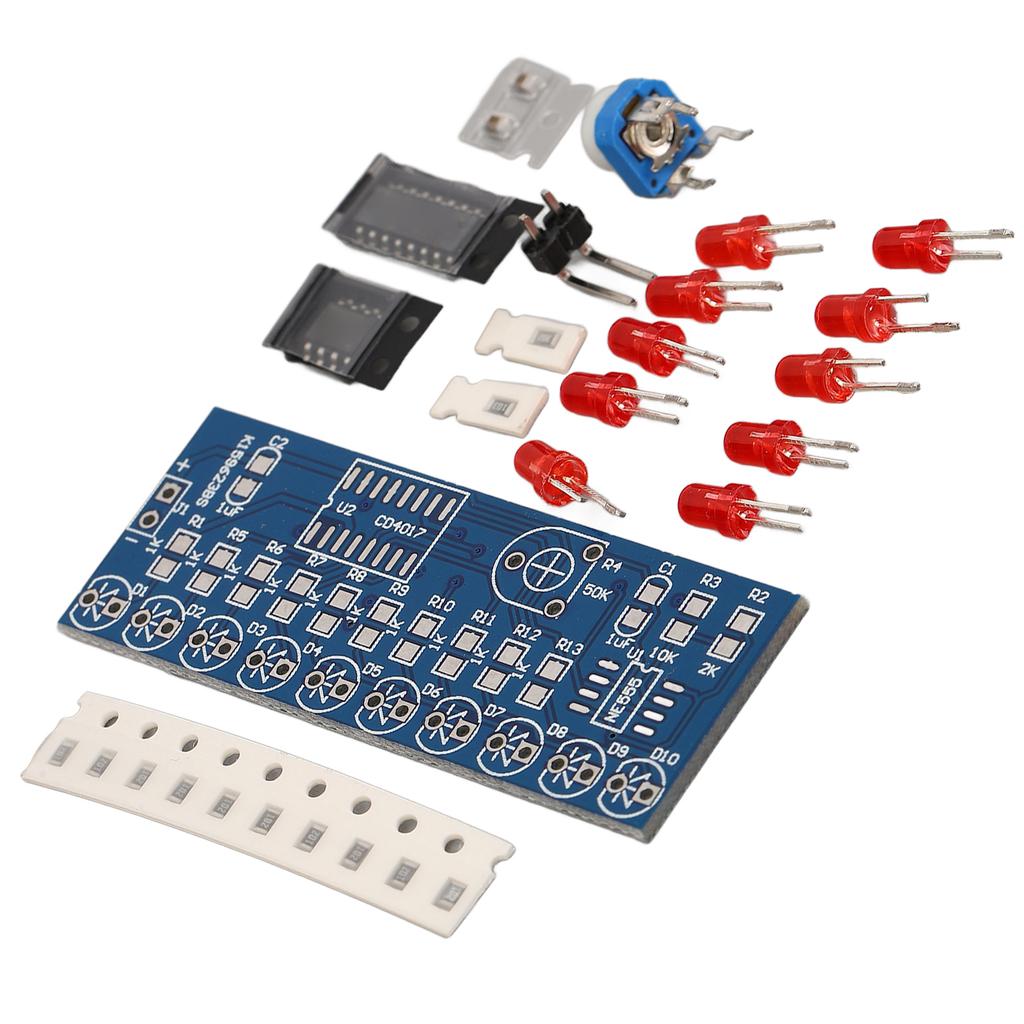

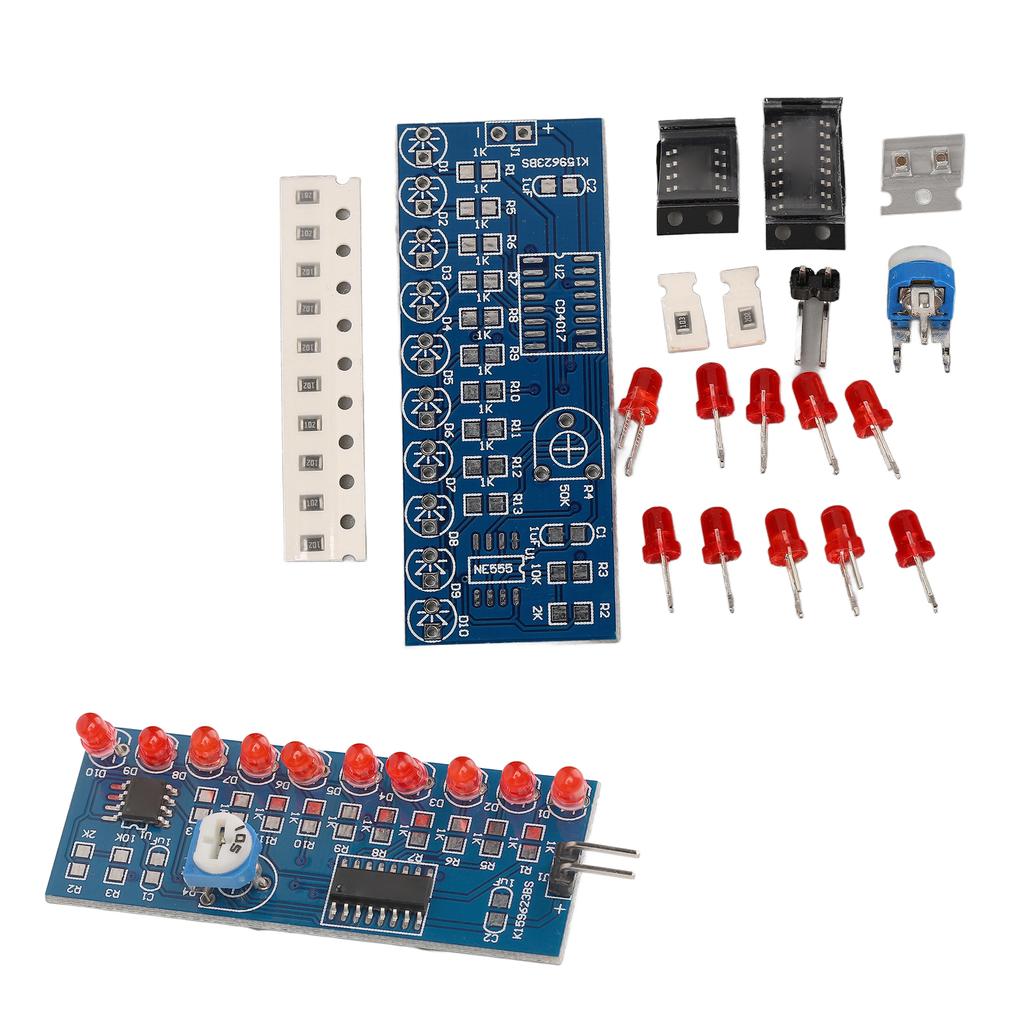

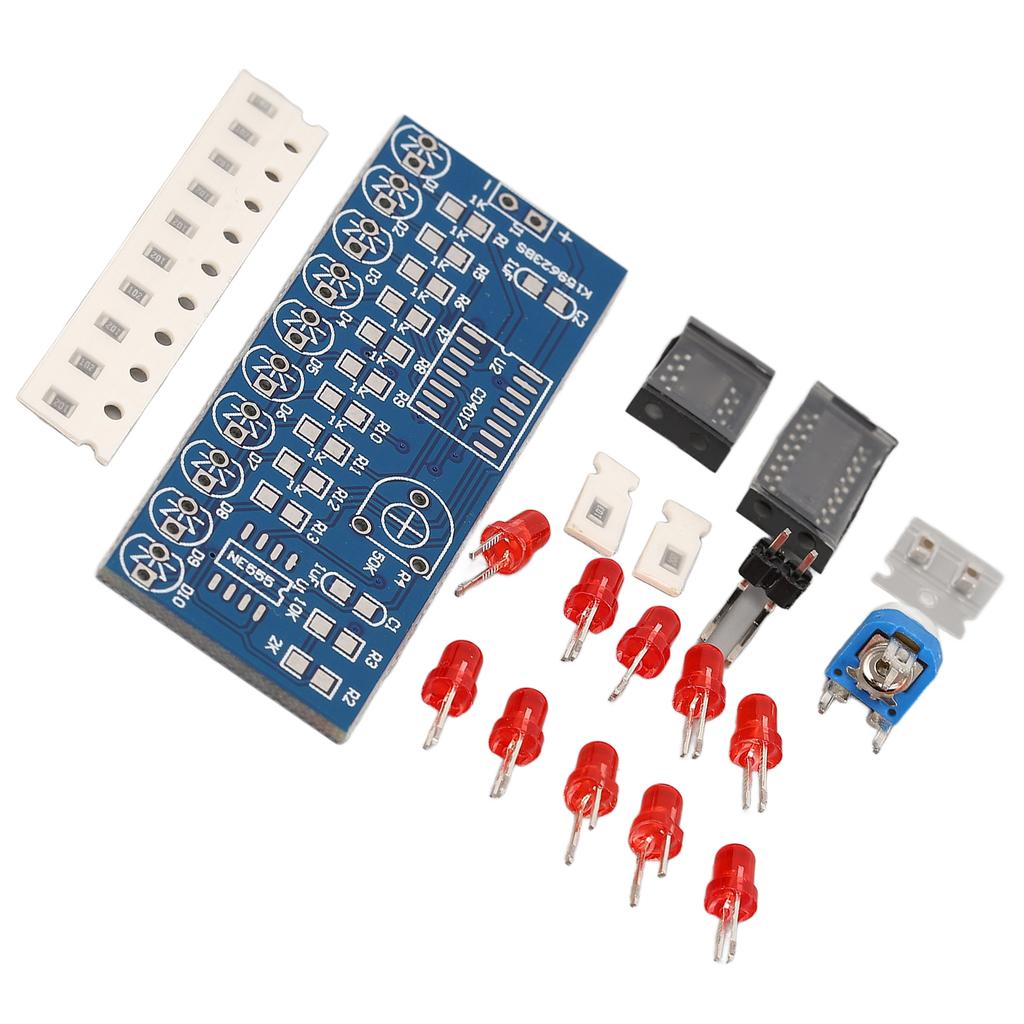

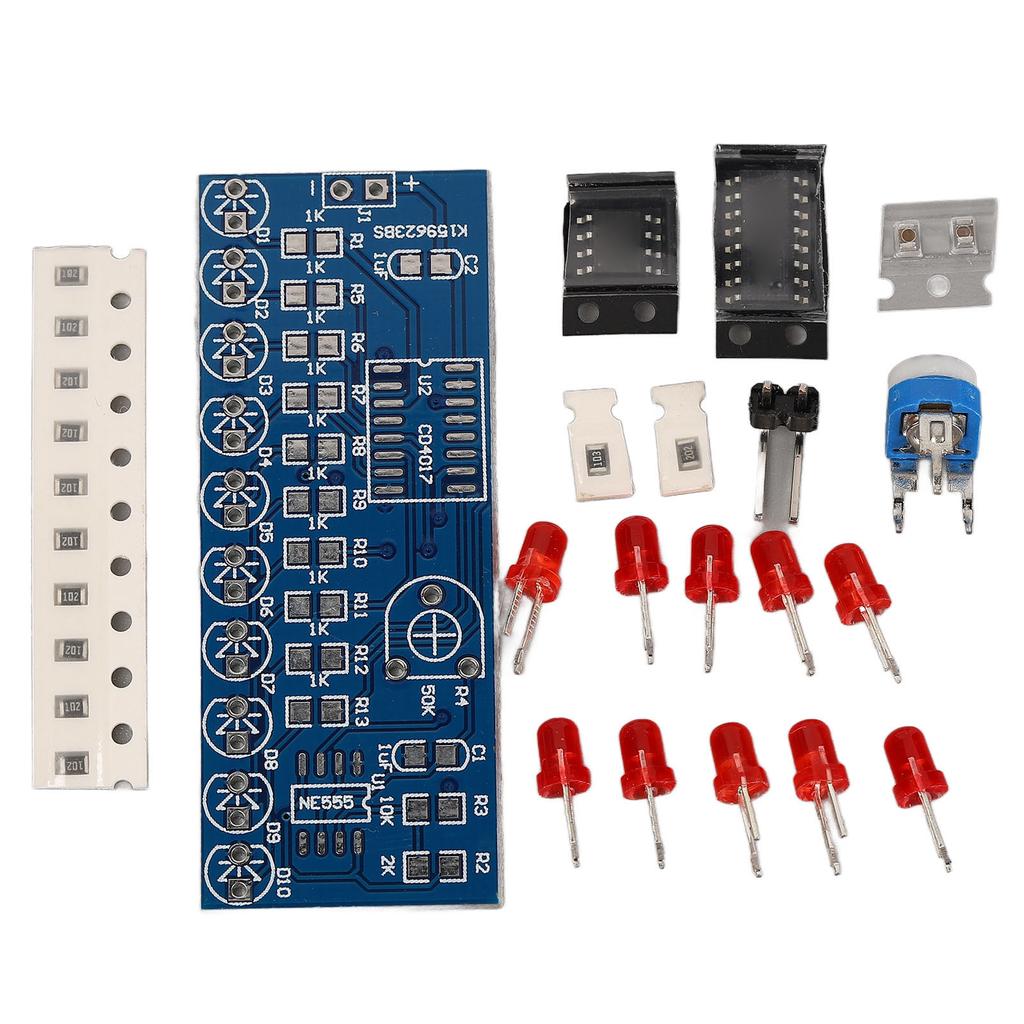

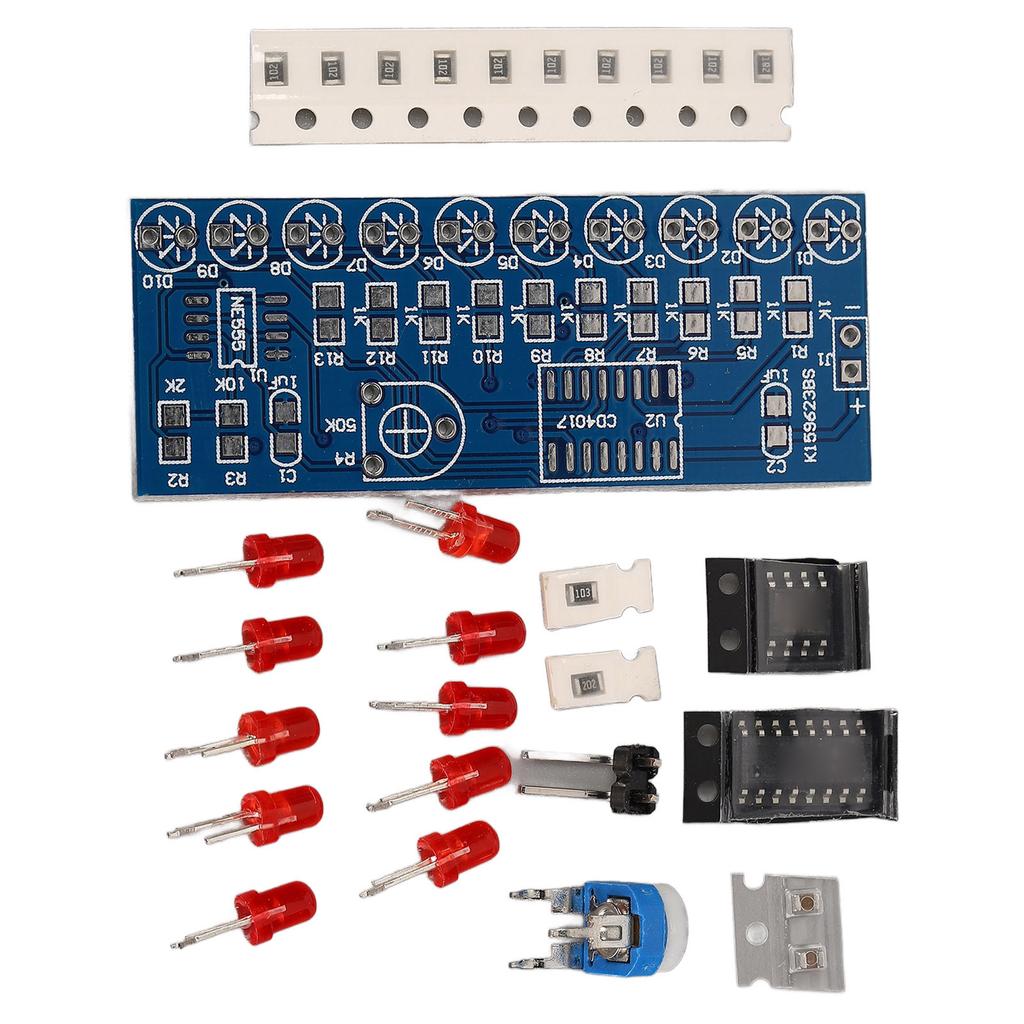

Список пакетов:
1 x Комплект света с потоком воды(19pcs)САМОВОЗБУЖДАЮЩИЙСЯ МУЛЬТИВИБРАТОР: Этот комплект в основном состоит из схемы генерации тактовой частоты и десятичной схемы счетчика, а также самовозбуждающегося мультивибратора с NE555 в качестве ядра.
ЗАРЯДНЫЙ КОНДЕНСАТОР C1: Блок питания заряжает конденсатор C1 через R2, R3 и R4. Когда C1 только начинает заряжаться, 2-контактный разъем NE555 все еще находится на низком уровне, поэтому выходной контакт 3 является высоким. Когда питание подается на C1 через R2, R3, R4, когда оно реагирует
ЦИКЛ ФОРМИРУЕТ КОЛЕБАНИЯ: Внутренний разрядный транзистор NE555 включается, конденсатор C1 разряжается через R4, R3, вывод 7 NE555, пока напряжение на C1 не станет ниже 1/3 напряжения питания, уровень на выводе 3 NE555 снова меняется с низкого на высокий. C1 это
НАСТРОЙКА R4 ДЛЯ УПРАВЛЕНИЯ ВЫХОДНОЙ ЧАСТОТОЙ: Время зарядки 0,695 (R2+R3+R4) C1, а время разгрузки 0,695 (Р4+Р3) С1. Регулировка R4 может управлять выходной частотой генератора, а также регулировать скорость потока светодиодного света
ЭФФЕКТ ВОДЯНОЙ ЛАМПЫ: Тактовый колебательный сигнал NE555 непрерывно добавляется к 14 контактам CD4017, а 10 светодиодов подключаются к 10 выходным клеммам CD4017. Когда 10 выходных терминалов CD4017 генерируют высокий уровень по очереди под действием o
