Характеристики:
1. Постоянный ток поворотной лампы в 0,1 раза превышает текущее значение (Используется для определения того, полностью ли заряжен аккумулятор при зарядке).
2. Изготовлен из специальной эталонной ИС и высокоточного резистора с измерением тока, доказывая более стабильный постоянный ток, (при постоянном токе от 20°C до 100°C 1А, дрейф температуры менее 1%). Особенно подходит для светодиодного драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8A.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, улучшить стабилизацию работы.
Характеристики:

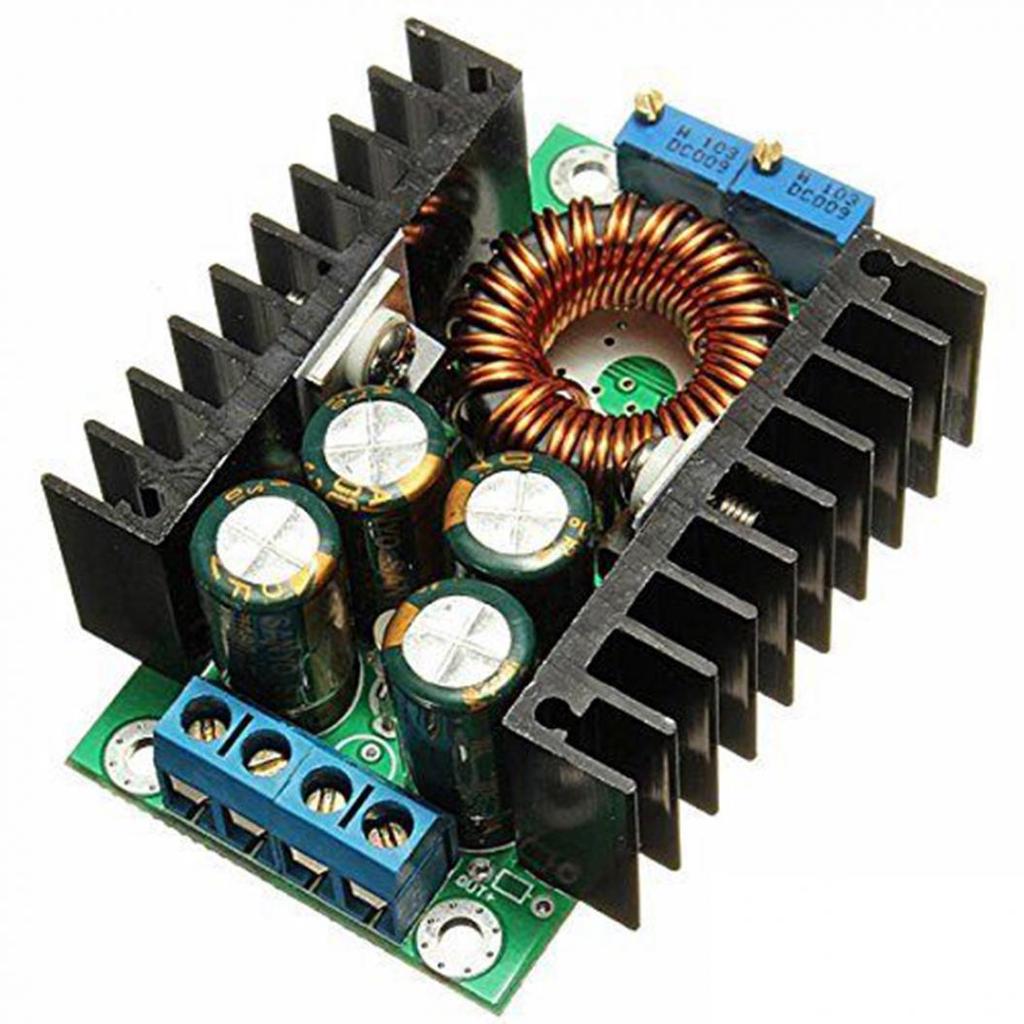

Свойства модуля: неизолированный понижательный постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
Входное напряжение: DC 8-40В
Выходное напряжение: DC 1.25-36V непрерывно регулируемый
Выходной ток: 0-8А (когда температура силовой трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)
Ток поворота лампы: значение постоянного тока x ( 0,1 ) , поверните ток лампы и постоянное значение связи, например, значение постоянного тока равно 3A, включите ток лампы, установленный на постоянный ток в 0,1 раза (0,1 х 3А = 0,3 А).
Минимальное давление: 1V
Выходная мощность: Максимальная мощность около 300 Вт
Эффективность преобразования: до примерно 95%
Рабочая частота: 180кГц
Выходная пульсация: Пропускная способность 20M
Защита от короткого замыкания на выходе: Да, постоянный ток
Защита от обратной полярности на входе: Никто
Выход предотвращения обратного потока: Никто
Проводка: Терминал
Ток без нагрузки: Типичный 20 мА (Переключатель 24В 12В)
Регулирование нагрузки: ± 1% ( постоянная )
Регулировка напряжения: ± 1%
Динамическая скорость отклика: 5% 200мкС
Рабочая Температура: Промышленный класс (-от 40 °C до +85 °C) ( пожалуйста, обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное тепло усилено, пожалуйста, )
Показатель: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает полную зарядку ( Нет нагрузки зеленого цвета )
Размер: 65 мм x 47 мм x 22 мм/2,56\ x 1,85\ x 0,87\ (Прибл.)
Заряд батареи
1. Убедитесь в поплавочном напряжении батареи и зарядного тока, которые вам нужны, а также во входном напряжении модуля.
2. Отрегулируйте потенциометр постоянного напряжения и отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и отрегулируйте токовый потенциометр, чтобы привести выходной ток к ожидаемому значению зарядного тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигалось поплавкового напряжения.
5. Подключив аккумулятор, попробуйте зарядить.
(1,2,3,4 шага для подключения модуля питания вход, выход no-load не подключает батарею.)
Светодиодный привод постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода вам нужно управлять.
2. Отрегулируйте постоянное напряжение потенциометра, отрегулируйте выходное напряжение примерно до 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и отрегулируйте ток потенциометра, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигалось максимального рабочего напряжения светодиода.
5. Подключите светодиод, протестируйте.
(1,2,3,4 шага для подключения модуля питания вход, выход No-load не подключает светодиод.)
Заметки:
Из-за разницы в освещении и настройках экрана цвет элемента может немного отличаться от изображения.
Пожалуйста, позвольте небольшую разницу в размерах из-за различных ручных измерений.
В коплект входит:
1 x Модуль понижения напряжения
