Корпус Модуль Датчика Крепление Пластик Мощный Прочный

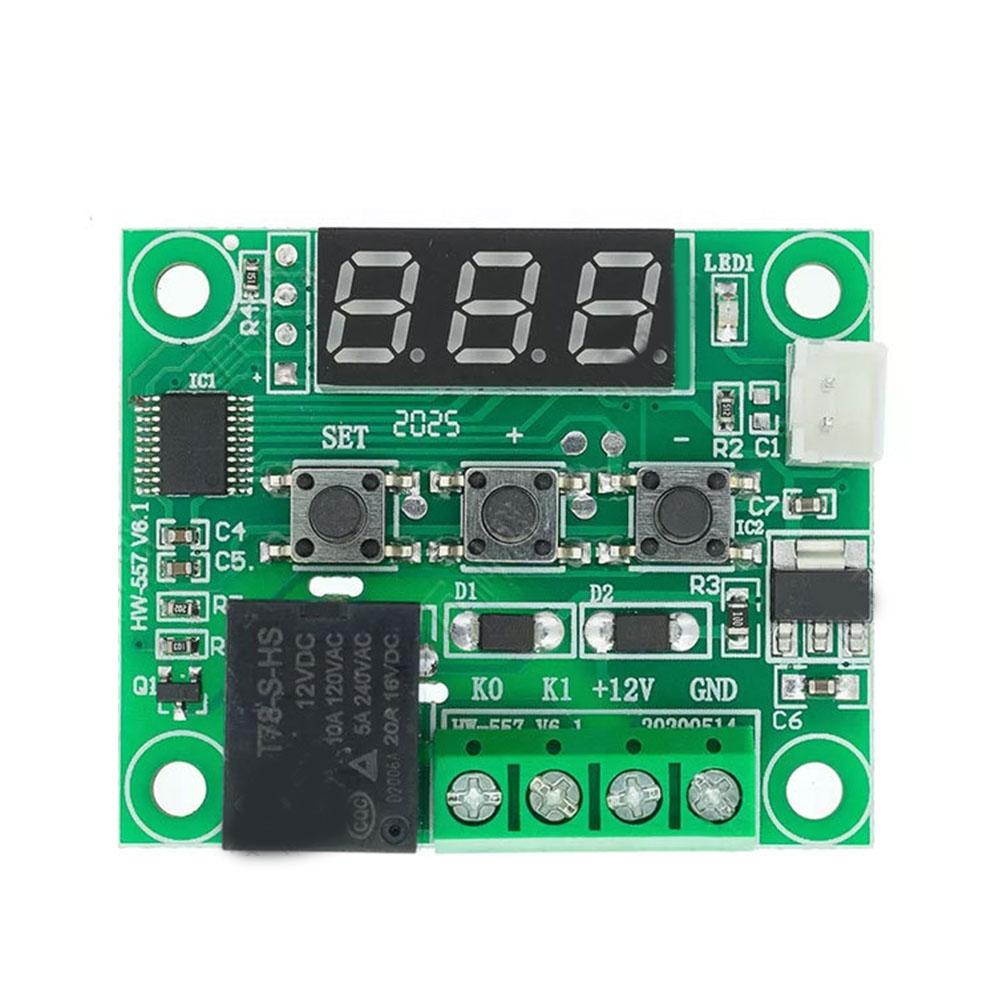

Характеристики: * Совершенно новый и качественный * Изготовлен из высококачественного материала, прочный и *W1209 — это недорогой, но мощный контроллер-термостат с прозрачным корпусом из акрилового пластика.. Модуль интеллектуально управляет питанием большинства типов электрического оборудования на основе температуры, определяемой входящим в комплект высокоточным удаленным датчиком температуры. *Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и для K1, а уставка температуры включения/выключения программируется в для W1209 с помощью встроенных кнопок настройки, увеличения и уменьшения и дисплея*. Затем, на основе температуры, измеренной датчиком температуры (входит в комплект модуля) и уставка, запрограммированная в контроллер W1209, контакты реле открываются и закрываются, действуя как выключатель питания для охладителя/нагревателя. *Хотя модуль имеет встроенный микроконтроллер, знание программирования не требуется. 3 тактильные кнопки позволяют настраивать различные параметры, включая температуру включения и выключения. *Встроенное реле может коммутировать максимальный ток 14 В постоянного тока 20 А, 24 В постоянного тока 16 А или 125 В переменного тока 7 А. Текущая температура отображается в градусах Цельсия с помощью 3-разрядного семисегментного дисплея, а текущее состояние реле отображается с помощью светодиода на плате.

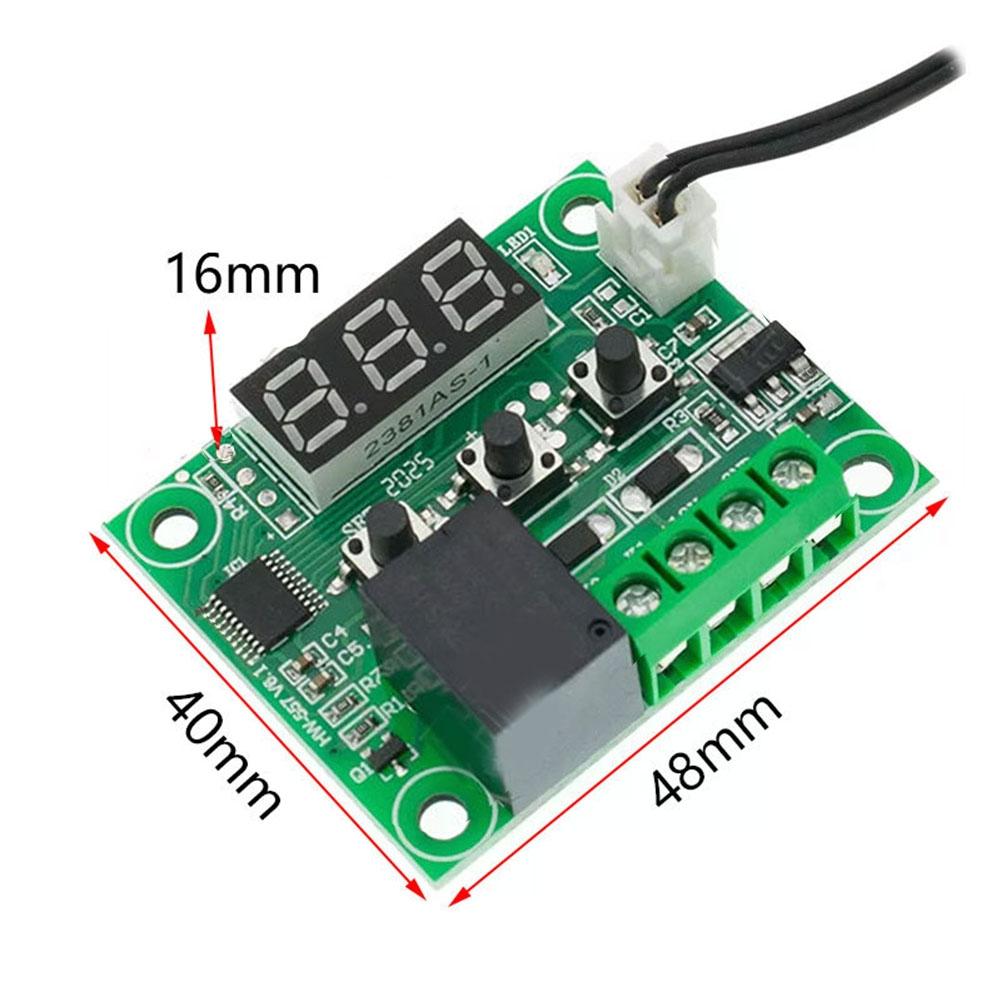

Технические характеристики: *Диапазон регулирования температуры: -от 50°C до +110°C (-от 58°F до +230°F) *-9.9 до 99.9 разрешение: 0. С *Разрешение при всех других температурах: С *Точность измерения: 0.℃ * Точность управления: 0.℃ *Частота обновления: 0,5 секунды *Входная мощность (округ Колумбия): от 6 В до 12 В @ 65 мА максимум (подает питание на модуль, а не на нагрузку) *Вход измерения: (10K 0.5%) * Водонепроницаемый датчик: Кабель 0,5 м *Размеры наконечника зонда: 20 мм длина x 4 мм диаметр *Выход: релейный выход, емкость: 14 В пост. тока 20 А, 24 В пост. тока 16 А, 125 В перем. тока 7 А *потребление энергии: * Тихий ток: < =35мА *Рабочий ток: < =65мА *Экологические требования: *Температура: -10 ~ 60 °C *Влажность: 20-85% * для платы W1209 (ДхШхВ): 48мм x 40мм x 14мм (.9" x .6" x 0.6") *Кейс (длина х ширина х высота в собранном виде): 59 мм x 51 мм x 18 мм (2.3" x 2.0" x 0.71")

Дисплей показывает измеренную температуру по умолчанию. *Коротко нажмите кнопку «SET», затем нажмите кнопки «+» и «-», чтобы увеличить или уменьшить заданную температуру. *Долго нажмите кнопку «SET», чтобы активировать меню для изменения параметров P0–P6, перечисленных в таблице настроек ниже. *Уставки и все параметры хранятся в энергонезависимой памяти и сохраняются при отключении питания контроллера.

Уведомление: Максимальное поддерживаемое входное напряжение не должно превышать 12 В. В таких приложениях, как автомобили или дома на колесах, где напряжение батареи может превышать 12 В, для ограничения напряжения до 12 В следует использовать схему стабилизатора напряжения, такую как стабилитрон 1N5349A и последовательный резистор 20 Ом мощностью 1 Вт.. В качестве альтернативы, преобразователь 12 В в 9 В, вход которого подключен к аккумулятору, а выход — к для W1209, обеспечит стабильное питание 9 В постоянного тока для для W1209.

Схема подключения: *описание/область применения/по умолчанию *P0: Установить режим нагрева или охлаждения / C/H / C *P1: Настройка гистерезиса/0. - 15C/2C *P2: верхний предел температуры/110C/110C *P3: Нижний предел температуры / -50C / -50C *P4: Калибровка температуры / -7.0C ~ 7.0C / 0C *P5: Задержка времени старта/0-10 минут/0 минут *P6/P7: Сигнализация высокой температуры/0C - 110C/выкл *P8: Сброс настроек к заводским настройкам (не включено во все версии прошивки. Также можно сбросить, удерживая кнопки + и - в течение 5 секунд.)

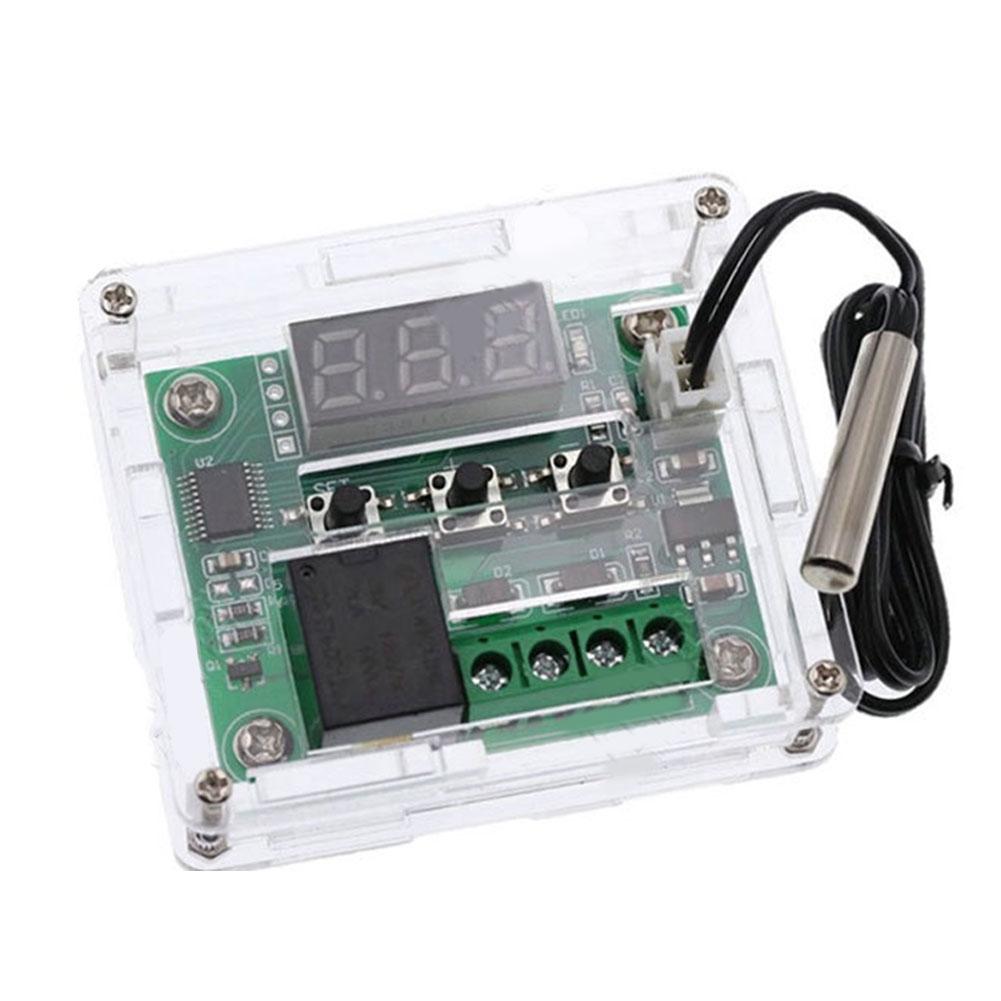

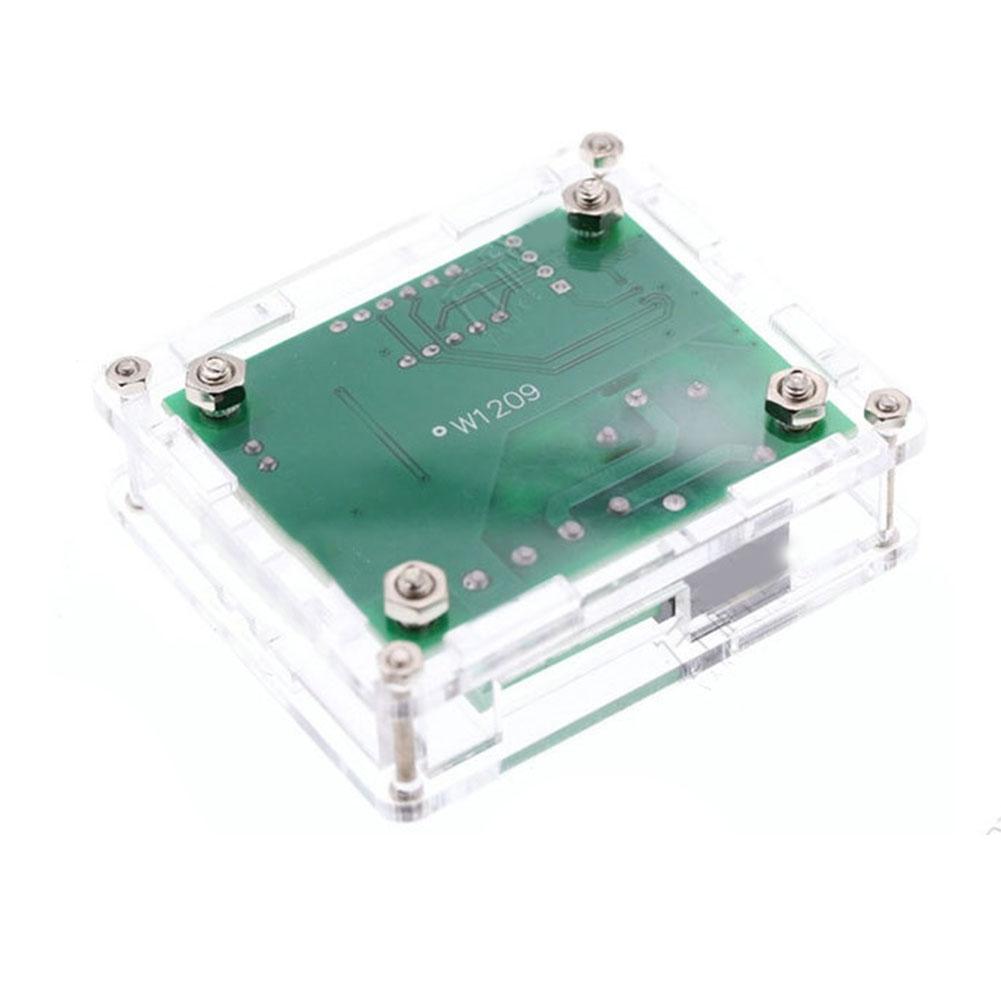

В коплект входит: 1X модуль датчика цифрового регулятора температуры 1X Прозрачная акриловая коробка с крепежными винтами (требуется сборка)

Заметки: . Из-за различных факторов, таких как яркость дисплея и яркость света, фактический цвет продукта может немного отличаться от изображения веб-сайта. 2. Пожалуйста, позвольте небольшое отклонение между данными и ручным измерением.
