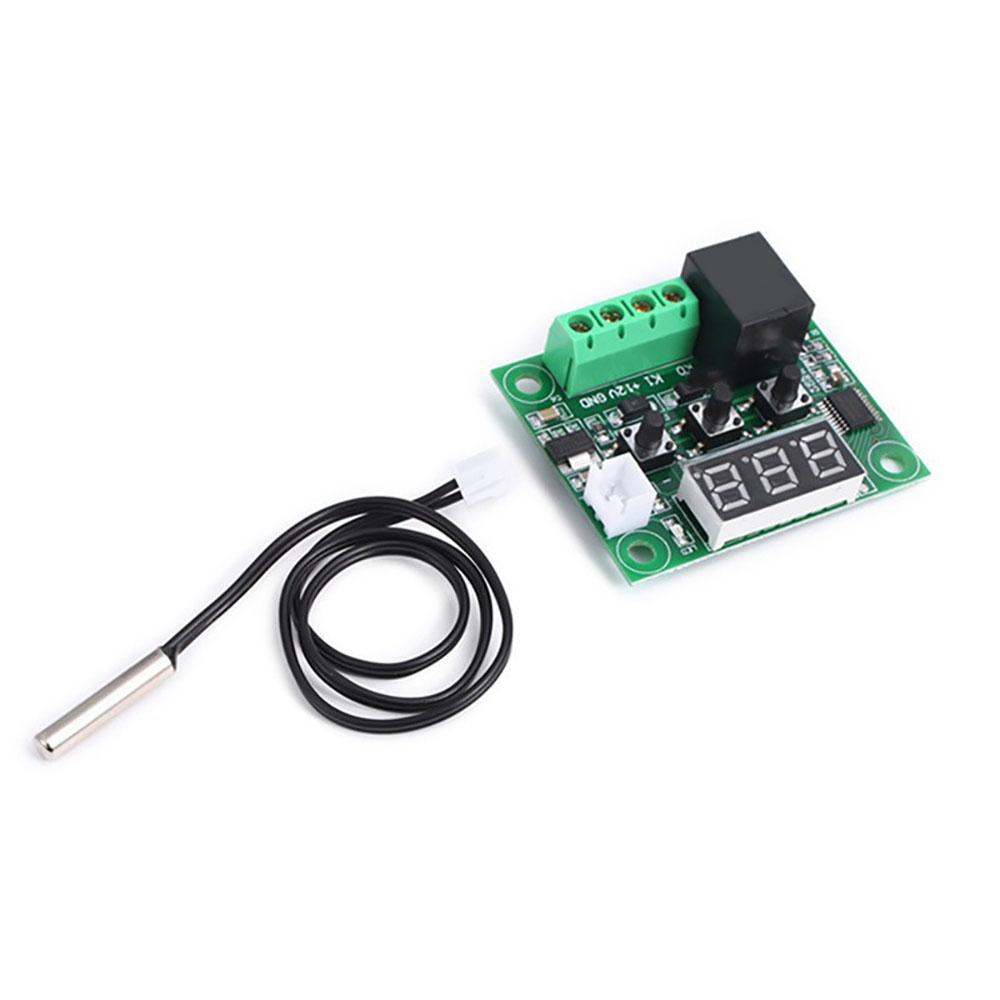

W1209 12V -50-110°C Цифровой термостат Регулятор температуры Переключатель Датчик + Корпус
Характеристики:
Диапазон регулирования температуры: -50 C до +110 C (-58 F до +230 F)
Разрешение При -9.9 До 99.9: 0,1 С
Разрешение при всех остальных температурах: 1 С
Точность измерения: 0,1 С
Точность управления: 0,1 С
Частота обновления: 0.5 Секунды
Входная мощность (Округ Колумбия): От 6 В до 12 В @ 65 мА максимум (Обеспечивает питание для модуля, а не для нагрузки)
уведомление: Максимальное входное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или дом на колесах, где напряжение батареи может превышать 12 В, следует использовать схему стабилизатора, такую как стабилитрон 1N5349A и последовательный резистор в диапазоне 20 Ом 1 Вт, чтобы ограничить напряжение до 12 В.. В качестве альтернативы, понижающий преобразователь напряжения 12 В в 9 В, вход которого подключен к аккумулятору, а выход к W1209, обеспечит стабильное напряжение 9 В постоянного тока для W1209.
Измерительный вход: Ntc (10K 0.5%)
Водонепроницаемый датчик: Кабель 0,5 м
Размеры наконечника зонда: 20 мм длина х 4 мм диаметр
Выход: 1-канальный релейный выход, емкость: 20A при 14В постоянного тока, 16A при 24В постоянного тока или 7A при 125В переменного тока

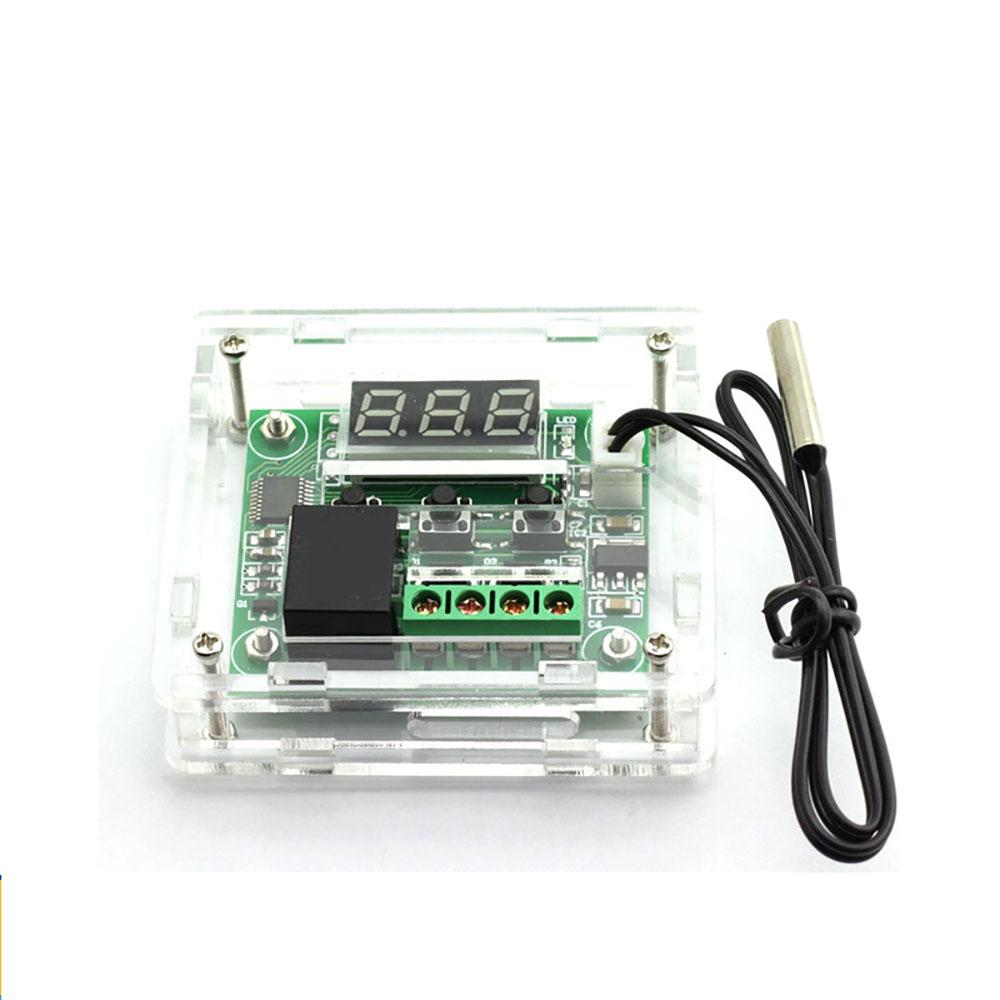

Включает прозрачный акриловый чехол (коробка)
Потребляемая мощность:
Статический ток: <=35мА
Рабочий ток: <=65мА
Экологические требования:
температура: -10 ~ 60 С
влажность: 20-85%
Габаритные размеры:

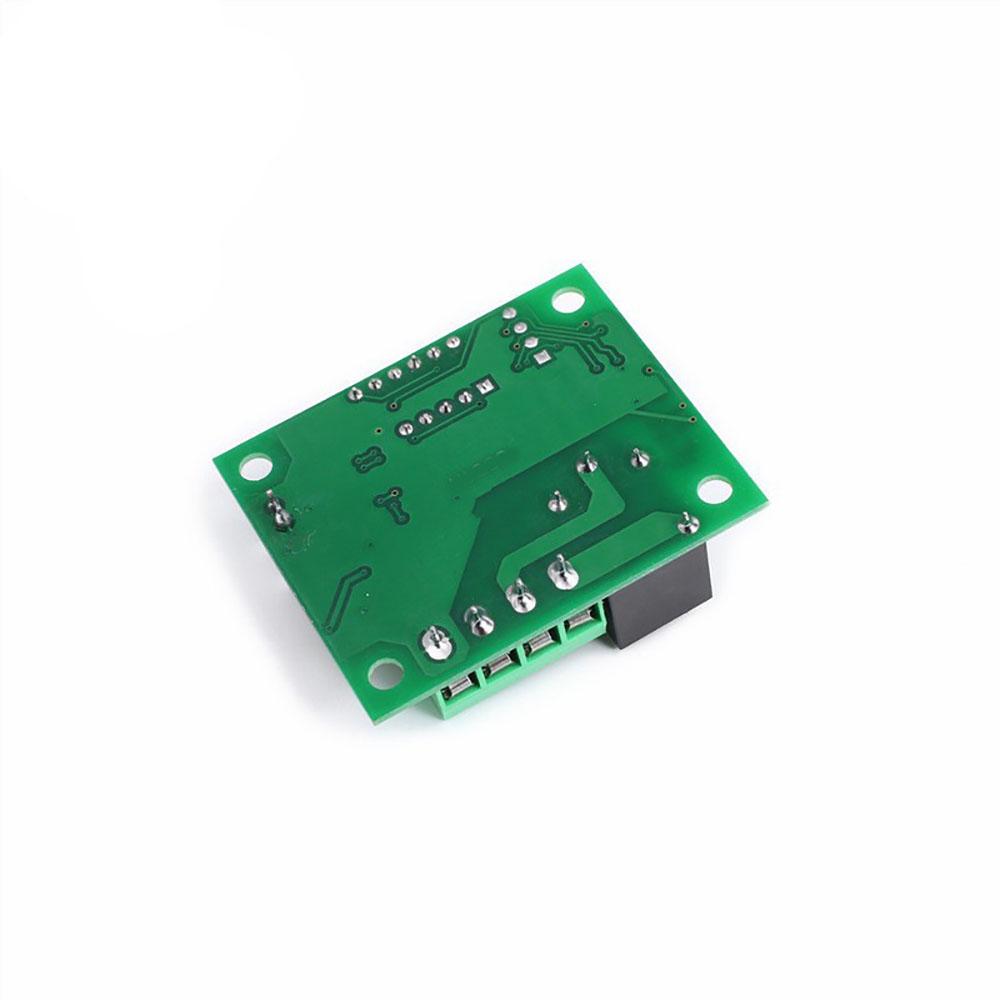

Плата W1209 (Дхшш): 48 мм X 40 мм X 14 мм (1.9" X 1.6" X 0.6")
случай (Собранный Д х Ш х В): 59 мм X 51 мм X 18 мм (2,3" X 2,0" X 0,71")
Дисплей по умолчанию показывает измеренную температуру.
Кратко нажмите кнопку «Set», а затем кнопки «+» и «-», чтобы повысить или понизить заданную температуру.
Нажмите и удерживайте кнопку «Set», чтобы активировать меню для изменения параметров P0–P6, перечисленных в таблице настроек ниже.
Заданное значение и все настройки параметров хранятся в энергонезависимой памяти и сохраняются при отключении питания контроллера.

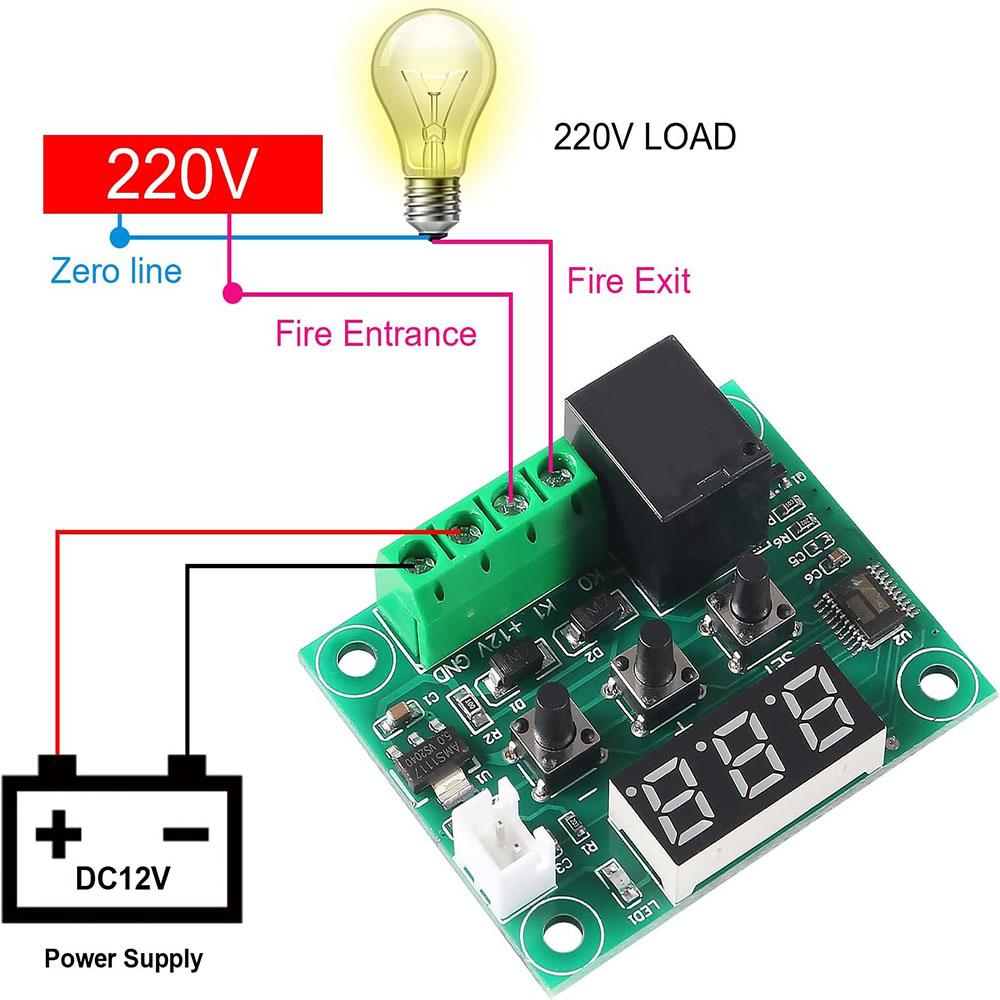

Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и K1, а точки включения/выключения по температуре программируются в W1209 с помощью встроенных кнопок Set, увеличения и уменьшения и дисплея.. Затем контакты реле открываются и закрываются, действуя как выключатель питания для охладителя/нагревателя, в зависимости от температуры, измеренной датчиком температуры NTC. (Включено в модуль) И заданные значения, запрограммированные в контроллер W1209.

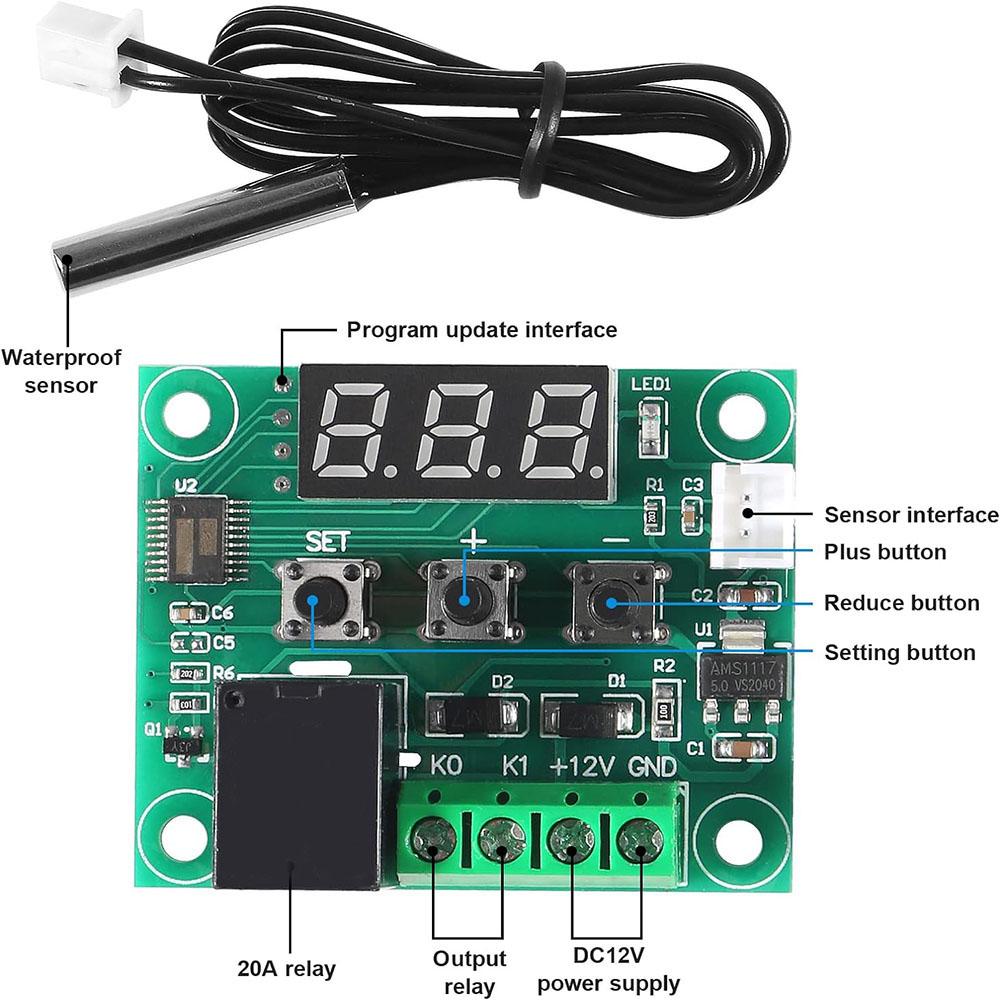

Хотя этот модуль имеет встроенный микроконтроллер, знание программирования не требуется. 3 тактильные кнопки позволяют настраивать различные параметры, включая температуры включения и выключения.. Встроенное реле может коммутировать до максимум 20 А при 14 В постоянного тока, 16 А при 24 В постоянного тока или 7 А при 125 В переменного тока.. Текущая температура отображается в градусах Цельсия на 3-значном семисегментном дисплее, а текущее состояние реле - с помощью светодиода на плате.
Диаграмма настроек:
код: Описание / Диапазон / Значение по умолчанию
Р0: Установить режим нагрева или охлаждения / C/H / C
P1: Уставка гистерезиса / 0,1°C - 15°C / 2°C
P2: Верхний предел температуры / 110C / 110C
П3: Нижний предел температуры / -50C / -50C
П4: Калибровка температуры / -7.0°C ~ 7.0°C / 0°C
P5: Время задержки старта / 0-10 мин / 0 мин
П6/П7: Сигнал высокой температуры / 0C - 110C / Выкл
P8: Сброс к заводским настройкам (Не включено во все версии прошивки. Также можно сбросить, нажав и удерживая кнопки + и - в течение 5 секунд.)
В коплект входит:
1×Модуль датчика переключателя контроля температуры W1209

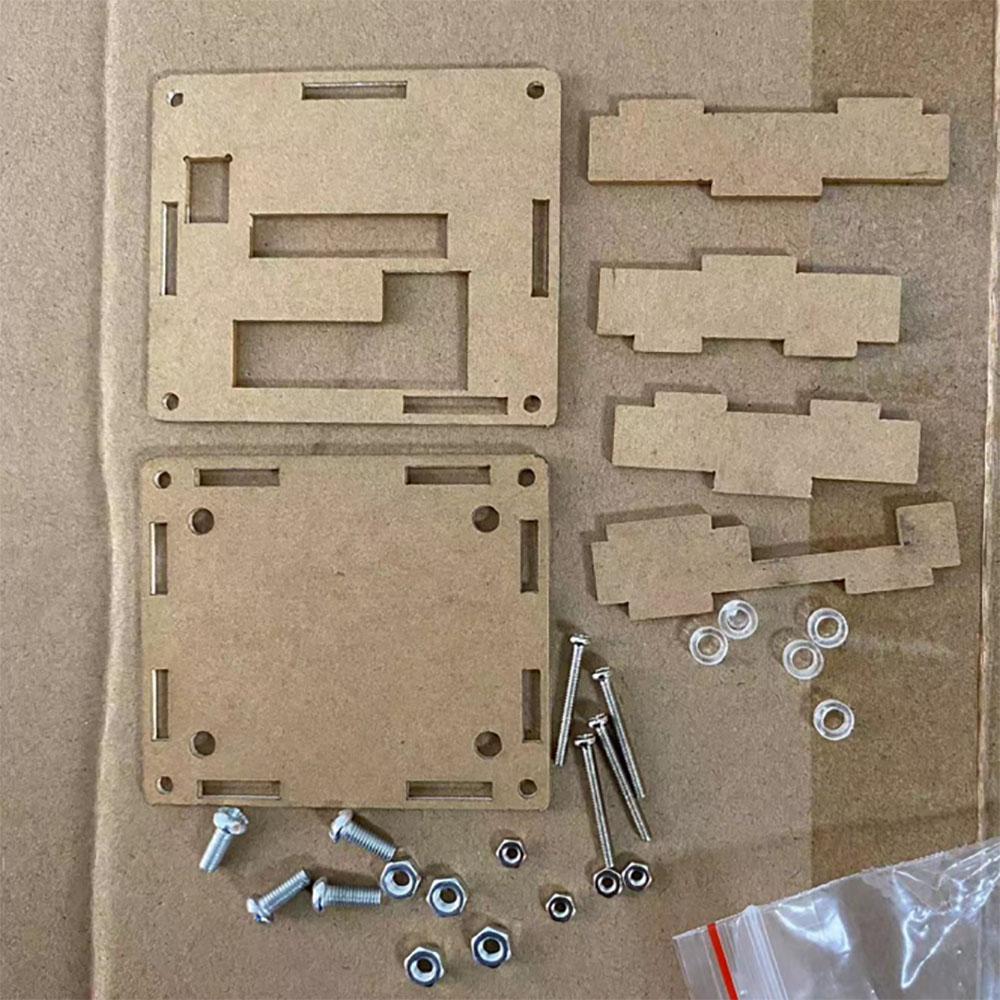

1 комплект прозрачный акриловый кейс с крепежными винтами (Требуется сборка)
