Ключевые показатели:
Работа с одним источником питания
Диапазон рабочего напряжения PCF8591 от 2,5 В до 6 В.
Малый ток в режиме ожидания
через последовательный ввод/вывод шины I2C
PCF8591 по 3 аппаратным контактам
Частота дискретизации PCF8591 Скорость шины I2C определена
4 аналоговых входа, программируемых как несимметричные или дифференциальные входы
Автоматический выбор добавочных каналов
Диапазон аналогового напряжения PCF8591 от VSS до VDD
PCF8591 встроенная схема отслеживания и удержания
8-битный аналого-D преобразователь последовательного приближения
через аналоговый выход усиления DAC
Описание:

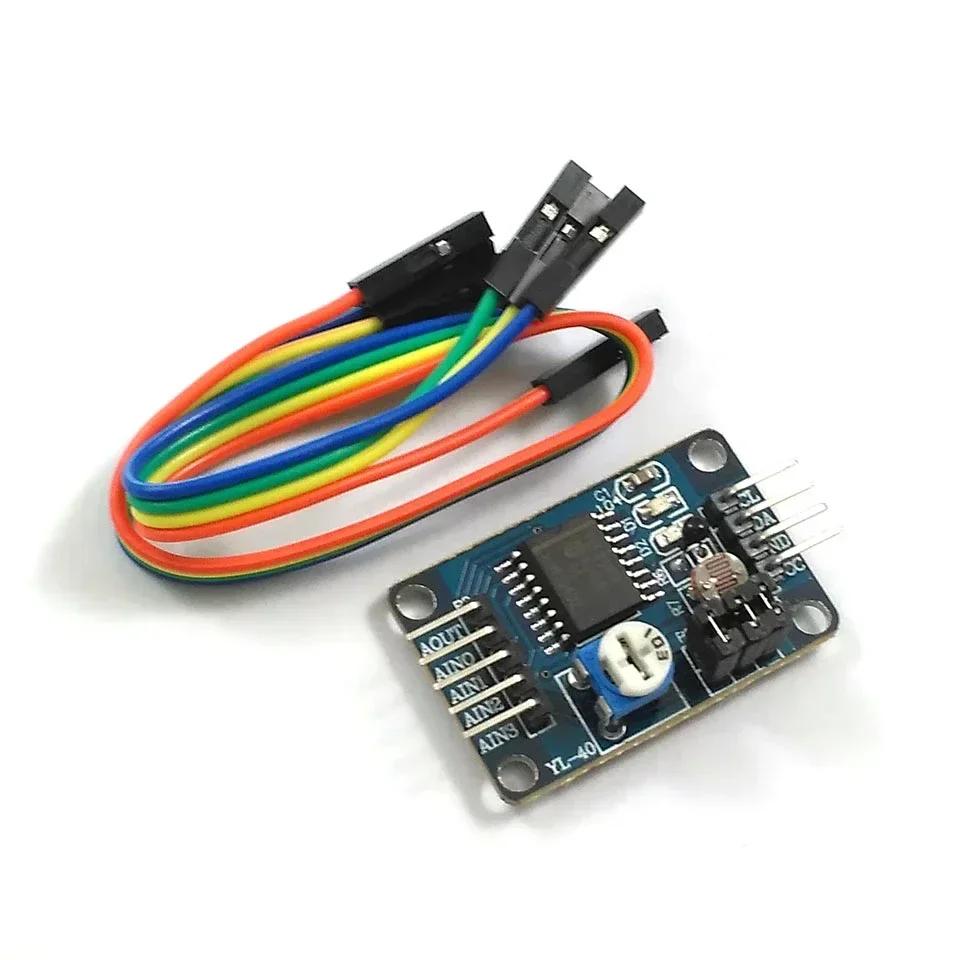

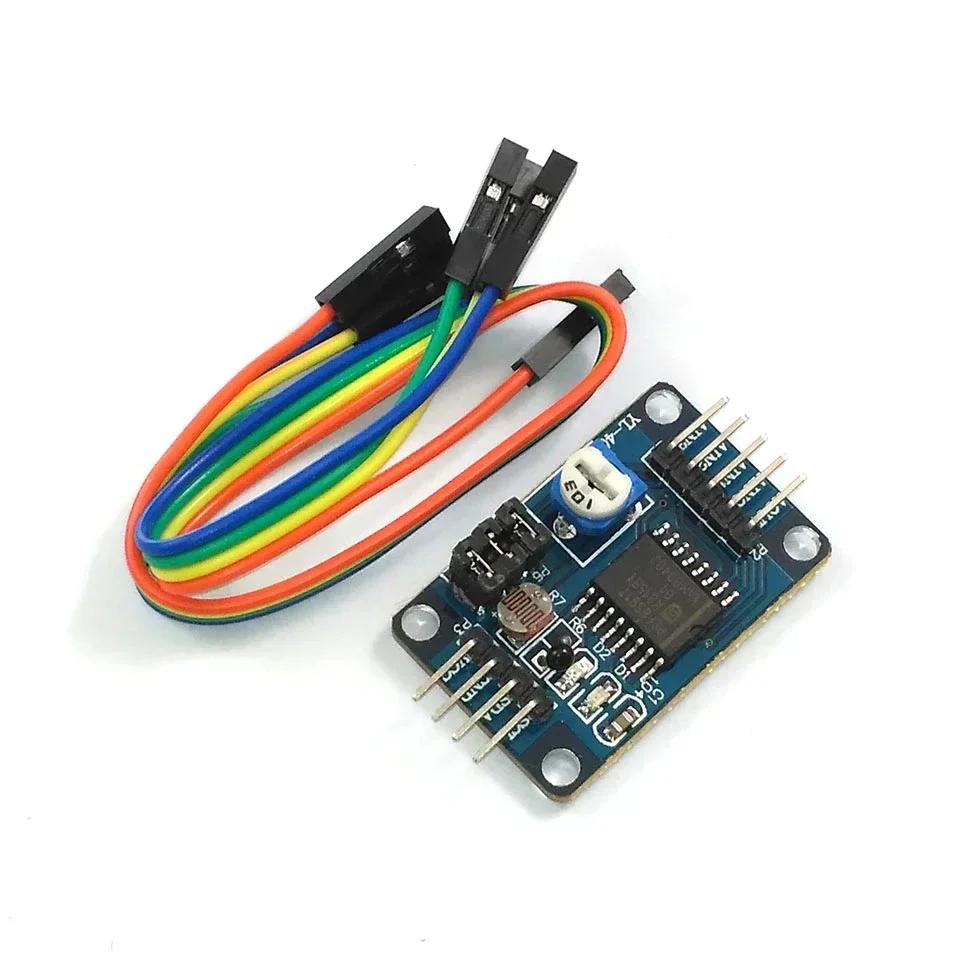

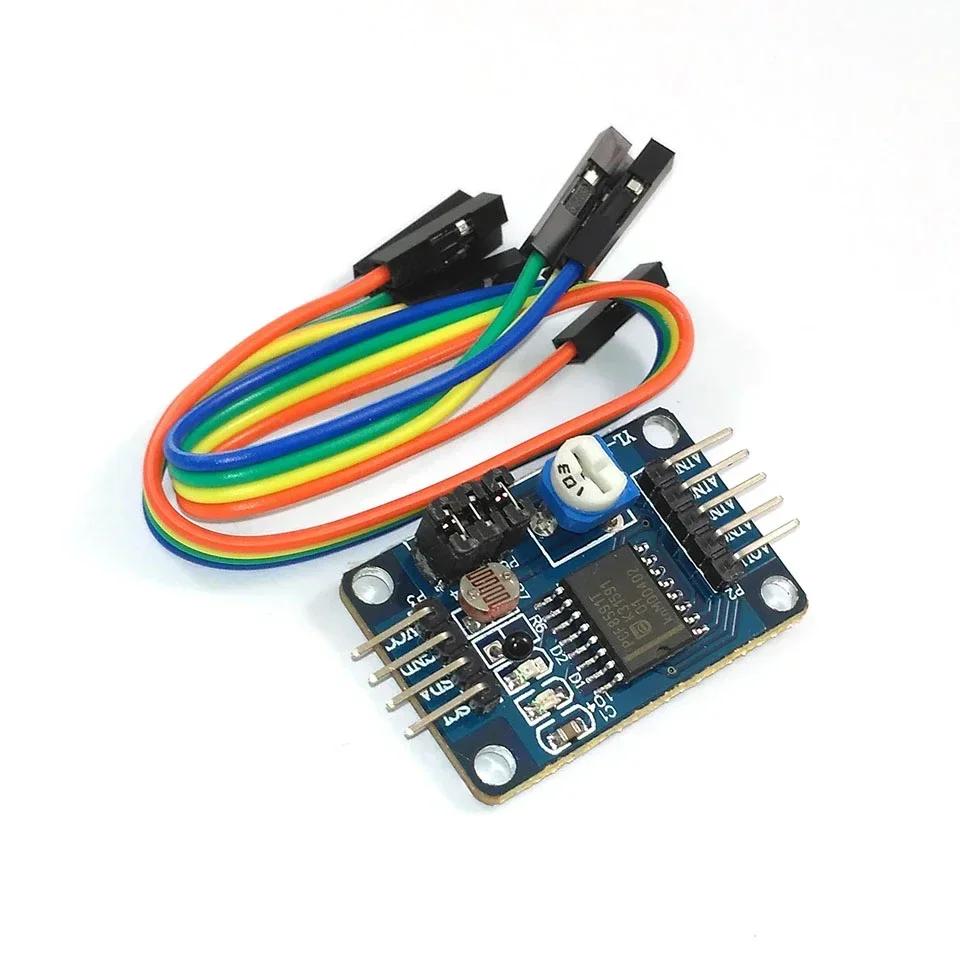

1. Модуль на чипе PCF8951
2. модуль поддерживает захват внешнего напряжения (диапазон входного напряжения 0-5в)
3. Три модуля интегрированная среда сбора фоторезисторов через AD интенсивность точная численная
4. модули интегрированный термистор, может захватывать точное значение температуры окружающей среды через АЦП
5. Пятимодульный интегрированный 1-канальный сбор данных по входу напряжения 0-5 В (синий потенциометр для регулировки входного напряжения)
6. модули со световым индикатором питания (на модуле после загорания индикатора питания)
7. модули с платой индикации выхода DA модуль индикации выхода DA напряжение интерфейса выхода DA достигает определенного значения, чем больше напряжение, тем более очевидна яркость света;

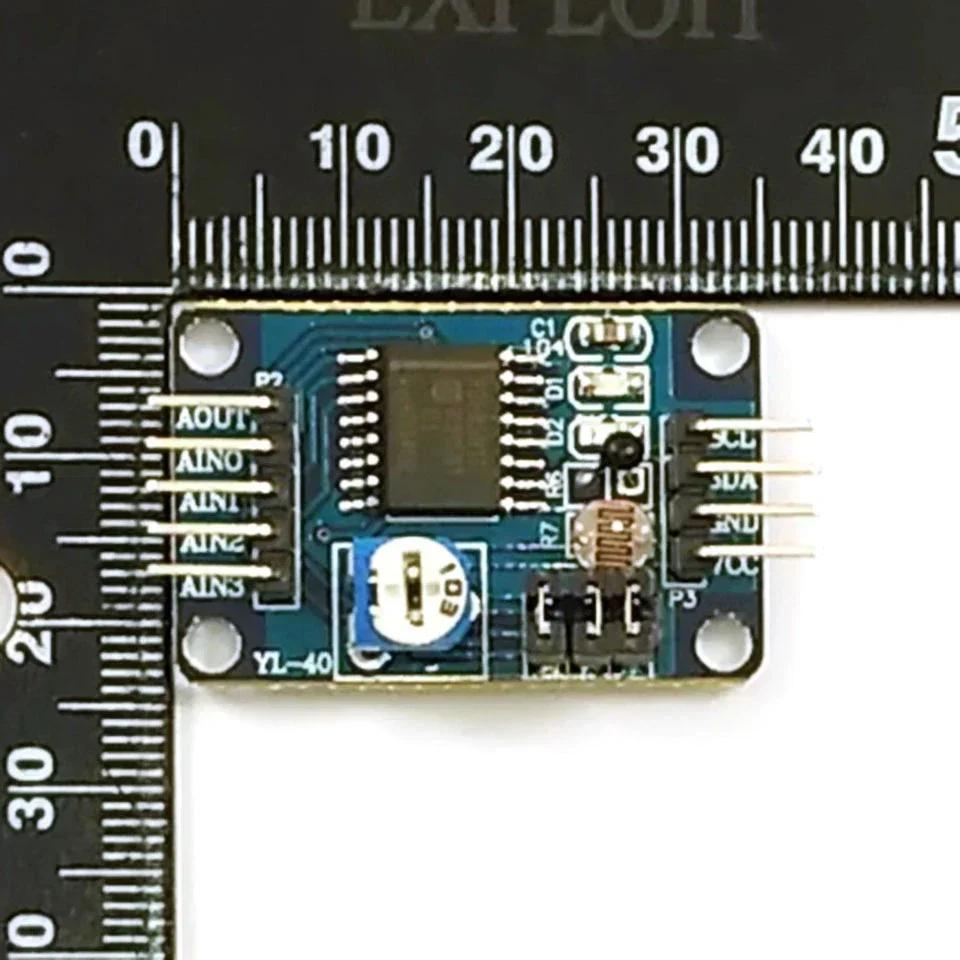

8. размер модуля печатной платы: 3,6 см * 2,3 см
9. стандартная двухсторонняя, толщина платы 1,6 мм, компоновка хорошая, окружена сквозным отверстием, апертура: 3 мм, удобная фиксация
Интерфейс:
Левая и правая стороны модуля, соответственно, внешнее расширение 2-контактного интерфейса, соответственно, следующие:
Выходной интерфейс слева микросхемы AOUT DA
Аналоговый входной интерфейс чипа AINO.
Аналоговый входной интерфейс чипа AIN1
Аналоговый входной интерфейс чипа AIN2
Аналоговый входной интерфейс чипа AIN3
Правая сторона интерфейса тактового сигнала SCL IIC для доступа к порту ввода-вывода микроконтроллера
Цифровой интерфейс SDA IIC, подключенный к порту ввода-вывода микроконтроллера
Модуль GND к внешнему
Интерфейс питания VCC внешний 3,3 В-5 В
Инструкции по использованию модуля красной перемычки
Модуль три красных колпачка короткого замыкания, соответственно, роли следующие:
P4 подключен к перемычке P4, выберите схему доступа к термистору
P5 подключен к перемычке P5 для выбора схемы доступа к фоторезистору
P6 подключен к перемычке P6, для выбора схемы доступа с регулируемым напряжением 0-5 В
В пакет включено
1 шт. PCF8591 AD / DA Преобразование Модуль цифрового преобразователя
