PCF8591 — одиночный источник питания.. Чип преобразования типа 8 COMS A/DD/A с низким энергопотреблением, имеет 4 аналоговых канала, которые можно потерять в канале.. Все аналоговые выходные каналы и один интерфейс шины I2C.. Адрес I2C устройства из нижних трех с помощью ядра A0, A1 и A2, решение трех адресных контактов, то же самое при условии, что без увеличения какого-либо аппаратного I2C totalLine можно подключить до восьми устройств одного типа.. Устройство имеет многоканальный аналоговый вход.. На ходу. 8-битное аналого-цифровое преобразование и 8-битное цифро-аналоговое преобразование и т. д.. АЦП и ЦАП максимальной скорости преобразования шины I2C. Решение о скорости потери.
PCF8591 имеет следующие особенности::
1. Единый источник питания;
2. Нормальный диапазон рабочего напряжения от 2,5 В до 6 В.
3. Через шину I2C для завершения ввода/вывода данных;
4. Адрес устройства по трехконтактному решению;
5. Частота дискретизации определяется скоростью передачи данных по шине I2C.;
6.4 способа аналогового входа, программируемый вход, несимметричный или дифференциальный вход.;
7. Можно настроить функцию автоматического увеличения количества каналов преобразования.;
8. Диапазон аналогового напряжения от VSS до VDD;
9. Функция отслеживания пути;
10.8 Аналого-цифровое преобразование последовательного приближения;
11. Всю дорогу с аналоговым выходом умножение цифро-аналогового преобразования.
Описание модуля:

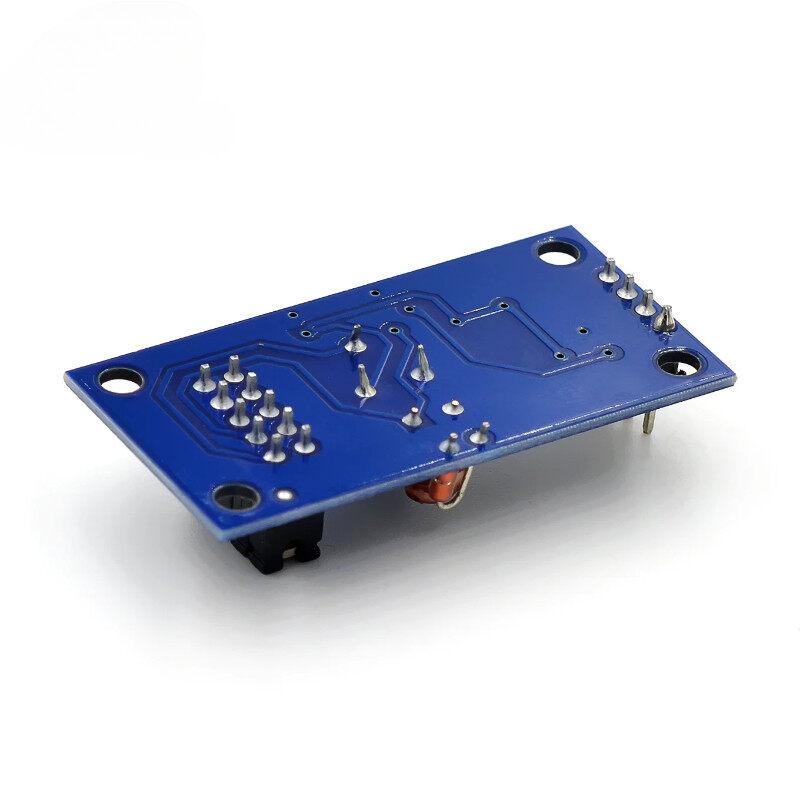

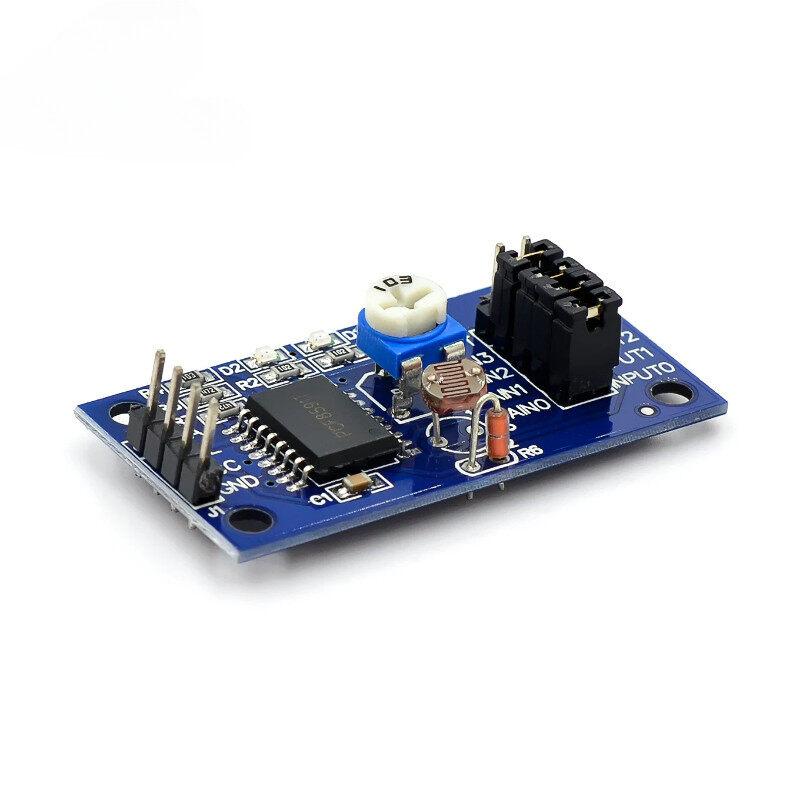

1. Модуль, используемый в чипе PCF8591T, патч-инкапсуляция
2. Поддержка четырехстороннего аналогового входного сигнала сбора напряжения (диапазон входного напряжения 0–5 В)
3. С модулем питания 1 (Д1)
4. С модулем вывода DA 1 (D2), Когда выходное напряжение DA достигает определенного значения, индикатор показывает напряжение. Чем выше значение, тем ярче свет.
5. Интеграция модуля ввода напряжения 1 0–5 В (с помощью сине-белого потенциометра для регулировки входного напряжения)
6. В модуль встроен 1 дорожный светочувствительный резистор. (модель: 5537), может передать интенсивность освещения окружающей среды коллекции AD
7. В модуль встроен 1 дорожный термистор. (модель: МФ58), может выдерживать температуру среды сбора данных AD

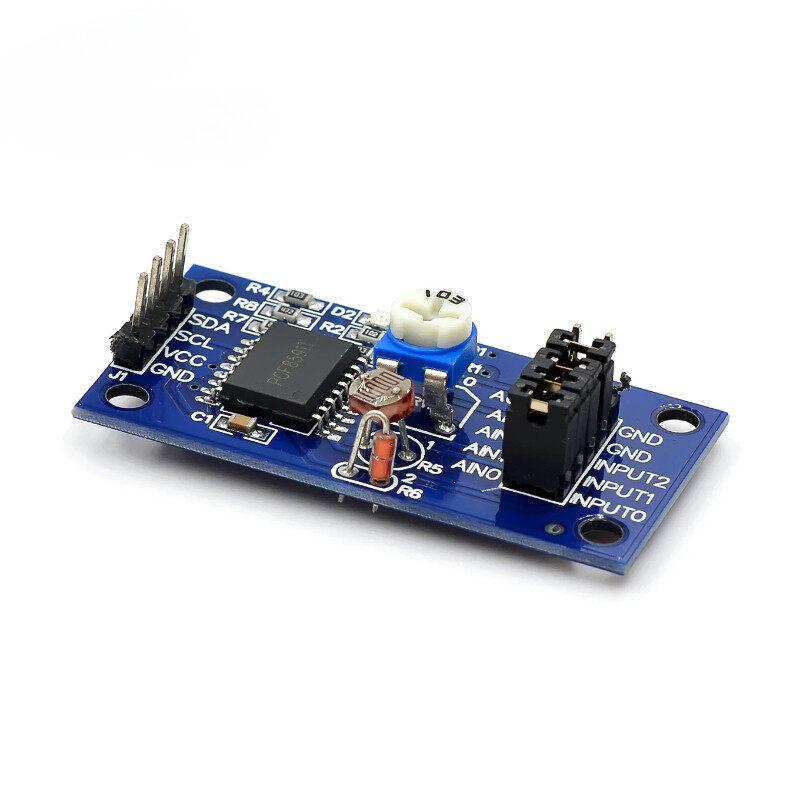

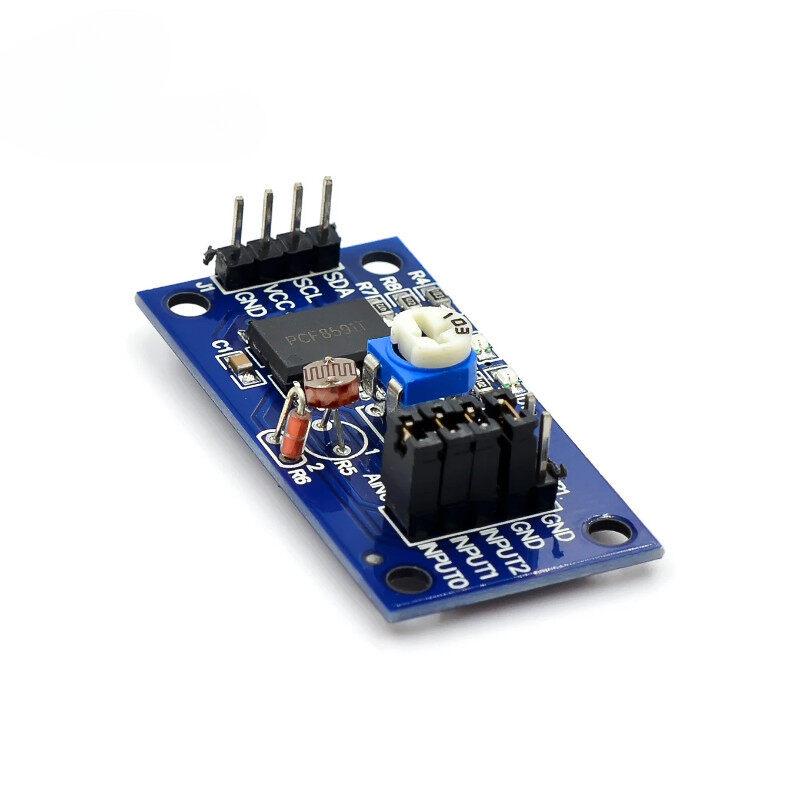

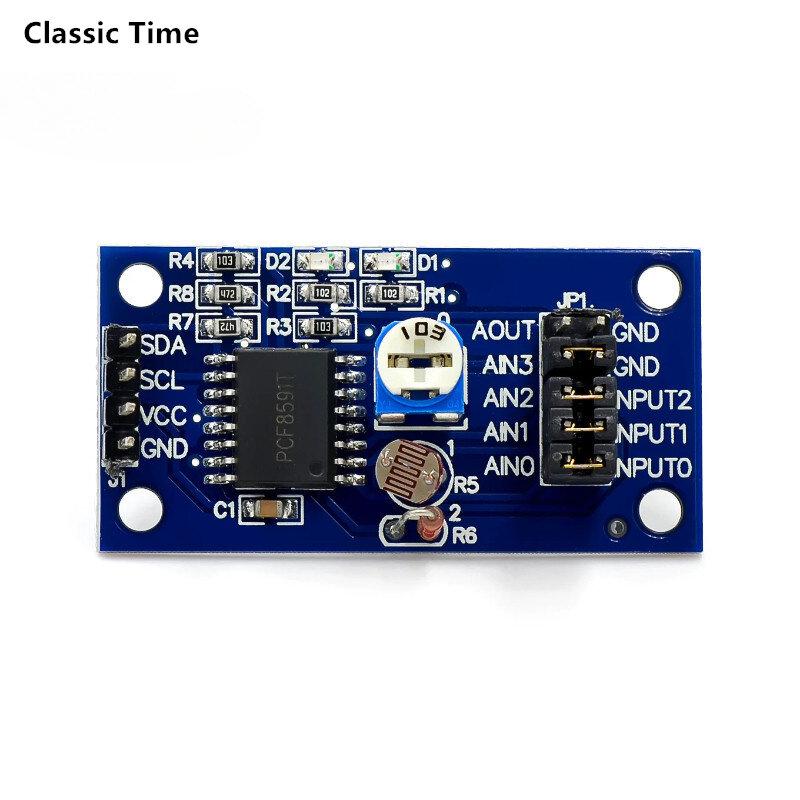

Сведения о подключении:
1. Левая спица 4 ряда.:
Данные интерфейса SDA IIC (П2.0) порт ввода-вывода микроконтроллера
Синхронизация интерфейса SCL IIC (П2.1) порт ввода-вывода микроконтроллера
Положительный внешний источник питания 3,3/5 В VCC анодный интерфейс
GND питание внешнее питание 3,3/5 В катод катодный интерфейс
2. спица 8 ряда справа.:
Произведите выходной порт DA модуля AOUT
Интерфейс аналогового входного сигнала AIN3 3
2 интерфейса аналогового входного сигнала AIN2
Интерфейс AIN1 1 аналоговый входной сигнал
0 Интерфейс аналогового входного сигнала AIN0
3 Интерфейс аналогового входного сигнала INPUT3
INPUT2 подключен к входному порту сигнала термистора.
INPUT1 подключен к входному порту сигнала светочувствительного сопротивления.
INPUT0 подключен к входному порту сигнала потенциометра.
3. Инструкция по использованию перемычки:
AIN0 подключен к перемычке INPUT0, выберите схему доступа к регулируемому напряжению потенциометра 0–5 В.
AIN1 подключен к перемычке INPUT1, выбирая фоточувствительный резистор, подключенный к цепи.
AIN2 подключен к перемычке INPUT2, выберите термистор, подключенный к цепи.
Нужен вход внешнего аналогового сигнала, отсоедините перемычку, доступ к аналоговому сигналу AIN0 - AIN3.
