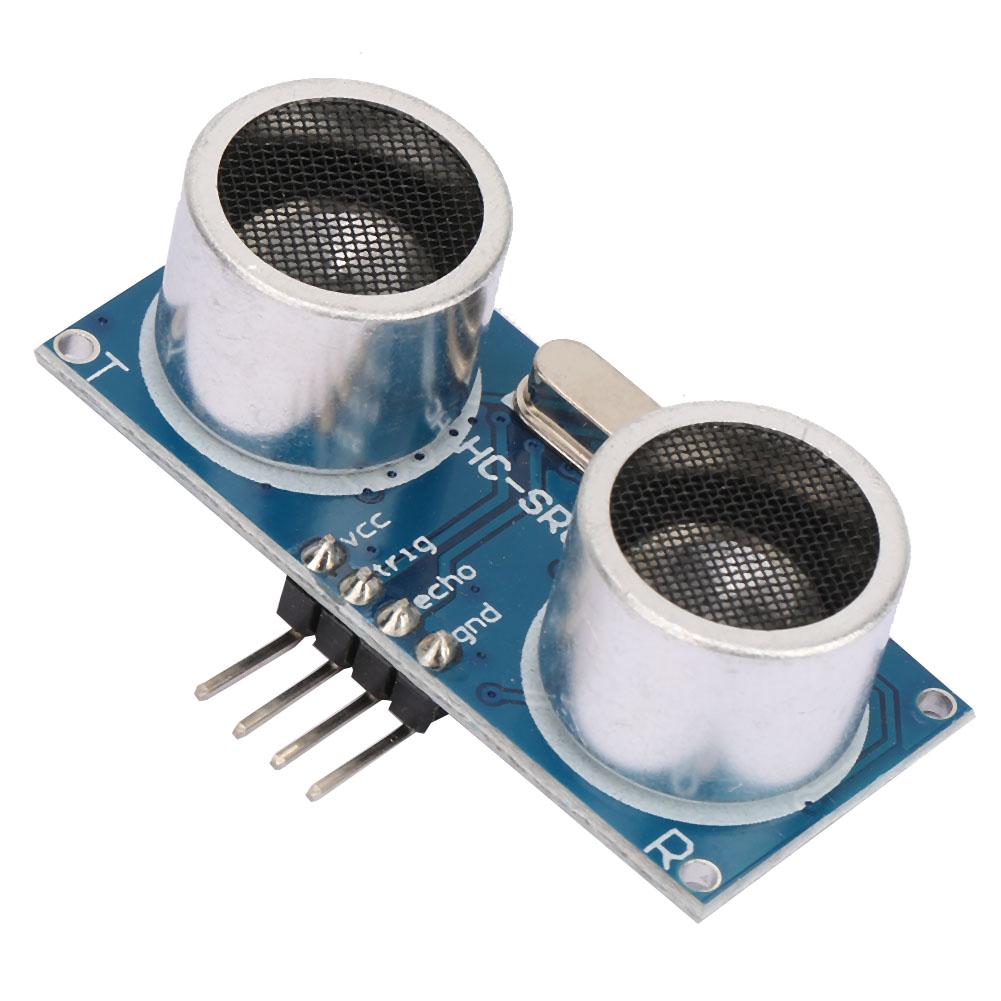

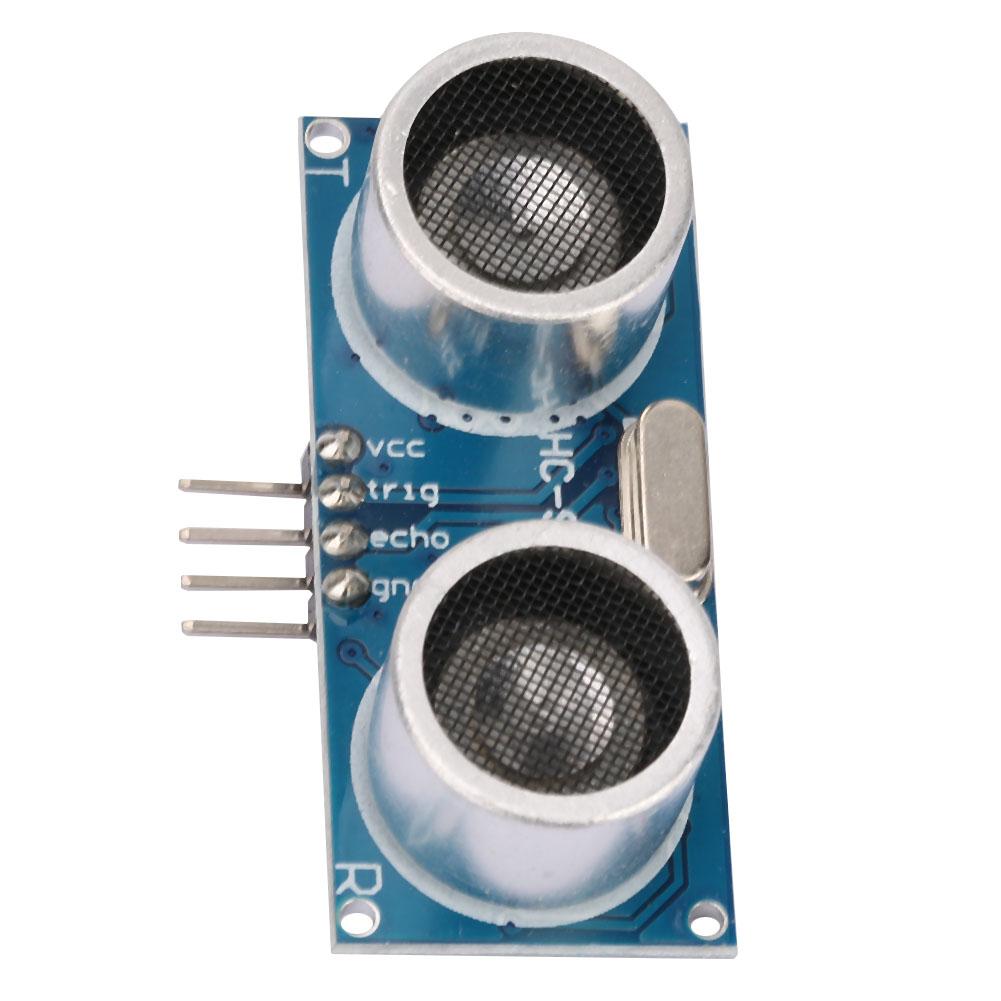

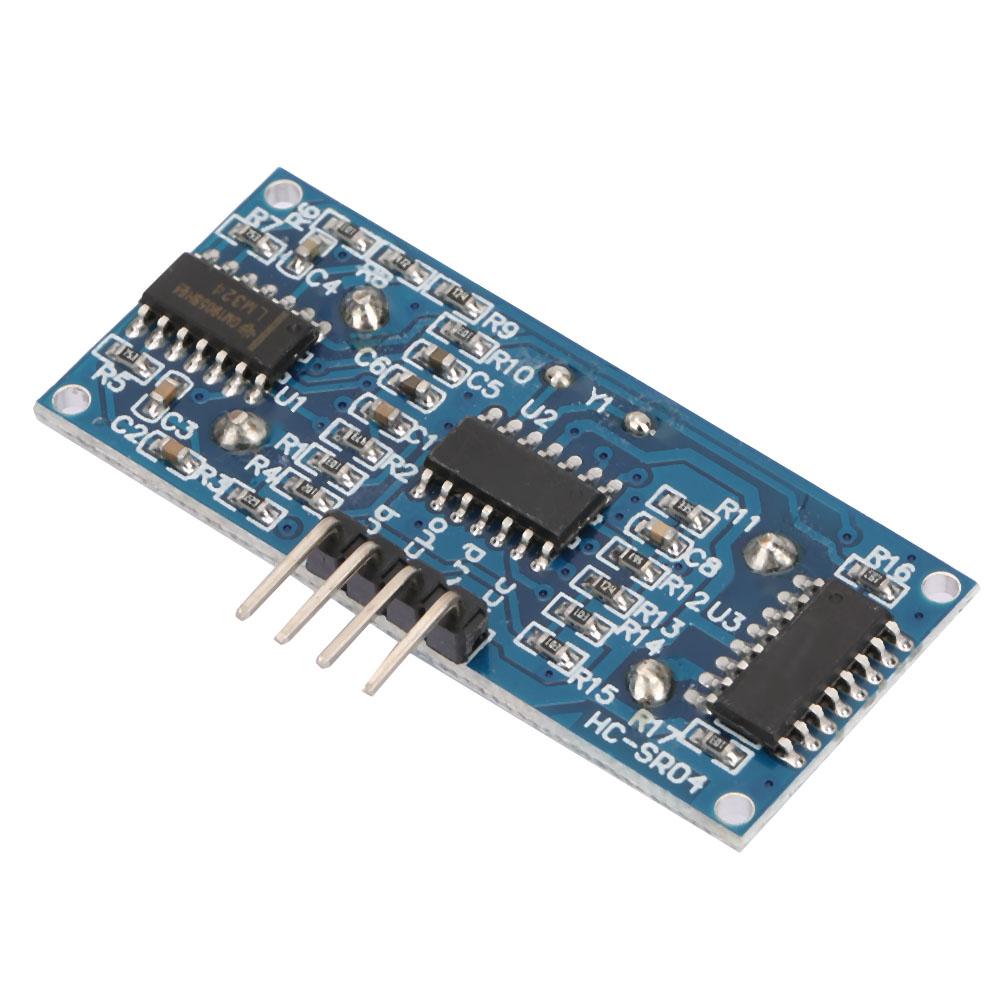

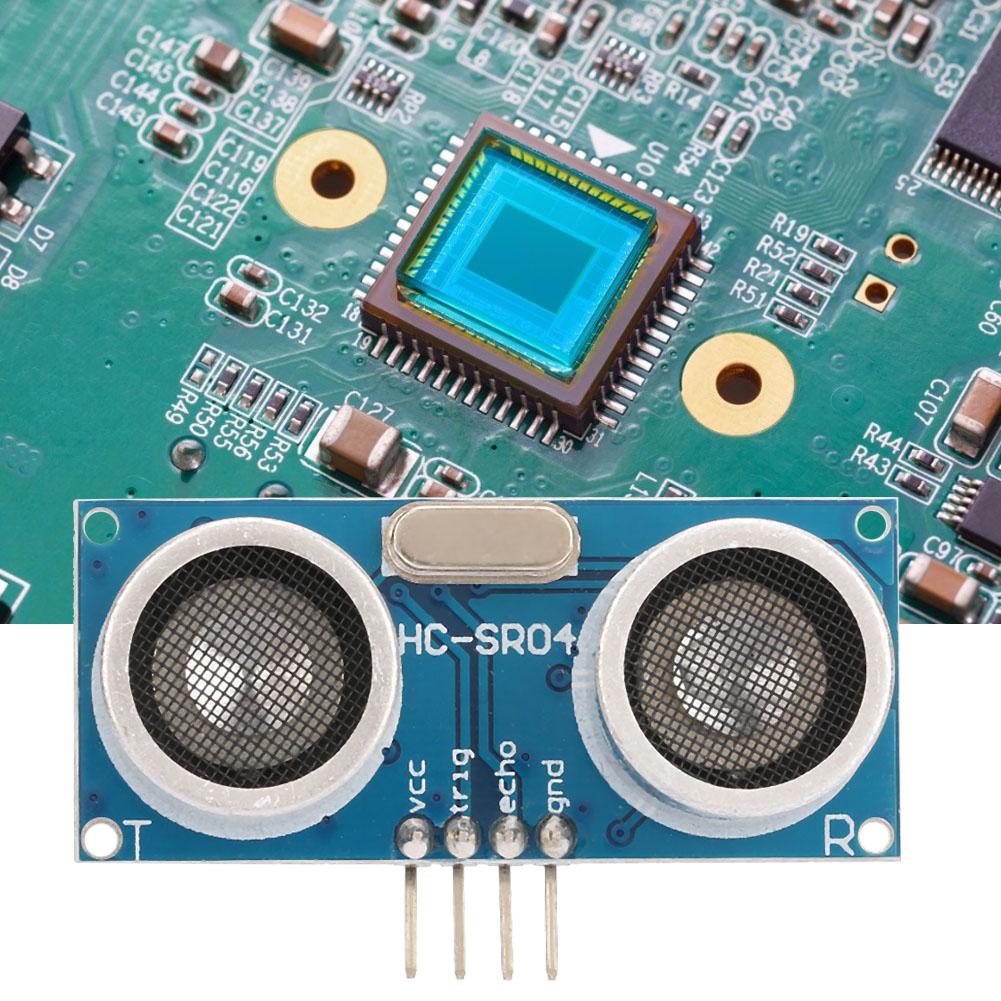

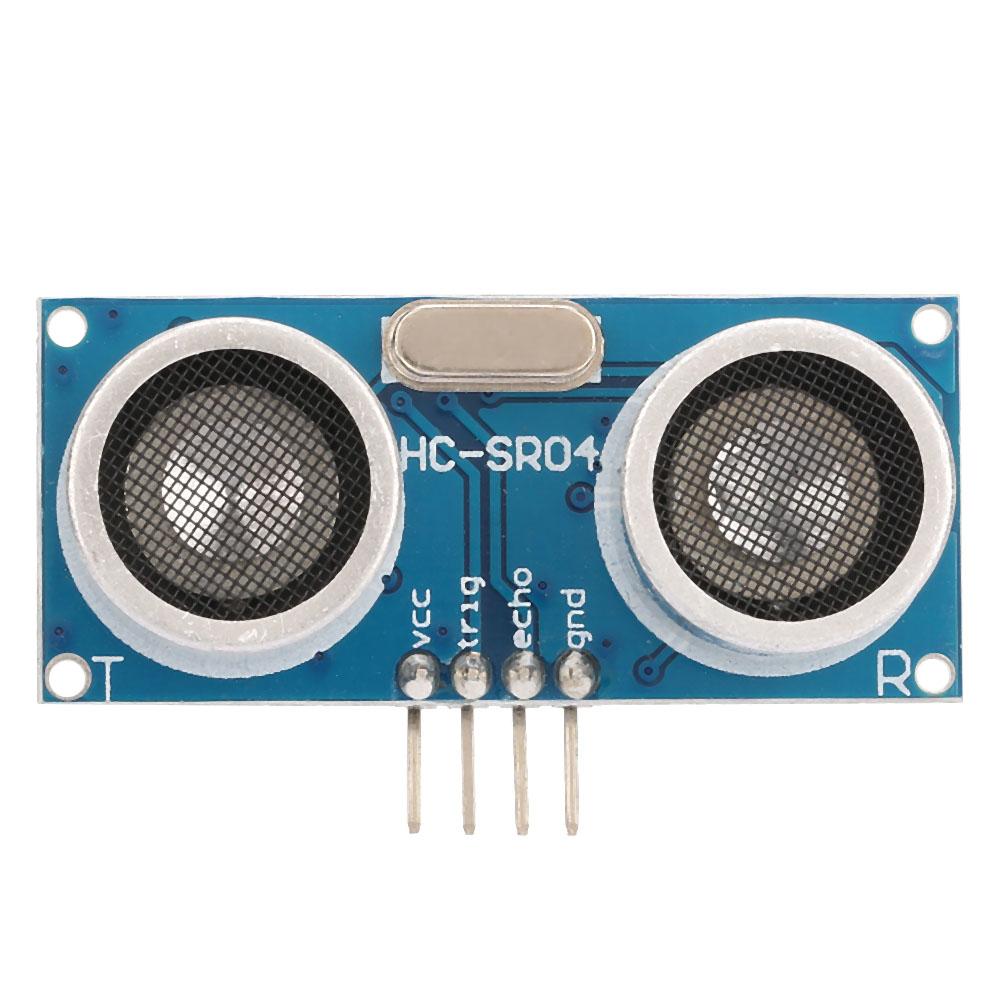

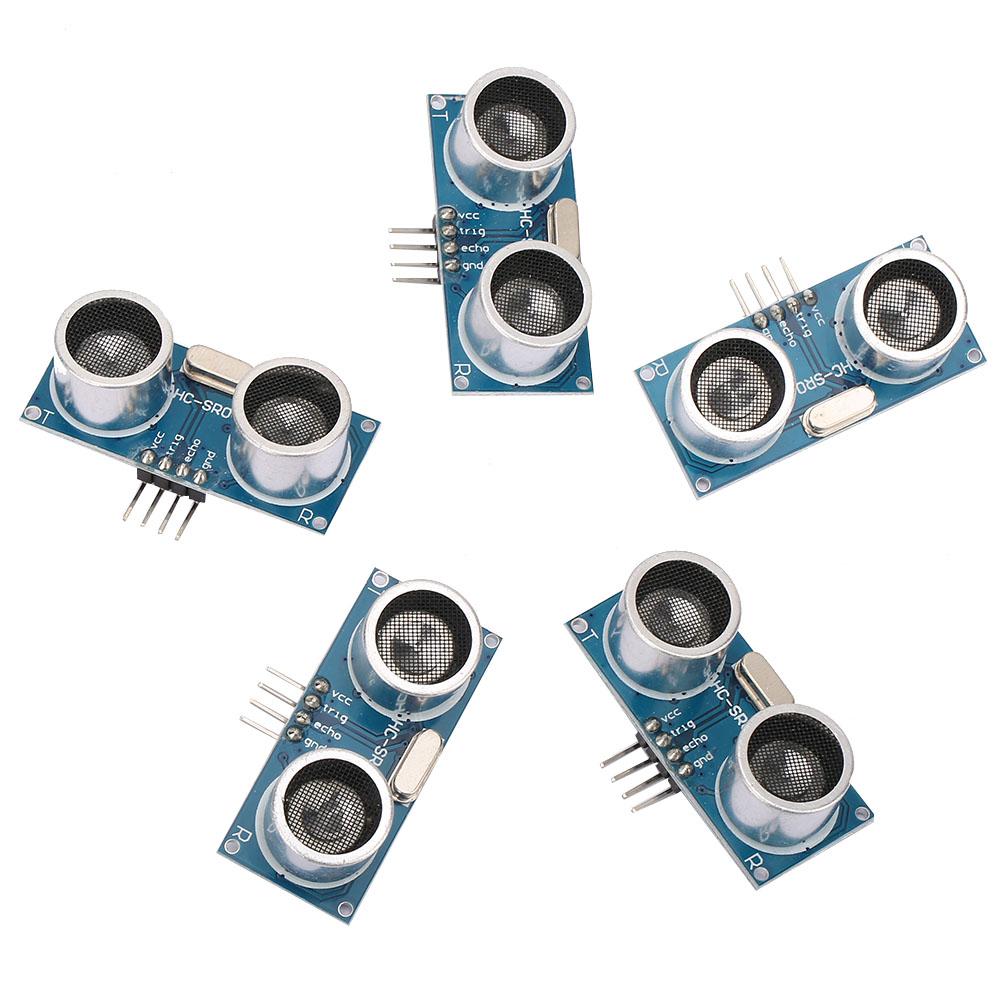

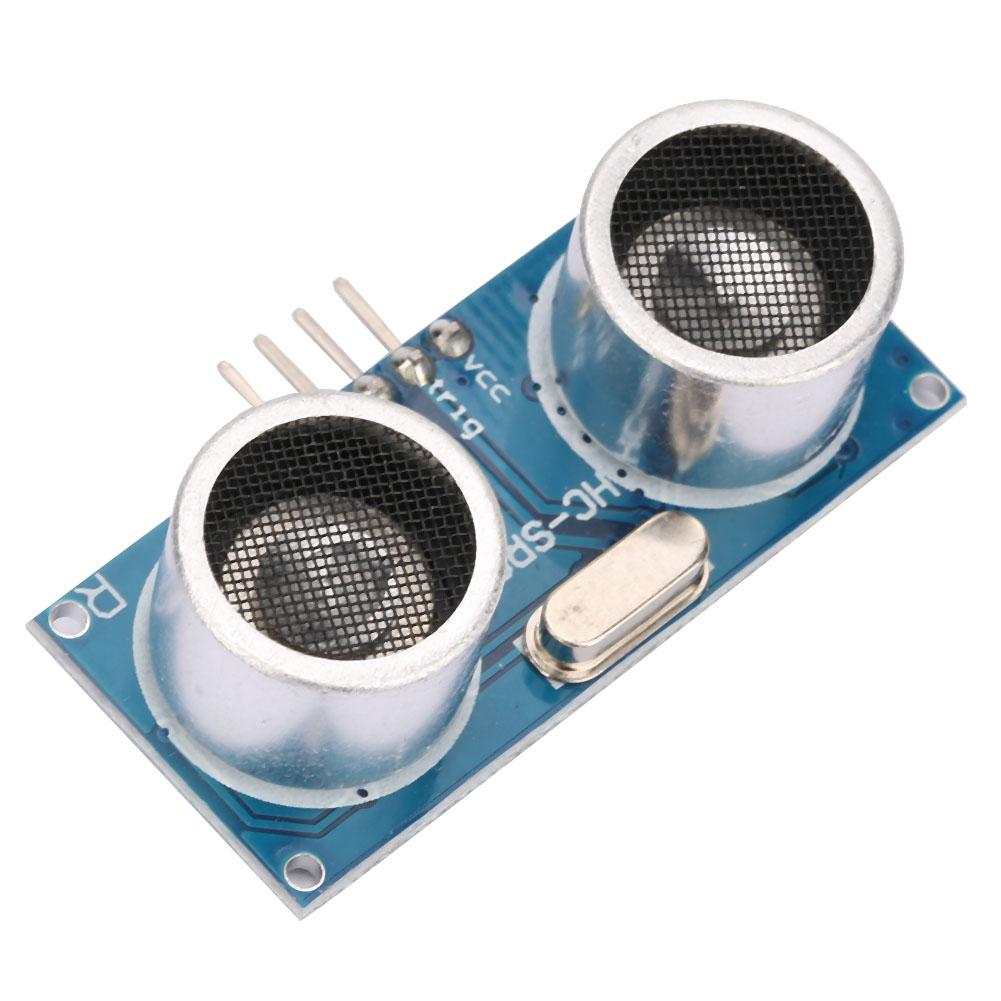

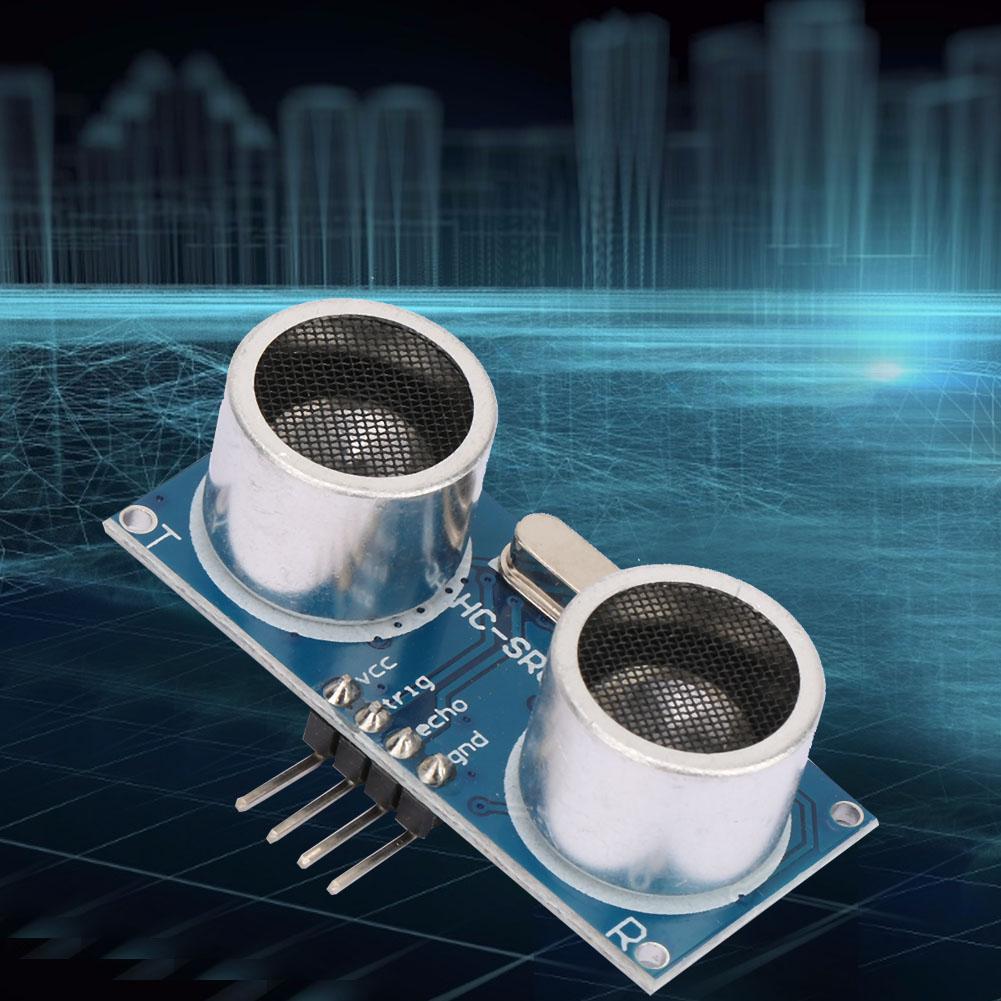

5 шт. Ультразвуковой модуль измерения расстояния HC SR04 Датчик измерения расстояния Преобразователь для Arduino

Характеристики: Этот модуль может точно измерять расстояние, используя принцип ультразвукового диапазона. Он может конкурировать с зарубежными ультразвуковыми модулями дальности, такими как SRF05 и SRF02. Высокоточное измерение расстояния, супер закрытая слепая зона(2 см). Стабильная производительность, высокая надежность. Этот модуль полностью совместим с противоугонным модулем GH311. Технические характеристики: Статический ток: <2мА Выход уровня: Высокий 5 В, низкий 0 В Угол срабатывания: менее 15 градусов Определение расстояния: 2см450см точность: 0,3 см Проводка: VCC, триг(терминал управления), эхо(приемный терминал), вне(пустой), GND Принцип работы модуля: 1. Примите триггер ввода-вывода путем подачи по крайней мере 10-кратной последовательности сигнала высокого уровня. 2. Модуль автоматически отправляет восемь прямоугольных волн частотой 40 кГц и автоматически определяет, был ли получен возвращенный импульсный сигнал. 3. Если возвращаются сигналы, выведите высокий уровень через IO, время продолжения высокого уровня - это время от ультразвуковой передачи до приема.. Расстояние измерения = (высокий уровень времени * скорость звука (340 мс) 2. Список пакетов: 5 x Ультразвуковой дальномерный модуль уведомление: 1. Модуль следует вставлять в цепь перед включением питания, что позволяет избежать высокого уровня ошибочных действий.; Если нет, то снова власть. 2. Вывод TRIP имеет внутренний подтягивающий резистор 10 кОм. Потяните вниз контакт TRIP за порт ввода-вывода микроконтроллера и подайте импульсный сигнал 10us или более. 3. Вывод OUT является выходным контактом переключателя, когда модуль используется в качестве противоугонного модуля. Модуль измерения расстояния не нуждается в этом контакте! Этот модуль может точно измерять расстояние, используя принцип ультразвукового диапазона. Он может конкурировать с зарубежными ультразвуковыми модулями дальности, такими как SRF05 и SRF02. Высокоточное измерение расстояния, супер закрытая слепая зона(2 см). Стабильная производительность, высокая надежность. Этот модуль полностью совместим с противоугонным модулем GH311.
