Высокие опасения по химическим веществам : Никто
пакет : Модуль DIY
Номер модели : HX-3S-01
Мощность рассеивания : ....
Напряжение питания : 4.25-4.35v±0.05v
заявка : компьютер
Тип : модуль
Рабочая Температура : -40°C~+80°C
Происхождение : Китай
Состояние : новый
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM
Внимание:
Эта плата защиты не может использоваться для железо-полимерных аккумуляторов, аккумуляторных блоков ручных дрелей, аккумуляторных блоков для электроудочек, аккумуляторных блоков для электровелосипедов, 2 штук 24 В последовательно, 775(4A) или больше мотора, 1 Вт светодиодная лампа «рыбий глаз», для покупателей, приобретающих вышеуказанную комбинацию, пожалуйста, обратите внимание! .
Описанный диапазон мощности подходит для следующих продуктов:
Аккумуляторный блок для массажера-пылесоса, резервный источник питания для светодиодной лампы, электроника 12 В, аккумуляторный блок для солнечного уличного фонаря, резервный источник питания для мониторинга и другие продукты.
Описание Объяснение:

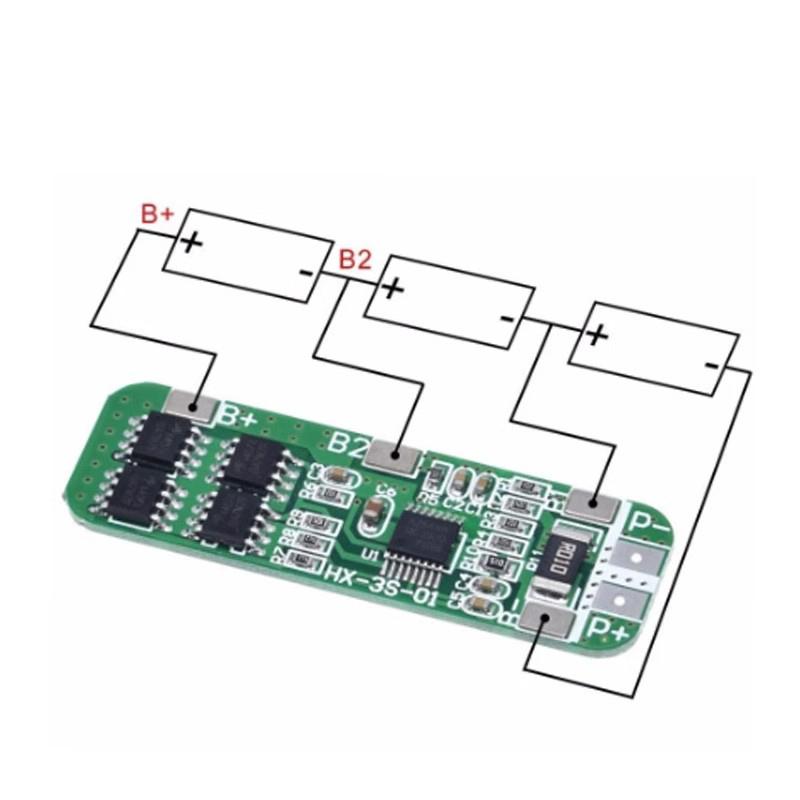

3 серии (для 3 батарей 18650 или полимерных литиевых батарей в последовательной комбинации)
10,8 В(номинальное напряжение полимерной батареи)
11.1V(номинальное напряжение литиевой батареи 18650 или 3,7 В)
12.6V(напряжение литиевой батареи после полной зарядки)
Разряд 10А(относится к пределу тока разряда)
Совет по защите батареи лития
Приходит с: защита от перезаряда, переразряда, перегрузки по току, короткого замыкания
Аккумуляторный блок 18650!!
Обзор:
В основной микросхеме используются оригинальные импортные компоненты «Seiko». С функциями защиты от перезаряда, переразряда, перегрузки по току, короткого замыкания и другими, используется в различных емкостях и формах литиевых элементов 3,7 В. Японская микросхема защиты Seiko, VISHAY, AOS, IR и другие высококачественные MOSFET, лист FR-4 с низким температурным коэффициентом, хорошо разработан, всестороннее тестирование. Малый размер, подходит для многих случаев, требующих высокой интеграции и низкой стоимости, может соответствовать различным требованиям к производительности, для обеспечения безопасности и надежности аккумуляторной батареи.
Свойства платы защиты литиевой батареи:
модель: HX-3S-01 Диапазон напряжения перезаряда: 4.25-4.35v±0.05v
Размер: 50*16*1.0мм диапазон напряжения перезаряда: 2,3-3,0 В±0,05 В
Рабочий ток: 5-8А Рабочая температура: -40-- +50°C
Мгновенный ток: 9-10A Условия хранения: -40-- +80°C
Статический ток: менее 6мкА Эффективный срок службы: более 30 000 часов
Внутреннее сопротивление: менее 60 мОм Защита от короткого замыкания: Можно защитить, отсрочить самовосстановление.

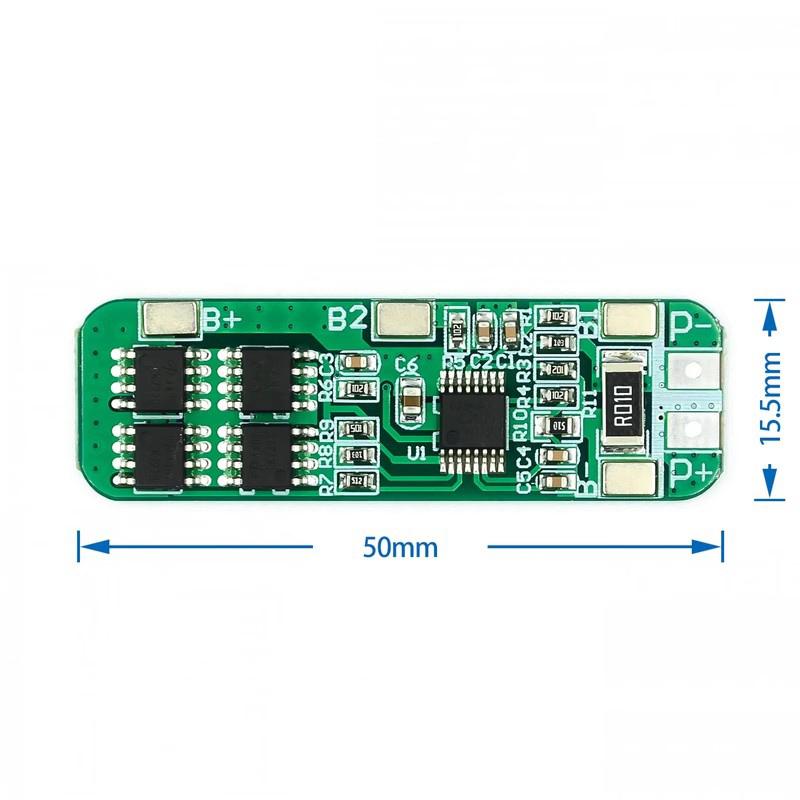

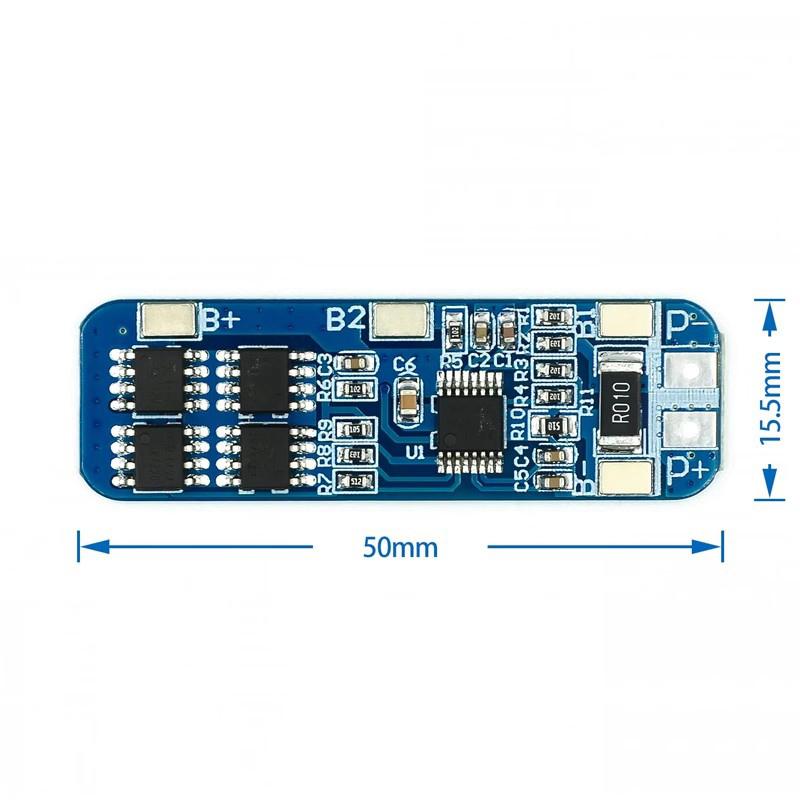

Размер и описание устройства защитной платы;
Размер платы защиты 50*16*1.0мм; Компоненты для микросхемы защиты Seiko S-8254AA и FDS 4435A*4;
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
