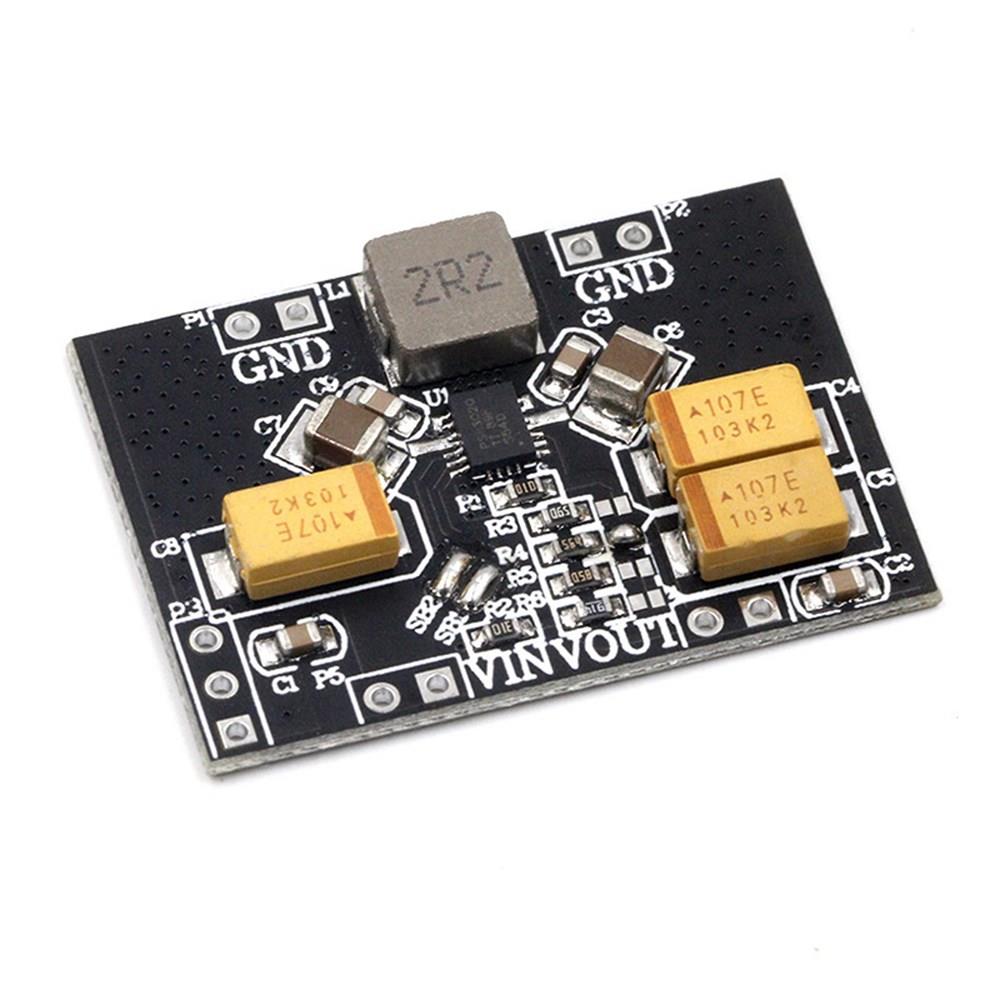

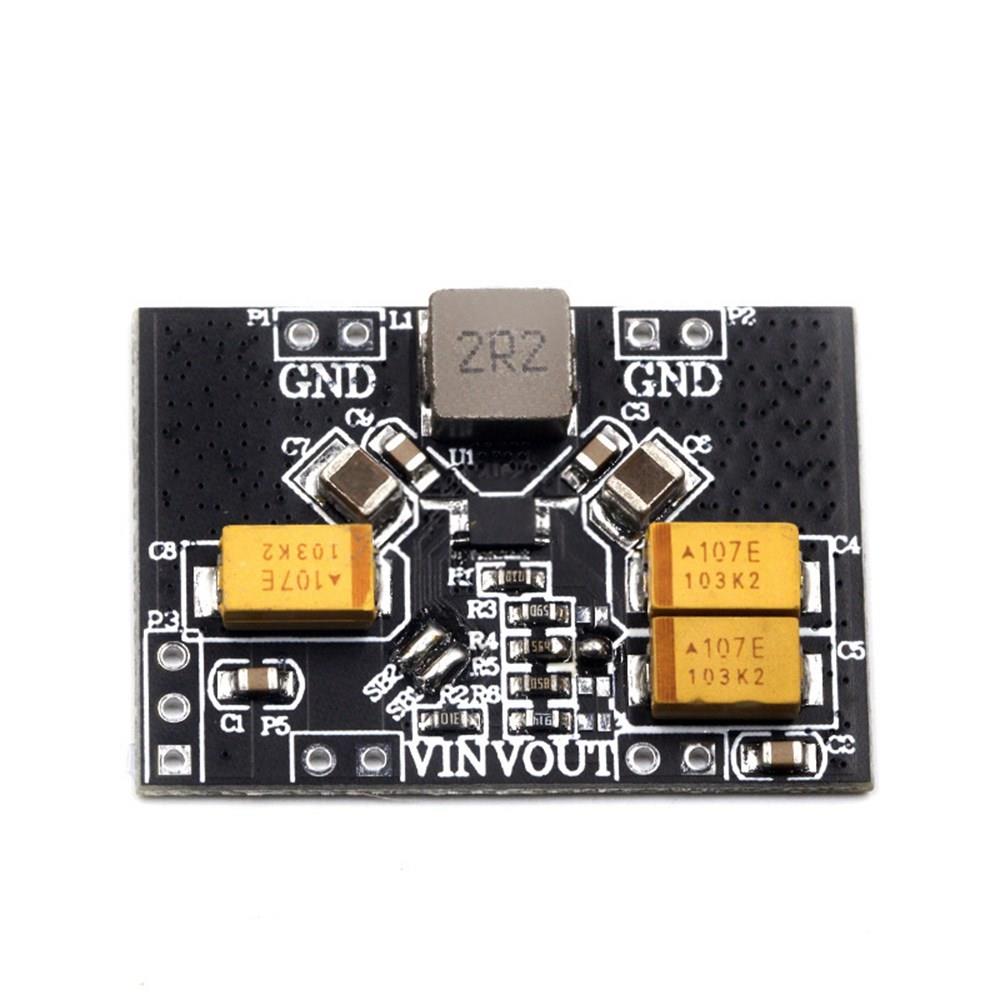

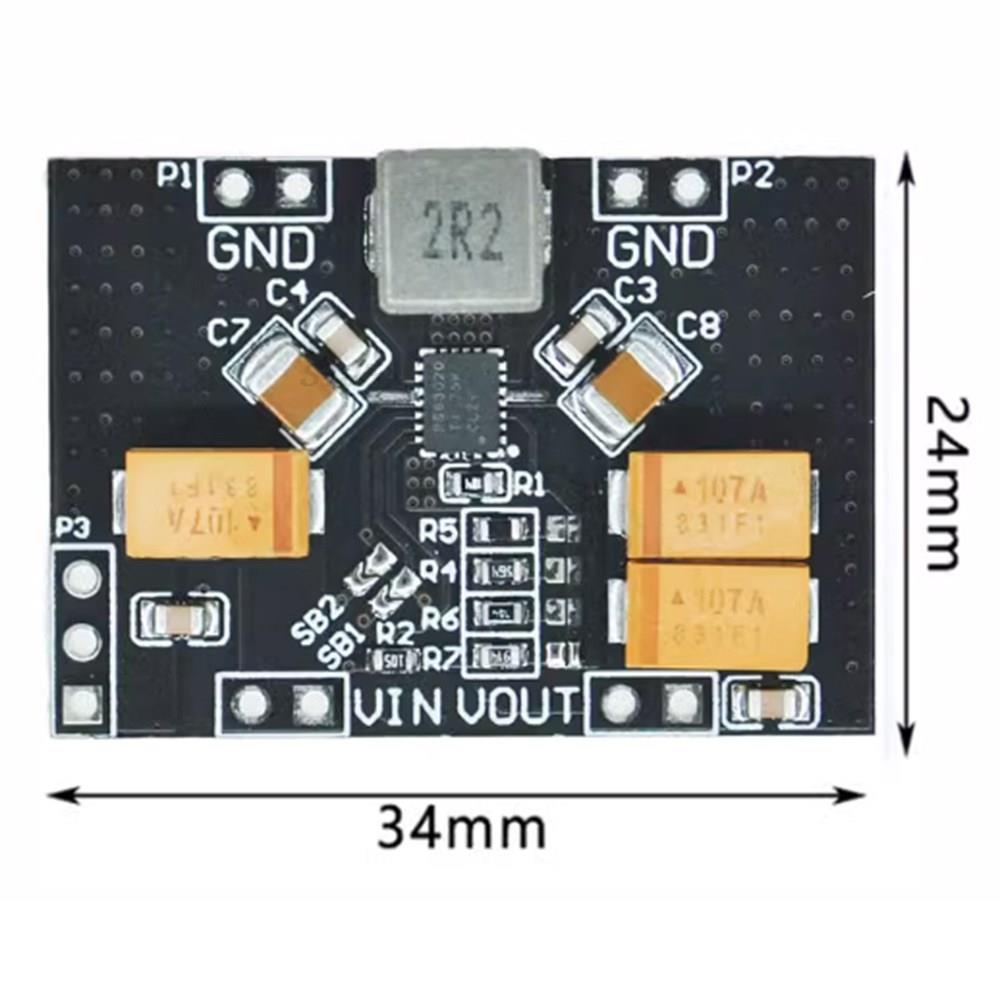

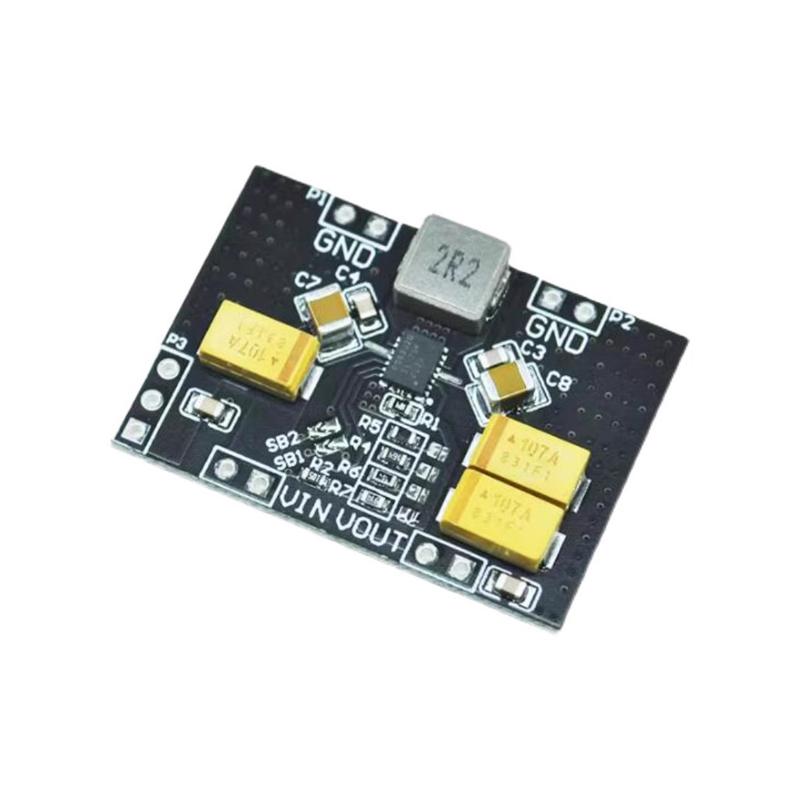

TPS63020 Автоматический понижающе-повышающий модуль питания 2.5В 3.3В 4.2В 5В для литиевой батареи, преобразователь напряжения с низким уровнем пульсаций

пакет : Модуль DIY

Номер модели : TPS63020 Мощность рассеивания : ... Напряжение питания : 1.8В-5.5В заявка : компьютер Тип : Регулятор напряжения

Происхождение : Китай Состояние : новый Рабочая Температура : -40°C~+80°C функции : Электронный модуль Область применения : Переключатель и датчик для Arduino STM

TPS63020 — это высокоэффективный малогабаритный понижающе-повышающий модуль питания.. Входное напряжение колеблется от 1,8 В до 5,5 В, выходной ток может достигать 3 А, а эффективность достигает 96%. Он может автоматически переключаться между режимами бака и усиления. Ток покоя составляет менее 50 мкА, а фиксированная рабочая частота составляет 2,4. МГц, может использоваться для всех двухэлементных и трехэлементных щелочных батарей, одноэлементных устройств с питанием от литиевых батарей, сверхмалых мобильных ПК и MID, цифровых медиаплееров, DSC и камер.

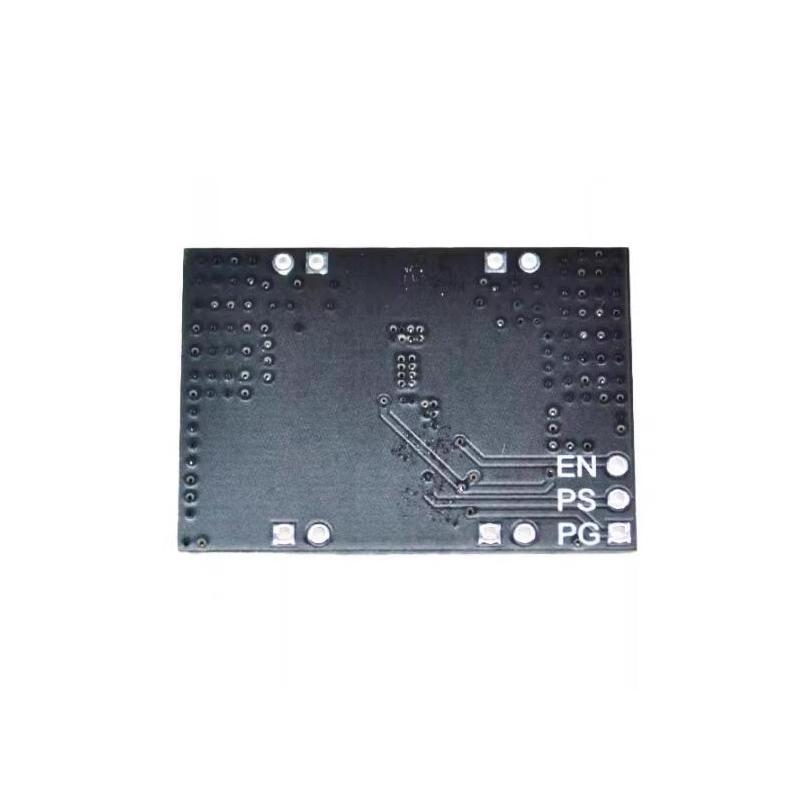

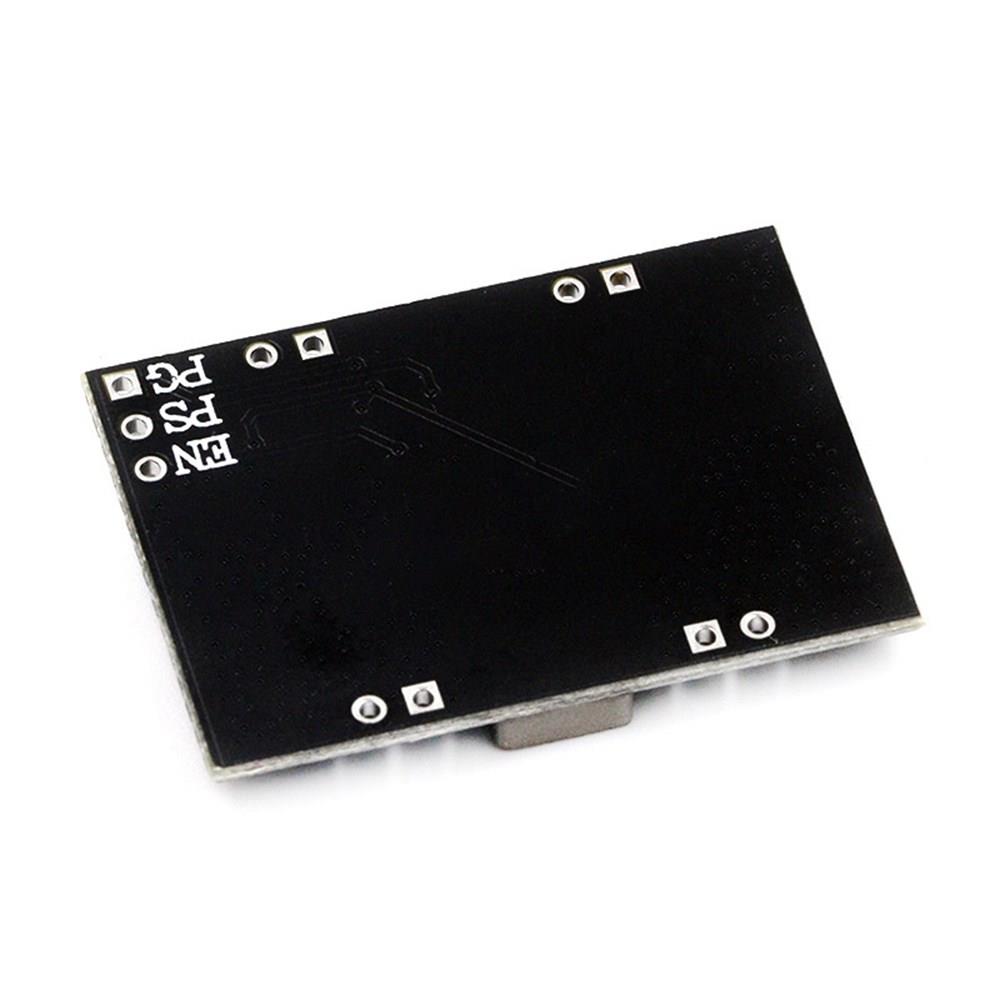

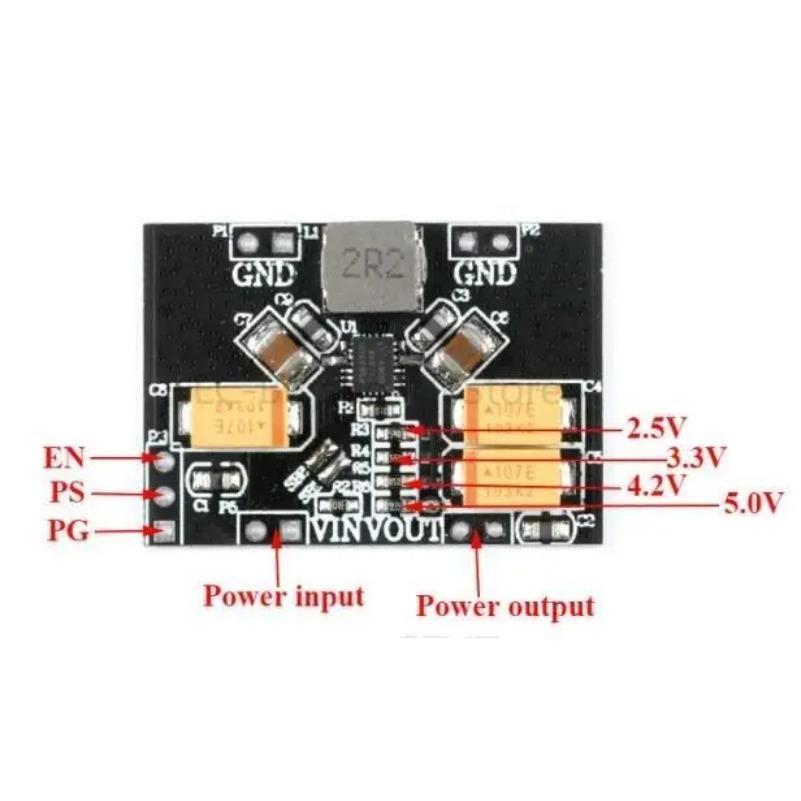

Параметры продукта: Входное напряжение: 1,8В-5В (рекомендуемый вход выше 2 В)Выходное напряжение: 2.5В 3.3В 4.2В 5ВФормула выхода: R3 = R1 (Вут/ВФБ-1) типовое значение VFB = 500 мВ (2,5 В: R1 = 82K, R3 = 330K; 3,3 В: R1 = 180K, R3 = 1M; 4,2 В: R1 = 3K, R3- 22K; 5V: r1 = 110K, R3 = 1M)Выходной ток: в пределах 3AЭффективность преобразования: 96% (чем меньше разница входного и выходного давления, тем выше эффективность)Статическое энергопотребление: 6мА, 50мкА (режим энергосбережения)Частота переключения: 2.4 МГцВыходная пульсация: 10мВ (нет загрузки) 10мВ (бак с 0.5A) 30мВ (ускорение с 0,5 А)PS: Режим экономии очков (1 - отключено, 0 - включено, и модуль отключен по умолчанию). Если вы хотите использовать эту функцию, вам нужно отключить SB1, а затем ввести уровеньEN: Включить ввод (1 - включено, 0 - выключено, и модуль включен по умолчанию). Чтобы использовать эту функцию, отключите SB2, а затем введите уровень PG.: индикация статуса выхода (0 неисправностей, 1 норма)

Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.

В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.

Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
